大众Crafter商用车CD安装固定框架结构

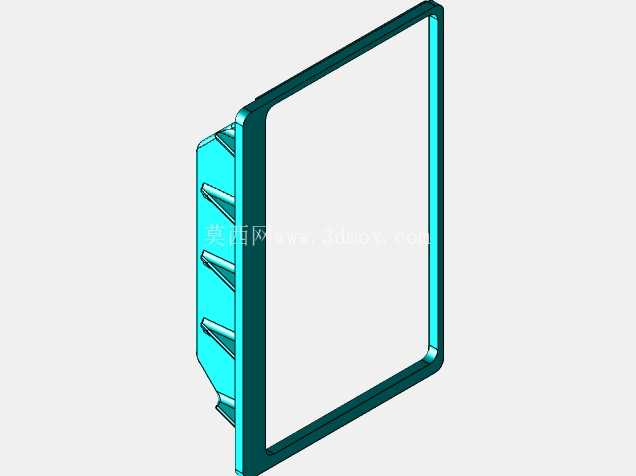

　　从结构细节来看，这款框架主体采用框式承载结构，外轮廓完全匹配原车中控预留的安装开口尺寸，边框做了等宽的贴合翻边，安装后能完全覆盖开口边缘的裁切缝隙，避免内饰毛边外露，同时翻边背面设计有均匀分布的楔形卡接齿，安装时顺着中控开口的卡槽推入即可实现初步定位，不需要额外打胶或者增加辅助固定件，卡接齿的倾斜角度经过反复调校，推入时阻力适中，推入后反向拔出的阻力达到车载零部件的防松要求，应对商用车长期在非铺装路面行驶产生的持续振动也不会出现松脱异响。在商用车内饰改装与原厂配套零部件的开发流程中，车载影音设备的安装固定结构一直是内饰结构设计里容易被忽略却直接影响使用体验的环节，这款适配大众Crafter车型的CD安装框架，就是针对商用车驾驶舱中控区域的安装边界做的定向适配结构。不同于乘用车型的中控集成化设计，轻型商用车的中控区域往往预留了通用化的设备安装位，需要配套的转接框架来填补标准尺寸影音设备与原车中控开口之间的间隙，同时承担设备承重、定位防松的功能。

　　框架的内圈尺寸严格匹配单锭CD主机的安装标准，内圈边缘做了0.8mm的导向倒角，主机推入时能自动导正位置，不会出现卡滞或者偏斜的情况，框架侧壁预留了主机固定螺丝的过孔，孔位公差控制在±0.1mm范围内，和主机侧面对应的螺纹孔完全对正，不需要现场扩孔调整。在材料选型层面，框架采用和原车内饰一致的改性PP材质，邵氏硬度和原车中控塑料保持一致，高温暴晒下不会产生异味，低温环境下也不会因为脆化出现卡齿断裂的问题，表面做了哑光皮纹处理，纹理和原车内饰的皮纹深度、反光度完全匹配，安装后不会出现明显的色差或者质感差异。

　　很多商用车用户在后期更换影音设备时，往往会遇到通用框架和原车开孔不匹配、安装后缝隙不均、行驶中异响的问题，这款框架在设计阶段就采集了大众Crafter车型不同年款中控开口的实际测绘数据，对不同批次车型的开孔公差做了兼容设计，边框的贴合面做了0.5mm的容差余量，即使原车开孔存在±1mm的尺寸偏差，也能实现完全贴合。从安装流程来看，整个安装过程不需要破坏原车中控结构，只需要将原车预留位置的装饰盖板取下，将框架对准卡槽推入到位，再将CD主机顺着框架内圈推入接好线束，最后上紧两侧的固定螺丝即可，整个过程不需要专用工具，普通维修技师十分钟即可完成安装。框架的背部设计有线束避让槽，主机后部的连接线束可以顺着避让槽规整排布，不会出现线束被框架挤压导致绝缘层破损的风险，同时避让槽的位置刚好避开原车中控内部的加强筋和其他车载模块，不会出现安装后框架顶到内部部件导致无法完全到位的问题。在耐久性能设计上，卡接齿的根部做了R0.5的圆角过渡，避免应力集中导致的齿根断裂，经过1000次插拔振动测试后，卡接力的衰减率不超过10%，完全满足商用车全生命周期的使用要求。很多同类适配框架为了压缩成本，会简化卡接齿的结构，减少卡齿数量，导致安装后固定力不足，遇到颠簸路面就会出现主机晃动甚至脱落的问题，这款框架在卡接侧一共设计了6组等距分布的楔形卡齿，卡齿的接触面积比普通通用框架大40%，单位面积的压应力更小，长期使用也不会因为塑料蠕变导致卡接力下降。另外框架的边框厚度做了优化，在保证结构强度的前提下，边框宽度控制在12mm，不会过多占用中控的操作空间，CD主机的按键和插口完全外露，不会影响插拔碟片、连接外接设备的操作。

　　对于商用车的使用场景来说，驾驶舱的零部件可靠性要求远高于普通乘用车，因为商用车的年行驶里程往往是乘用车的3-5倍，长期的振动、温度交变都会对塑料零部件的性能提出更高要求，这款框架在设计时就按照商用车零部件的验证标准做了温度循环测试，在-40℃到85℃的环境下循环100小时后，框架没有出现变形、开裂、卡接力失效的问题，完全可以适应不同地区的使用环境。在结构建模的过程中，所有的安装基准都以原车中控的安装点为基准，保证框架安装后和中控表面的平面度误差不超过0.3mm，不会出现一边高一边低的错位情况，和周边的内饰件保持均匀的缝隙，外观上和原厂自带的结构没有明显区别。
