高性能三叶船用推进螺旋桨结构设计

在民用中小型内河船舶、近海作业渔船以及小型休闲游艇的动力系统中，螺旋桨是直接决定航行效率、燃油消耗水平与航行稳定性的核心推进部件，不同于大型远洋货轮使用的可调距螺旋桨，这类定距三叶螺旋桨凭借结构简单、维护成本低、中低速工况下推进效率均衡的特点，在百吨级以下的船舶动力配置中占据了绝大多数应用份额。很多刚接触船舶动力匹配的工程师容易陷入“桨叶数量越多推进力越强”的认知误区，实际上三叶结构的螺旋桨在平衡盘面比、叶梢涡流损失、轴系传动负载三个核心维度上，是小功率船舶动力场景下的最优解——四叶桨虽然能降低叶频振动，但会增加桨叶表面的摩擦阻力，对于单台功率在200kW以内的船用柴油机来说，三叶桨的综合推进效率反而能高出4%-6%，这对于长期在近岸、内河航行的作业船舶来说，意味着单航次能省下近一成的燃油成本。

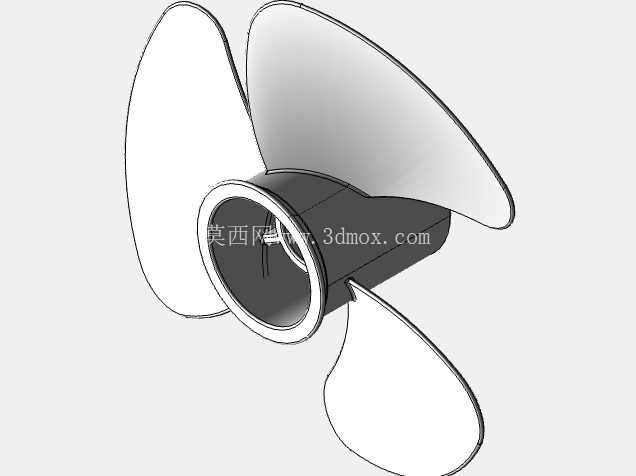

从结构设计的逻辑来看，这款螺旋桨的桨叶采用了从叶根到叶梢连续变化的翼型截面，靠近桨毂的叶根区域截面厚度更大，主要承担扭矩传递过程中的结构载荷，避免船舶在重载启动、遇到水下漂浮物撞击时出现叶根断裂的问题；而延伸到叶梢区域的截面则逐渐变薄，同时带有一定的侧斜角度，这种设计一方面能降低桨叶旋转过程中产生的叶梢涡流，减少空泡现象的产生——空泡不仅会剥蚀桨叶表面，还会产生明显的航行噪音，对于需要在渔业保护区、近岸居民区航线航行的船舶来说，控制空泡噪音是设计阶段必须考量的指标；另一方面侧斜的叶梢能让桨叶在进出伴流场时的载荷变化更平缓，降低传递到尾轴的脉动压力，减少轴系密封件的磨损速度，延长整套推进系统的维护周期。

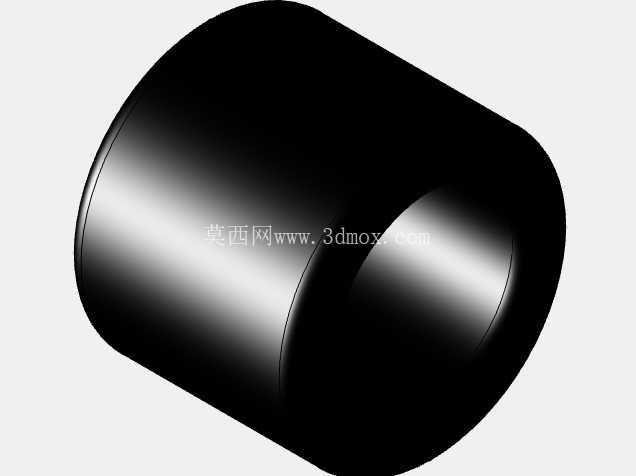

桨毂部分采用了锥孔配合的安装结构，这种结构是中小型船用螺旋桨的通用安装形式，锥面的配合锥度严格匹配船用尾轴的标准锥度范围，安装时通过键槽传递扭矩，端部用锁紧螺母固定，能保证在大扭矩输出、正倒车频繁切换的工况下不会出现松动移位。桨毂的外径尺寸控制在合理范围内，既保证了和尾轴配合的接触面积足够传递额定扭矩，又不会因为毂径过大增加不必要的航行阻力，桨毂和每一片桨叶的连接区域都做了光滑的圆角过渡，避免应力集中导致的结构疲劳——很多船舶螺旋桨的失效案例都不是因为整体强度不足，而是叶根和桨毂连接的位置存在加工尖角，长期在交变载荷作用下萌生疲劳裂纹，最终出现桨叶断裂的故障。

在实际选型匹配过程中，这款螺旋桨的盘面比、螺距比参数适配常规排水型船舶的航行阻力特性，螺距的设计值对应船舶常用的10-18节经济航速区间，在这个航速区间内，桨叶的攻角处于最优范围，不会因为攻角过大出现水流分离导致推进效率骤降，也不会因为攻角过小导致相同航速下需要更高的主机转速，增加主机的磨损。安装边界上，桨叶的最大旋转直径适配常规中小型船舶的尾轴沉深要求，保证在轻载航行、遇到小幅风浪出现尾倾时，桨叶不会露出水面造成飞车现象，叶梢和船尾舵叶、船体外壳之间预留了足够的安全间隙，避免航行过程中桨叶变形剐蹭船体或舵系，同时这个间隙值也控制在合理范围内，不会因为间隙过大导致伴流损失增加，影响推进效率。

从三维建模的细节来看，每一片桨叶的曲面都做了连续的曲率检查，不存在曲面褶皱、曲率突变的问题，不管是用于后续的流体仿真验证推进效率，还是用于铸造生产制作金属桨叶，亦或是通过3D打印制作缩比模型用于水池试验，都能直接使用。桨叶表面的曲面精度满足数控加工的要求，不需要后续做大量的曲面修补工作，对于从事船舶动力配套、小型船舶设计的工程师来说，这个模型可以直接作为螺旋桨选型匹配、轴系布置设计的参考基础，根据实际船舶的排水量、主机功率、设计航速调整螺距、直径参数，就能快速适配具体的项目需求，省去从零开始构建桨叶复杂曲面的大量时间，也能避免自行建模时出现叶型截面参数不合理、曲面光顺度不足的问题。
