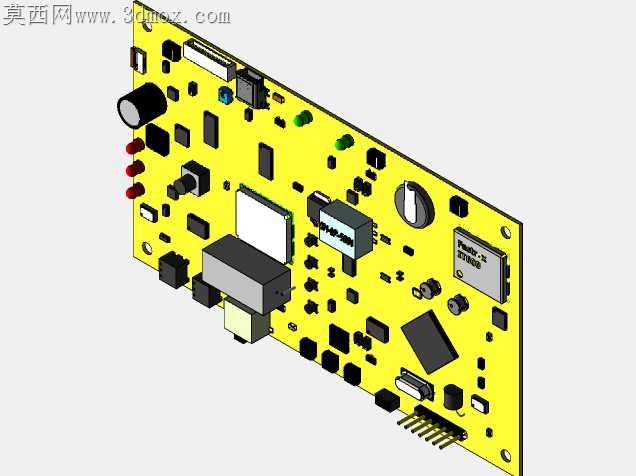

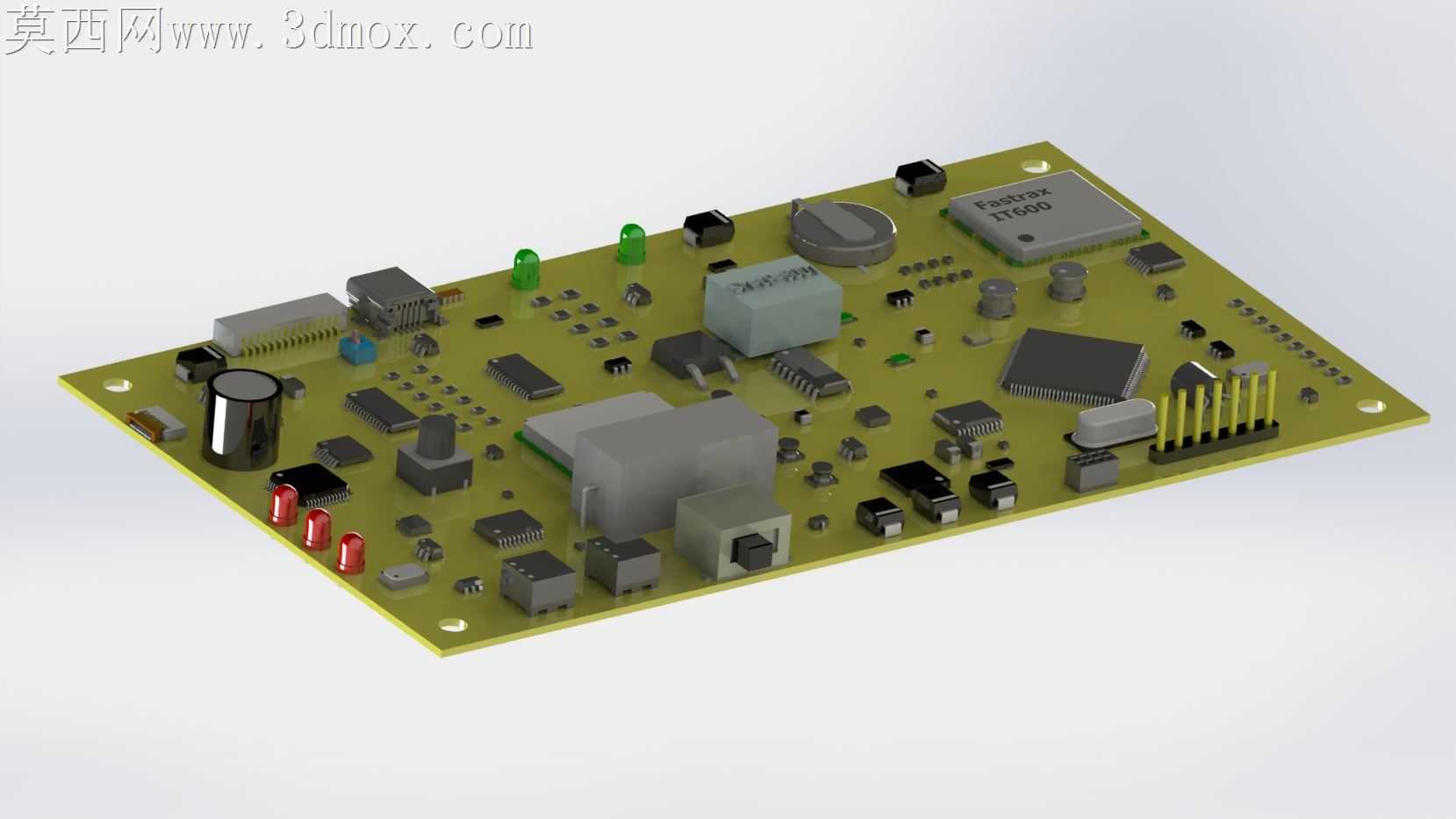

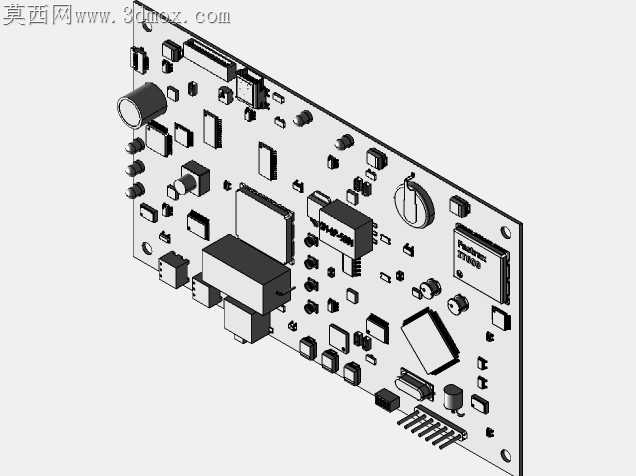

带全元件布局的黄色印刷电路板跟踪装置

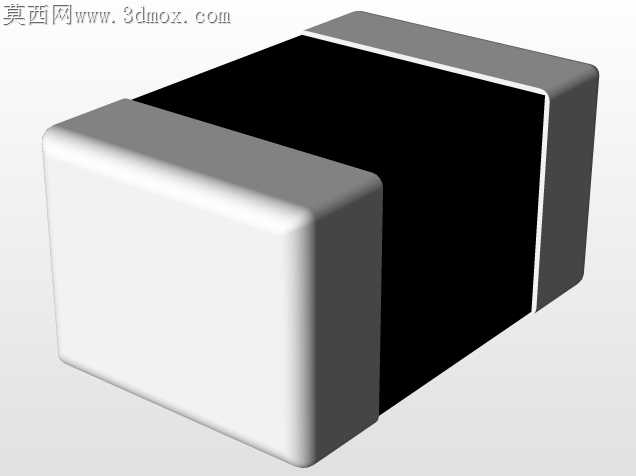

电子加工产线里最容易出批量报废的环节，从来不是SMT贴片的高速贴装，而是PCB板载元件布局与板边干涉、插件引脚过波峰焊的吃锡深度矛盾，这块黄色阻焊的印刷电路板跟踪装置，在元件排布阶段就把这些加工端的隐患压到了最低。板边1.2mm范围内没有布置任何高度超过3mm的电解电容与接口座，避免拼板V-CUT分板时的应力崩裂元件引脚，板角预留的三个非金属化定位孔，刚好匹配产线通用的工装定位销公差，孔边0.8mm的禁布区没有走任何铜箔也没有贴装元件，销钉插拔时不会刮伤阻焊层也不会蹭歪周边的0402封装阻容。

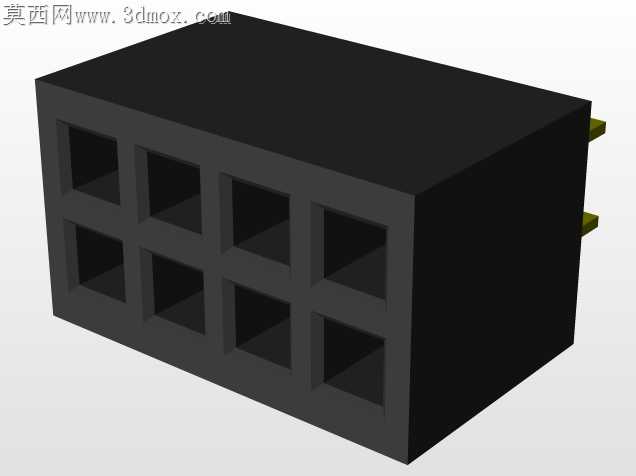

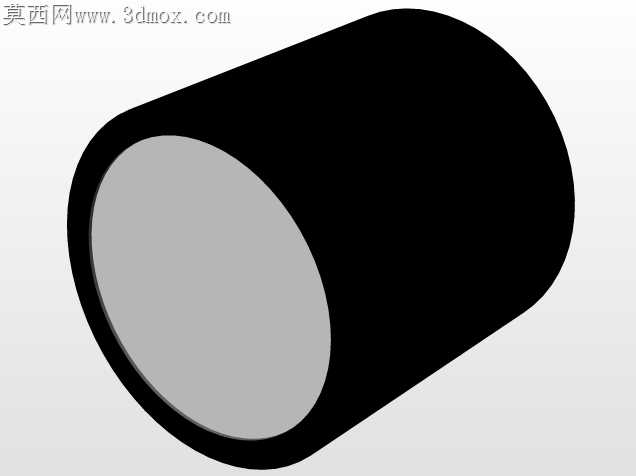

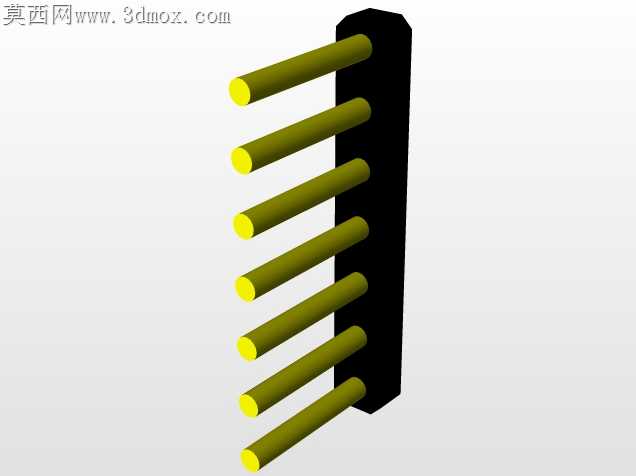

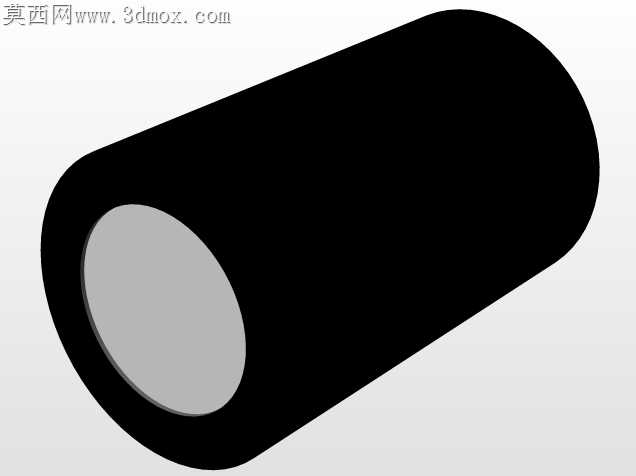

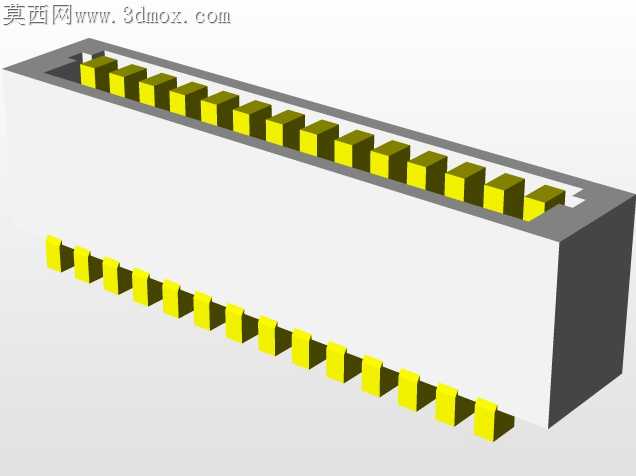

板上的多引脚排针特意做了1.5度的微小倾斜补偿，抵消波峰焊时PCB受热翘曲带来的引脚偏移，排针根部预留的0.3mm焊盘环宽，刚好能容纳无铅焊锡的爬锡高度，不会出现连锡短路也不会因为焊盘太小导致虚焊。那个卧式安装的大体积电解电容，底部特意垫了0.5mm的耐高温绝缘垫片位，电容本体离板高度刚好避开波峰焊时的锡波冲刷高度，不会出现电容塑壳被烫变形的问题，电容的固定胶点位置也预留了足够空间，点胶后不会溢到旁边的轻触开关按键缝隙里。

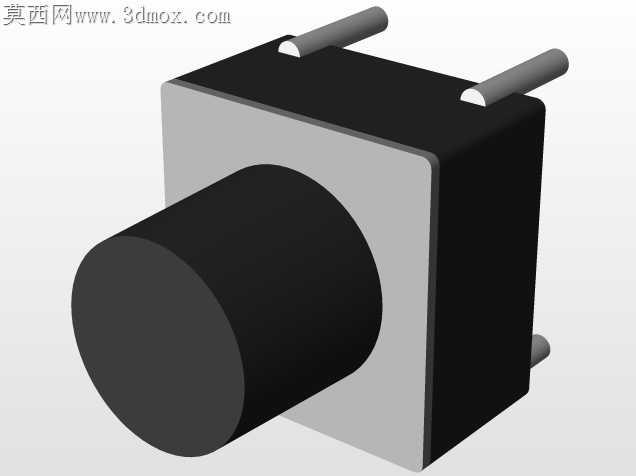

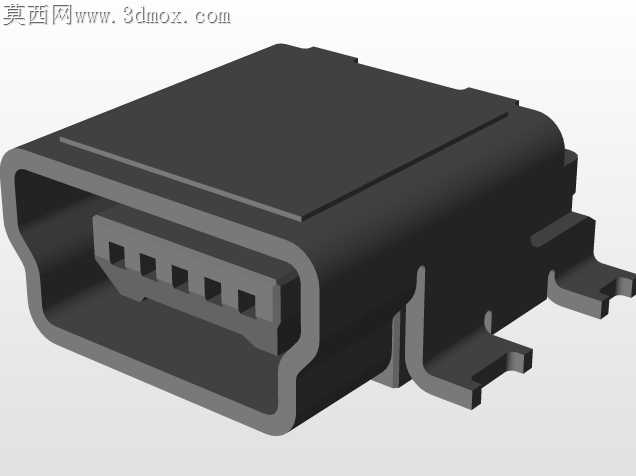

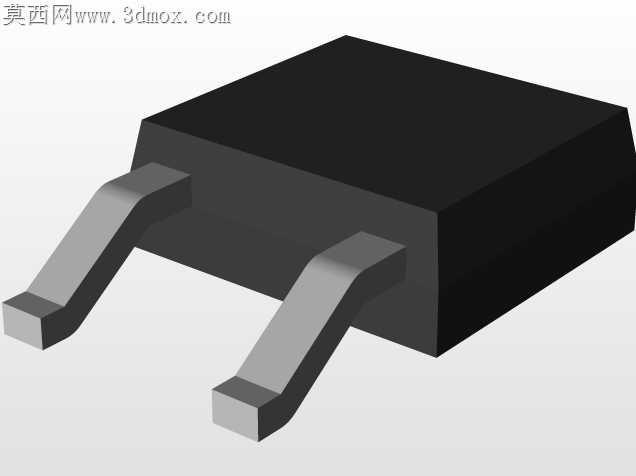

板载的轻触开关、USB接口、音频座这些人机交互元件，全部对齐到板边的同一安装基准面，装入外壳时不会出现按键高低不平、接口插不到位的问题，那个圆形的纽扣电池座特意放在了板上无高大元件遮挡的区域，后续用户更换电池时不用拆解其他周边元件，电池座的卡扣位置做了微小的倒角，电池装入时不会刮伤电池外层的镀镍外壳导致接触不良。板上的功率元件散热焊盘，特意做了十字花型的阻焊开窗，既保证回流焊时的焊锡浸润面积足够，又不会因为焊锡量太多导致元件被顶起虚焊，散热焊盘连接的铜箔走了加宽的散热路径，工作时的热量能快速分散到板身的铺铜区，不会出现局部过热导致的阻焊层发黄脱落。

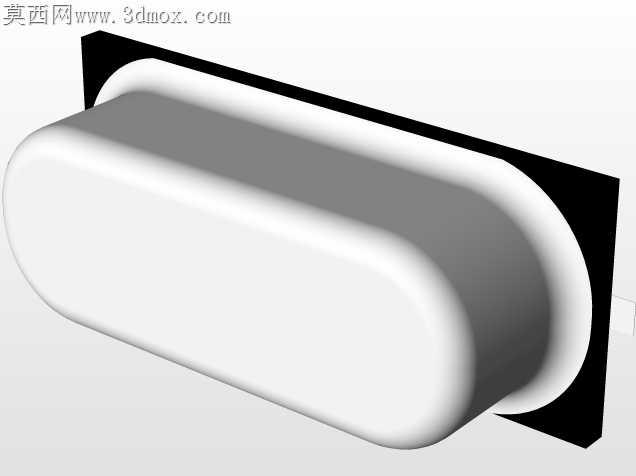

板边的红色接线端子做了防呆凸台设计，插线时不会出现正负极接反的问题，端子的焊脚做了加长处理，过波峰焊后焊锡能顺着引脚爬到端子本体的固定位，拉扯导线时不会把端子从板上拽下来。板上的晶振元件周围做了完整的地环包围，避免周边开关电源的电磁干扰影响跟踪信号的稳定性，晶振下方没有走任何高频信号线，减少信号串扰的概率。所有贴片元件的丝印标识都放在了元件旁边的空白区域，不会被元件本体挡住，产线检修时能快速定位元件参数，不用翻查原理图就能完成故障排查。
