等径正交四通管路连接接头结构设计

　　在化工流体输送、市政给排水、暖通空调管路、工业气体配送等诸多工程场景中，管路的多向分流与汇流是管路布设时无法回避的结构需求，这类十字形正交四通接头，正是为解决四个方向同管径管路的垂直交汇连通而设计的核心连接件。不同于三通接头仅能实现三个方向的管路衔接，这类正交四通可以在同一节点完成两个垂直轴向的管路贯通，在需要十字交叉布管的空间受限场景中，能大幅减少管路弯头的使用数量，降低管路整体的流阻损失，同时减少接头密封点位，降低管路系统长期运行的泄漏风险。

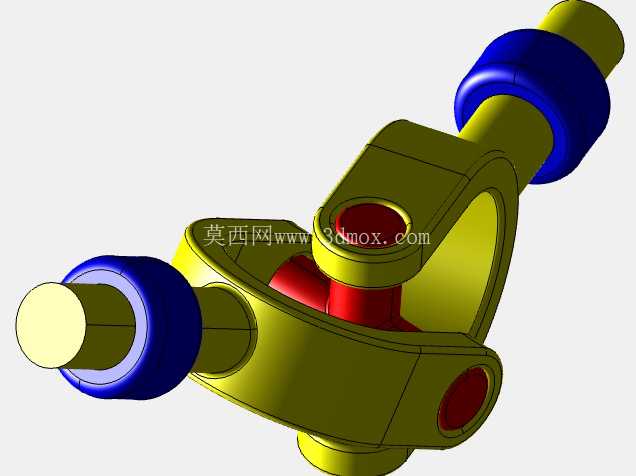

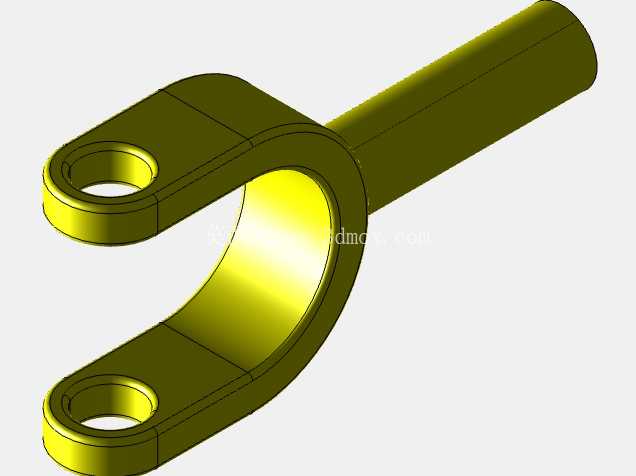

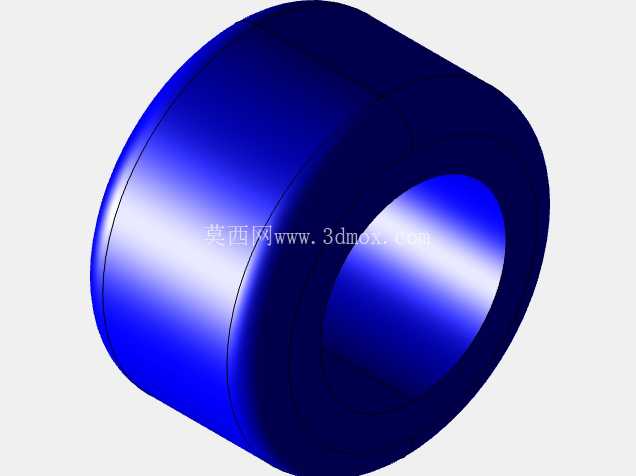

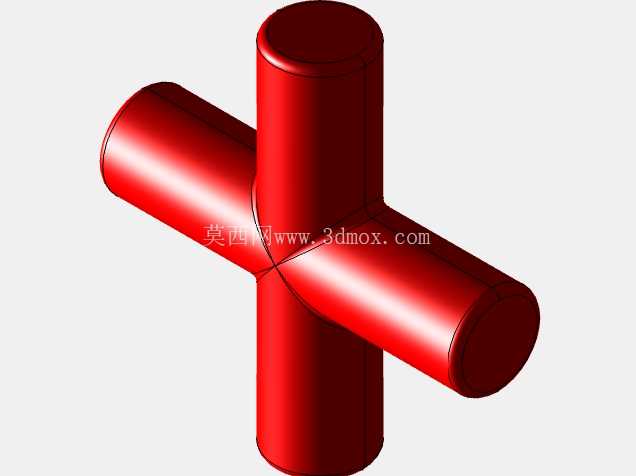

　　从结构设计逻辑来看，该接头采用四个等直径圆柱管段正交贯通的结构形式，四个接口的轴线处于同一平面内，相邻接口轴线夹角为90度，所有接口的通径尺寸保持一致，可直接对接同规格的金属或非金属管路，无需额外做变径转接处理。建模过程中需要重点处理四个管段相交处的相贯线过渡，相贯区域的壁厚要保持与管段主体壁厚一致，避免出现局部壁厚过薄导致的承压能力不足，或是壁厚突变带来的应力集中问题——在管路系统承受内压或是外部安装载荷时，相贯线区域是应力集中的高发位置，设计时需要保证该区域的圆角过渡平滑，不存在尖锐的棱边结构，让应力能够均匀分散到相邻的管段壁面上。从安装边界来看，四个接口的端面均为平直的圆形对接面，可适配焊接、法兰连接、卡压连接等多种常见的管路连接形式，接口的圆柱度公差需要控制在合理范围内，保证对接时管路与接头的同轴度，避免安装后出现管路别劲的问题，减少额外的装配应力。接头整体的外轮廓为对称结构，无论是沿竖直管段轴线还是水平管段轴线都呈完全对称状态，这种对称结构不仅降低了铸造生产时的模具设计难度，也让安装过程中无需刻意区分方向，四个接口可以任意对接对应方向的管路，降低现场安装的出错概率。

　　在实际工况应用中，这类等径四通接头常被用在管路系统的十字交叉节点，比如暖通系统的供回水环路交叉位置、化工车间的工艺流体分配节点、消防管路的环网布设节点，能够在不改变管路通径的前提下实现流体的多向分配，保证各个支路的流量分配均匀性。设计时还需要考虑接头内部的流道顺滑度，四个管段交汇的内部空腔不能有凸起的结构或是残留的铸造飞边，否则会在流体通过时产生局部涡流，不仅会增加流阻，长期运行时还可能在涡流区域造成介质冲刷磨损，缩短接头的使用寿命。对于铸造生产而言，这种对称的十字结构也便于设置浇冒口，能够保证金属液充型时各个管段的填充速度均匀，减少冷隔、缩孔等铸造缺陷的产生，后续的机加工工序也可以一次装夹完成多个接口端面的加工，提升生产效率。

　　在管路系统的应力计算中，这类四通接头需要能够承受管路内部的工作压力，同时还要能适配管路因热胀冷缩产生的少量位移，因此接头材质的选择需要匹配对接管路的材质，保证热膨胀系数接近，避免温度变化时在连接位置产生过大的热应力。不同于异径四通需要匹配不同管径的管路，等径正交四通的所有接口参数完全一致，在备件储备时也无需区分不同接口的规格，能够降低工程现场的备件管理成本。建模时对管段的外边缘做了小尺寸的圆角处理，避免安装过程中尖锐的边角划伤施工人员，同时也能减少外部磕碰对接头结构造成的损伤。在管路布设空间较为紧凑的场景下，使用这类一体成型的四通接头，相比采用多个弯头拼接实现十字交叉的方案，能够节省至少30%的安装空间，同时减少三个以上的连接密封点，大幅提升管路系统的运行可靠性。
