内燃机进气凸轮轴结构设计方案

在往复式内燃机的配气机构设计中，进气凸轮轴是直接决定气缸充气效率、气门开闭时序准确性的核心传动部件，其型线精度、结构刚度、安装适配性直接影响整机动力输出特性与运转平顺性。从实际装车应用场景来看，这类进气凸轮轴普遍适配直列多缸四冲程汽油机或柴油机，布置在气缸盖上部的凸轮轴轴承座内，一端通过正时链轮或正时皮带与曲轴输出端连接，按照预设的传动比跟随曲轴同步转动，通过凸轮型面的升程变化推动气门挺柱、摇臂或液压挺杆，克服气门弹簧预紧力驱动进气门按配气相位定时开启与关闭，保证新鲜混合气或洁净空气能够在进气冲程足量进入气缸，同时在压缩、做功冲程保证气门可靠密封，排气冲程配合排气凸轮轴完成缸内废气的彻底排出。

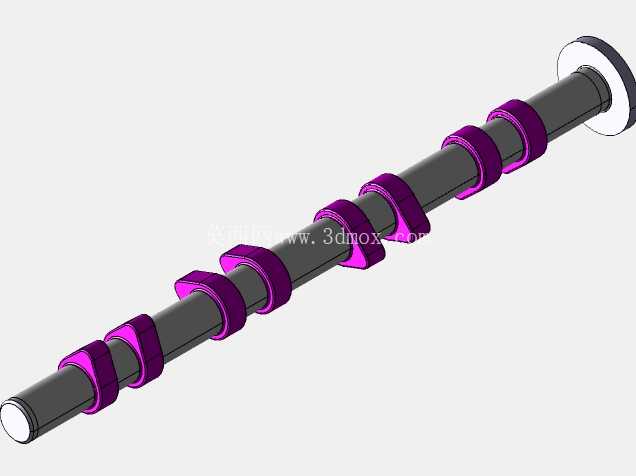

从结构设计思路来看，这款进气凸轮轴采用整体式实心轴身设计，轴身沿轴向依次布置多组进排气凸轮桃片，凸轮桃片的型线并非简单的偏心圆弧，而是结合发动机额定转速区间、气门最大升程、配气相位角、落座缓冲要求设计的复合曲线，在凸轮基圆段保证气门完全关闭时的密封间隙，升程段平滑过渡避免气门开启瞬间产生冲击，落座段设置微小的缓冲段降低气门与气门座圈的撞击噪音与磨损。轴身的支撑轴颈直径按照各缸点火顺序对应的受力载荷梯度设计，靠近正时驱动端的轴颈直径更大，以承受正时传动带来的径向载荷与扭转振动，轴端设置的定位法兰用于匹配正时链轮的安装定位，法兰上的定位销孔与轴身保持严格的同轴度要求，避免正时传动出现相位偏差导致气门与活塞运动干涉。

在安装边界与尺寸匹配层面，这款凸轮轴的总长度适配对应缸数的气缸盖轴向安装空间，各凸轮桃片的周向角度严格按照各缸点火间隔角布置，相邻凸轮的相位差与发动机点火顺序一一对应，保证各缸进气过程依次有序进行，避免出现进气重叠导致的扫气干扰。轴身的表面粗糙度与凸轮桃片的型面精度有严格要求，凸轮工作表面需要经过淬火处理提升表面硬度，降低与挺柱接触过程中的摩擦磨损，轴颈表面需要保证足够的圆柱度与表面光洁度，与凸轮轴轴承盖的轴瓦配合间隙控制在合理范围内，既保证运转时的润滑油膜形成，又避免间隙过大导致的轴系振动与异响。

从功能特性来看，这款进气凸轮轴的型线设计兼顾了低速扭矩输出与高速充气效率，在低转速工况下，凸轮升程段的开启速率适中，保证进气道内的气流流速稳定，提升缸内涡流强度改善燃油雾化效果；在高转速工况下，凸轮的最大升程与持续开启角能够保证足够的进气流通截面积，降低进气阻力提升充气系数，满足高转速下的动力输出需求。轴身的整体刚度经过有限元校核，在最大气门弹簧力作用下的轴身挠度控制在允许范围内，避免凸轮型面与挺柱出现偏磨导致的配气相位偏移。轴端的密封结构设计适配气缸盖前端的油封安装位，防止机油泄漏到正时腔室内，同时轴身的润滑油道与气缸盖内的润滑油路连通，保证各轴颈与凸轮工作表面在运转过程中得到持续的压力润滑，降低摩擦损耗提升部件使用寿命。

在实际装配过程中，这款凸轮轴的安装需要保证轴向间隙在设计范围内，通过凸轮轴端部的止推片控制轴向窜动量，避免轴向窜动过大导致凸轮与挺柱的接触位置偏移，同时各凸轮桃片的朝向需要与对应气缸的活塞上止点位置严格对齐，保证配气相位的准确性，一旦相位偏差超过允许范围，轻则导致发动机动力不足、怠速抖动，重则出现气门撞击活塞的严重机械故障。此外，凸轮轴的动平衡精度也需要满足高速运转要求，在设计阶段就对轴身的质量分布进行优化，避免高转速下出现不平衡振动，影响发动机整机的NVH表现。
