适配M4标准螺母的可3D打印翼形锁紧件

日常设备维保、小型工装调试、非标样机搭建场景里，经常遇到需要频繁拆装、且周边空间局促无法容纳扳手操作的紧固点位，这类位置如果用普通六角螺母，每次松紧都要找对应规格的扳手，碰上操作空间被管线、结构件遮挡的情况，拆装效率极低，还容易因为扳手打滑刮伤周边零件表面。这款翼形结构的嵌装锁紧件，就是针对这类手拧操作场景设计的，核心是通过外部的双翼造型提供足够的手指施力接触面，不需要额外工具就能完成螺母的松紧操作。

设计阶段没有采用一体式翼形螺母的结构，反而选择了嵌装标准M4螺母的方案，是考虑到3D打印材料的螺纹强度短板——不管是PLA、PETG还是常规光敏树脂，直接打印出来的内螺纹在反复松紧几十次后就会出现滑牙、螺纹崩缺的问题，尤其是在需要一定预紧力的紧固点位，纯塑料螺纹的可靠性完全达不到使用要求。预留的嵌装腔尺寸完全适配国标M4六角螺母的外形公差，打印完成后只需要将标准金属M4螺母压入嵌装腔，就能借助金属螺母的标准螺纹保证连接强度，外部的塑料翼形结构只承担手拧施力的作用，不会承受螺纹啮合的剪切力，整体使用寿命比一体式打印的翼形螺母提升数倍。

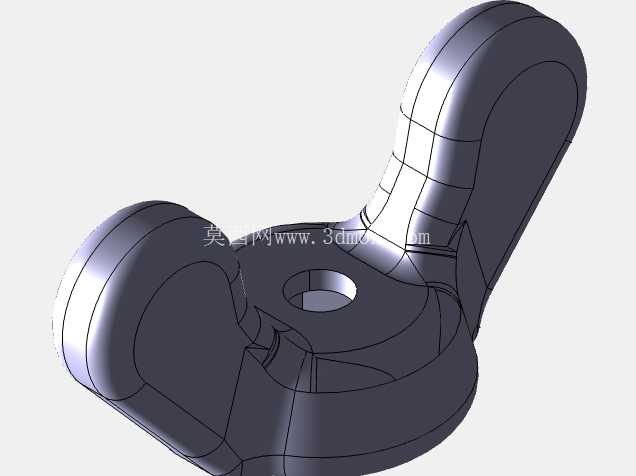

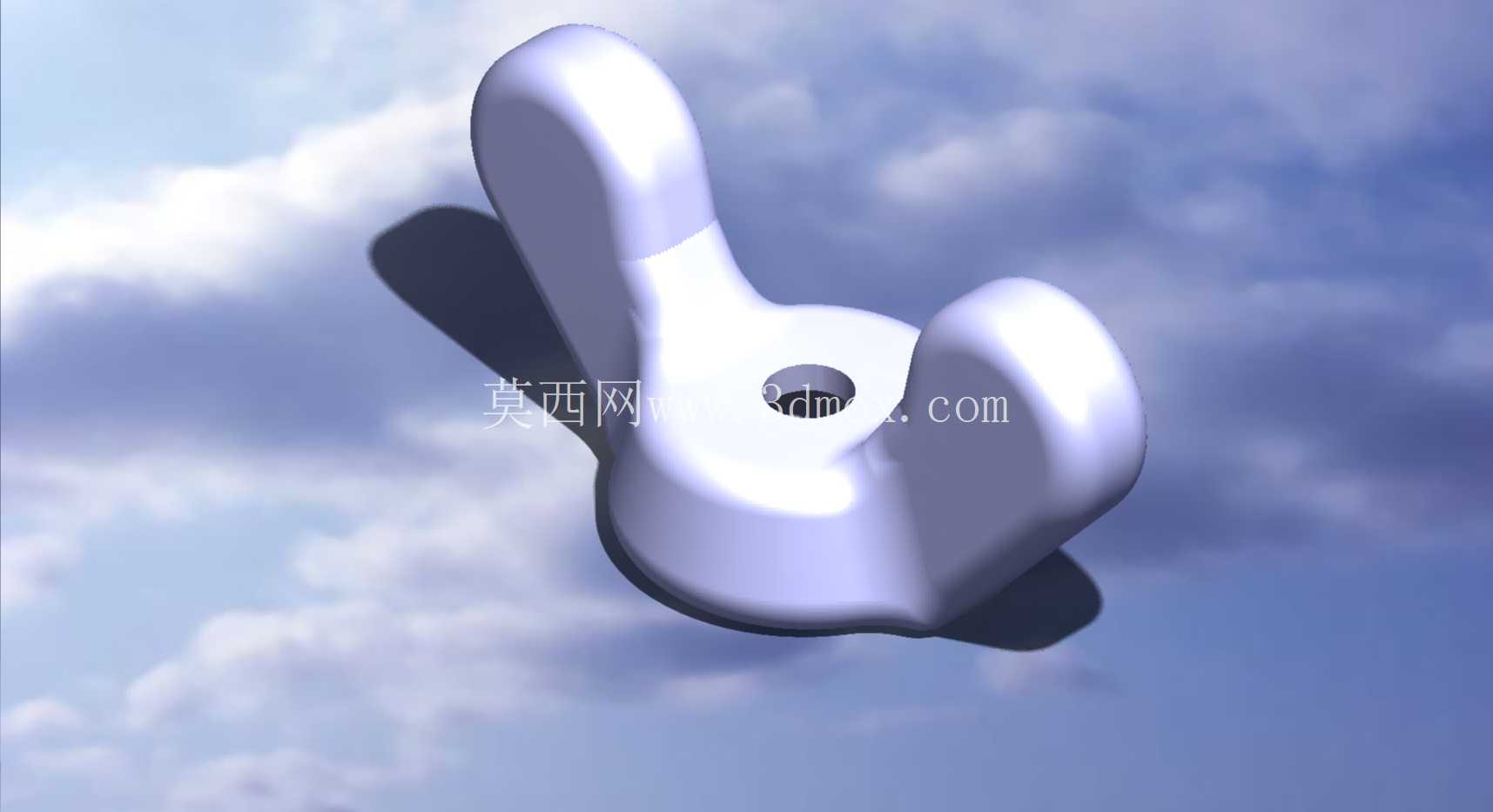

外形设计上，双翼采用了大圆角过渡的流线造型，没有尖锐棱角，手指拧动的时候接触面完全贴合指腹轮廓，即使施加较大的预紧力也不会出现硌手的情况。双翼的展开长度经过反复调整，既保证了足够的力臂长度，让手指用很小的力就能达到需要的锁紧力矩，又不会因为力臂过长导致整体结构占用空间过大，能适配大部分安装空间局促的点位。整体结构的壁厚做了均匀化处理，打印过程中不会出现局部壁厚差异过大导致的翘曲、缩痕问题，不管是FDM打印机还是光固化打印机都能直接打印，不需要额外添加支撑结构，打印完成后只需要简单去除底部的打印层纹就能直接使用。

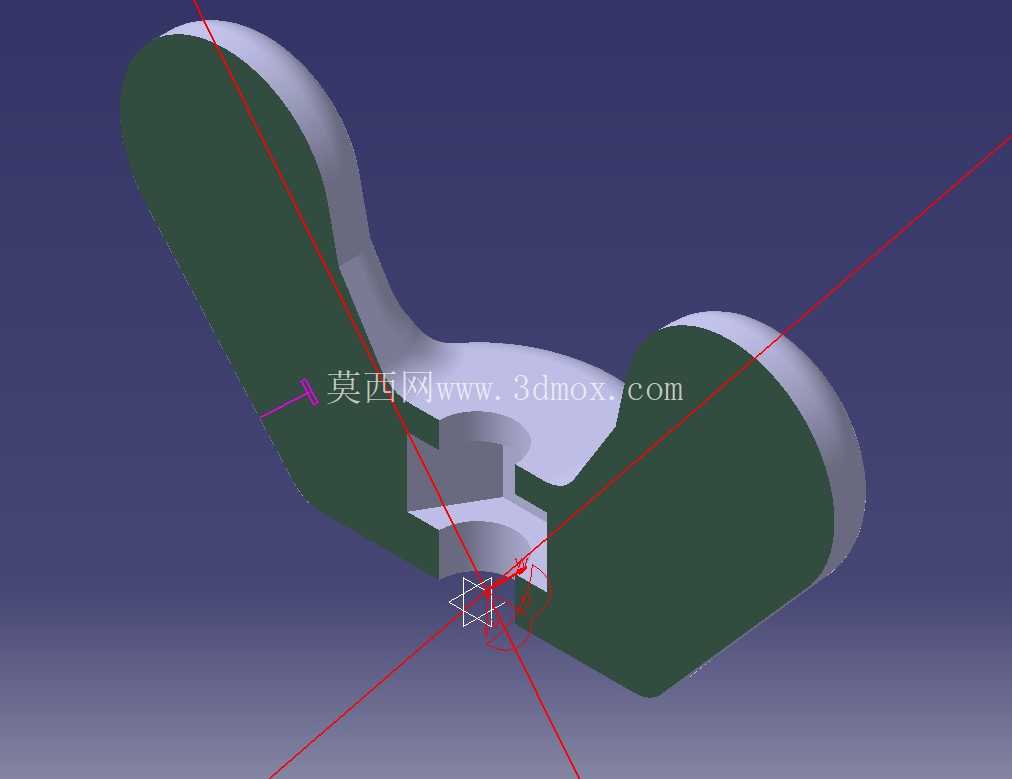

安装边界方面，嵌装腔的深度和标准M4六角螺母的厚度完全匹配，螺母压入后表面和翼形件的安装基准面齐平，锁紧的时候不会出现螺母偏斜、垫片压合不均的问题。翼形件的底部安装面做了0.2mm的平面度预留，打印完成后即使有轻微的平台纹路，也能保证和被紧固件表面完全贴合，不会出现锁紧后歪斜的情况。如果需要适配其他规格的螺母，只需要等比例缩放整体模型，调整嵌装腔的尺寸就能适配M3、M5等不同规格的标准螺母，不需要重新设计整体翼形结构，拓展性很强。

实际使用场景里，这类嵌装式翼形螺母可以用在3D打印机的平台调平结构、小型电子设备的外壳快拆、非标测试工装的快速装夹、摄影器材的辅助配件固定等多个场景，尤其是在需要经常拆装调整、又不需要很大锁紧力矩的点位，这种结构比标准金属翼形螺母成本更低，还可以根据实际安装空间调整翼形的尺寸和角度，适配特殊的安装空间限制。相比采购成品金属翼形螺母，3D打印的嵌装结构可以快速迭代调整，针对特殊使用场景做定制化修改，比如在翼形表面增加防滑纹路、调整双翼的角度适配特殊操作空间，不需要开模就能快速产出适配的零件，非常适合样机试制、小批量定制设备的快速搭建场景。
