层叠式压力机工装模具结构设计

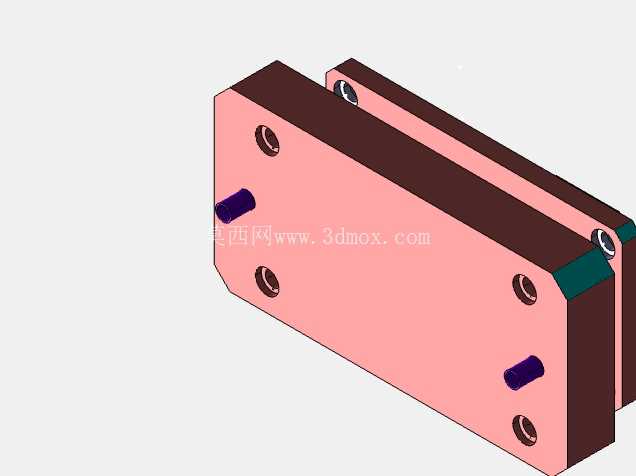

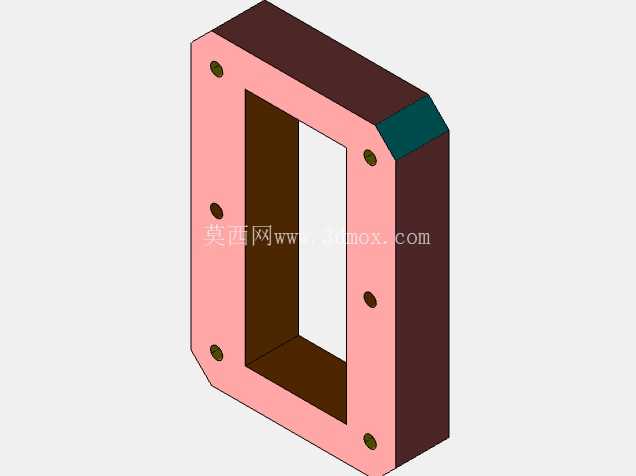

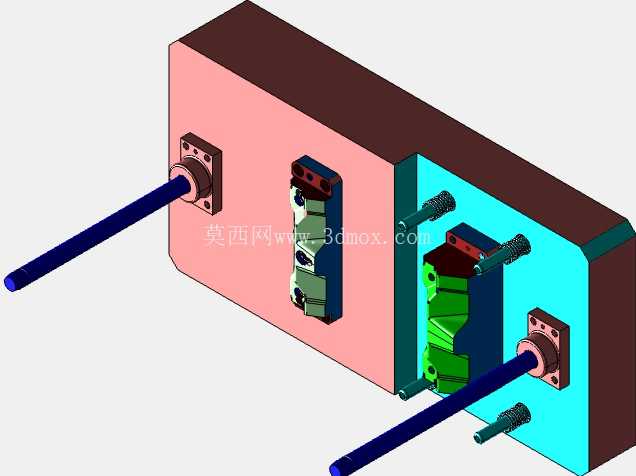

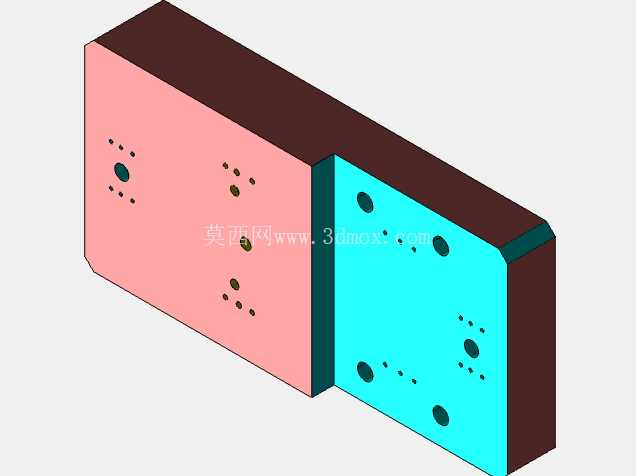

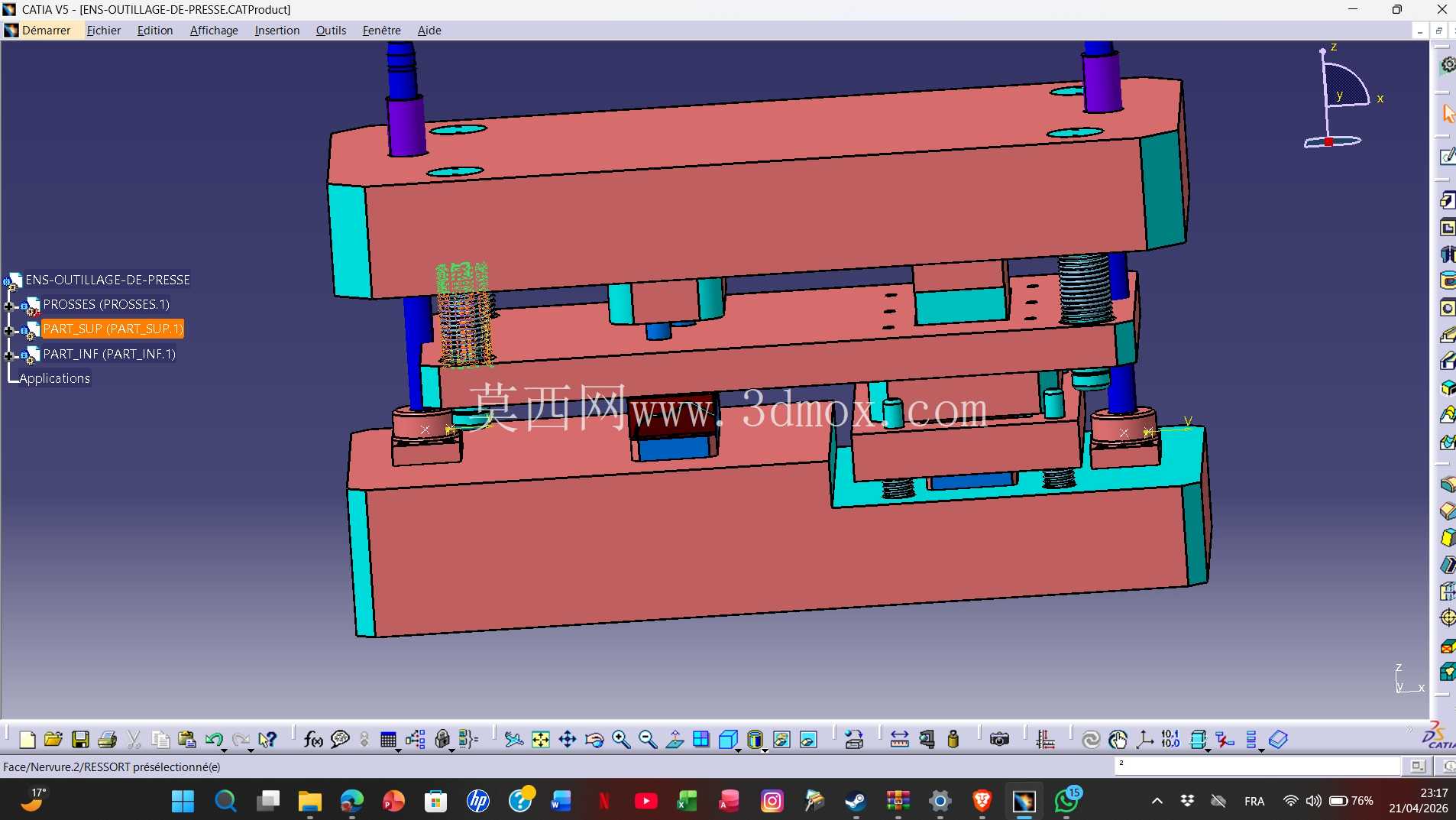

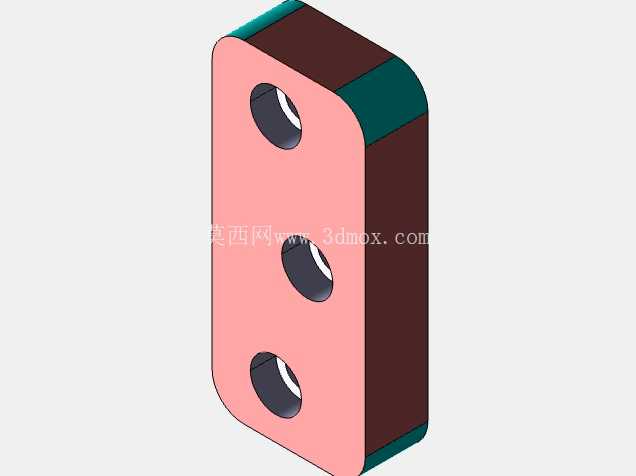

这套工装结构主要适配中小吨位机械式压力机的工位加装需求，常见应用场景覆盖五金薄板冲裁、小型金属件压装成型、精密端子铆接等批量加工工序，在3C电子小五金、汽车标准件冲压、家电金属配件生产线上都能见到同类型结构的实际落地。从结构布局来看，整套工装采用上下三层模板的层叠式设计，最上层为上模座，直接通过压板锁附在压力机滑块端面，随滑块做上下往复的直线冲压动作；中间层为卸料板兼活动成型板，承担冲压过程中的料件压紧、工序件定位以及冲压完成后的卸料退料功能；最下层为下模座，通过T型螺栓固定在压力机工作台面，作为整套工装的承载基准，内置成型凹模、定位销孔以及废料排出通道。

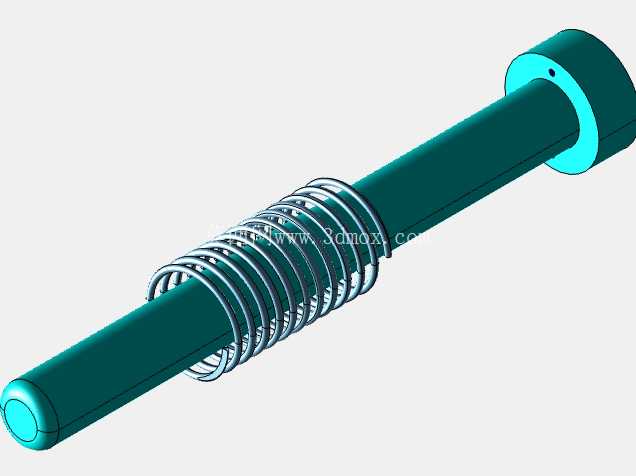

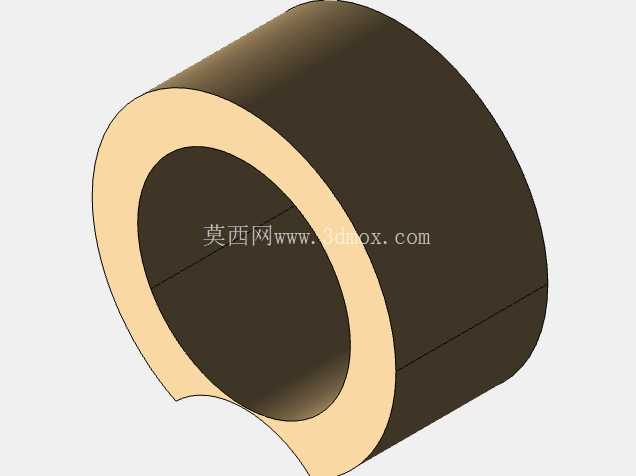

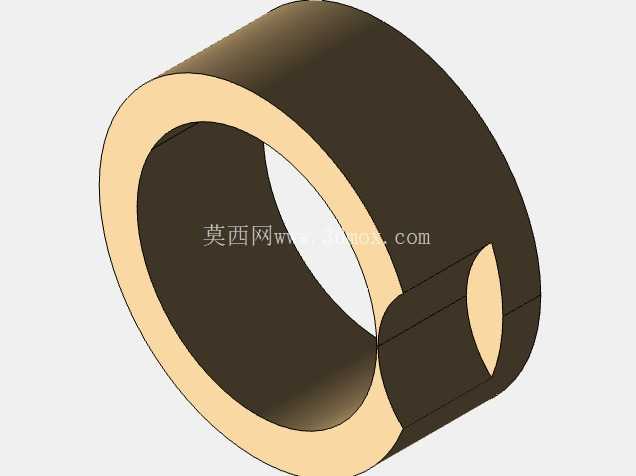

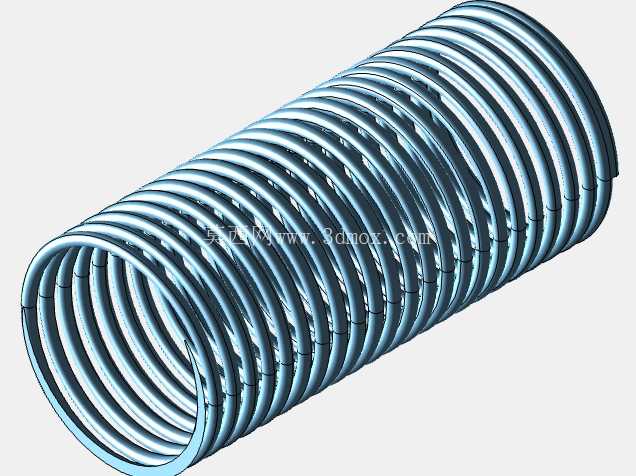

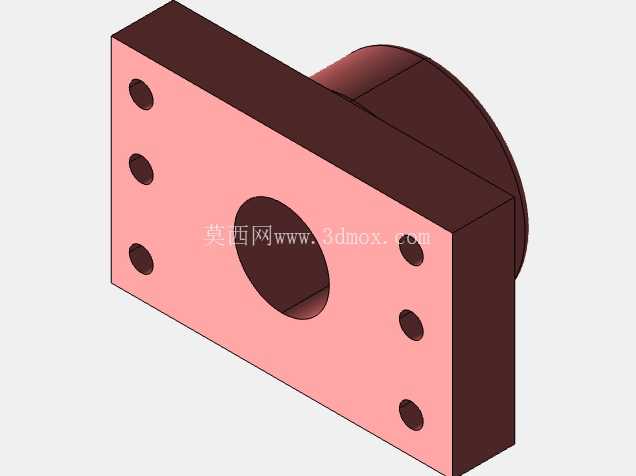

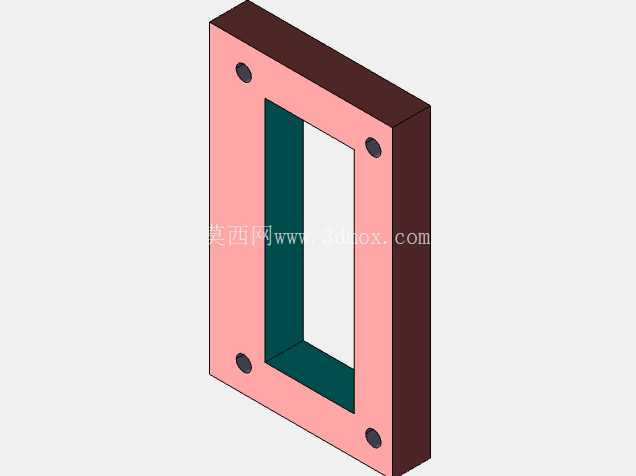

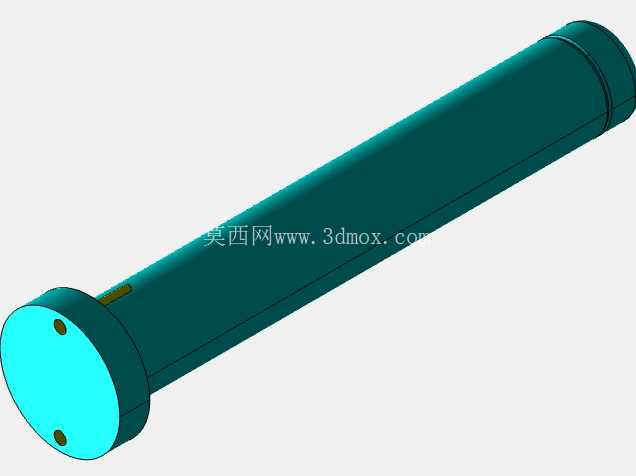

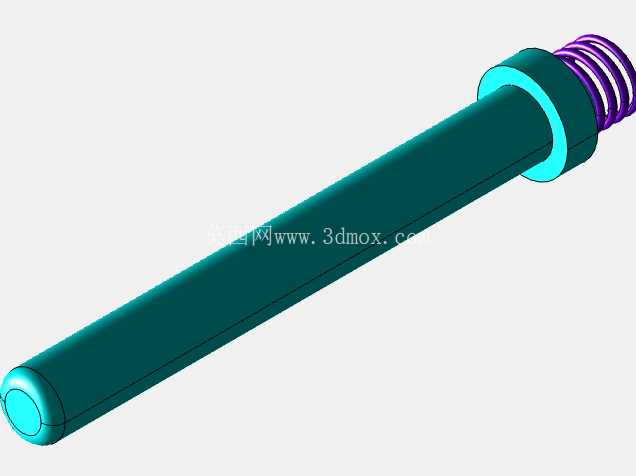

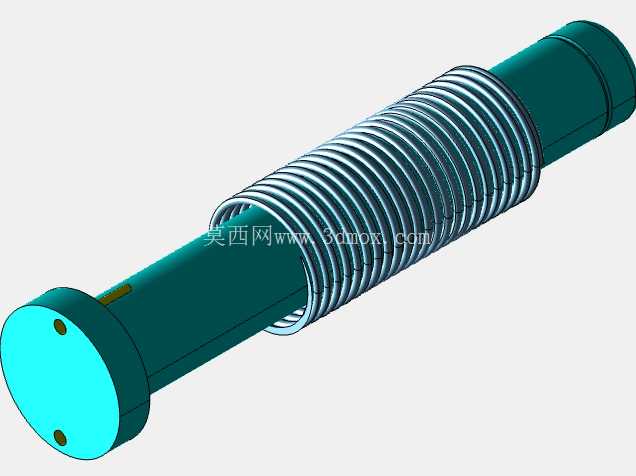

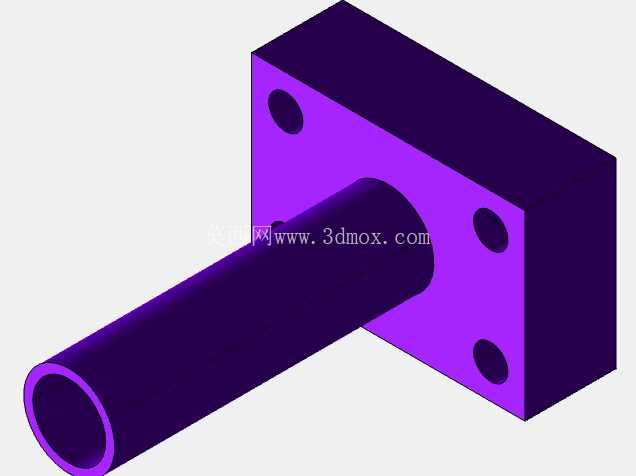

设计过程中首先考虑的是冲压过程的导向精度，模架四角配置了独立的导柱导套副，导柱采用高碳铬轴承钢淬火处理，表面粗糙度控制在Ra0.8以内，导套内置铜合金衬套储油槽，连续冲压工况下可保证千分之一毫米级的导向同轴度，避免上下模合模时出现啃模、错位的问题，有效延长凸凹模的刃口使用寿命。中间卸料板与上模座之间布置了等距分布的矩形螺旋弹簧，弹簧预压量根据冲压料厚、卸料力计算值做匹配调整，保证合模时卸料板先压紧料件，避免冲压过程中料件窜动导致的成型尺寸超差，开模时弹簧弹力推动卸料板及时复位，将卡在上模凸模上的料件平稳脱出，防止带料问题影响连续生产节拍。

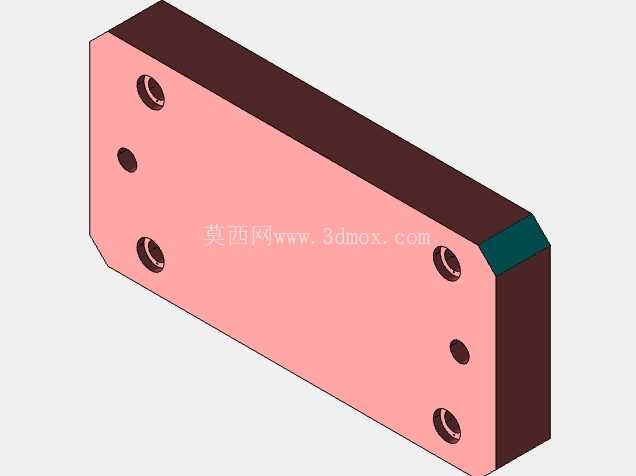

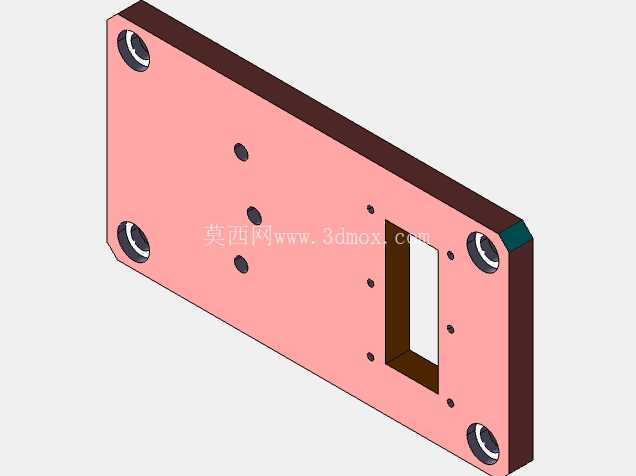

从安装边界来看，整套模架的长宽尺寸适配常规160吨以下开式压力机的工作台安装孔距，上下模座厚度经过刚度校核，满负荷冲压时模座最大变形量控制在0.02mm以内，不会因为长期受力出现模板翘曲、精度衰减的问题。上下模座的对应位置预留了模柄安装孔、压板避让槽以及快速装夹的U型槽，现场换模时不需要额外做二次加工，可直接匹配通用快换模夹，大幅缩短换模调试的辅助时间。

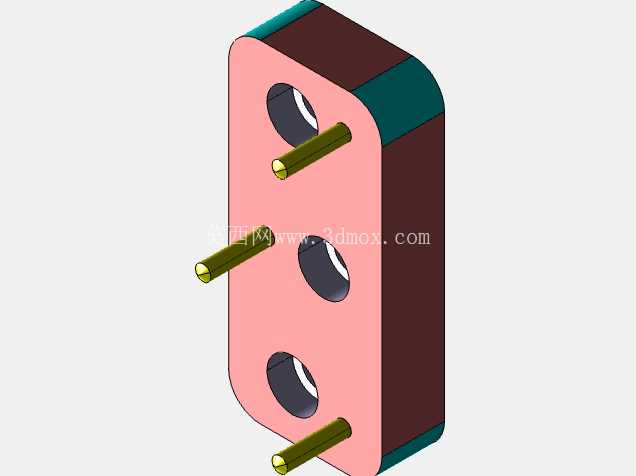

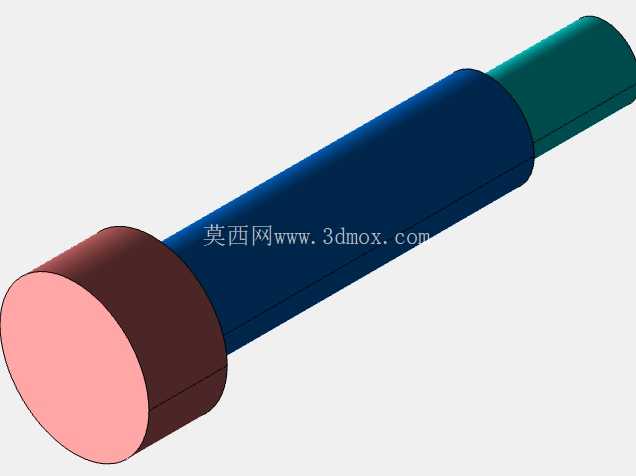

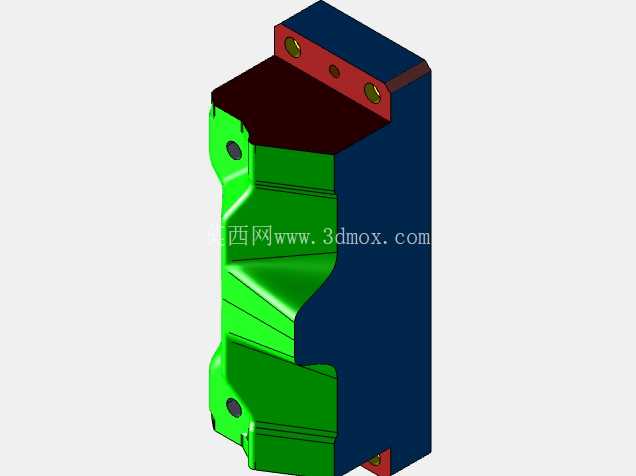

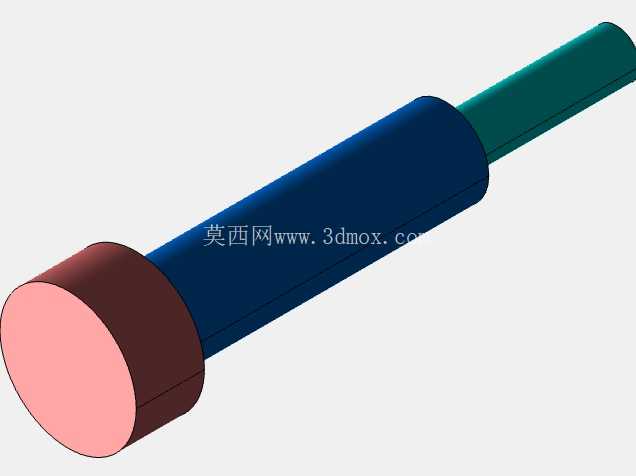

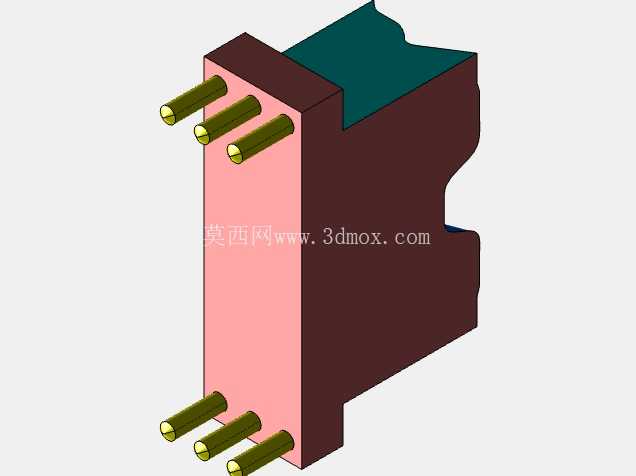

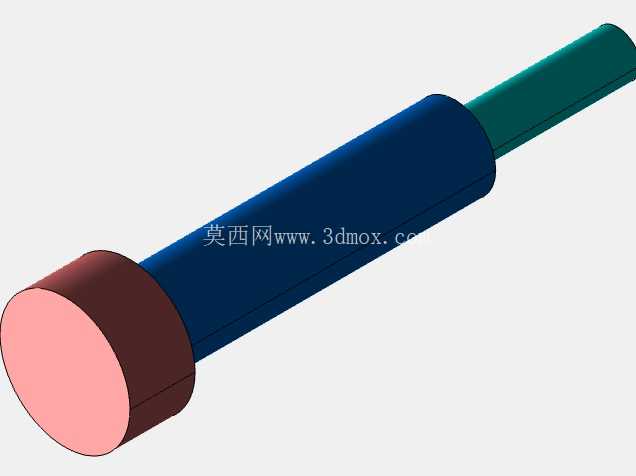

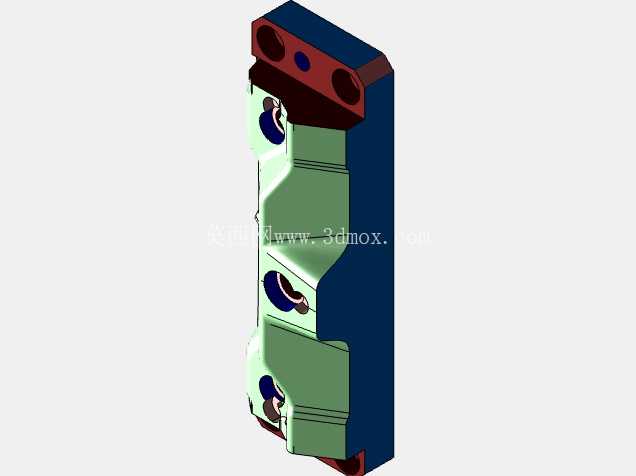

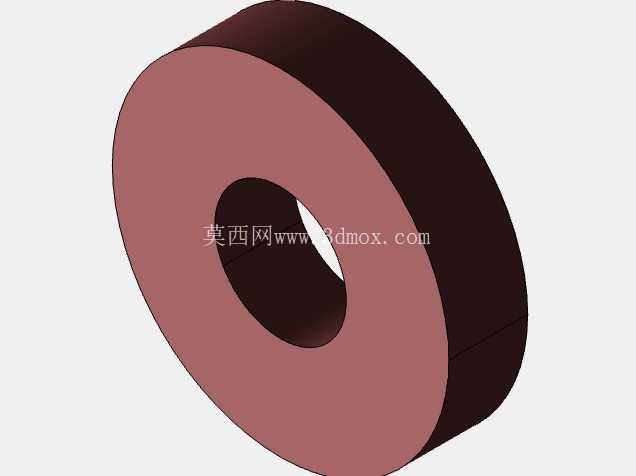

结构细节上，凸模与固定板之间采用H7/m6的过渡配合，装配后通过尾部的螺钉拉紧固定，后期刃口磨损后可快速拆卸更换，不需要整套模架报废；凹模镶块采用拼块式结构，针对易磨损的刃口部位单独做硬质合金镶件，局部损坏时仅更换对应镶块即可，降低长期使用的维护成本。导柱的安装位置做了偏移防呆设计，上下模合模时不会出现方向装反的问题，避免现场装配失误导致的模具损坏。中间活动板的行程通过等高套筒做硬限位，防止弹簧过度压缩出现塑性变形，同时保证卸料板的下压行程精准可控，针对不同料厚的冲压工序，仅需要更换对应厚度的限位垫片即可调整行程，不需要重新加工模板。

实际生产使用中，这套结构可根据具体工序需求更换凸凹模镶块，适配冲裁、弯曲、浅拉伸、压印等不同的冲压工艺，模架本身属于通用型模座结构，仅需要更换内部工作零件就可适配不同产品的生产需求，对于多品种小批量的冲压加工场景，可大幅降低模架的重复投入成本。整套结构的受力路径经过优化，冲压时的冲裁力直接通过上下模座传递到压力机的滑块与工作台面，导柱、弹簧等辅助零件仅承受导向力与卸料力，不会出现额外的偏载受力，长期连续冲压工况下的结构稳定性更有保障。模板的所有棱边都做了C2倒角处理，避免现场装配、搬运过程中出现锐边划伤的安全隐患，同时模板表面做了发黑防锈处理，车间存放环境下不易出现锈蚀，长期存放后重新上线使用不需要做额外的除锈处理。
