马自达MX5适配TD04涡轮低置管状排气歧管

在民用小排量性能车改装领域，初代至后期款MX5 Miata的动力升级始终是玩家圈层的热门方向，其中涡轮化改造是兼顾动力提升幅度与整车配重平衡的主流方案，而排气歧管作为连接发动机缸盖排气侧与涡轮进气端的核心部件，其布局形式、管路走向、安装位置直接决定了涡轮响应速度、机舱空间利用率以及周边附件的干涉风险。这款低安装位管状歧管，正是针对1.6L排量MX5车型适配TD04-13T涡轮的场景开发，核心解决传统顶置歧管带来的机舱重心过高、散热管路干涉、机盖闭合冲突等实际改装痛点。

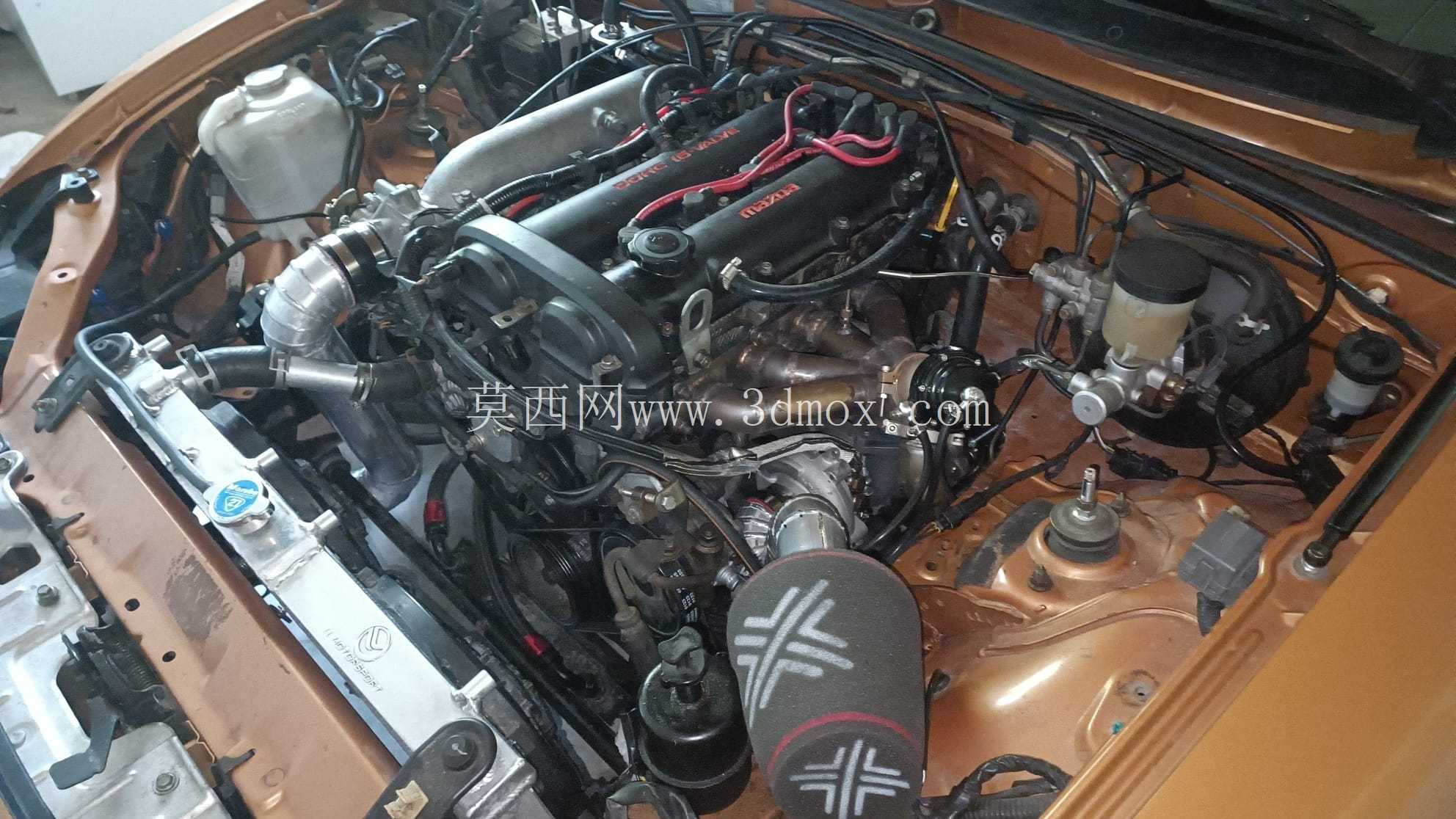

从实际装车场景来看，左舵车型的机舱布局中，刹车总泵、ABS泵体、冷却系统膨胀壶通常布置在排气侧上方，传统高置歧管会将涡轮壳体抬升至与上述附件齐平的高度，不仅需要额外切割防火墙隔热层、定制加长的机油回油管，还会因为涡轮高温辐射加速周边橡胶管路、塑料油壶的老化，甚至出现夏季激烈驾驶后机舱局部过热导致的气阻问题。这款低置布局的歧管将涡轮安装法兰面整体下沉42mm，沿缸盖排气口的延伸方向做平缓的管路弯折，完全避开了左舵车型排气侧的所有原厂附件安装位，同时也能兼容右舵车型的布局——右舵车型该侧仅布置雨刮联动机构，下沉后的安装位与联动杆的最小间隙保留了18mm的安全距离，不需要对雨刮机构做任何切割移位，大幅降低改装施工的切割焊接工作量。

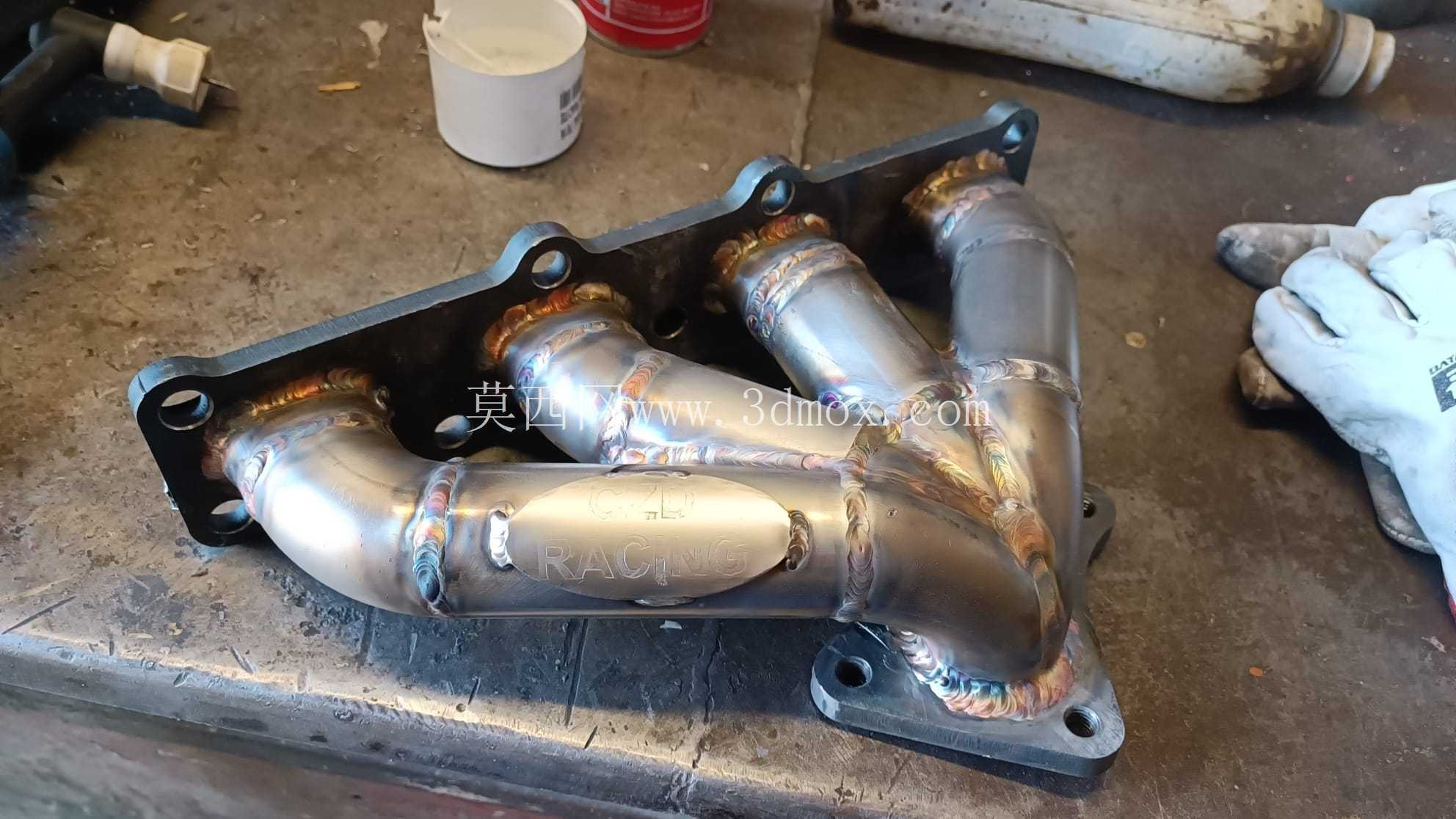

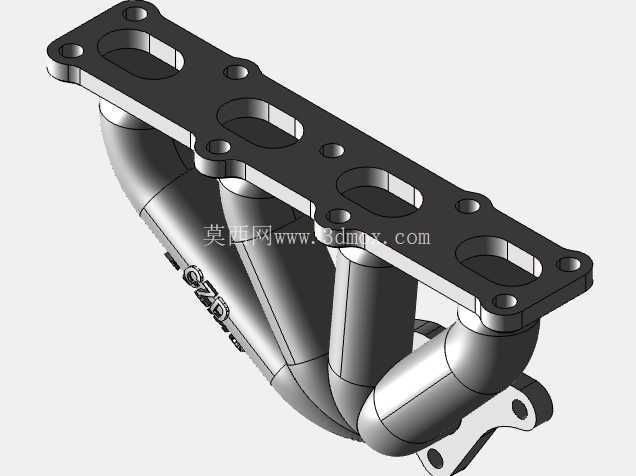

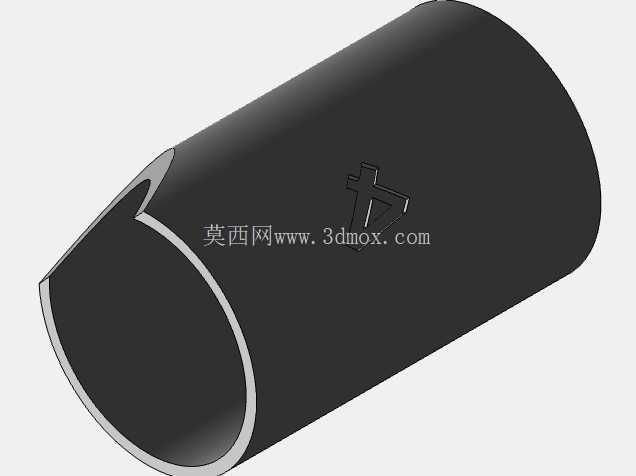

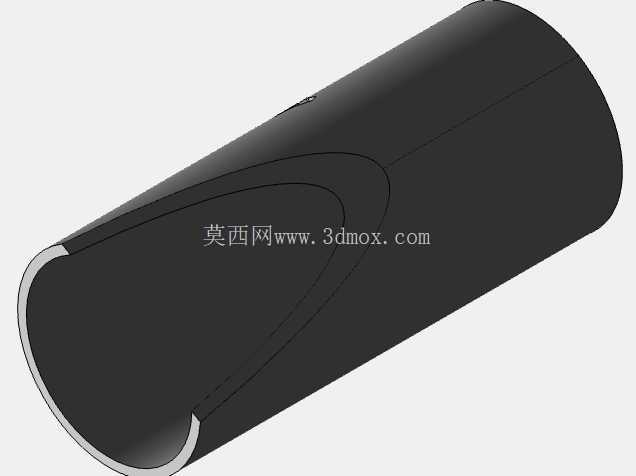

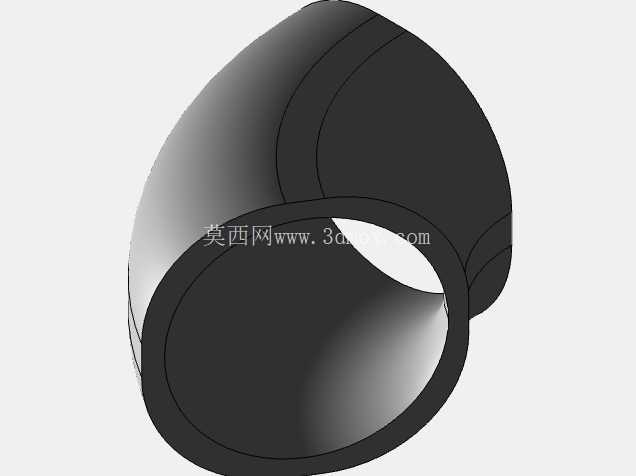

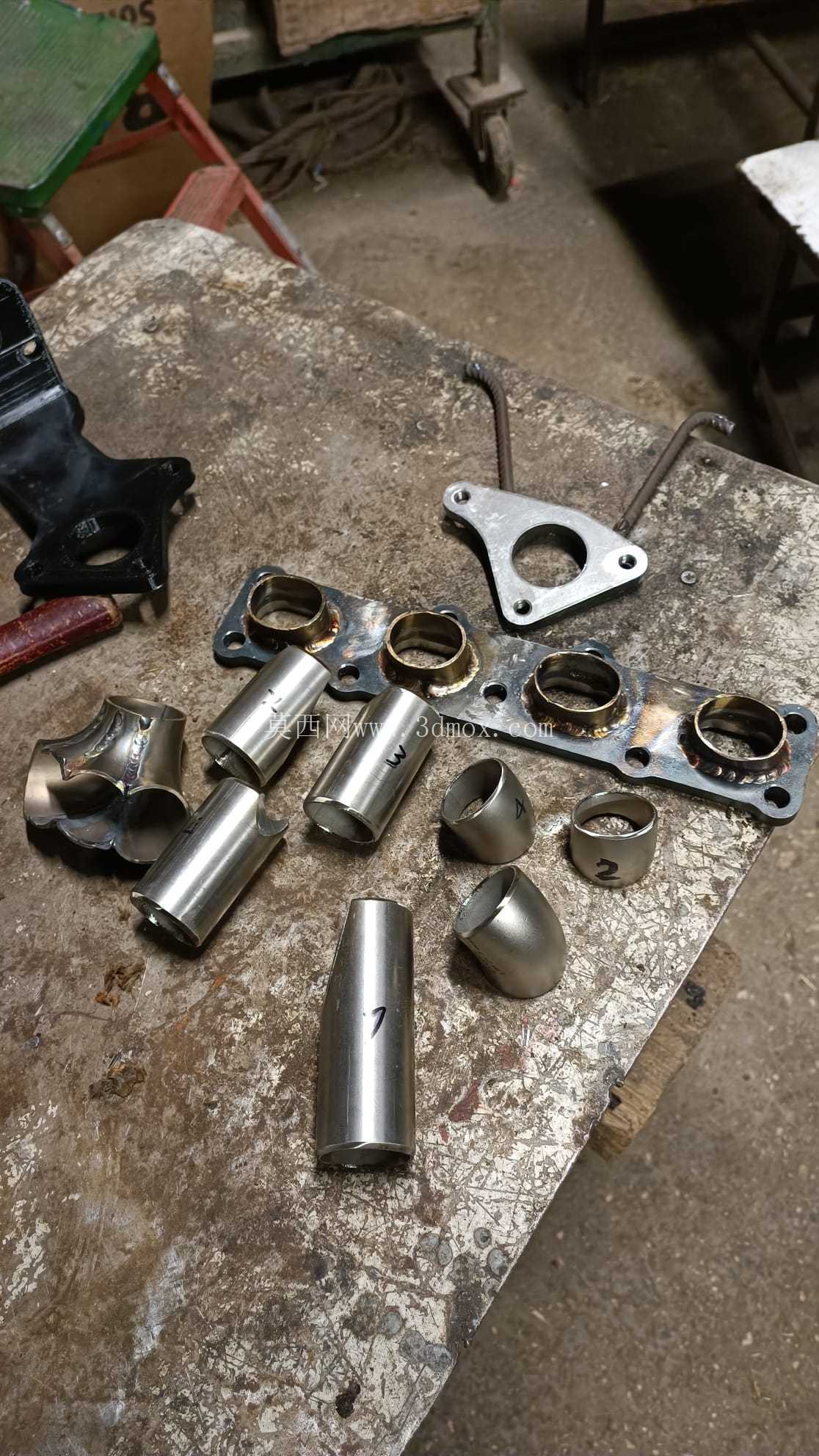

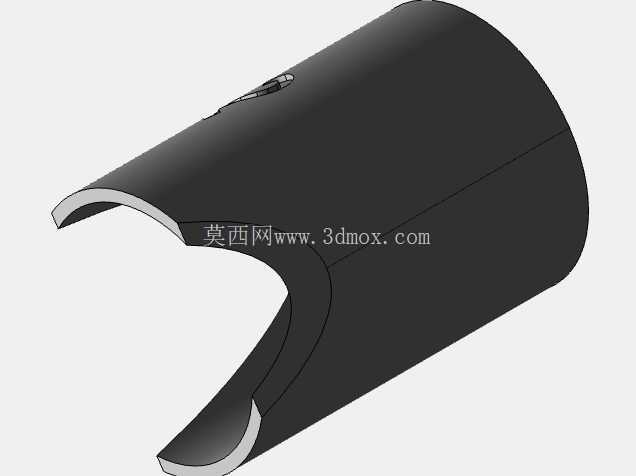

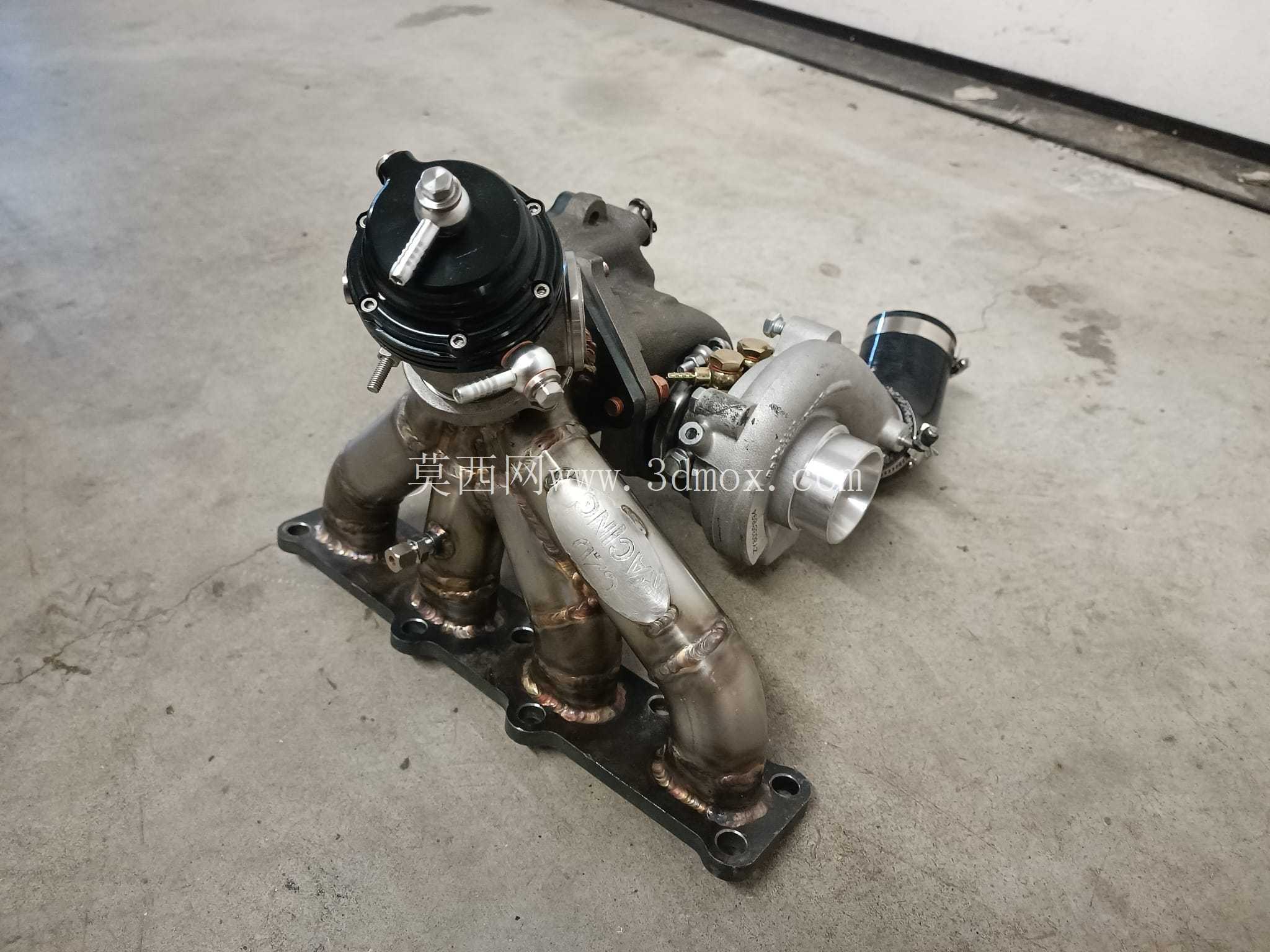

管路设计上采用等长排布思路，每一段管路的弯折半径、通径变化都经过气流流速匹配，42.4mm外径、3mm壁厚的不锈钢管选型，既保证了高转速下的排气通畅度，又能维持足够的低转速排气脉冲压力，推动TD04-13T涡轮在2800转左右即可建立正压，避免小排量车型常见的涡轮迟滞问题。歧管的缸盖连接法兰采用8mm厚的冷轧钢板激光切割成型，每个缸的排气口位置都做了0.5mm的凸台定位，安装时配合多层不锈钢排气垫片，能承受持续高温下的密封压力，不会出现长期使用后漏气、法兰翘曲的问题。涡轮安装法兰严格匹配TD04-13T的原厂接口尺寸，定位销孔、螺栓孔位的公差控制在±0.1mm以内，不需要玩家现场扩孔、打磨对位，直接对接涡轮壳体即可完成装配。

考虑到改装玩家的实际施工条件，歧管上预留了废气旁通阀的安装支座，支座的角度经过反复校准，旁通阀的拉杆行程与涡轮废气门的摆臂行程完全匹配，不会出现拉杆干涉、开启角度不足导致的增压压力不稳问题。同时歧管的底部安装位预留了氧传感器的安装螺纹孔，位置处于四缸排气汇合后的稳流段，能保证空燃比检测数据的准确性，不需要玩家额外在管路上焊接传感器底座。整个歧管的外部轮廓做了防磕碰倒角处理，所有管路焊接位置都做了打磨钝化，既减少了安装过程中划伤手的风险，也能避免尖锐棱角在车辆行驶震动中磨损周边的线束、管路。

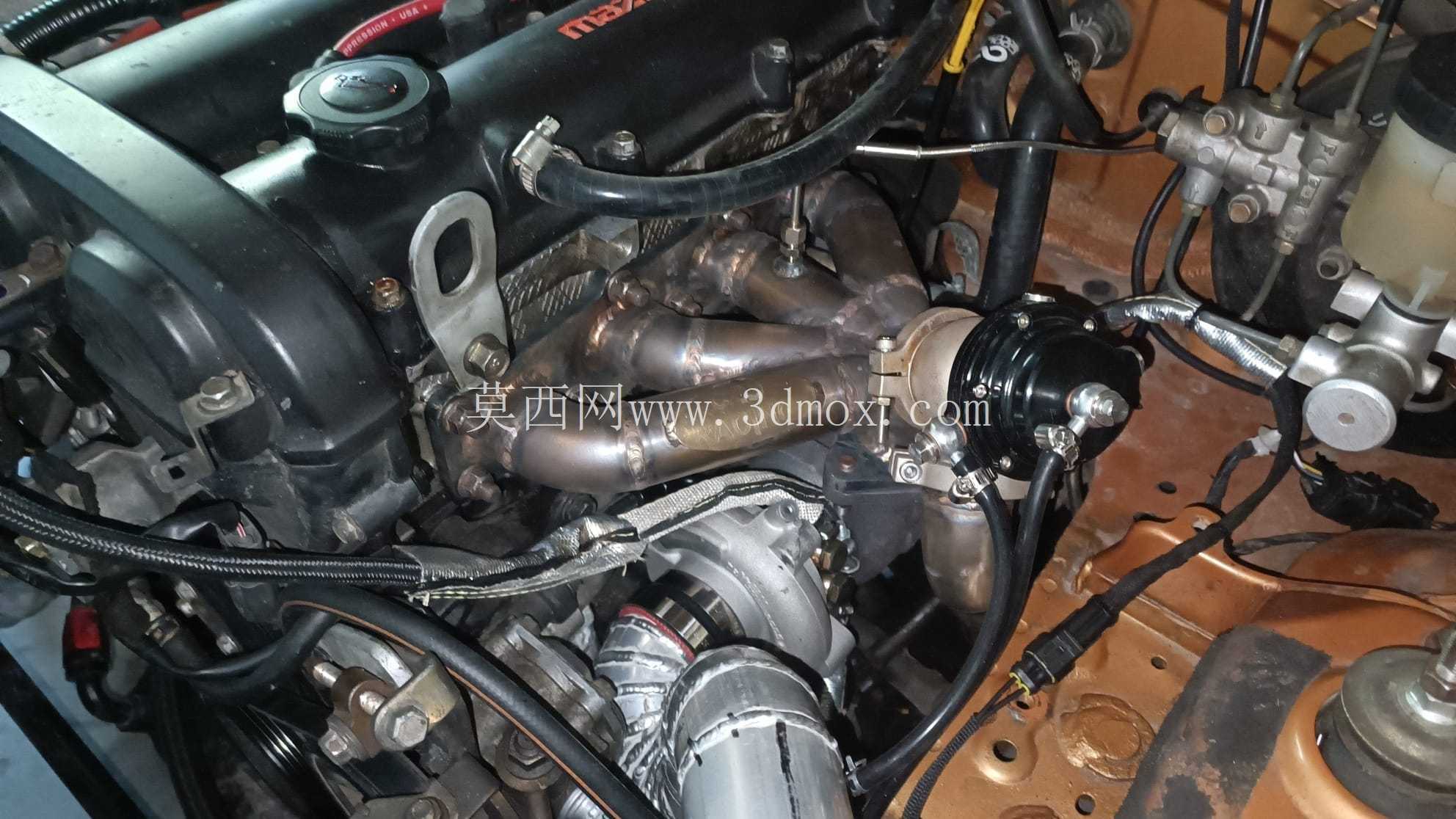

从安装边界来看，这款歧管装车后，涡轮壳体的最低点距离副车架的最小间隙为27mm，在车辆满载、悬架压缩到极限行程时也不会出现磕碰；涡轮的进油口、回油口位置都避开了发动机机脚的安装位，机油管路可以沿着缸体侧面平顺布置，不需要做大幅度的弯折，减少了机油管路的阻力，保证涡轮的润滑可靠性。针对部分玩家加装3D打印隔热罩的需求，歧管的管路外侧预留了3mm的隔热罩安装间隙，配套的固定支架点位也在设计时做了同步考虑，不需要额外在歧管上焊接支架就能直接固定隔热罩，进一步降低机舱内的热辐射影响。

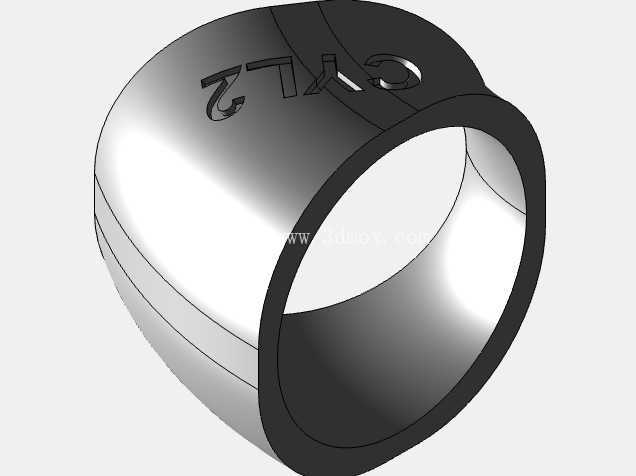

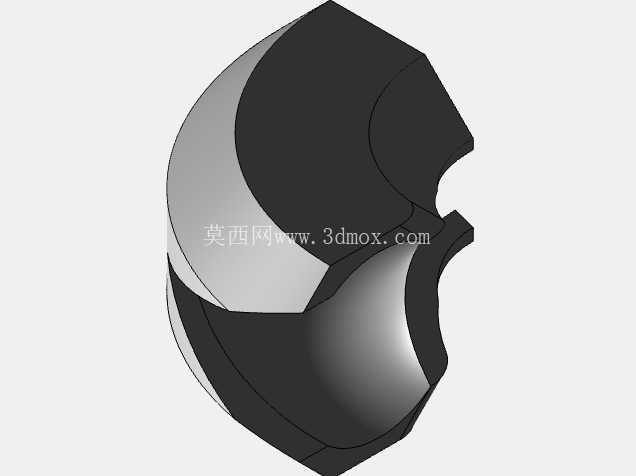

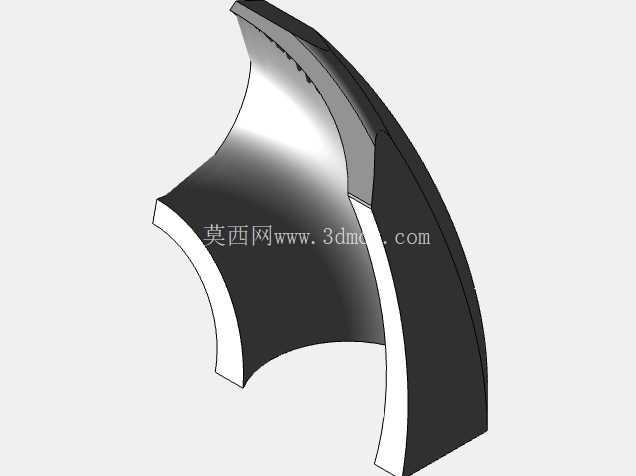

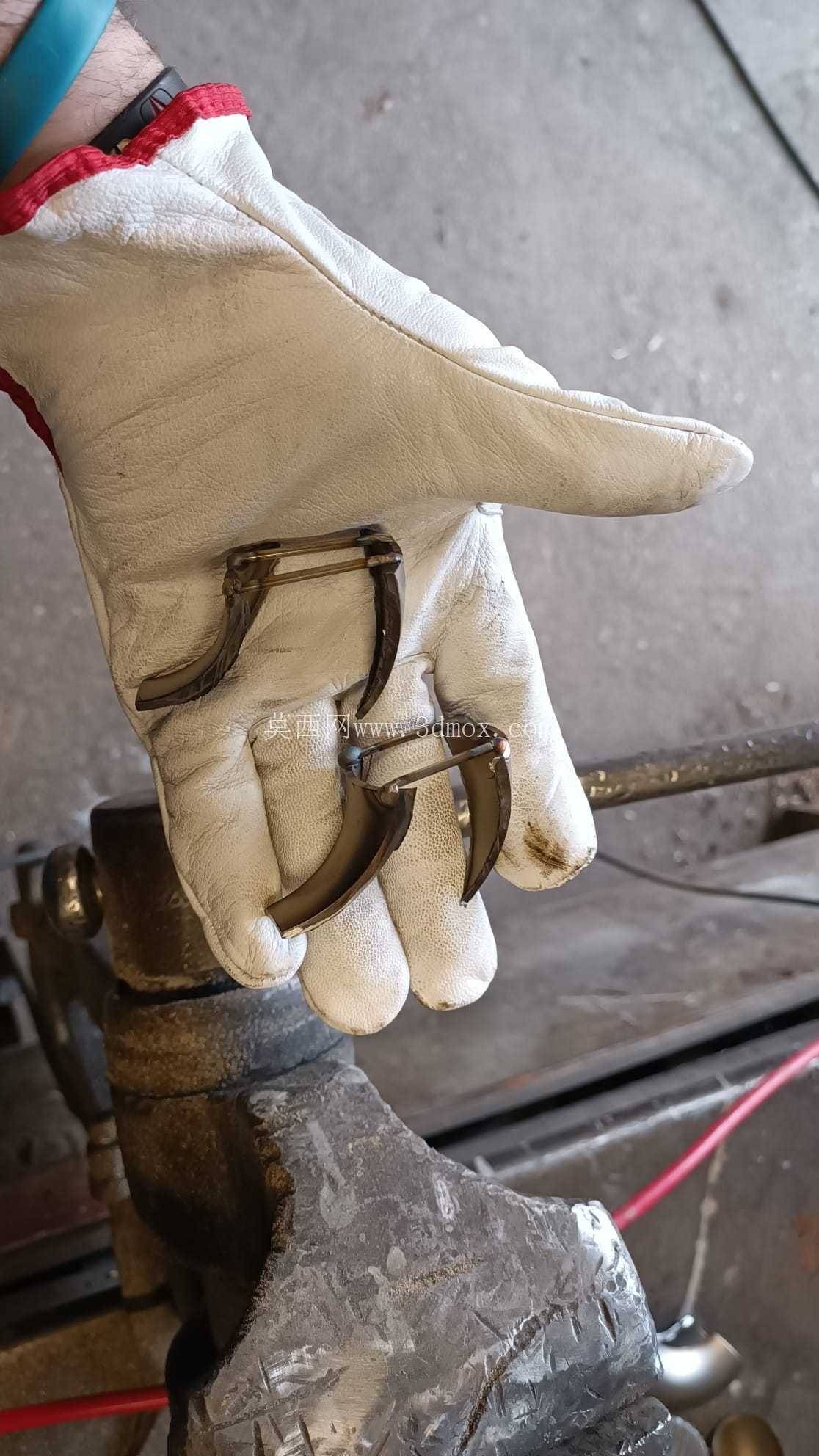

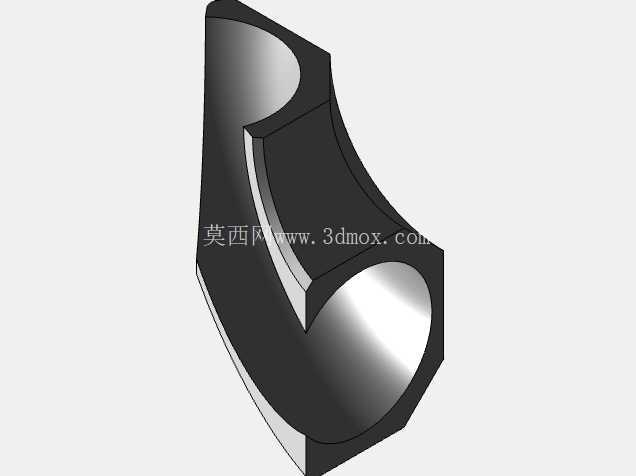

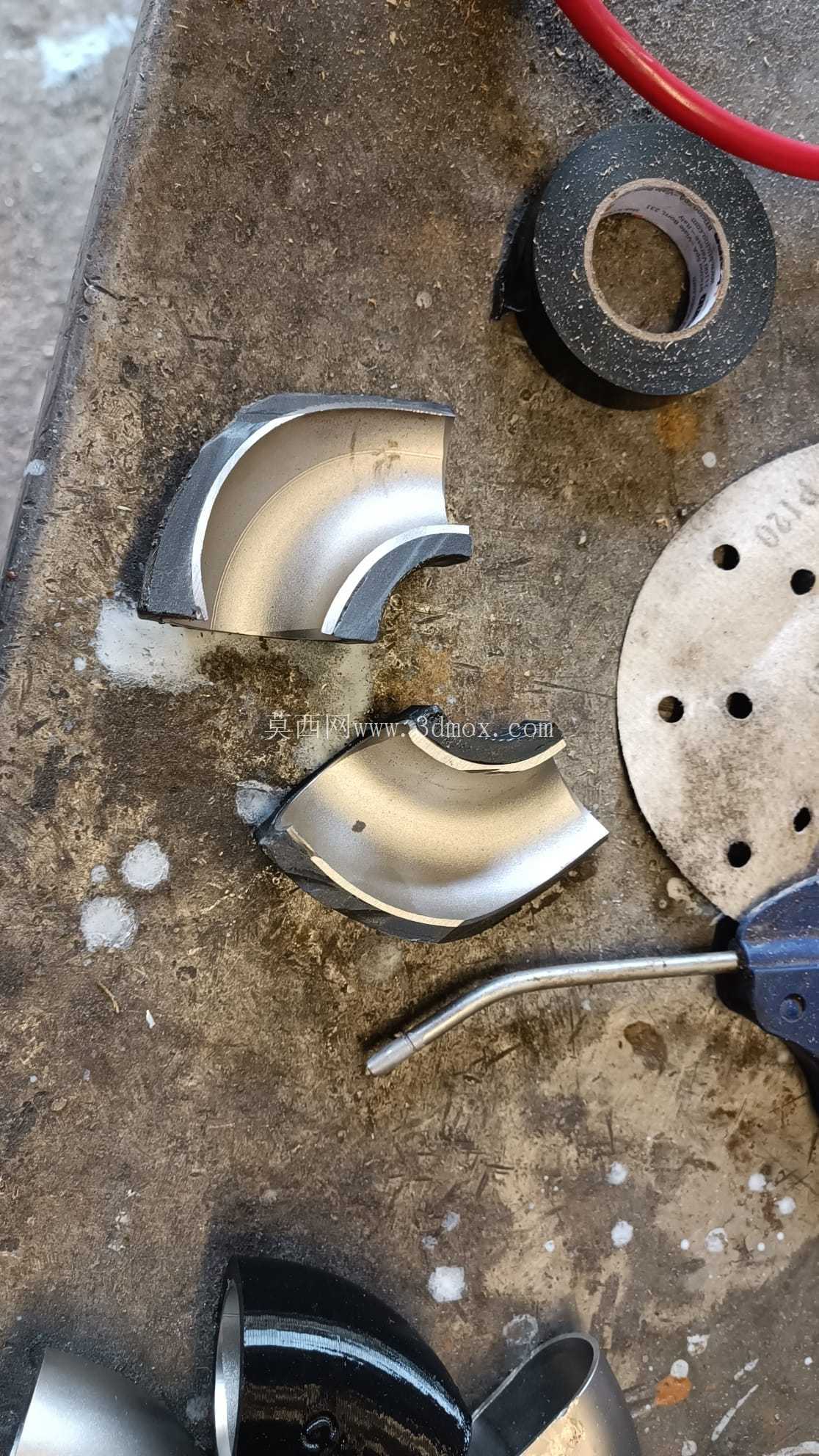

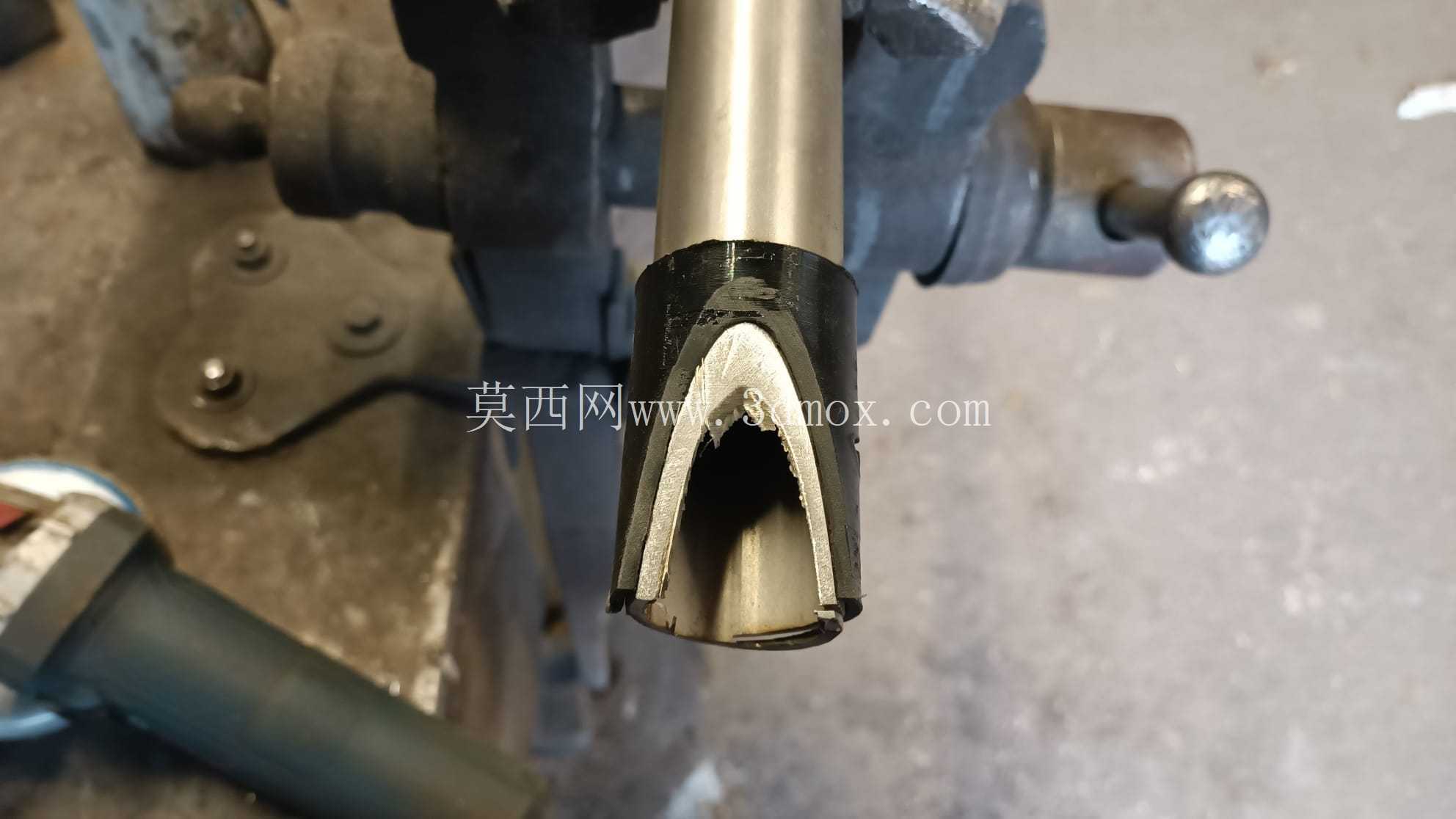

不同于铸造一体歧管的厚重感，这款管状焊接歧管的整体重量控制在3.2kg，比同位置的原厂铸铁排气歧管轻了近4kg，对于追求前后轴配重平衡的MX5车型来说，前轴重量的降低能直接提升车头的转向响应速度，符合轻量化改装的核心需求。管路的弯折工艺采用数控弯管机成型，每一段管路的弯折角度一致性误差不超过0.5度，批量生产的歧管都能保证安装位的完全互换，不会出现单件需要现场修配的问题。在实际台架测试中，搭配TD04-13T涡轮、对应调校的ECU程序，这套歧管能帮助1.6L的MX5发动机在0.5bar增压值下输出稳定的动力，排气背压比传统不等长高置歧管降低17%，高转速区间的动力衰减问题得到明显改善，同时涡轮的起压转速比高置布局提前了300转左右，日常街道驾驶的动力跟随性更好。
