适配ESP32开发板的手持遥控手柄壳体

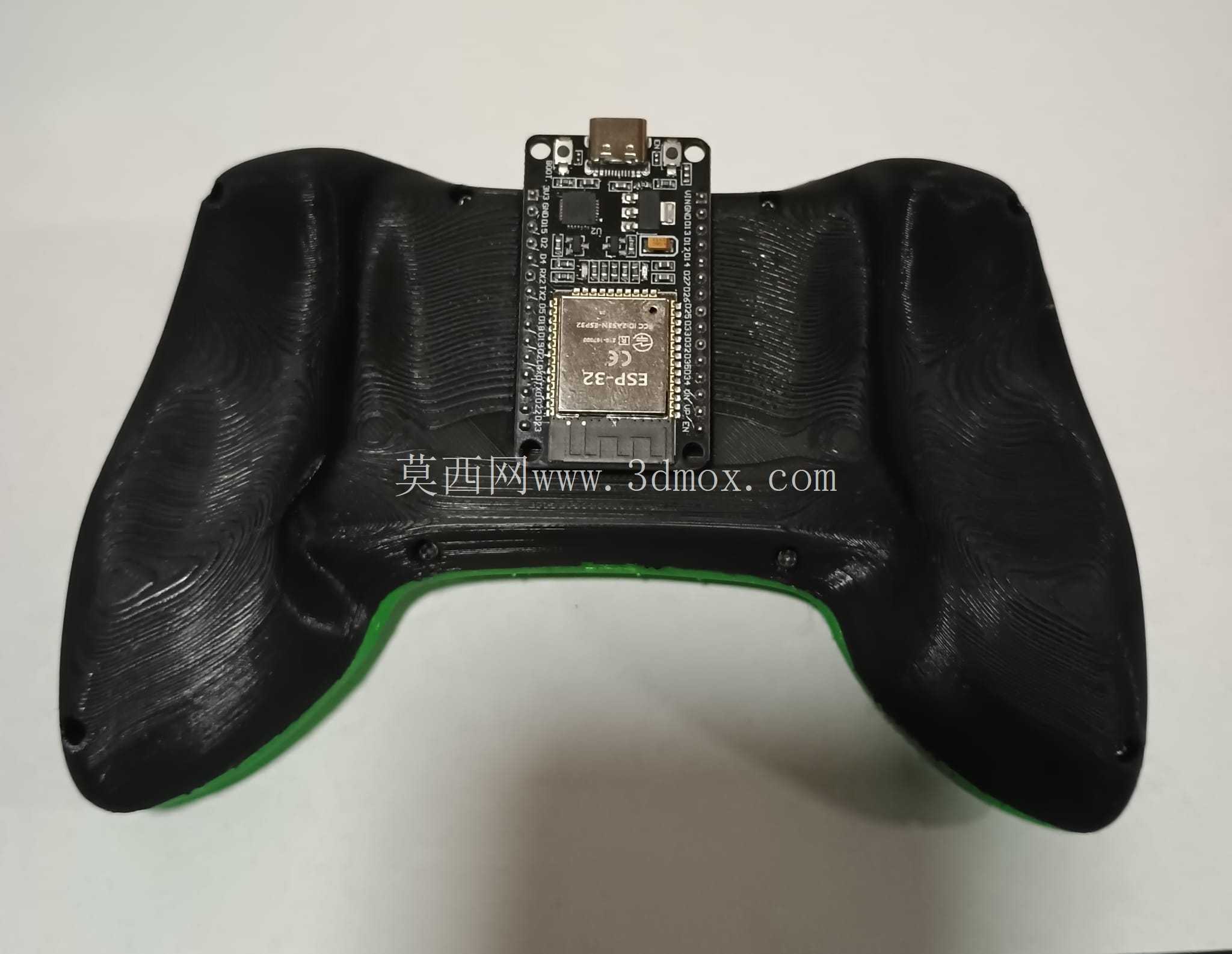

这款手持控制器壳体的设计初衷，是为嵌入式开发场景下的ESP32主控方案提供可直接落地的手持操作载体，目前在小型巡检机器人遥控、工业现场短距离无线调试终端、DIY创客类智能设备操控端都有明确的适配空间。不同于市面上通用的游戏手柄外壳，这款壳体从一开始就围绕ESP32模组的安装边界做结构适配，壳体内部预留的主控安装位完全匹配ESP32-WROOM系列模组的标准尺寸，周边同步留出了天线净空区域，避免金属壳体对2.4G无线信号造成屏蔽衰减，这一点在前期结构评审时就做了重点考量，毕竟无线操控类设备的信号稳定性是核心性能指标。

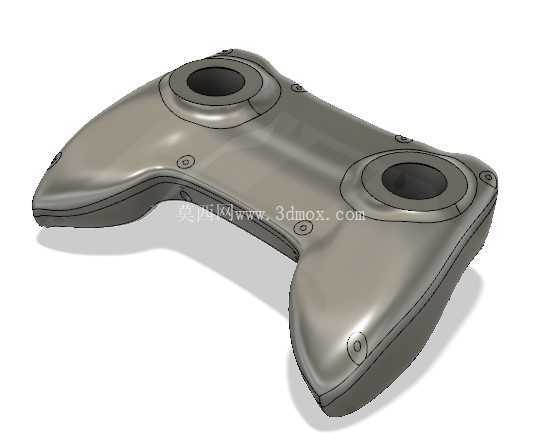

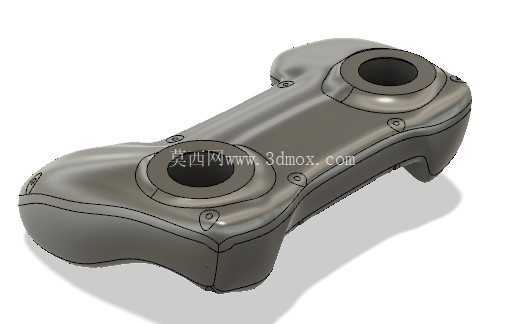

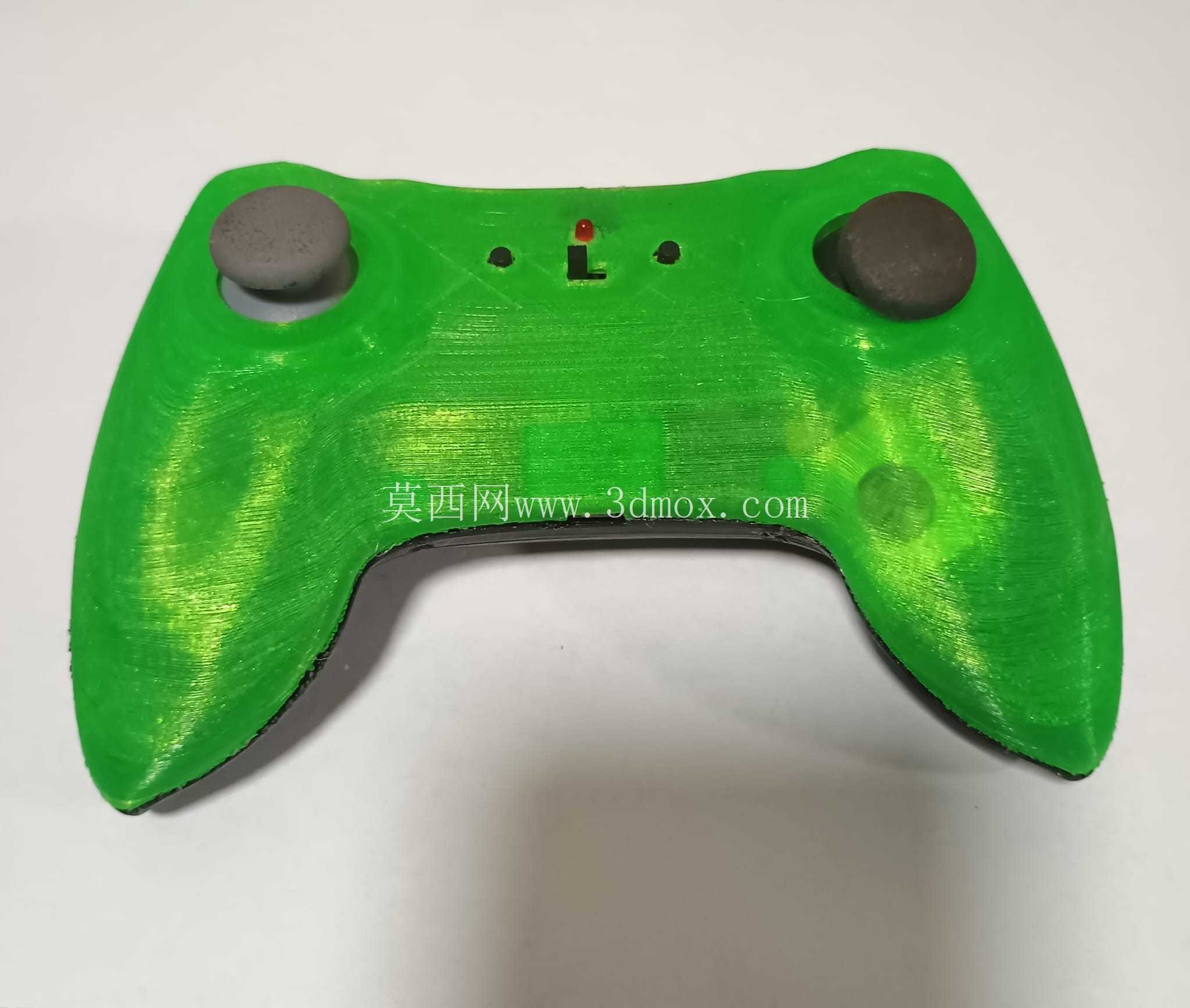

从外形轮廓来看，壳体采用对称式人体工学弧度设计，两侧握持区域的收腰弧度贴合成年人手掌自然弯曲的形态，长时间握持操作不会出现硌手的问题，整体横向宽度控制在150mm以内，纵向高度约110mm，壳体合模后的总厚度不超过35mm，单手握持时手指可以自然覆盖到壳体上方预留的两个摇杆安装位，不需要刻意调整手型就能完成全方向的摇杆操作。壳体上表面的两个圆形安装沉台，是专门为通用10mm轴径的模拟摇杆设计的，沉台深度刚好匹配摇杆底座的安装高度，装配后摇杆帽突出壳体表面约8mm，既不会因为突出过多容易在跌落时受冲击断裂，也不会因为突出量不足导致操作行程受限。

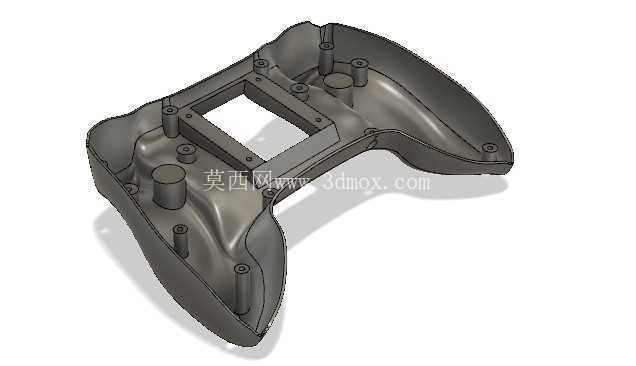

壳体边缘的六个小圆形凸台，是为自攻螺丝安装预留的柱位，每个柱位内部都做了2mm的壁厚加强，避免螺丝锁附时出现柱位开裂的问题，同时凸台突出壳体表面0.5mm，放置在平面上时可以避免壳体表面直接与桌面摩擦刮花。壳体的合模面做了0.8mm的止口设计，上下壳装配后可以实现自然的错位扣合，不需要额外添加密封胶条就能达到基础的防尘效果，适配普通工业车间的日常使用环境，如果需要在潮湿多尘的场景使用，只需要在止口位置添加一圈1mm直径的硅胶密封圈即可，不需要对壳体主体结构做修改。

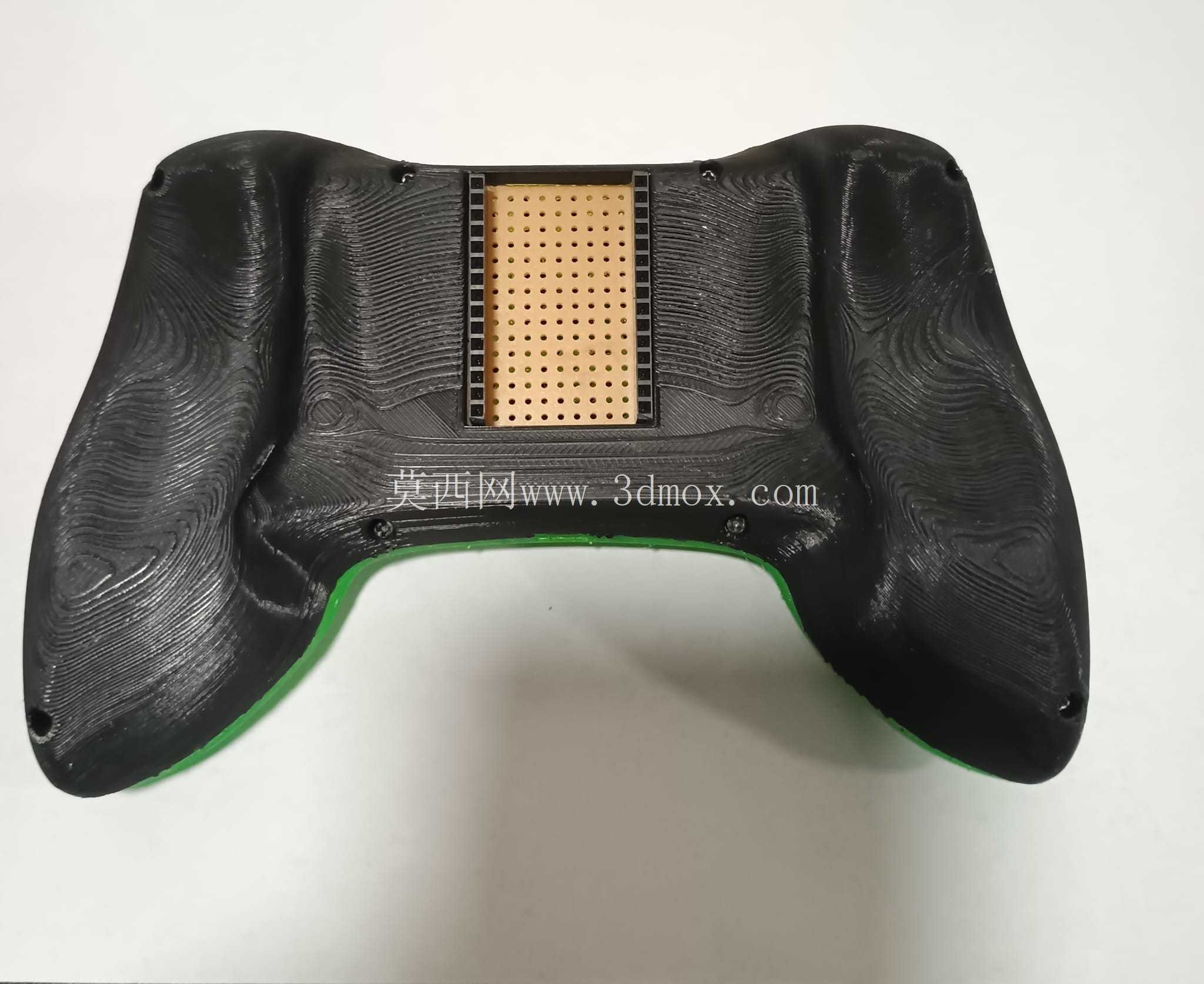

考虑到这款壳体采用压铸工艺生产，设计时所有的转角位置都做了R1.5以上的圆角过渡，避免压铸成型时出现应力集中导致的填充不满或者冷隔缺陷，壳体的基础壁厚统一控制在2mm，既保证了壳体的结构强度，在1.2米高度自由跌落至水泥地面时不会出现开裂变形，也不会因为壁厚过大导致压铸成型后出现缩孔、表面凹陷的问题。壳体内部除了主控安装位之外，还预留了18650电池仓的安装空间，可以容纳单节18650锂电池，配套的电源开关、充电接口的开孔位置都预留在壳体顶部的中间区域，接线时不需要额外飞线绕过结构柱，装配工序可以得到简化。

在实际的项目应用中，这款壳体可以直接作为小型AGV小车的手持遥控端外壳，只需要在内部加装ESP32主控、两个摇杆模块、电池及电源管理电路，就能实现100米范围内的无线运动控制，不需要再单独做外壳的开模设计，能大幅缩短项目的开发周期。对于创客群体的DIY项目来说，这款壳体的安装孔位都做了通用化设计，除了适配标准摇杆之外，也可以根据需求替换成按键、旋钮等其他操控元件，只需要对表面的安装沉台做简单的二次加工即可，不需要重新制作壳体模型。壳体的表面没有做多余的装饰纹理，预留了足够的丝印空间，可以根据不同的项目需求标注按键功能、设备编号等信息，适配不同行业的使用要求。
