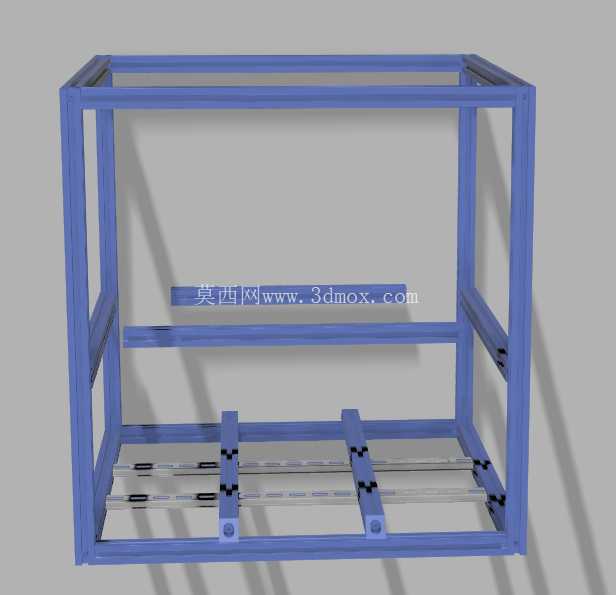

沃龙2.4规格300型设备支撑框架结构

　　在非标自动化生产线搭建、小型工业设备集成以及铸造产线周边工位改造的场景里，经常会遇到标准规格型材框架无法适配特定设备安装尺寸的问题，尤其是对应2.4系列安装基准的300幅面工位，市面上流通的标准框架要么安装孔位偏差过大，要么横梁承重分布不符合工位载荷要求，强行套用标准件往往会出现设备安装后晃动、后期运维拆装空间不足、底部走线与接液盘布局冲突等实际问题。这款支撑框架在设计之初，就是针对这类无现成标准件可用的工位需求做的定向开发，整体采用方管型材做主体受力结构，主框架的四根立柱采用等截面型材拼接，拼接位置采用内置角码加侧面顶丝的双重固定方式，避免了外置角码占用安装空间的问题，同时保证框架整体的抗扭性能，在单侧放置150kg载荷的工况下，框架侧面形变量可以控制在0.2mm以内，满足多数检测设备、小型加工工位的安装精度要求。

　　框架的横向支撑分为上下两个层级，上层的两根横梁距离框架顶部的安装面预留了12mm的沉台空间，用来嵌入安装台板的定位边，不需要额外加装台板压条就可以保证台板在水平方向不会出现滑移，下层的三根横向支撑梁做了高低差设计，中间位置的梁比两侧梁低20mm，专门用来布置设备的电气走线槽、气路快插接头以及小型接线端子排，避免管线与台板底部的安装部件出现干涉。底部的支撑脚采用可调式脚杯安装结构，每个脚杯的调节行程为30mm，可以适应车间地面不平整的安装环境，脚杯与地面接触的位置采用丁腈橡胶垫，既可以起到防滑作用，也能避免设备运行时的振动直接传递到地面，减少工位间的振动传递影响。框架的内部净空尺寸严格按照2.4系列300幅面设备的安装边界做设计，宽度方向净空300mm，深度方向净空240mm，高度方向的净空可以根据实际安装的设备高度做适配调整，本次设计的框架总高度为400mm，适合放置桌面型检测设备、小型铸造件后处理工位的工装台，以及生产线边的物料中转定位台。在设计过程中特意规避了常规型材框架容易出现的应力集中问题，所有型材的拼接端面都做了铣平处理，保证拼接面的贴合度达到90%以上，避免长期受力后出现框架变形，横梁与立柱的连接位置除了角码固定之外，还在受力较大的下层横梁位置加装了加强三角片，应对工位上可能出现的偏载工况。

　　框架的侧面预留了通用安装孔位，孔位间距按照标准工业型材的槽距做排布，后期可以根据需求加装侧封板、走线拖链支架、操作面板安装座等扩展部件，不需要重新在型材上打孔，降低后期改造的工作量。从实际使用场景来看，这类框架既可以作为独立的设备安装基座使用，也可以多个框架并排拼接组成长条形生产线工位，拼接时只需要在相邻框架的立柱侧面加装连接片就可以保证整体的拼接精度，不需要复杂的校准工作。针对铸造车间的使用环境，框架的表面处理采用喷塑工艺，相比普通的喷漆处理，喷塑层的耐磨性能和耐油污腐蚀性能更好，长期在有切削液、铸造脱模剂飞溅的环境下使用也不会出现表层脱落生锈的问题。

　　框架底部的横梁位置特意预留了接液盘的安装滑轨，在做铸造件打磨、检测工位使用时，可以直接抽拉安装接液盘，收集工位上滴落的切削液或者脱模剂残留，避免污染车间地面。在安装边界的考量上，框架的外部轮廓尺寸比内部安装净空每侧大40mm，也就是外部总宽度380mm，总深度320mm，在做产线布局时，只需要预留出这个尺寸的安装空间就可以顺利放置，不需要额外预留操作间隙，框架的前部没有设置横向遮挡梁，方便操作人员从正面取放工件、操作设备上的控制按钮，后部的横梁位置预留了走线孔，直径为50mm，可以容纳多根电缆和气路管线同时穿过，孔位边缘做了卷边处理，避免穿线时划伤管线外层绝缘层。
