适配HDPLEX氮化镓250W ATX电源集成连接器

在小体积装机、紧凑型工业控制主机的搭建场景里，ATX电源的外接供电接口冗余走线一直是结构设计里的痛点，尤其是采用无风扇氮化镓方案的HDPLEX 250W ATX电源，本身厚度控制极薄，常规外置AC输入接口的转接方案会额外占用机箱内部纵向空间，还容易因为转接件的公差出现接触不良、固定松动的问题。这款集成电源连接器的3D打印部件，核心就是把AC输入接口直接整合到电源本体的端侧，省去额外的转接支架与飞线，让电源在机箱内的安装边界更规整，适配SFF小机箱的紧凑安装需求。

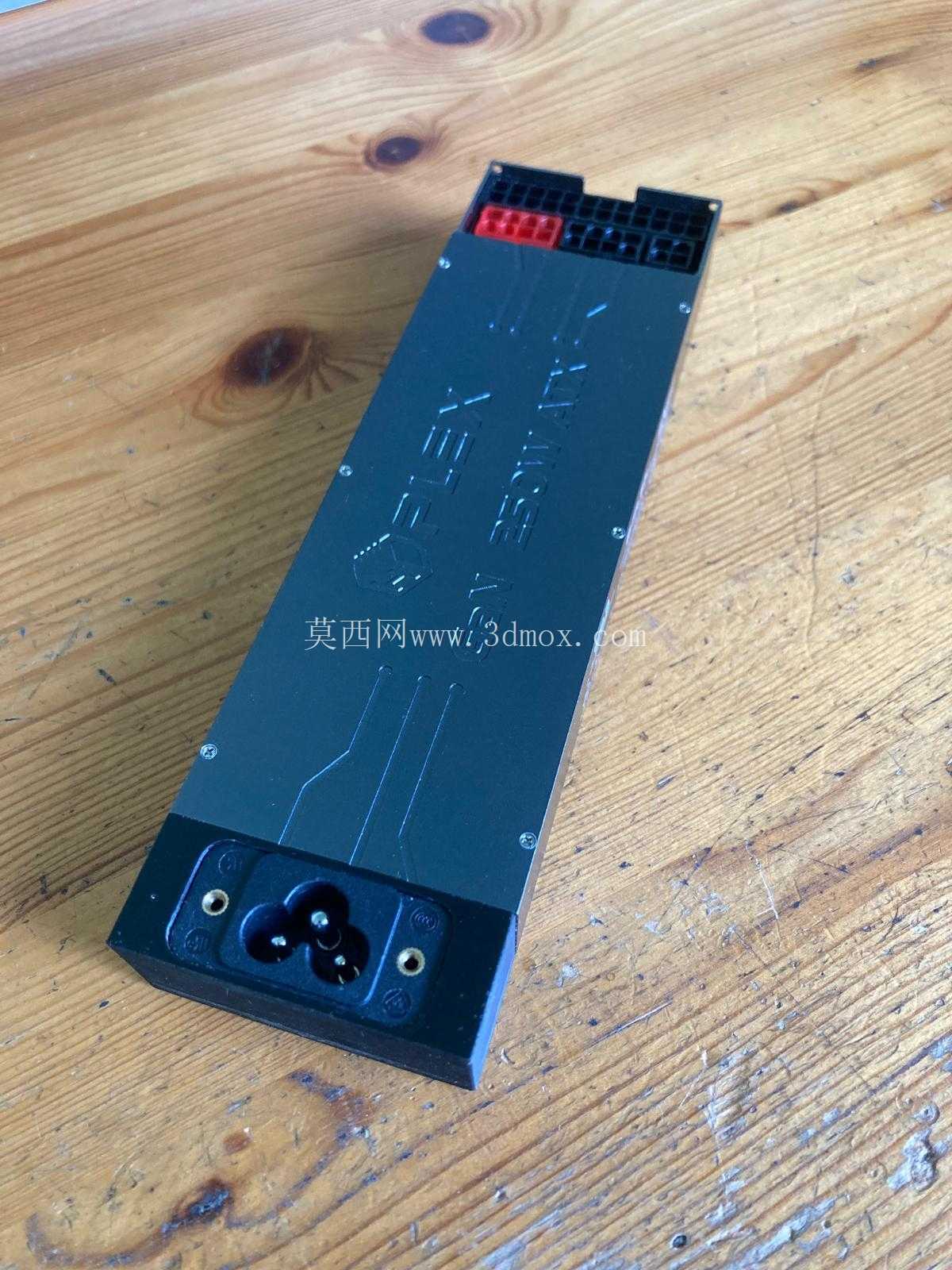

从实际使用场景来看，这类集成连接器主要面向两类应用，一类是追求极限体积的DIY ITX装机，尤其是采用无风扇电源的静音主机，机箱内部没有多余空间留给独立的AC输入座，把接口直接集成在电源端板上，可以让电源尾部与机箱背板的开孔直接对齐，不需要额外设计转接固定结构，装机时的走线长度也能精准控制，不会因为线材冗余挤压内部风道；另一类是紧凑型工业控制设备的内置供电改造，这类设备往往对内部空间利用率要求极高，电源模块需要紧贴机箱内壁安装，常规的外接插座会突出电源本体3-5mm，很容易和机箱内的控制板、走线槽产生干涉，集成式的设计把接口完全嵌入电源端板的轮廓内，安装后电源整体外轮廓保持平整，不会出现突出的结构件。

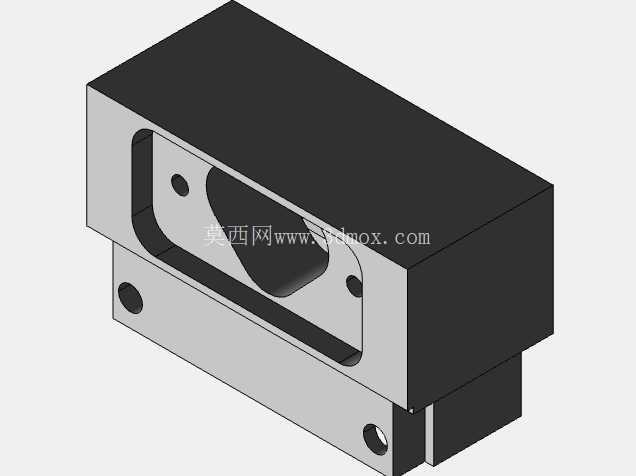

设计思路上，这款部件完全贴合HDPLEX GaN 250W ATX电源的端板外形做匹配，首先是定位基准完全参照电源端板原有的固定孔位，不需要对电源本体做任何打孔、切割改造，直接利用原有螺丝位就能完成固定，安装时不会破坏电源的原有结构与绝缘防护。接口位置的开孔严格匹配梅花AC插座的安装尺寸，插座嵌入后背部的焊盘位置刚好对准电源PCB的AC输入焊盘，焊接后不需要额外的固定胶就能保持稳定，同时端板两侧预留了接地弹片的安装位，保证AC输入的接地可靠性，避免因为3D打印件的绝缘特性影响接地导通。

外形尺寸与安装边界方面，整个部件完全贴合电源端板的长宽尺寸，厚度控制在2mm以内，安装后不会超出电源本体的原有外轮廓，电源装入机箱时，连接器的接口面刚好和机箱背板的AC开孔齐平，不会出现接口凹陷或者突出过多的问题。部件上的固定孔位和电源原有孔位的同轴度公差控制在0.1mm以内，安装时不需要额外扩孔或者打磨，直接用原有螺丝就能锁紧，锁紧后部件和电源端板完全贴合，没有缝隙，不会因为长期使用出现积灰或者松动的问题。接口周围做了1mm的凸台结构，刚好嵌入机箱背板的开孔内，起到辅助定位的作用，装机时不需要反复调整电源位置就能让接口和机箱开孔对齐，降低小机箱装机的调试难度。

从结构强度来看，部件采用的是适配3D打印的壁厚设计，插座安装位的壁厚加厚到3mm，足以承受日常插拔电源线时的外力，不会因为多次插拔出现开裂或者变形。同时部件表面做了平整处理，和电源端板贴合的一面没有凸起的打印层纹，保证安装后贴合紧密，不会出现缝隙导致的EMI泄漏问题。对于无风扇电源的应用场景来说，这个集成部件没有遮挡电源本体的散热面，不会影响电源的被动散热效率，安装后电源的整体散热路径和原厂状态保持一致，不会因为加装部件导致电源温升过高。

在实际装配过程中，这个部件的设计也考虑了焊接操作的空间，接口背部的焊盘位置预留了足够的操作空间，不需要把电源完全拆开就能完成焊接，只需要拆开电源端盖就能露出AC输入的焊盘，焊好插座后直接把部件固定在端板上即可，改装门槛很低，不需要专业的结构改造工具。同时部件上预留了线卡的位置，焊接后的输入线可以通过线卡固定，避免拉扯线材导致焊盘脱落，提升长期使用的可靠性。

对于SFF装机的从业者来说，这类集成化的转接部件解决了小体积电源安装时的接口干涉问题，不需要单独定制机箱的AC开孔位置，只要按照标准ATX电源的背板开孔设计机箱，就能适配这款改装后的电源，降低了小机箱的设计难度。在工业设备的集成应用里，这种集成式的连接器也减少了内部的转接部件数量，降低了连接点的接触电阻，提升供电系统的长期可靠性，尤其是在振动较大的工业场景下，集成式的固定方式比分立的转接支架抗振性能更好，不会因为长期振动出现接口松动的问题。
