哈斯机床手机支架替换锁紧螺母结构

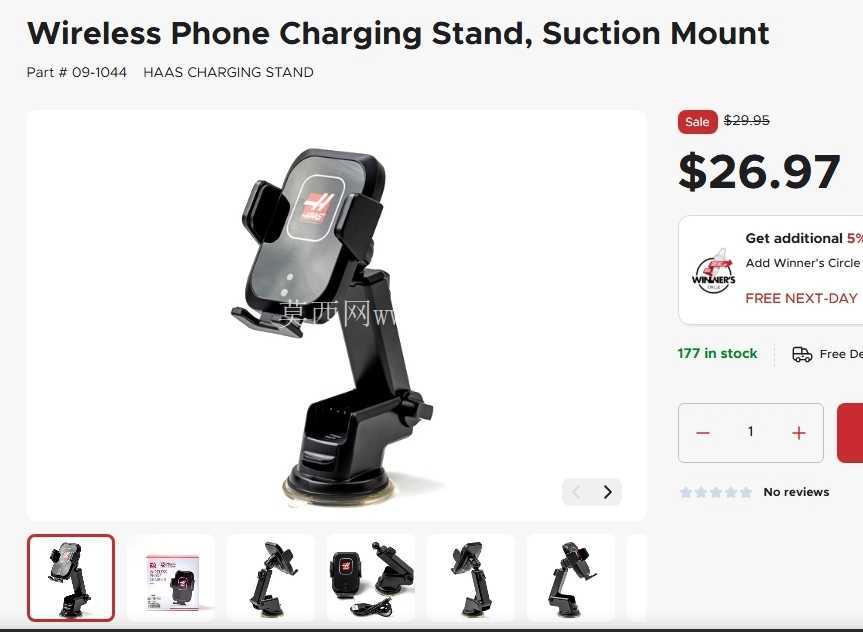

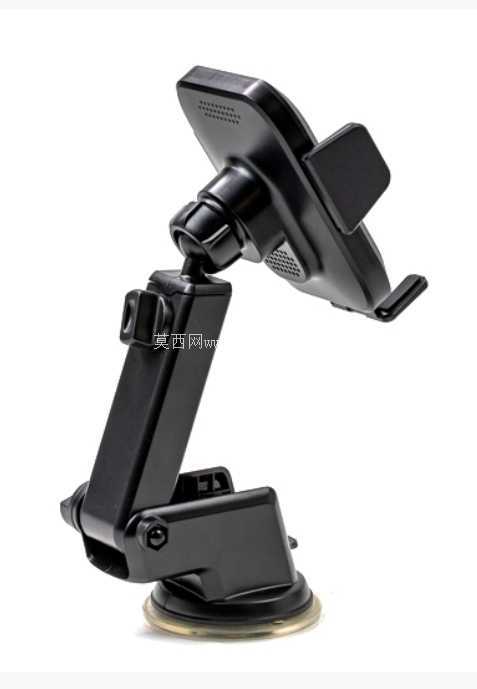

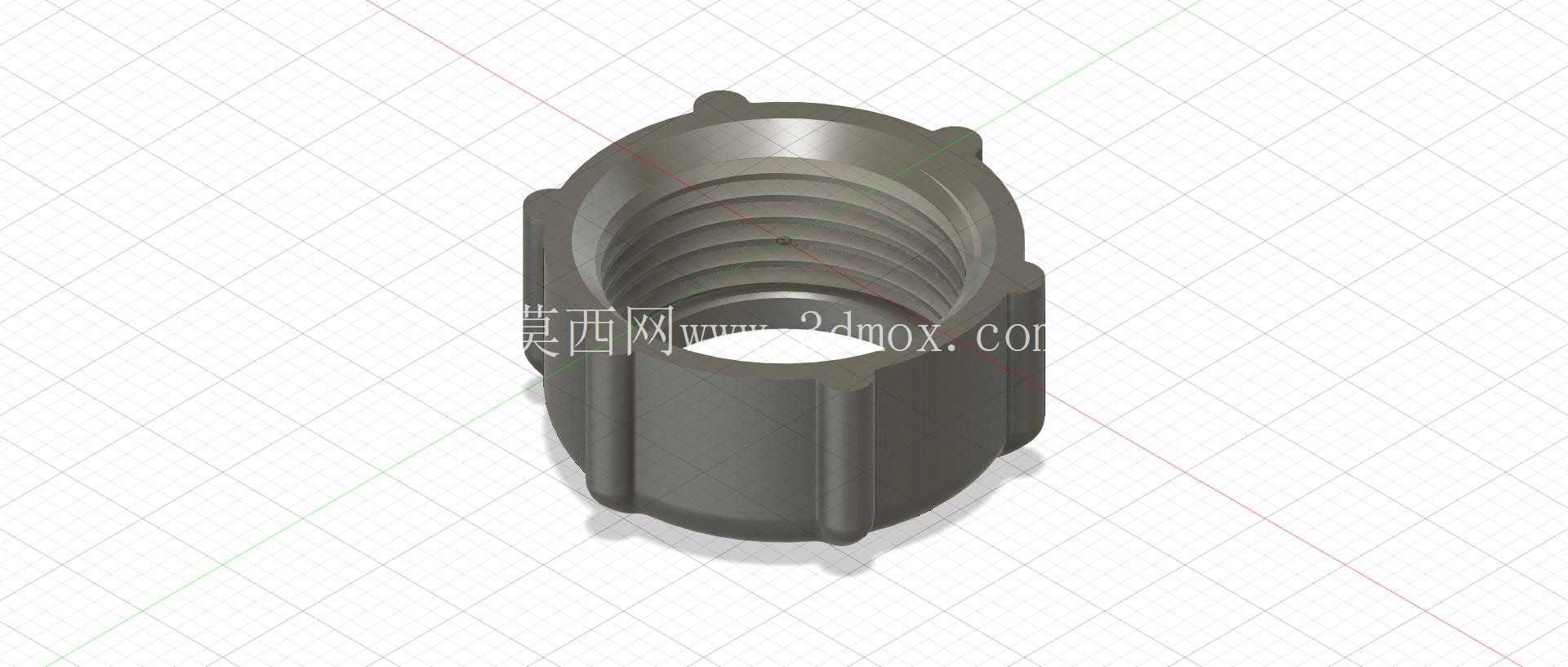

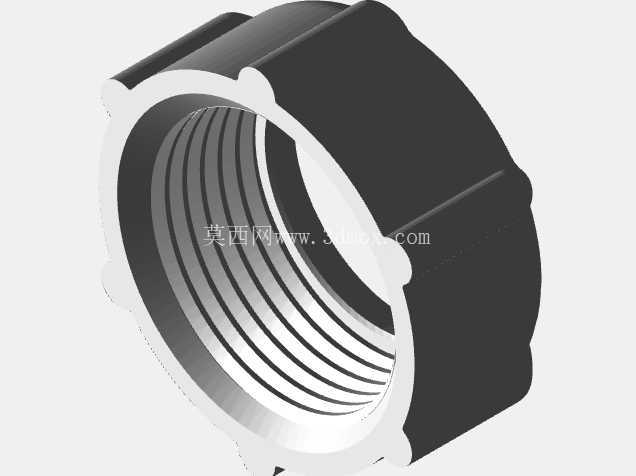

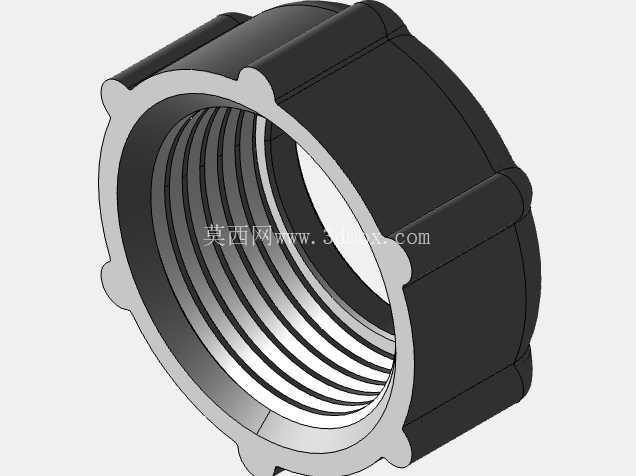

　　在立式加工中心的日常操作场景中，操作面板旁的手机支架是一线操作人员用来对照工艺单、记录加工参数、调取刀路程序参考的常用辅助附件，长期受机床运行的振动、操作时的触碰拉扯，支架铰接位置的锁紧螺母很容易出现螺纹滑牙、锁紧失效的问题，一旦螺母损坏，支架的枢轴球头和夹紧法兰就无法保持固定角度，手机容易滑落，既影响操作效率，也存在磕碰操作面板、掉入加工区域的安全隐患。这款替换锁紧螺母就是针对VF2-SS型号哈斯立式加工中心配套手机支架的锁紧失效问题设计的，核心作用是替代原损坏的原厂螺母，实现支架枢轴部位的可靠锁紧，让支架可以稳定固定在操作人员需要的观察角度，不会因为机床的主轴振动、换刀冲击出现角度偏移。从功能特性来看，螺母采用内螺纹设计，螺纹规格为M22x1.5，属于细牙螺纹范畴，细牙螺纹的螺距更小，螺纹升角更低，锁紧后的自锁性能更好，刚好适配机床持续振动的工作场景，不容易出现松脱。螺母外侧设计了多道轴向的凸棱防滑结构，不需要借助扳手类工具，直接用手就可以拧紧或者松开，方便操作人员随时调整支架角度，调整到位后徒手拧紧就能获得足够的锁紧力，不需要额外工具辅助，适配车间现场快速调整的使用需求。

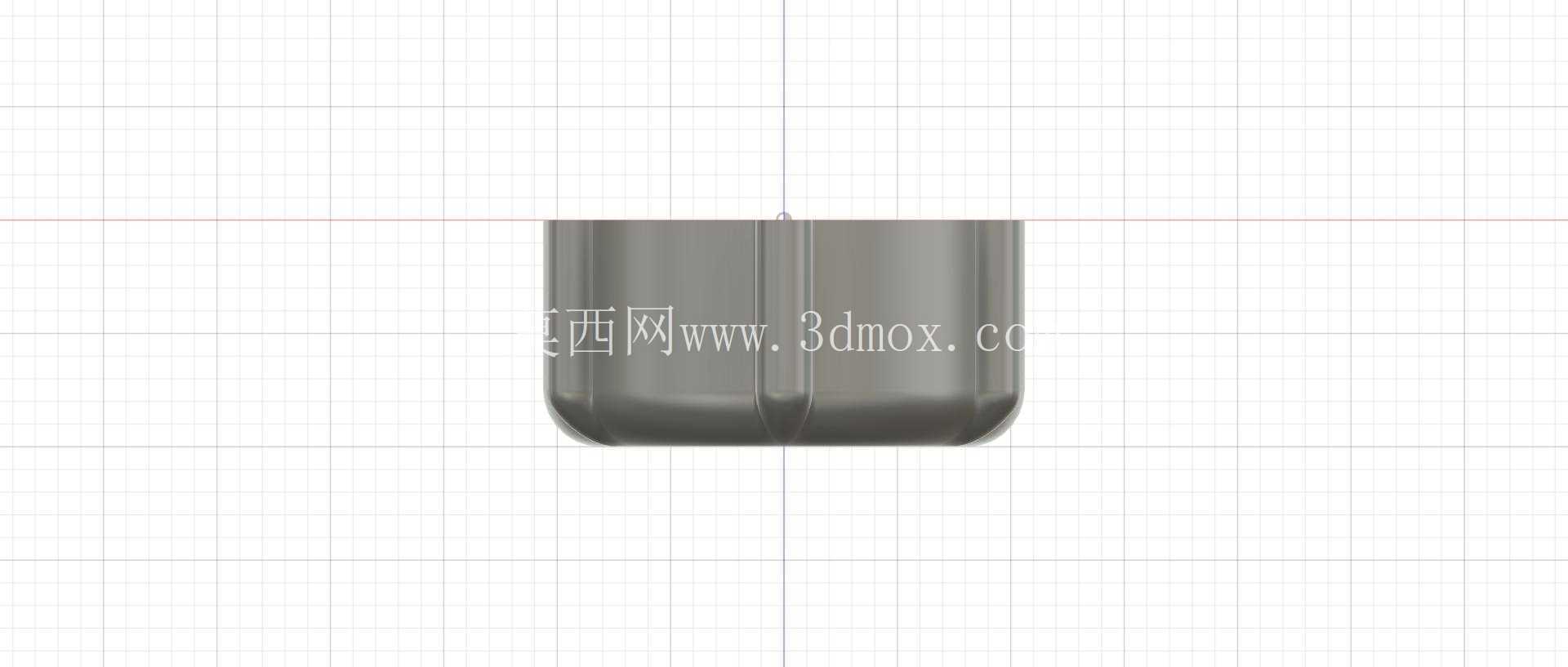

　　设计过程中，首先是对原损坏螺母的残件进行尺寸测绘，因为原螺母碎裂后没有完整的样件，螺纹参数的确定是核心难点，需要对照支架枢轴的外螺纹进行反复配试，同时测量枢轴球头的安装间隙、夹紧法兰的配合孔径，确定螺母的总高度、内螺纹的有效旋合长度，确保螺纹旋合后可以给夹紧法兰提供足够的轴向压力，既能够压紧枢轴球头实现角度固定，又不会因为旋合行程过长导致球头被压死无法调整角度。外形尺寸方面，螺母的外径适配原安装位置的空间边界，外侧的凸棱高度控制在合理范围，不会和支架的周边结构产生干涉，安装后可以完全嵌入原支架的安装位，不需要对原有支架做任何打孔、打磨类的修改，直接替换损坏的原螺母即可完成修复。

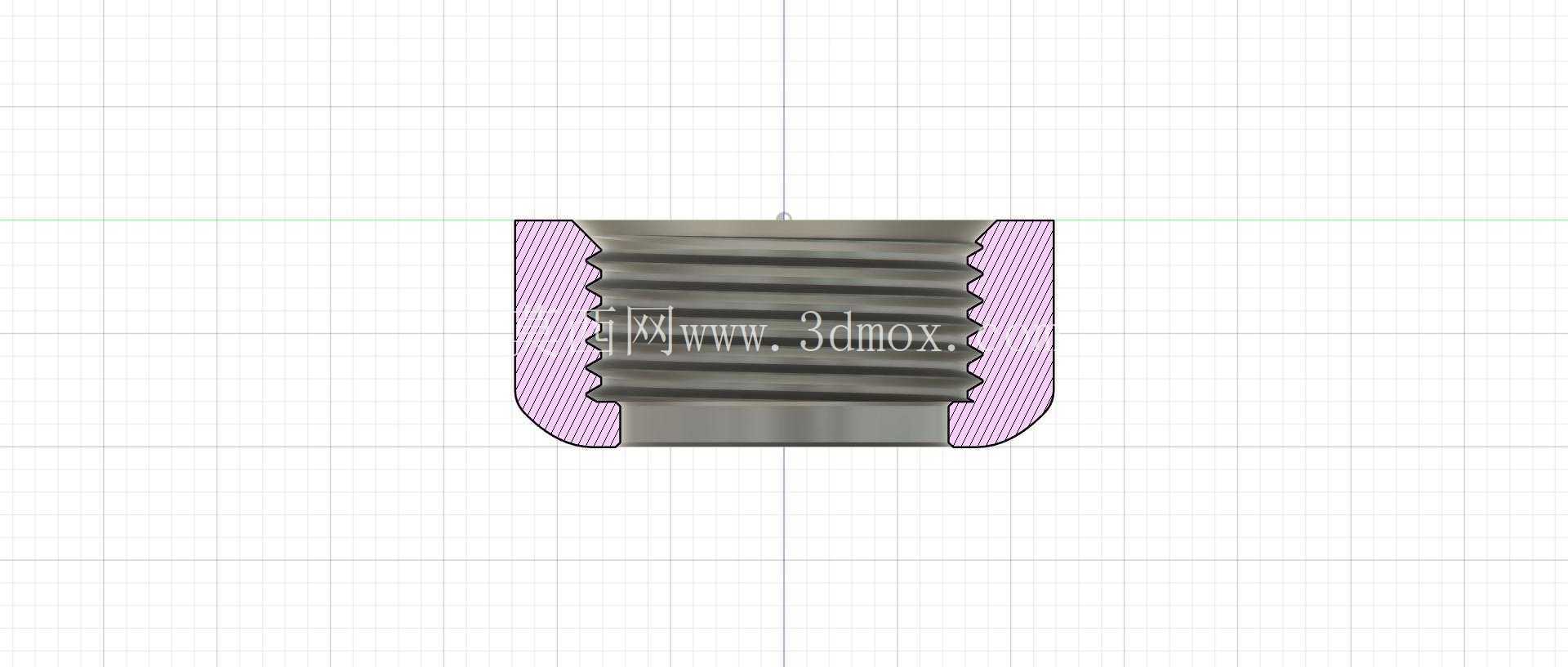

　　从安装边界来看，螺母的内螺纹深度需要覆盖枢轴螺纹的有效配合段，端面的压紧面做了平整处理，和夹紧法兰的接触面贴合度高，锁紧时的压力分布均匀，不会出现偏压导致的球头转动卡滞问题。螺母的外壁厚度经过核算，满足徒手拧紧时的强度需求，即使在机床持续运行的振动环境下，也不会出现螺纹变形、外壁开裂的问题。在实际使用场景中，这类小尺寸的紧固件损坏后，原厂配件的采购周期长，往往需要等待数周的供货时间，会给日常操作带来不便，而通过三维建模完成参数化设计后，可以借助车间的3D打印设备快速制作出替换件，短时间内就能完成支架的修复，恢复支架的使用功能。

　　设计时也充分考虑了3D打印的工艺特性，螺母的整体结构没有复杂的倒扣、薄壁结构，打印时不需要添加过多支撑，成型后的螺纹部位经过简单的清理就可以直接旋合使用，成型后的零件强度满足日常手动锁紧的受力需求，完全可以替代原厂的塑料或者金属螺母实现长期使用。不同于标准件螺母，这款定制化的锁紧螺母完全匹配哈斯机床这款特定手机支架的安装尺寸，外侧的防滑凸棱也是针对徒手操作的需求设计，比标准的六角螺母更适合这个需要频繁调整松紧的使用场景，调整角度时不需要寻找扳手，直接手拧操作即可，更贴合车间现场的使用习惯。
