铰接式重载起重吊钩锁扣结构

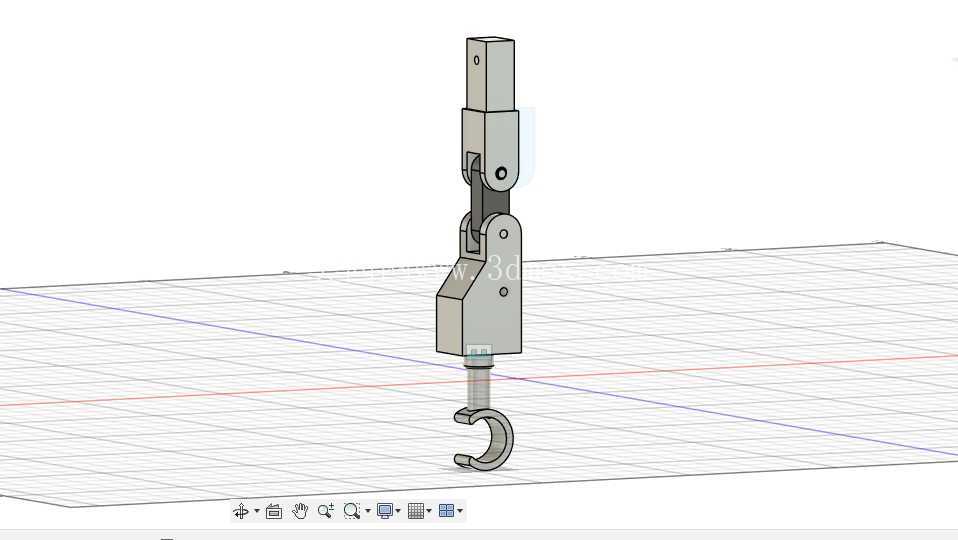

　　这款铰接式起重吊钩结构，核心服务于工业吊装、物料转运场景下的重物挂接作业，常见于车间行吊、小型起重设备、物流装卸工位的配套挂接端，区别于普通固定式吊钩，其多段铰接的结构设计能够适配吊装过程中重物的小幅摆动，避免硬连接带来的应力集中问题，降低挂接部位的金属疲劳风险。从功能特性来看，整个结构分为上部安装杆、中部铰接连接段、下部钩体三个核心部分，上部安装杆为方型截面杆件，杆身预留两个同轴定位销孔，用于和起重设备的伸缩端、吊具连接座完成固定，安装时可根据对接端的尺寸选择对应销孔穿入定位销，适配不同规格的吊具接口，安装边界上，上部杆体的截面尺寸控制在常规吊具连接座的卡槽范围内，不需要额外加工转接件即可完成装配。

　　中部的铰接段采用双组铰接副设计，第一组铰接副连接上部安装杆与中间连接臂，允许钩体在垂直于安装杆轴线的平面内完成小角度偏转，第二组铰接副连接中间连接臂与下部钩体的安装座，允许钩体沿吊装拉力方向做小幅转动，两组铰接副的销轴都采用带防脱卡槽的圆柱销设计，装配后销轴端部加装卡簧限位，避免吊装过程中销轴脱出引发安全事故，铰接副的配合间隙控制在0.1mm以内，既保证转动灵活性，又不会因为间隙过大导致吊装时钩体出现异常晃动。下部钩体采用大开口C型设计，钩尖部位做了圆弧过渡处理，挂接钢丝绳、吊装带时不会割伤索具表面，钩身的截面为渐变式设计，靠近铰接座的位置截面厚度更大，向钩尖位置逐步收窄，在保证承重强度的前提下尽可能降低整体自重。

　　设计过程中优先考虑了受力传递路径，吊装时的拉力从钩体沿铰接副轴线垂直向上传递，所有铰接部位的受力方向都与销轴轴线垂直，避免销轴承受径向剪切力之外的附加载荷，每个铰接部位的接触端面都做了铣平处理，保证接触面贴合度达到85%以上，减少局部压溃的风险。在安装边界的考量上，整个结构收拢状态下的总长度适配多数小型起重设备的吊具安装行程，不会因为结构过长导致起重设备的起升高度被过多占用，钩体的开口尺寸能够覆盖常规吊装作业中常用的钢丝绳、卸扣、吊装带的挂接尺寸，不需要额外搭配转接卸扣即可完成多数场景的挂接作业。

　　结构的所有棱角位置都做了R2以上的圆角处理，避免装配和使用过程中划伤操作人员，铰接部位的转动阻尼经过适配调整，空载状态下钩体不会随意晃动，挂接重物时又能灵活偏转抵消摆动应力，实际使用中能够有效降低吊装作业中因为重物摆动带来的吊具损耗，同时提升挂接操作的便捷性，操作人员挂接索具时可以直接转动钩体对准索具位置，不需要挪动整个起重设备来对位，在狭小空间内的吊装作业中优势尤为明显。
