可焊接式小型多孔面包板结构设计

在电子电路原型验证、小批量功能样机试制的日常工作中，经常会遇到临时搭试电路需要反复调整走线、更换元器件的场景，常规面包板多为插接式结构，存在接触电阻不稳定、大电流工况下易发热松脱的问题，而直接在通用覆铜板上焊接又会因为走线固定后修改难度大，浪费大量制版与焊接时间。这款可焊接迷你面包板的设计，正是瞄准了实验室原型开发、小批量功能验证、学生电子竞赛备赛这类需要兼顾焊接可靠性与搭试灵活性的场景，填补了插接面包板与定制PCB之间的使用空白。

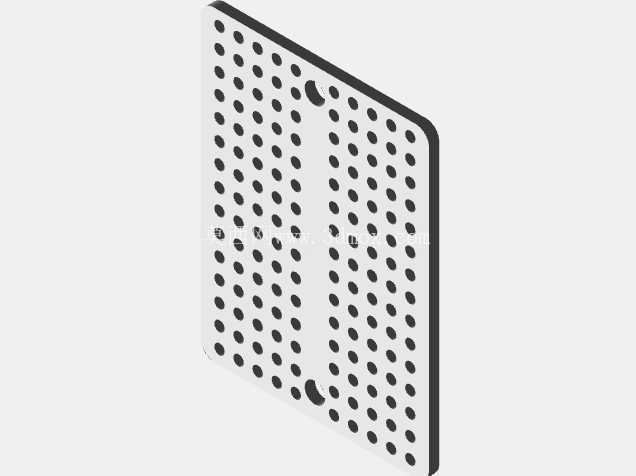

从功能特性来看，这款基板采用整板阵列式通孔设计，孔位按照标准面包板的间距排布，兼容常规直插式电子元器件的引脚尺寸，既可以像普通面包板一样按照孔位规律快速搭建电路逻辑，又能直接将元器件引脚与基板焊接固定，避免插接结构带来的接触不良问题，适合需要做振动测试、长时间通电老化的原型电路使用。板身预留的长条形无孔区域，可作为公共走线区或者电源母线布设位，方便使用者统一布设电源正负极与公共地线，减少跨线杂乱的问题，板体上下两端的半圆定位缺口，可配合治具上的定位柱快速固定，在批量焊接作业时不需要额外做夹持定位，提升小批量试制的装配效率。

设计思路上，这款基板没有沿用常规面包板的塑料基座加金属弹片结构，而是采用一体化平板式结构，整体厚度控制在适配常规波峰焊与手工焊接的范围，既保证焊接时板身不会因为高温产生形变，又能控制整体重量，方便直接嵌入到小型样机的外壳内部作为固定基板使用。孔位排布经过优化，相邻孔位的间距严格匹配直插元器件的引脚公差，避免出现元器件插装时引脚错位、无法顺利插入的问题，孔壁做了均匀的镀铜处理，保证焊接时焊锡能够顺利浸润孔壁，形成可靠的电气连接，同时避免多次拆焊后孔位铜箔脱落的问题。板身边缘做了圆角处理，没有尖锐的毛刺，在手工拿取焊接时不会划伤操作人员，也能避免在装入外壳时与壳体内部的其他结构产生干涉。

从安装边界来看，这款迷你面包板的整体尺寸适配小型手持设备、桌面实验装置的内部安装空间，不需要额外预留过大的装配余量，板身的四个角附近可根据实际安装需求自行打孔固定，不会破坏内部的孔位阵列结构，使用者可以根据自己的外壳安装柱位置灵活选择固定点位。在实际使用场景中，这款基板既可以作为高校电子类专业学生课程设计、创新竞赛的电路搭试载体，也可以作为企业研发部门快速验证电路功能的临时基板，对于一些产量极小的定制化电子装置，甚至可以直接作为最终产品的内部电路基板使用，省去开模定制PCB的周期与成本。

不同于常规的实验用面包板，这款可焊接结构的基板能够承受更高的工作电流，接触电阻远低于插接式结构，在做功率电路、电机驱动类电路的原型验证时，不会因为接触点发热导致电路工作不稳定，也不会因为轻微的振动导致插接元器件松脱。板身的多孔阵列设计也支持灵活的走线方式，使用者既可以在板的正面焊接元器件，也可以在背面布设飞线，根据电路的复杂程度自由调整布线方案，不需要受限于预制PCB的走线约束。对于需要反复修改电路参数的研发场景，拆焊元器件后孔位依然可以重复使用，不会因为几次拆焊就导致基板报废，整体耐用性远高于一次性覆铜板，也比反复制作打样PCB的研发效率更高。在日常的电子制作活动中，这款迷你基板也适合作为入门爱好者练习焊接、搭建简单电路的载体，孔位规整容易定位，新手焊接时不容易出现焊盘粘连的问题，能够帮助初学者快速掌握直插元器件的焊接技巧，同时完成简单电路的功能验证。
