大众车型遮阳板固定定位卡扣结构

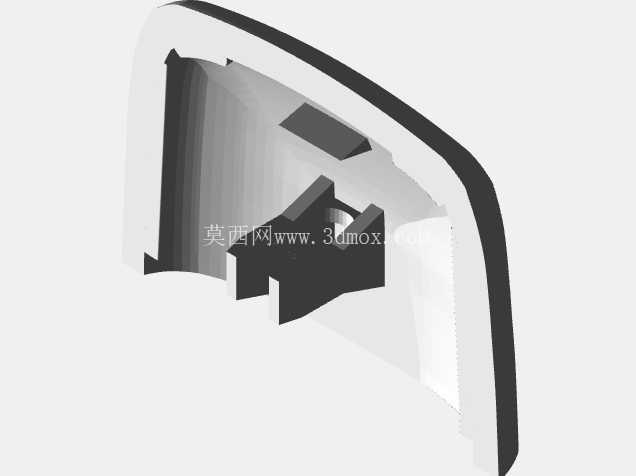

　　日常做内饰件结构验证时，这类小尺寸定位件往往是容易被忽略的点，实际装车后遮阳板的翻转旷量、复位异响，大半都和这类定位卡扣的配合公差有关。这个零件的核心作用是给遮阳板旋转轴端提供轴向与径向的双重定位，同时填补遮阳板盖板与车顶内饰安装基座之间的装配间隙，避免车辆行驶过程中内饰件之间产生摩擦异响。从结构形态来看，零件整体采用带弧形外缘的座体设计，外缘弧度完全匹配遮阳板盖板的内侧曲面轮廓，安装后能完全嵌入盖板的预留槽位，不会出现突出的棱边剐蹭内饰面料。座体上伸出的两个弹性插脚是核心功能结构，插脚的倾斜角度、倒钩的卡接量经过反复调整，卡入车顶基座的安装孔后，既能保证足够的拉拔力防止遮阳板在频繁翻转过程中松脱，又不会因为卡接过紧导致后期维修拆卸时撬断插脚。插脚与座体的连接位置做了渐变式的壁厚过渡，最薄处0.8mm，能提供适度的弹性变形量，装配时插脚受挤压向内收拢，穿过安装孔后自动回弹卡紧，不需要额外的紧固件就能完成固定，能有效减少总装车间的装配工序时长。

　　做这类小尺寸内饰件的结构设计时，首先要考虑的是材料成型后的收缩率对配合尺寸的影响，如果采用常规PLA材料做样件验证，插脚位置因为壁厚较薄，冷却后容易出现应力集中，反复翻转受力后很容易在根部出现断裂，实际批量生产时多选用耐疲劳性能更好的PBT或者PETG材料，能承受上万次的遮阳板翻转操作而不出现结构失效。安装边界方面，零件的整体厚度控制在12mm以内，完全容纳在遮阳板盖板的内侧空腔里，不会占用额外的车顶内饰空间，座体背面的定位凸台和安装基座上的定位凹槽一一对应，装配时能快速找准安装位置，不会出现装偏导致的遮阳板转动卡滞。

　　这类定位件虽然尺寸小，但是对尺寸精度的要求并不低，插脚之间的中心距公差需要控制在±0.1mm以内，否则要么装不进安装孔，要么装完之后旷量过大，遮阳板翻转到上止点时会出现松垮晃动的情况。设计过程中还特意在座体与盖板贴合的面上做了0.2mm的微凸筋，装配后筋条被轻微压溃，能填补两者之间的微小间隙，避免车辆经过颠簸路面时两个塑料件之间碰撞产生异响。弧形外缘的边缘位置做了R0.5的圆角处理，不会在装配时割伤工人的手指，也不会刮坏遮阳板盖板的PVC面料。

　　从实际装车验证的情况来看，这个结构的卡扣能适配对应车型的遮阳板安装位，翻转操作时的阻尼感均匀，没有卡顿或者松旷的问题，在高低温环境测试中，-30℃到80℃的温度区间内，插脚的弹性保持率能达到85%以上，不会因为低温变脆断裂，也不会因为高温软化导致卡接力下降。做这类小零件的三维建模时，需要特别注意拔模角度的设置，插脚位置的拔模角度控制在1.5度，既方便注塑脱模，又不会影响卡接的有效配合长度，座体上的加强筋位置也要做足够的圆角过渡，避免应力集中导致的零件开裂。
