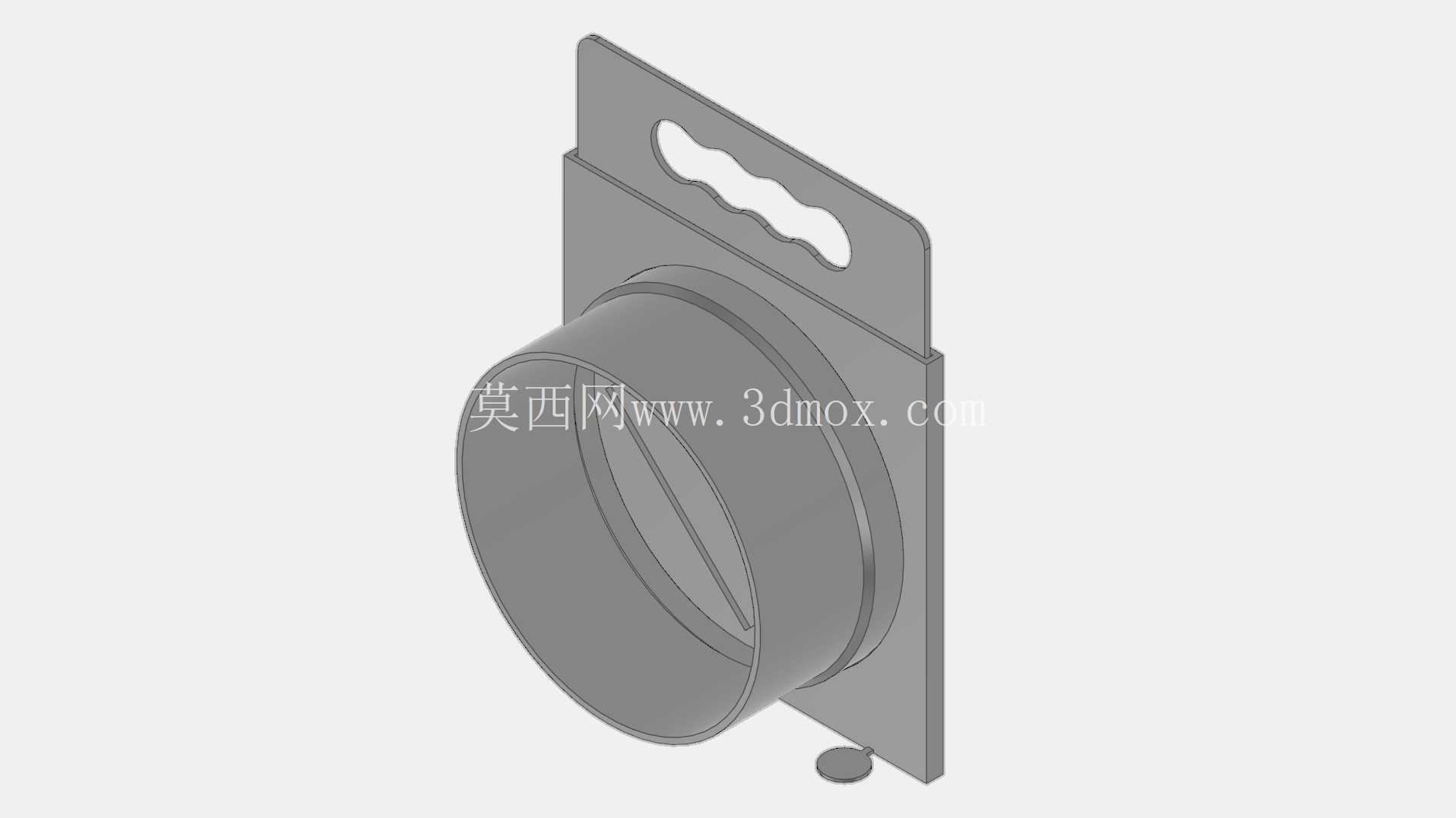

用于 110 毫米圆形管道的手动空气滑动阻尼器

该项目是一款手动空气滑动风门，专为 110 毫米圆形风管设计。 该模型是在 Fusion 360 中创建的，并作为完整的项目共享。 它既可以用作功能部件，也可以用作参数化建模或 CNC 刀具路径生成的参考。项目概述该组件由三个主要组件组成：阻尼器主体（外壳）设计为作为单个部件进行 3D 打印，无需支撑推荐打印方向：垂直为了提高床粘附力，该模型在底座上包括临时支脚/垫这些支脚应在打印后切断 110 毫米管道连接器 阻尼器主体的每一侧都需要一个连接器打印两个相同的零件，不带支撑连接器旨在 打印后粘在阻尼器主体上滑动门（阻尼板）带手柄切口的平坦部件厚度：2 毫米可以进行 3D 打印，但 Fusion 360 项目还包括用于从 ABS 等板材进行 CNC 切割（例如在刳刨机或铣床上）的制造工作区设置制造说明所有打印零件均设计用于无支撑打印该项目包括设计和制造数据 CNC 配置可用作刀具路径设置和 CAM 的参考 工作流程预期用途此设计适用于：DIY 通风系统灰尘收集或空气控制系统教育目的（Fusion 360 建模和 CAM）包含完整的 Fusion 360 项目。 您可以根据您的需要随意调整、修改或重用它。
