Homematic系统PWM调光器DIY原型结构

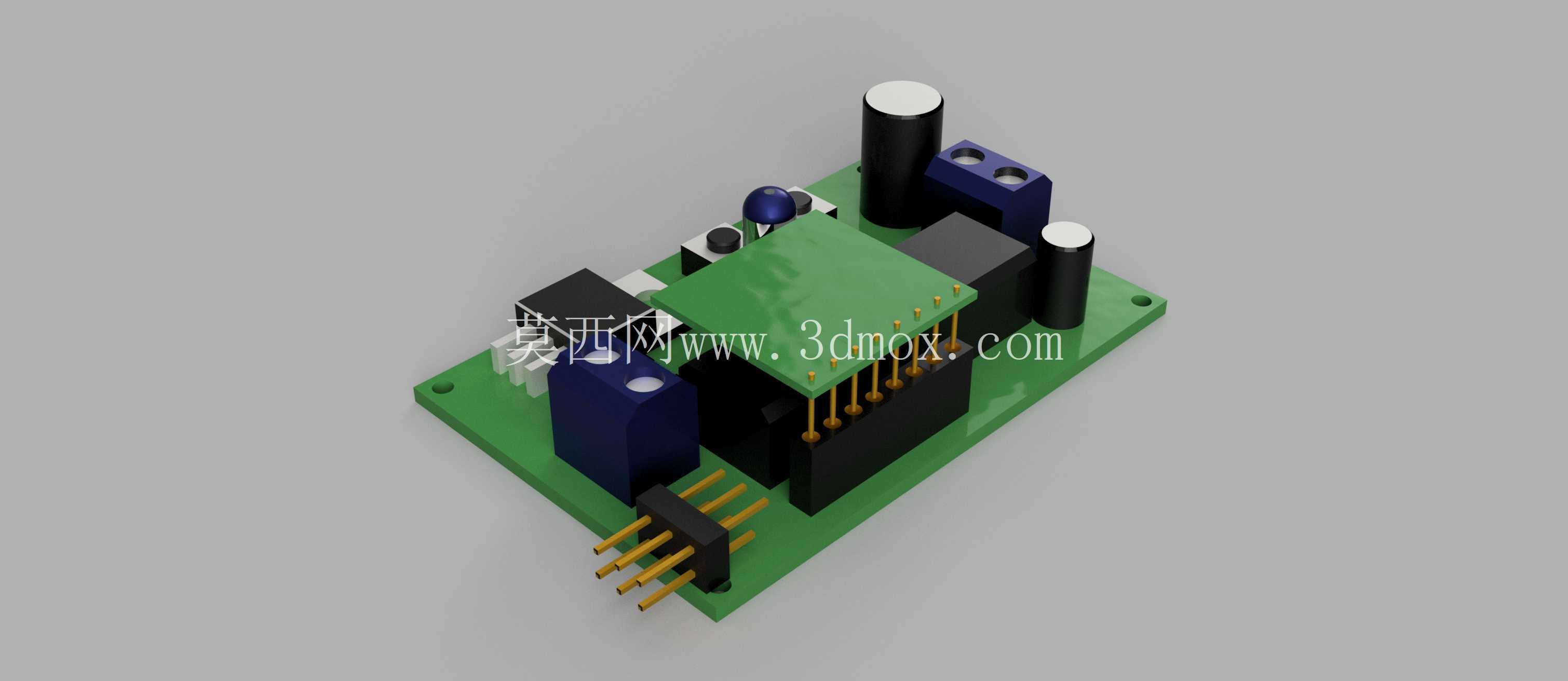

　　这款DIY原型是面向Homematic智能家居系统开发的PWM调光控制单元，核心控制单元采用Atmega328P作为主控芯片，整体采用直插式PCB板载布局，所有功能元件均焊接在绿色玻纤PCB基板上，基板预留标准安装孔位，可直接固定在86型暗盒内部或者智能家居控制箱的DIN导轨安装位上，适配常规家装弱电改造的安装空间要求。从实际应用场景来看，这类自制调光单元主要用于智能家居改造项目中，针对传统白炽灯、低压LED灯带等负载做无级亮度调节，相比市面上成品调光模块，自制版本可以根据实际负载功率灵活调整MOS管选型与外围散热结构，适配小到3W的床头灯、大到上百瓦的客厅主灯组的调光需求，同时可以直接接入Homematic系统的无线通讯链路，和现有智能家居传感器、场景面板做联动，比如配合人体传感器实现人来灯亮的渐亮效果、配合光照传感器实现恒照度控制，避免成品模块功能固化无法适配个性化场景的问题。

　　从功能特性来看，板载集成了AC-DC降压单元，可直接接入家用220V交流电取电，不需要额外搭配独立电源模块，降压单元采用电解电容加电感的滤波组合，输出稳定的5V直流电压给主控芯片与PWM信号发生电路供电，信号输出端预留排针接口，可直接外接可控硅或者MOS管驱动模块，根据负载类型选择对应的驱动方案，板载的蓝色接线端子分别对应火线进、火线出以及信号扩展接口，接线时不需要额外焊接导线，直接用螺丝刀压接即可，方便后期调试与维护。设计思路上完全遵循DIY电子项目的实用化原则，没有做多余的装饰性结构，所有元件布局都优先考虑焊接便利性与后期改造成本，主控芯片采用直插DIP封装，相比贴片封装更适合手工焊接，新手也能完成组装，电解电容、电感等大尺寸元件全部布置在PCB板边缘位置，避免和中间的主控芯片、排针接口产生干涉，板载的黑色排母座预留了程序烧录接口，后期可以根据实际使用需求修改调光曲线、最小亮度阈值、渐变速率等参数，不需要重新拆焊芯片。

　　外形尺寸方面，整个PCB板长宽控制在50mm*40mm范围内，最高的电解电容元件高度不超过25mm，安装时不需要预留过大的竖向空间，常规86型暗盒内部深度完全可以容纳，安装孔位采用3mm直径的标准孔，孔距适配常规的PCB固定铜柱，不需要额外定制安装支架，直接用M3螺丝就能完成固定。从结构细节来看，板载的蓝色电位器用于手动校准最小输出亮度，避免低负载下LED灯出现频闪问题，黑色的拨码开关可以切换调光模式，分别对应前缘切相、后缘切相两种调光方式，适配不同类型的调光负载，板载的红色电源指示灯可以直观显示模块供电状态，调试时不需要额外接万用表就能判断供电是否正常。

　　实际使用中，这类自制调光模块的散热设计也做了针对性考虑，功率驱动部分的元件全部布置在PCB板边缘，靠近安装孔位的位置，可以借助安装铜柱将热量传导到固定金属板上，长时间满负载运行也不会出现过热保护的问题，PCB板走线采用大电流加宽处理，主回路走线宽度达到2mm，可承受最大5A的持续电流，满足常规家用照明负载的电流要求。对于结构设计从业者来说，这类电子组装类的三维建模重点在于元件布局的干涉检查，需要提前确认每个直插元件的引脚长度、焊接后的突出高度，避免组装时出现元件顶到外壳、或者引脚互相短路的问题，同时要预留足够的接线空间，保证接线端子操作时不会被周边元件挡住螺丝刀的操作空间，安装孔位的位置要避开板上的走线层，避免固定螺丝压破走线造成短路。
