工业车间工具车专用杆式限位锁具结构

在离散制造车间的日常运维场景中，工具车是工位间流转刀具、量具、工装夹具的核心载具，多数车间的工具车无自带锁止结构，在工位停靠、上下物料、临时存放精密工具时，容易受外力碰撞发生滑移，或是非授权人员随意取用工具，造成工具遗失、工位物料混乱，甚至引发精密量具磕碰报废的问题，这款杆式锁具正是针对这类场景开发的专用锁止部件。

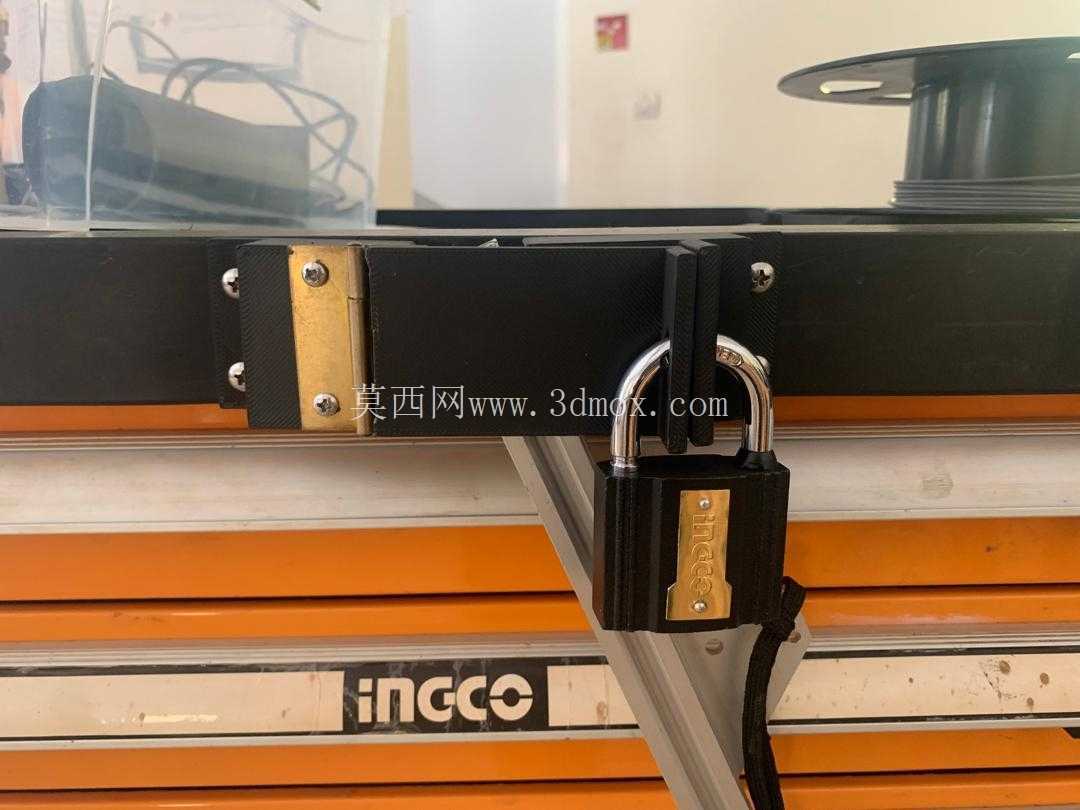

从实际使用逻辑来看，这款锁具不需要对现有工具车做大规模改造，可直接适配多数采用方管框架结构的常规工具车，安装时仅需在工具车侧边框架对应位置加工两个安装孔，通过锁具本体两侧带孔的安装耳片，用标准紧固件即可完成固定，不需要额外焊接或者切割原有车架结构，适配性较强。锁具的核心动作逻辑是通过内置的滑动杆实现锁止，当工具车停靠在指定工位的停靠位时，扳动锁具的操作端，滑动杆向外伸出，卡入工位地面预先设置的限位卡槽或是相邻工位的固定挡块结构中，即可限制工具车的轮体移动，此时在锁具的锁孔位置挂装普通挂锁，就能锁定滑动杆的位置，避免无关人员随意拨动锁杆打开锁具，既可以防止工具车滑移，也能对车内存放的工具起到一定的管控作用。

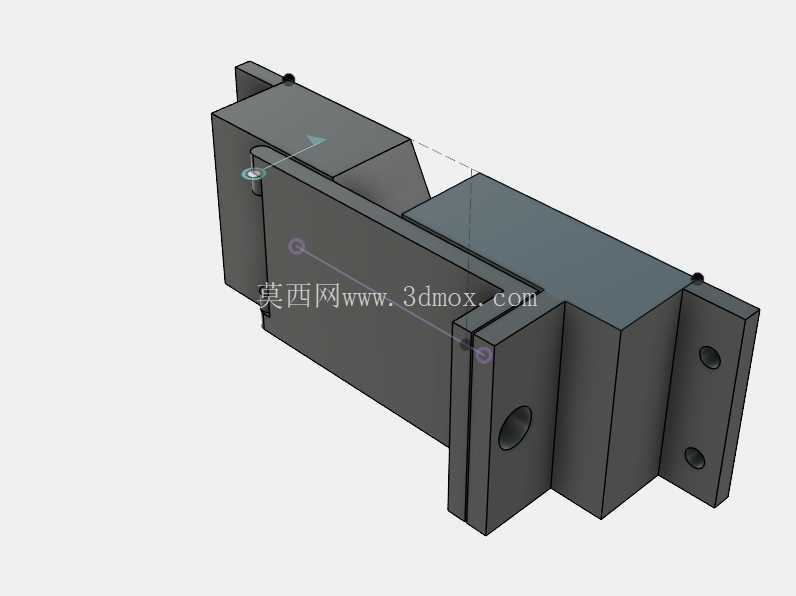

在结构设计层面，这款锁具整体采用长方体块状本体作为承载主体，滑动杆与本体之间采用间隙配合的滑动结构，没有复杂的传动零件，加工难度低，日常使用过程中不容易出现卡滞故障。本体两侧的安装耳片与主体为一体化结构，安装孔的位置经过匹配设计，安装后锁具本体与工具车框架侧面完全贴合，不会突出过多占用通道空间，也避免了车间内转运物料时被周转箱剐蹭的风险。锁杆的伸出长度经过合理设定，既能够保证卡入限位结构后有足够的锁止深度，不会受轻微震动就脱出，也不会因为伸出过长导致人员通行时被绊倒。锁具的操作端设置在本体上方，操作人员站在工具车侧边无需弯腰就可以完成锁止和解锁动作，操作动线符合车间作业的人机工程要求，不需要额外俯身操作，减少日常使用的动作负担。

从安装边界来看，这款锁具的整体厚度控制在较薄的区间，安装后突出车架表面的尺寸较小，不会影响工具车原有层板、抽屉的安装与开合，适配市面上多数层板式、抽屉式工具车的侧边安装空间。锁具的滑动杆行程经过优化，不需要在工具车框架上开设过长的滑槽，仅需对应锁杆伸出和收回的两个极限位置做简单的让位处理即可，不会大幅降低车架方管的结构强度。在日常维护层面，这款锁具没有易损的弹性零件，仅需定期在滑动杆配合位置涂抹少量润滑脂，就可以保证长期顺畅使用，即使在车间多粉尘、少量切削油飞溅的环境下，也不容易出现堵塞、锈蚀的问题，能够适配机加工车间、装配车间、维修车间等多种工业场景的使用需求。

不同于民用锁具复杂的锁芯结构，这款工业用锁具的设计核心是可靠、易装、低成本，不需要精密的锁芯零件，仅通过挂锁实现权限管控，在满足车间工具车锁止需求的前提下，尽可能降低了制造成本和维护成本，也避免了因为锁芯损坏导致锁具无法打开、影响工具正常取用的问题。锁具的本体结构采用等壁厚设计，在三维建模过程中可以直接通过拉伸、切除等基础特征完成建模，零件的加工工艺性好，适合采用常规的铣削、板材切割工艺完成加工，不需要特殊的加工设备，小批量制作也能控制较低的成本。在实际选型适配时，技术人员可以根据自身所用工具车的方管尺寸，对安装耳片的间距、锁杆的直径做小幅调整，不需要改动核心的滑动锁止结构，即可快速适配不同规格的工具车，结构的延展性较强。
