华硕紧凑型充电块3D打印适配外壳

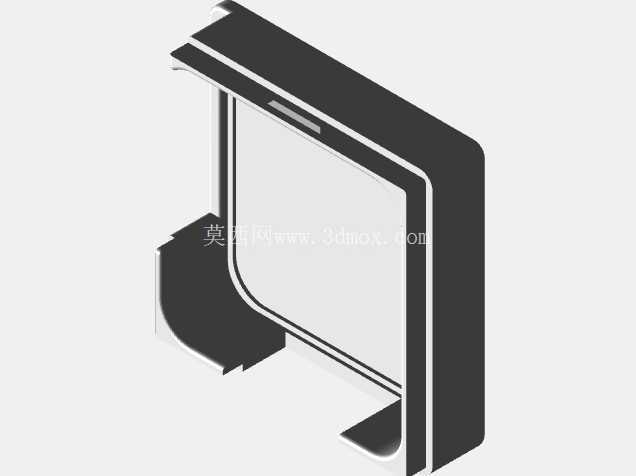

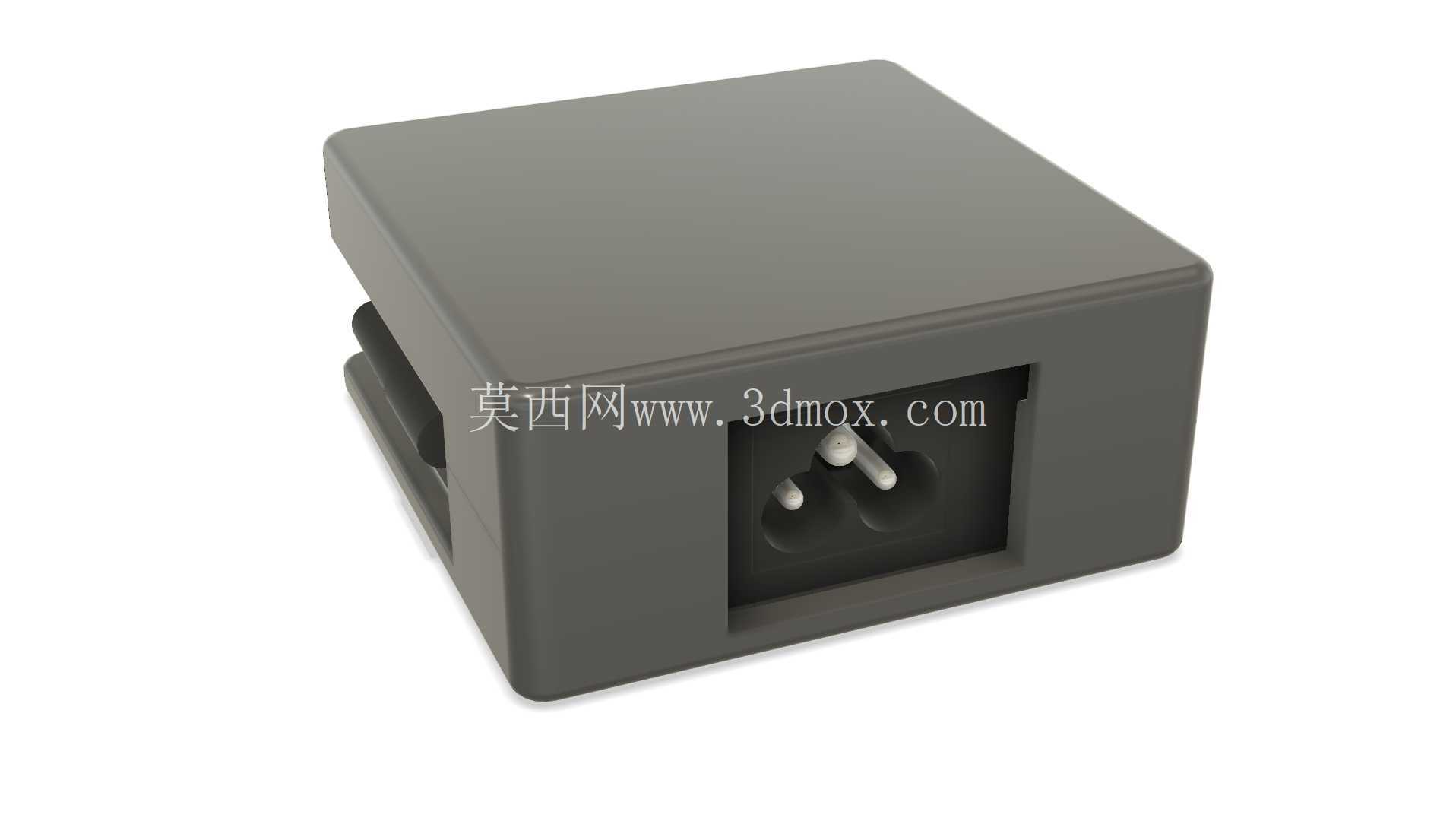

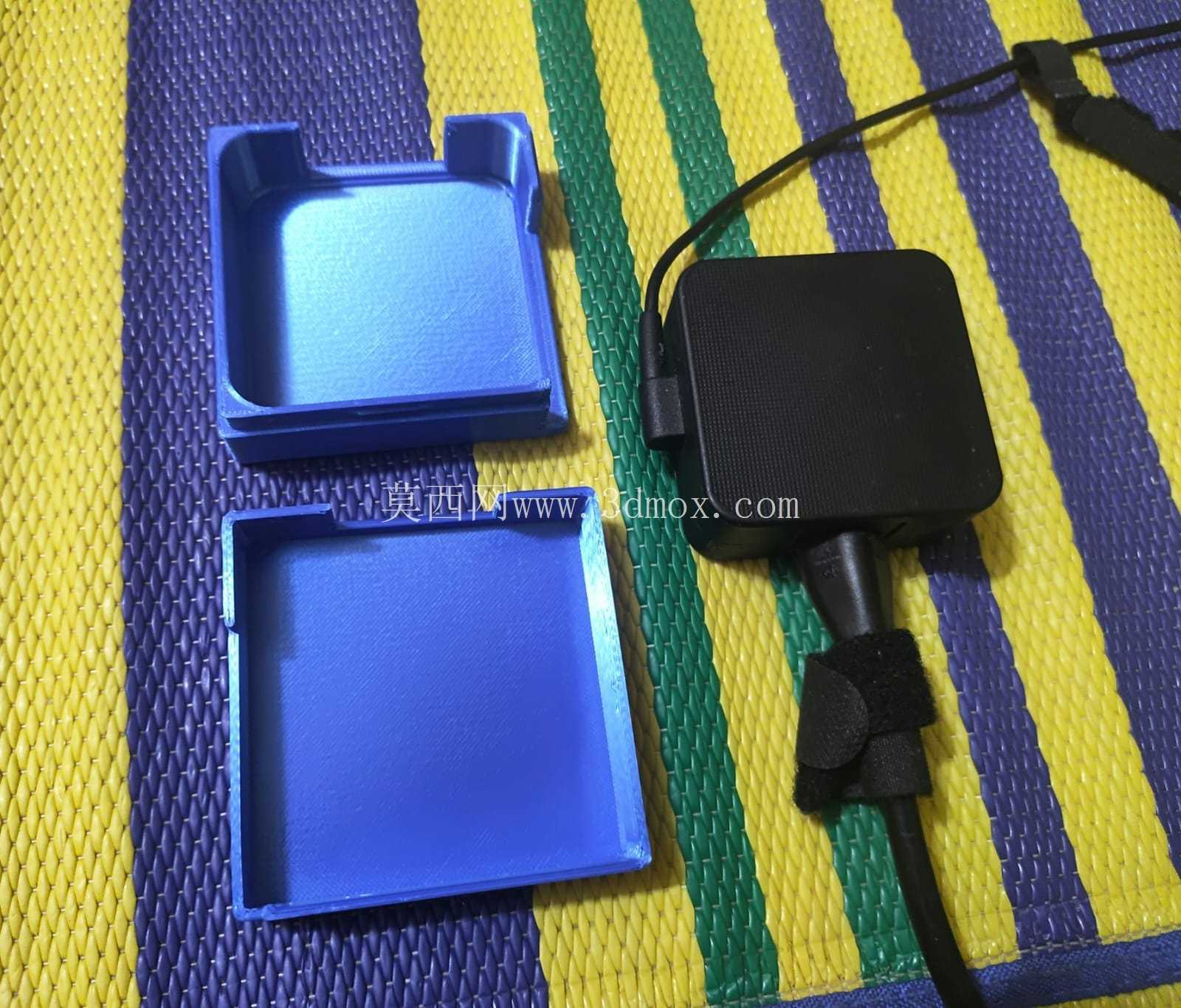

　　设计之初首先锚定的是内部容纳边界，对应适配的充电块本体尺寸为65x65x26mm，因此外壳的整体外形尺寸设定为80x80x36mm，预留的间隙既可以保证充电块顺利装入，不会因为打印件的尺寸公差出现卡滞，也能避免间隙过大导致充电块在壳体内晃动。结构上采用两件式组合设计，没有额外使用螺丝或者粘接剂固定，而是在上下壳的配合位置设计了4组卡扣接头，安装时对准卡位轻轻按压即可完成扣合，拆卸时也可以借助薄塑料片沿缝隙撬开，不会对壳体本身造成不可逆的损伤，这种无紧固件的设计也省去了用户额外采购标准件的麻烦，打印完成后直接就能装配使用。日常消费电子配件的定制化适配中，小型充电设备的防护外壳一直是桌面级3D打印应用的高频场景，不少用户在使用紧凑型充电块时，都会遇到原装外壳易刮蹭、携带时与线材缠绕、边角磕碰后内部电路裸露的问题，这款适配华硕紧凑型充电块的打印外壳，正是针对这类实际使用痛点完成的结构设计。从实际使用场景来看，这类外壳主要面向个人用户日常携带充电头的防护需求，不管是放在通勤包内和钥匙、U盘等小物件混放，还是固定在桌面插排上长期使用，都能避免充电块本体的外观磨损，同时减少外部灰尘、泼溅液体对充电接口位置的侵入。

　　针对3D打印的工艺特性，设计阶段就做了定向适配，所有壳体的安装基准面都做了居中对齐处理，打印时不需要额外添加过多支撑，仅在卡扣的倒扣位置添加少量易拆除支撑即可，配合0.15mm或者0.1mm层厚的打印参数，就能获得足够的配合精度，卡扣位置的连接强度也能满足日常反复拆装的需求，不会因为几次拆卸就出现断裂。散热方面的考量也没有被忽略，壳体在对应充电块发热的位置预留了足够的内部空间，没有做完全密封的结构，空气可以在壳体内形成微弱的对流通道，充电过程中产生的热量可以顺利散出，不会因为外壳的包裹导致充电块温度过高，影响充电效率甚至带来安全隐患。

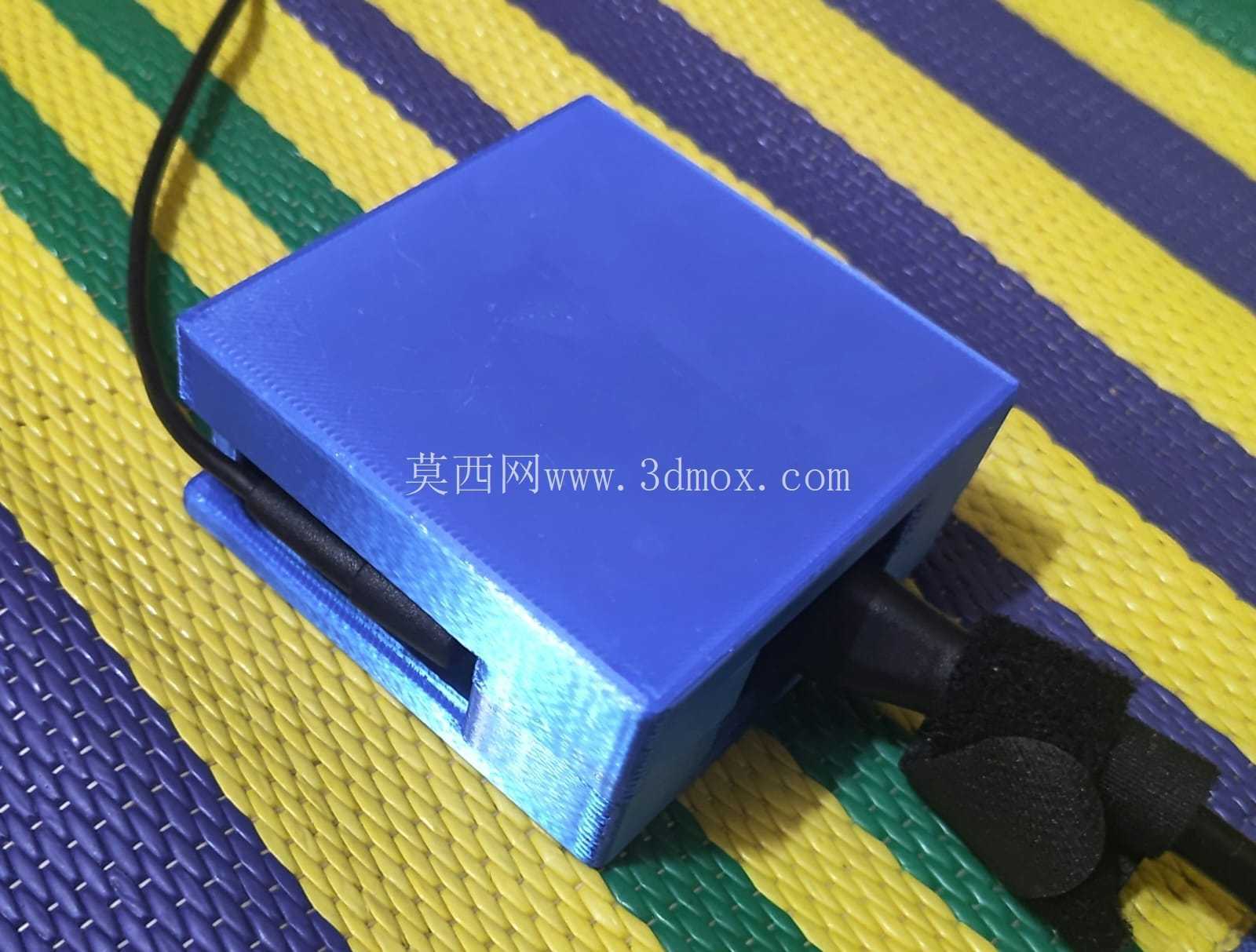

　　从实际打印测试的表现来看，使用常规PLA或者eSilk PLA材料打印的壳体，都能顺利完成装配，卡扣的扣合力度适中，日常携带过程中不会出现意外脱开的情况，壳体的外壁厚度设置为2mm，既可以提供足够的抗冲击能力，放在包里被其他物件挤压也不会出现变形开裂，也不会因为壁厚过大导致打印时间过长、材料浪费过多。接口位置的开孔完全对准充电块的插脚位置和出线位置，插脚伸出的长度足够，插入墙面插排或者桌面插排时不会因为外壳的干涉导致插脚接触不良，出线位置的开孔做了小圆角过渡，不会因为长期摩擦磨损充电线的外皮。

　　很多用户在自行设计这类充电头外壳时，往往会忽略安装公差的预留，要么打印完成后充电块塞不进去，要么装好后松松垮垮，这款设计在初始建模阶段就考虑了FDM打印常见的尺寸收缩率，不同材料打印时的尺寸偏差都在可接受范围内，不需要用户在切片时额外调整尺寸补偿参数，直接按照默认参数打印就能获得不错的装配效果。另外壳体的外表面没有做多余的纹理或者凸起结构，整体是简约的方块造型，打印时外壁可以获得非常光滑的表面效果，用户也可以根据自己的喜好更换不同颜色的耗材，打印出个性化外观的外壳，甚至可以在壳体表面添加自己设计的标识或者纹理，满足个性化定制的需求。从结构设计的角度来看，这类小型功能件的设计不需要复杂的曲面或者特殊结构，核心是要精准匹配内部容纳件的尺寸，兼顾打印工艺的可行性和实际使用的耐用性，这款外壳的设计刚好平衡了这几点，没有多余的冗余结构，每一处结构设计都对应实际使用中的具体需求，不管是刚接触3D打印的新手，还是有多年建模经验的从业者，都可以在这个设计的基础上做二次修改，调整尺寸适配其他型号的充电块，或者添加挂孔、磁吸收纳等额外功能，拓展更多的使用场景。
