KRK Rokit5 G3近场监听音箱结构设计

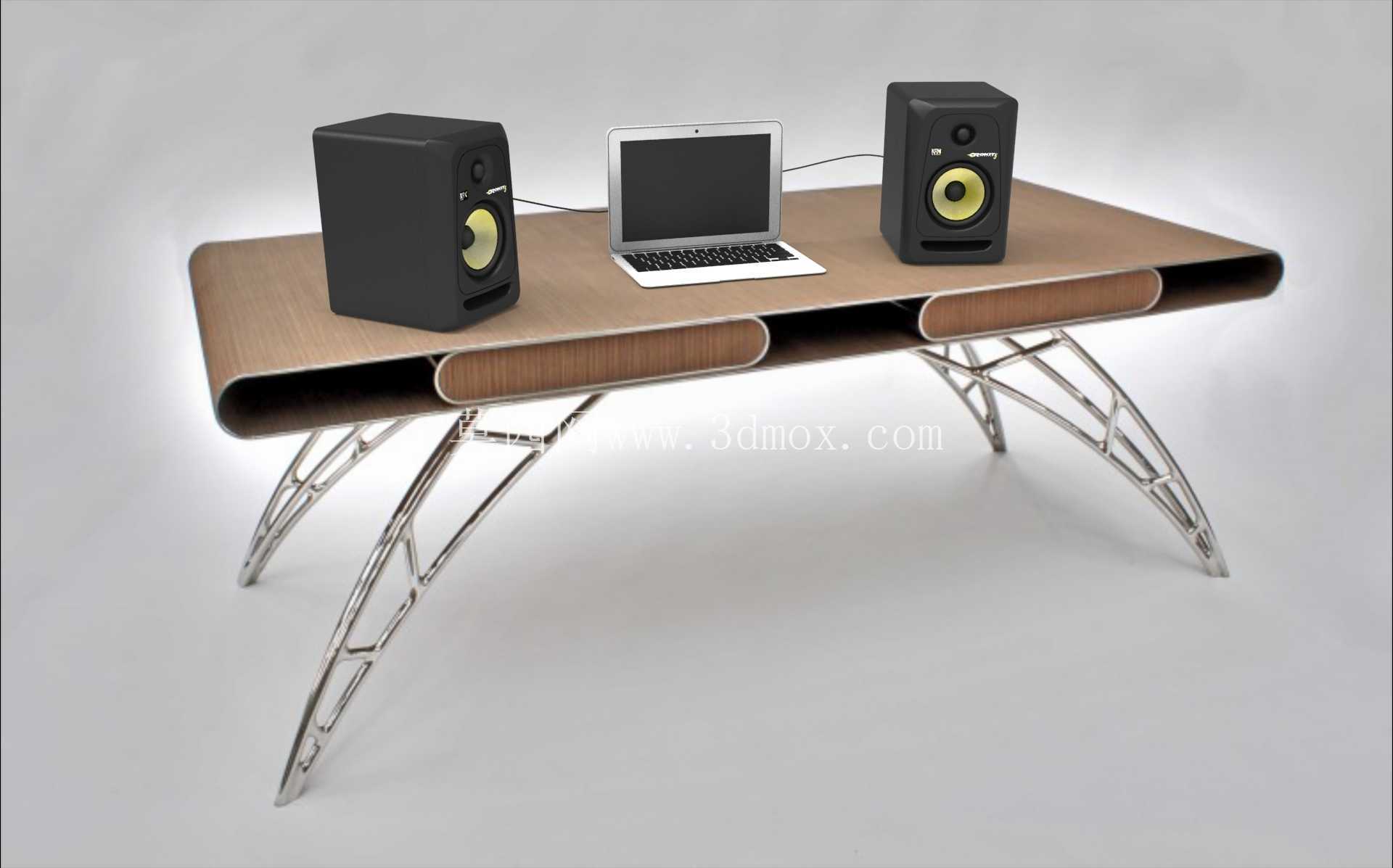

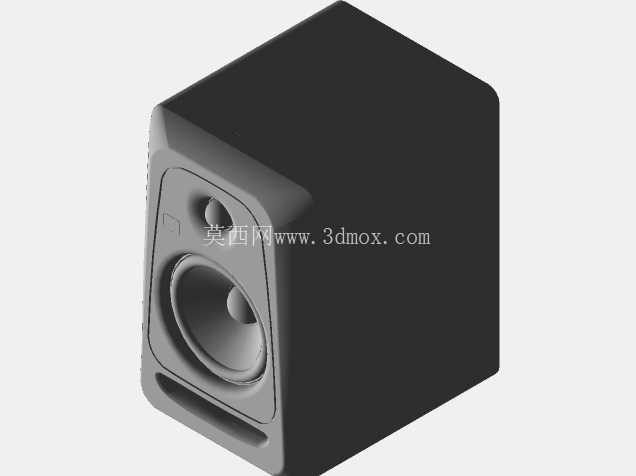

这款近场监听音箱的三维结构设计，首先要匹配小型录音室、个人音乐工作站、桌面音频制作场景的使用需求，这类场景下设备摆放距离通常在0.8到1.5米区间，对声染色控制、近场频响平直度有明确要求，结构设计全程围绕声学性能落地展开。从外形尺寸边界来看，整体采用近立方体的切角造型，单只设备的宽度控制在180mm到200mm区间，深度在240mm到260mm区间，高度在280mm到300mm区间，这个尺寸边界刚好适配桌面支架、小型悬浮支架的安装孔位，底部预留的3/8英寸标准支架安装螺孔深度为8mm，螺孔周边做了3mm厚度的加强筋结构，避免长期支架挂载出现壳体开裂问题，设备净重控制在4.5kg到5kg区间，重心落在箱体几何中心偏下15mm位置，放置在桌面时不会因为轻微碰撞出现倾倒。

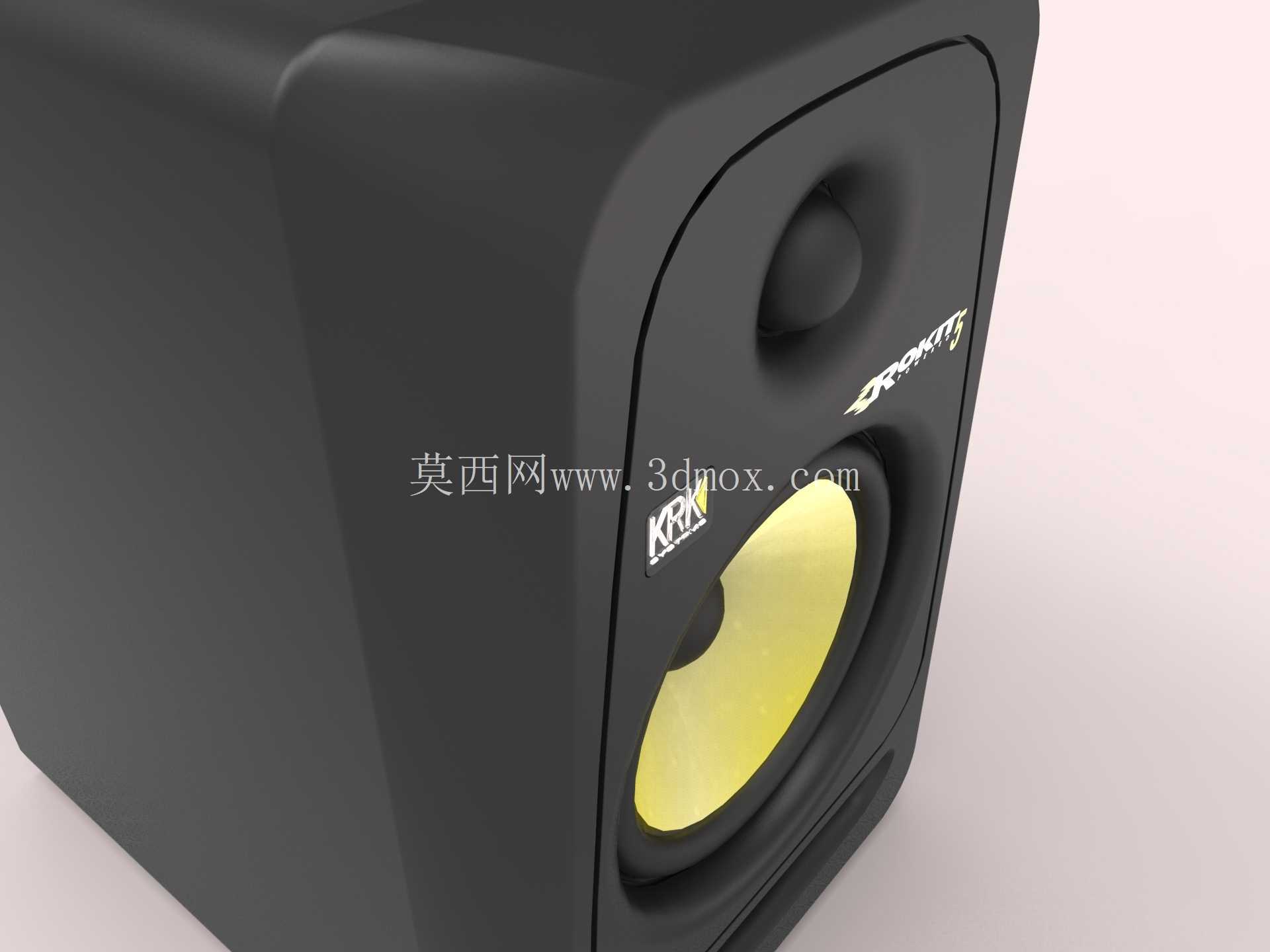

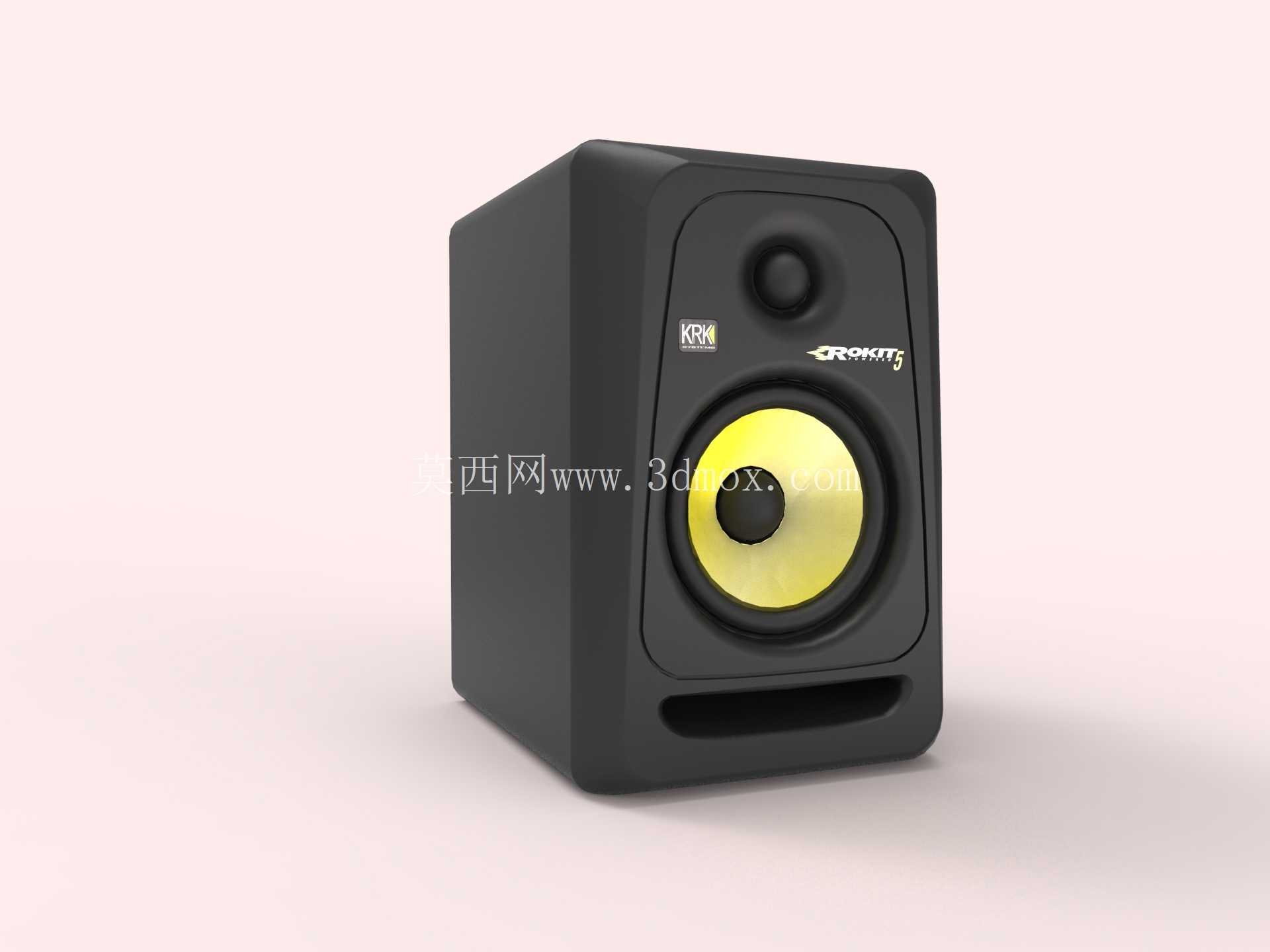

箱体结构采用高密度中纤板拼接加内部加强筋的设计思路，前障板做了12度的仰角倾斜处理，这个角度是根据桌面摆放时人耳的平均听音高度计算得出，能让高音单元的轴向直达声刚好对准人耳位置，减少桌面反射声对高频响应的干扰。前障板的单元安装位做了阶梯式沉台设计，高音单元沉台深度为5mm，低音单元沉台深度为8mm，沉台边缘做了R3的圆角过渡，避免障板边缘的声波衍射影响结像清晰度。高音单元采用1英寸软球顶结构，安装位周边设计了独立的密封腔室，腔室内部填充10mm厚度的吸音棉，隔绝低音单元工作时的背波干扰，避免高音出现互调失真。低音单元采用5英寸黄色复合纸盆结构，磁钢部分做了屏蔽处理，避免靠近电脑显示器、音频接口等设备时产生电磁干扰，单元固定位采用6颗M3螺丝均匀分布，螺丝孔位周边做了2mm厚度的橡胶减震垫安装槽，减少单元工作时的振动传递到箱体产生谐振。

箱体内部的结构设计上，左右侧板与后板的拼接处采用45度斜接加涂胶密封的工艺，内部在高度方向1/3和2/3位置设计了两道横向加强筋，加强筋宽度为20mm，厚度为8mm，既可以提升箱体整体刚性，减少大音量下的箱体板件谐振，也能将内部空间分割成三个不规则的腔室，打散内部驻波的形成条件。倒相孔设计在箱体前障板下方位置，倒相管长度为60mm，管口做了R5的圆角处理，倒相管的安装位与低音单元的中心轴线偏移25mm，避免气流直吹产生风噪，前障板下方的倒相孔出口处做了内凹的导流槽，引导倒相气流向前下方扩散，不会因为靠近桌面产生低频浑浊的问题。

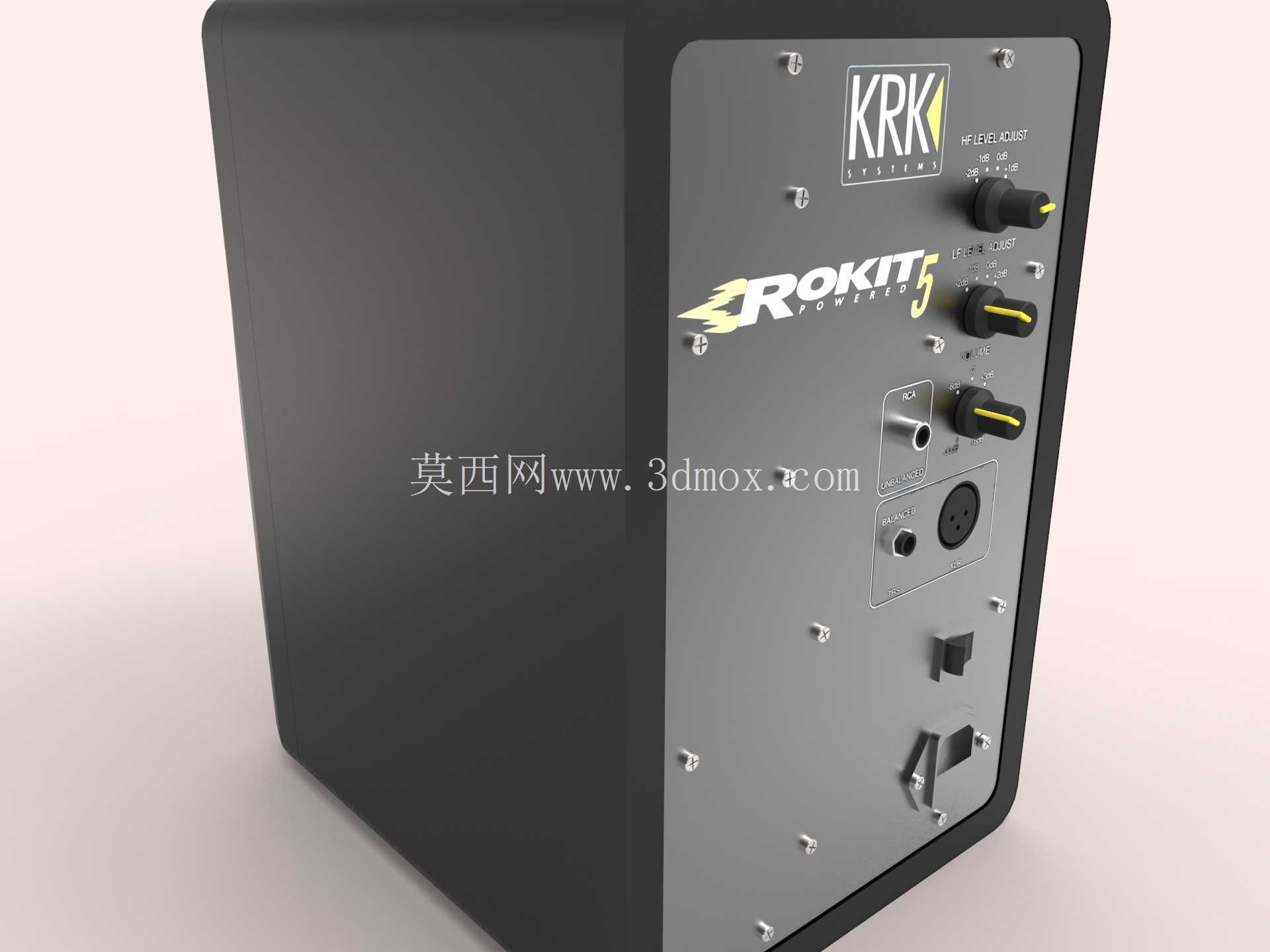

后板的接口区域做了下沉式设计，下沉深度为10mm，预留了XLR平衡输入接口、TRS非平衡输入接口、音量调节旋钮、高频增益调节旋钮、低频增益调节旋钮的安装位，接口周边做了密封胶条的安装槽，避免箱体内部的声波从接口缝隙处泄漏。后板与箱体的连接采用8颗M4螺丝固定，螺丝孔位均匀分布在后板四周，中间位置预留了功放板的安装柱，安装柱高度为15mm，让功放板与后板之间留出足够的散热空间，功放板安装位周边设计了走线槽，方便内部喇叭线、电源线的规整固定，避免线材晃动产生异响。

外观细节上，前障板采用哑光黑色磨砂质感设计，减少光线反射对工作室视线的干扰，箱体侧面做了细微的磨砂纹理处理，避免日常使用中留下指纹划痕。前面板的品牌标识位置采用凹印加填色工艺，标识位置距离高音单元右侧30mm，不会对声波传播产生遮挡。底部设计了四个直径15mm、高度5mm的橡胶减震脚垫，脚垫位置分布在底部四个角，距离边缘20mm，脚垫采用丁基橡胶材质，硬度为邵氏40度，能有效隔绝箱体振动传递到桌面，减少桌面共振带来的音染。整个结构设计过程中，所有的安装孔位、配合间隙都按照实际量产的公差要求设定，塑料件的拔模斜度控制在1.5度，壁厚均匀控制在8mm，避免注塑生产时出现缩痕、翘曲问题，各个部件的装配顺序也做了优化，从后板装入功放、接线，再固定单元、前障板，最后安装脚垫，整个装配流程不需要复杂工装，适合小批量生产组装。
