香蕉派M3八核开发板结构设计方案

项目分类:铸造模 发布时间:2026-05-29 ID:1166357
  • 香蕉派M3八核开发板结构设计方案
  • 香蕉派M3八核开发板结构设计方案
  • 香蕉派M3八核开发板结构设计方案
  • 香蕉派M3八核开发板结构设计方案
  • 香蕉派M3八核开发板结构设计方案
  • 香蕉派M3八核开发板结构设计方案

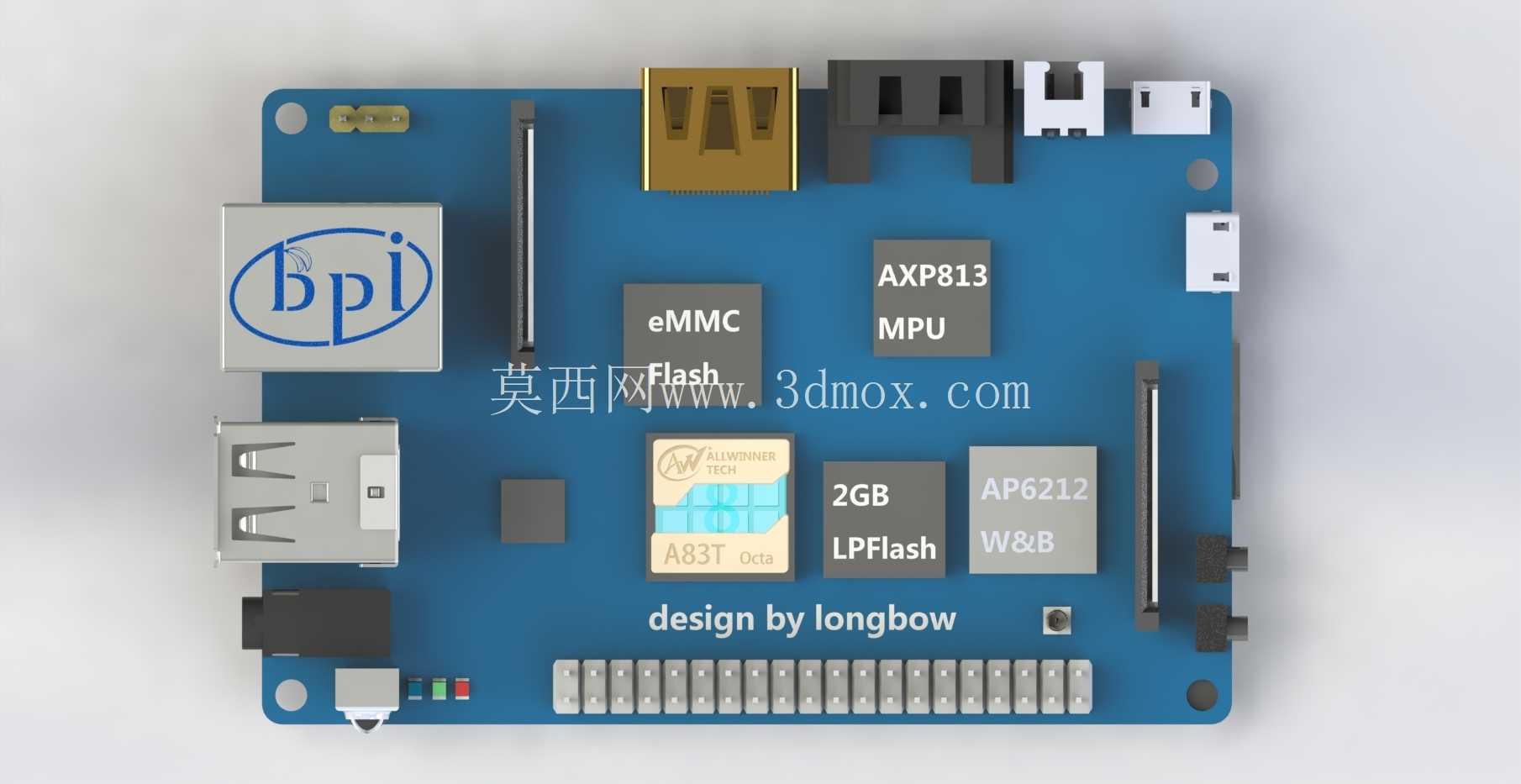

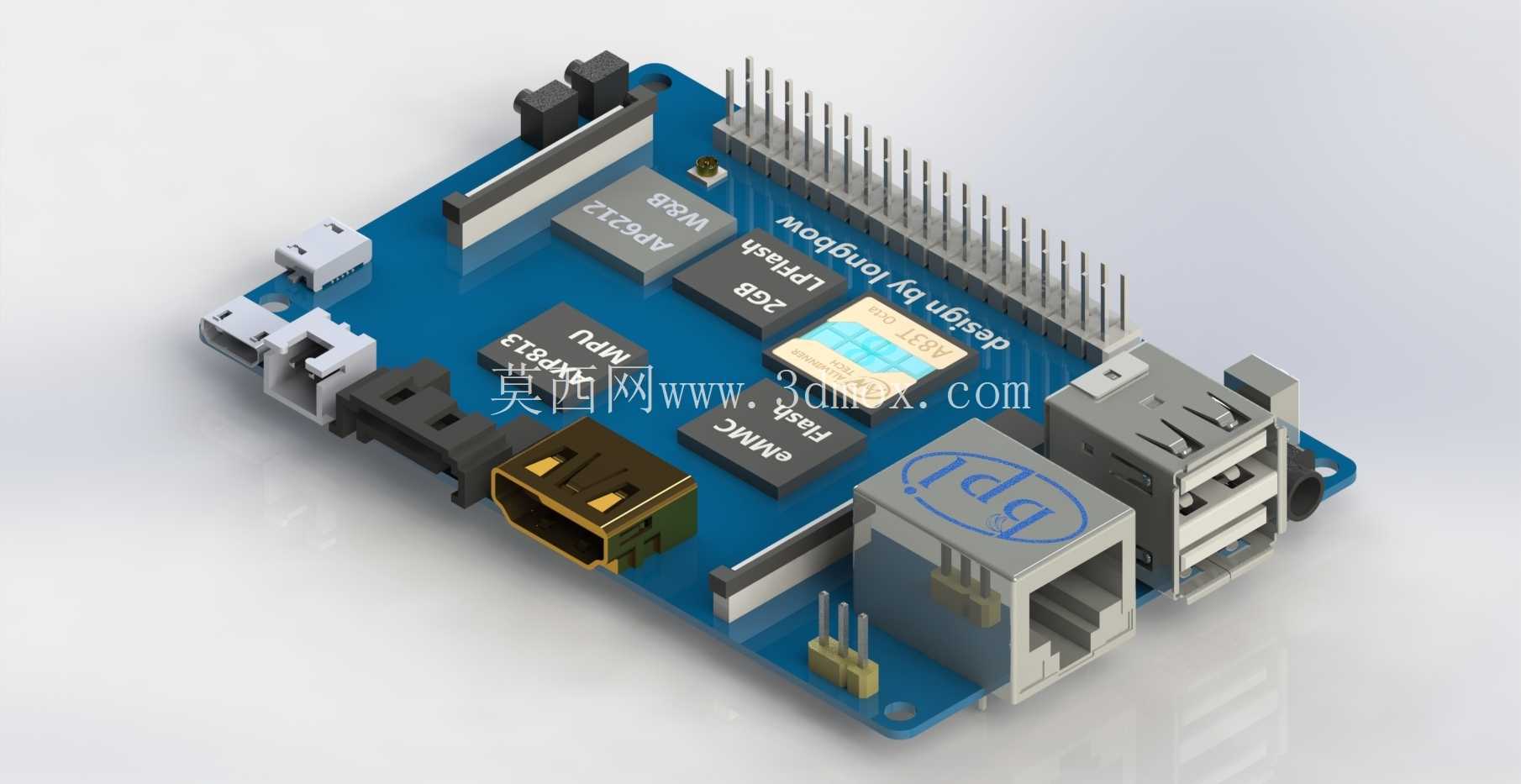

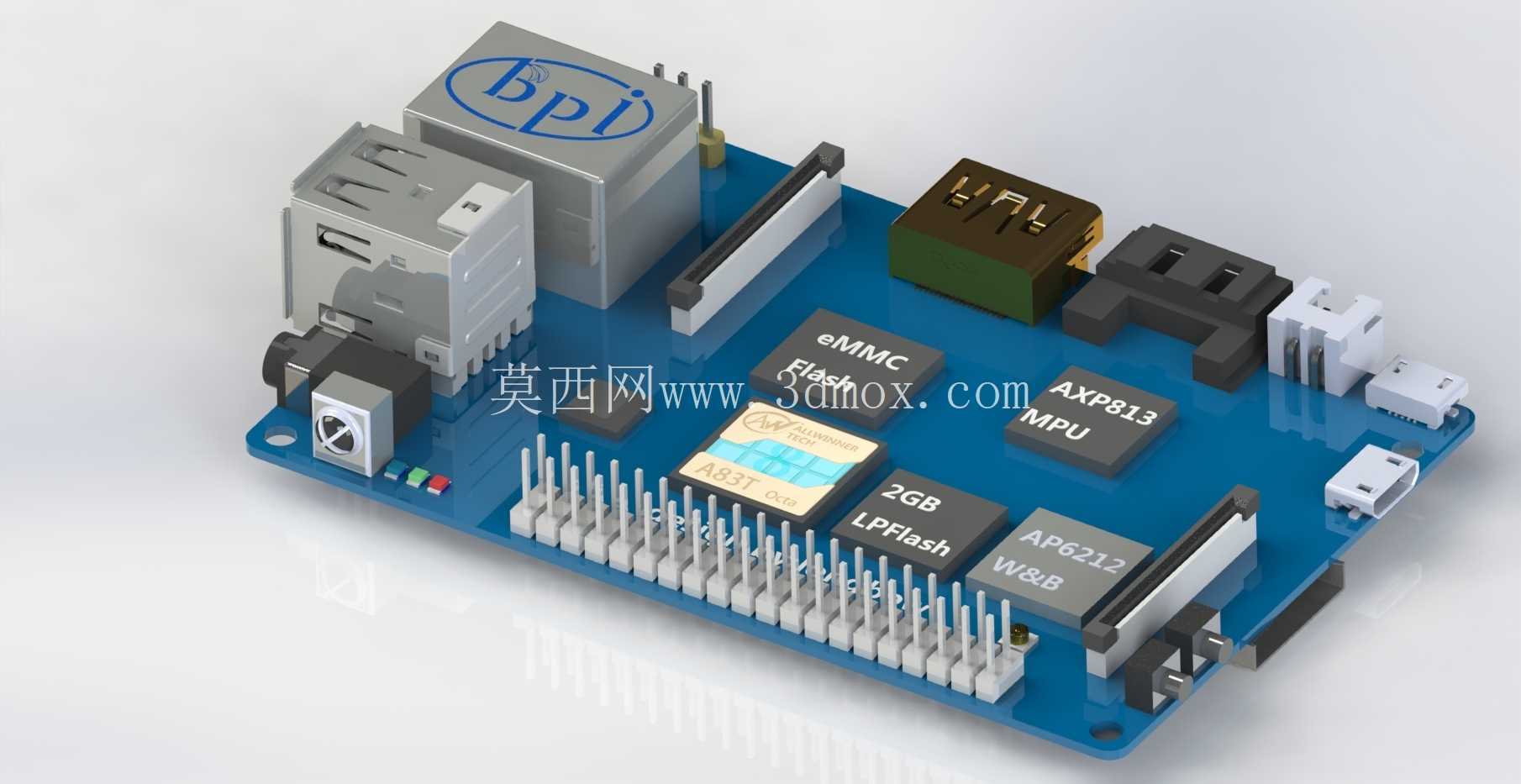

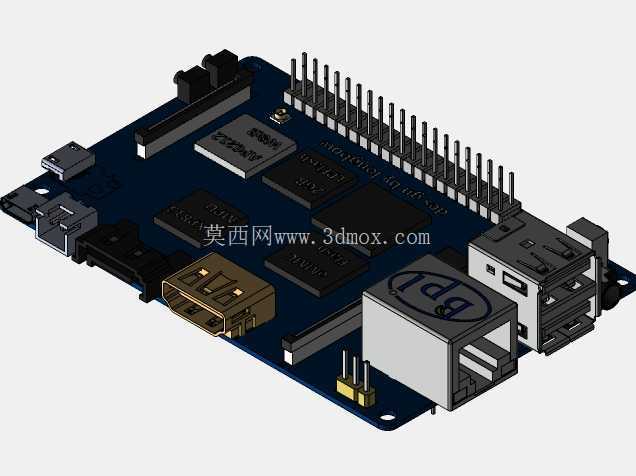

做嵌入式硬件结构设计快八年,经手的单板计算机类结构方案不下四十套,这次拿到香蕉派M3八核的三维结构数据时,最先关注的是板载元件的布局避让逻辑——毕竟这类高集成度ARM架构开发板,既要兼顾核心算力模块的散热通路,还要给外设扩展预留足够的安装空间,稍有不慎就会出现接插件干涉、散热片无法贴合的问题。从结构模型来看,整板采用蓝色PCB作为基底,板载核心元件的排布完全遵循信号路径最短原则:AXP813电源管理单元紧贴直流供电接口布置,能最大程度降低供电线路的压降损耗,eMMC存储芯片、2GB LPDDR内存颗粒围绕核心SoC布置,缩短高速信号走线长度,减少信号反射带来的稳定性问题。板载的AP6212无线通信模块布置在板边位置,避开核心算力区的电磁干扰,同时预留了IPEX天线座的安装空间,不会和周边排针产生结构干涉。

从实际应用场景出发,这类八核开发板常被用在边缘计算网关、工业数据采集终端、小型智能设备主控单元的原型验证环节,所以结构设计上必须兼容通用安装规范。整板的安装孔位完全匹配主流嵌入式单板的固定孔距,四个边角的M2.5安装孔预留了足够的沉头空间,既可以用铜柱固定在工控机箱内部,也能配合3D打印外壳做桌面级应用部署。板载的接口排布全部朝向板边外侧:RJ45以太网口、USB接口、HDMI输出接口、DC供电接口统一布置在板的两个长边,排针扩展座沿板的另外两个长边布置,外接排线时不会和其他接口的插拔操作产生干涉,哪怕是在紧凑的设备机箱内部,也能预留出足够的手部操作空间完成接线。

设计思路上,这个结构方案没有追求极致的板型缩小,反而在核心发热元件的上方预留了统一高度的散热安装空间,从PCB表面到散热片安装面的高度差控制在8mm以内,既可以适配通用的铝制被动散热片,也能加装超薄主动散热风扇,满足高负载运行时的散热需求。板载的eMMC、内存颗粒、电源管理芯片的顶面高度做了统一齐平处理,散热片可以通过导热垫同时贴合多个发热元件,不需要针对单个元件做特殊的避让开槽,降低了散热配件的加工成本。存储模块旁边预留的Flash焊盘位置,在结构上做了丝印标识的凸起建模,生产时可以直接通过钢网对位,不需要额外做治具定位。

安装边界方面,整板的外形尺寸控制在和上代产品兼容的范围内,长度方向比M2版本仅增加2mm,宽度保持一致,之前针对上代产品开发的外壳、固定支架大部分都可以兼容使用,降低了用户的升级替换成本。板载的40Pin扩展排针完全兼容通用嵌入式单板的引脚定义,排针的高度选用标准11mm规格,既可以直接插接杜邦线做原型调试,也能配合堆叠式扩展板实现功能拓展,排针和旁边的USB接口之间预留了2mm的间隙,插拔USB设备时不会碰到排针上的杜邦线。电源接口选用通用的DC圆座,中心针直径2.1mm,和市面上绝大多数12V/2A的电源适配器兼容,接口的焊接位置做了加厚焊盘的结构建模,频繁插拔也不会出现焊盘脱落的问题。

从结构细节来看,板载的复位按键、启动按键布置在板边靠近排针的位置,按键的顶面比排针顶面低1mm,不会出现外接扩展板时误触按键的问题,按键的按压行程做了1.5mm的限位建模,组装时不需要额外调整按键高度。网口接口的金属屏蔽罩和PCB之间预留了接地弹片的安装位置,结构模型里明确标注了弹片的压缩量,组装后屏蔽罩可以可靠接地,降低网口的电磁辐射。整个板型的边角做了R2的圆角处理,不会在组装时划伤操作人员的手部,也避免了PCB边角应力集中导致的板体开裂问题。
