水射流喷射装置结构设计方案

项目分类:铸造模 发布时间:2026-05-29 ID:1166428
  • 水射流喷射装置结构设计方案

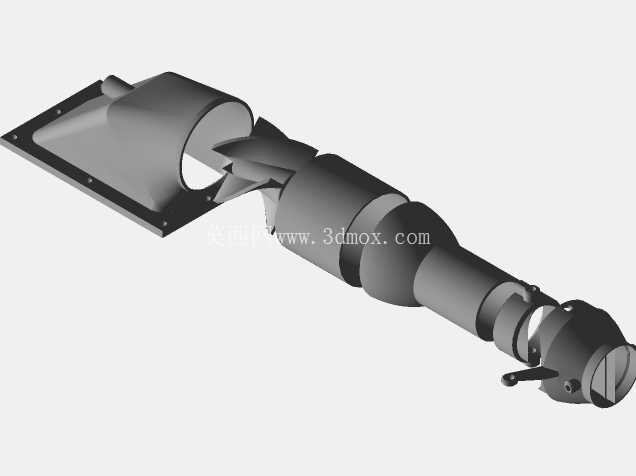

  在表面处理、物料切割、管道疏通、铸件清砂这类工业作业场景里,水射流装置是核心的执行部件,依靠高压水束的动能完成各类作业,这套结构的设计合理性直接决定了作业效率、能耗水平以及射流的稳定性。从实际工程落地的角度看,这套水射流结构首先要解决的是进水端的流道平顺性问题,进水侧采用方形法兰安装结构,法兰面预留了均匀分布的安装孔位,能够和高压供水管道的出口端实现刚性密封连接,安装时需要保证法兰密封面的平面度公差控制在0.1mm以内,避免高压工况下出现渗漏问题,方形法兰的设计相比圆形法兰更适配方形截面的供水腔室,能够减少进水段的流道突变,降低初始段的水力损失。

  进水腔之后的过渡段采用渐缩式流道设计,流道截面从方形平滑过渡到圆形,内壁做了流线型修型,没有直角拐点,能够让高压水在进入加速段之前保持流态稳定,避免出现紊流、涡旋等问题,这部分的壁厚设计充分考虑了高压水的脉动冲击,在流道转角位置做了局部加厚处理,能够承受持续的交变载荷,避免长期运行出现疲劳开裂。流道中段设置了固定式导流叶片结构,叶片采用扭曲翼型设计,沿流道圆周方向均匀分布,能够对进入加速段的水流进行预旋整理,让水流在圆周方向的速度分布更均匀,避免射流出现偏斜、发散的问题,叶片和流道内壁采用一体化铸造成型,没有拼接焊缝,既减少了流道内的阻力凸起,也避免了焊接位置在高压冲击下出现脱落、开裂的风险。

  加速段采用多级阶梯式渐缩结构,每一段的收缩比经过流体仿真验证,能够让水流在逐级加速的过程中保持层流状态,避免因为收缩过快产生空化现象,空化不仅会产生额外的噪音和振动,还会对内壁造成气蚀损伤,大幅缩短部件的使用寿命,阶梯段之间的过渡位置做了圆角处理,圆角半径根据每段的收缩量匹配,尽可能降低局部阻力损失。出口端的喷嘴组件采用快换式结构设计,喷嘴和主体段采用锥面配合密封,配合锥度选用1:20的自锁锥度,高压工况下能够实现自紧密封,不需要额外的密封件,同时在需要更换不同口径喷嘴的时候,只需要拆卸端部的压环就能完成更换,不需要拆解整个装置,适配不同作业压力、不同靶距的作业需求。喷嘴外侧设置了调节手柄结构,能够小范围调整喷嘴的出口角度,在固定安装的工况下,可以通过手柄微调射流的喷射方向,不需要重新调整整个装置的安装位置,降低现场调试的工作量。整个装置的安装边界需要考虑现场的供水管道位置、作业靶距以及安装空间,进水法兰的安装面需要和供水管道的出口面保持平行,装置整体的同轴度公差需要控制在0.2mm以内,避免因为安装偏差导致流道内出现偏流,加速局部磨损。

  在铸造工艺设计上,这套结构的流道部分采用砂芯成型,铸造成型后需要对流道内壁进行打磨抛光,表面粗糙度达到Ra1.6以下,减少水流的沿程阻力损失,外壁的非加工面保留铸造喷砂后的表面状态,不需要额外做机加工,在降低加工成本的同时,外壁的铸造应力可以通过时效处理充分释放,避免长期使用出现变形。从实际使用场景来看,这套结构既可以适配固定式的高压清洗工位,比如铸件表面的残砂清理、热处理后的氧化皮去除,也可以搭载在移动作业设备上,用于户外的管道疏通、路面污渍清洗等作业,不同工况下只需要更换对应口径的喷嘴,调整进水压力就能匹配作业需求。结构设计时充分考虑了维护便捷性,所有和水流接触的部位都做了圆角过渡,没有容易积存杂质的死角,长期使用后如果出现内壁磨损,只需要更换对应的加速段衬套和喷嘴,不需要更换整个装置,降低了后期的使用成本。在强度校核方面,整个结构按照1.5倍的额定工作压力做了耐压验证,各个连接位置的应力集中系数都控制在2.0以内,能够满足长期连续作业的强度要求,不会因为压力波动出现结构失效的问题。
