适配桌面FDM设备的压合组装巨型十字弩结构

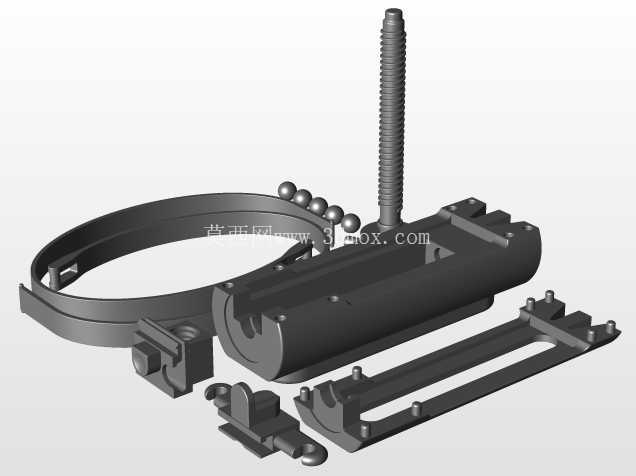

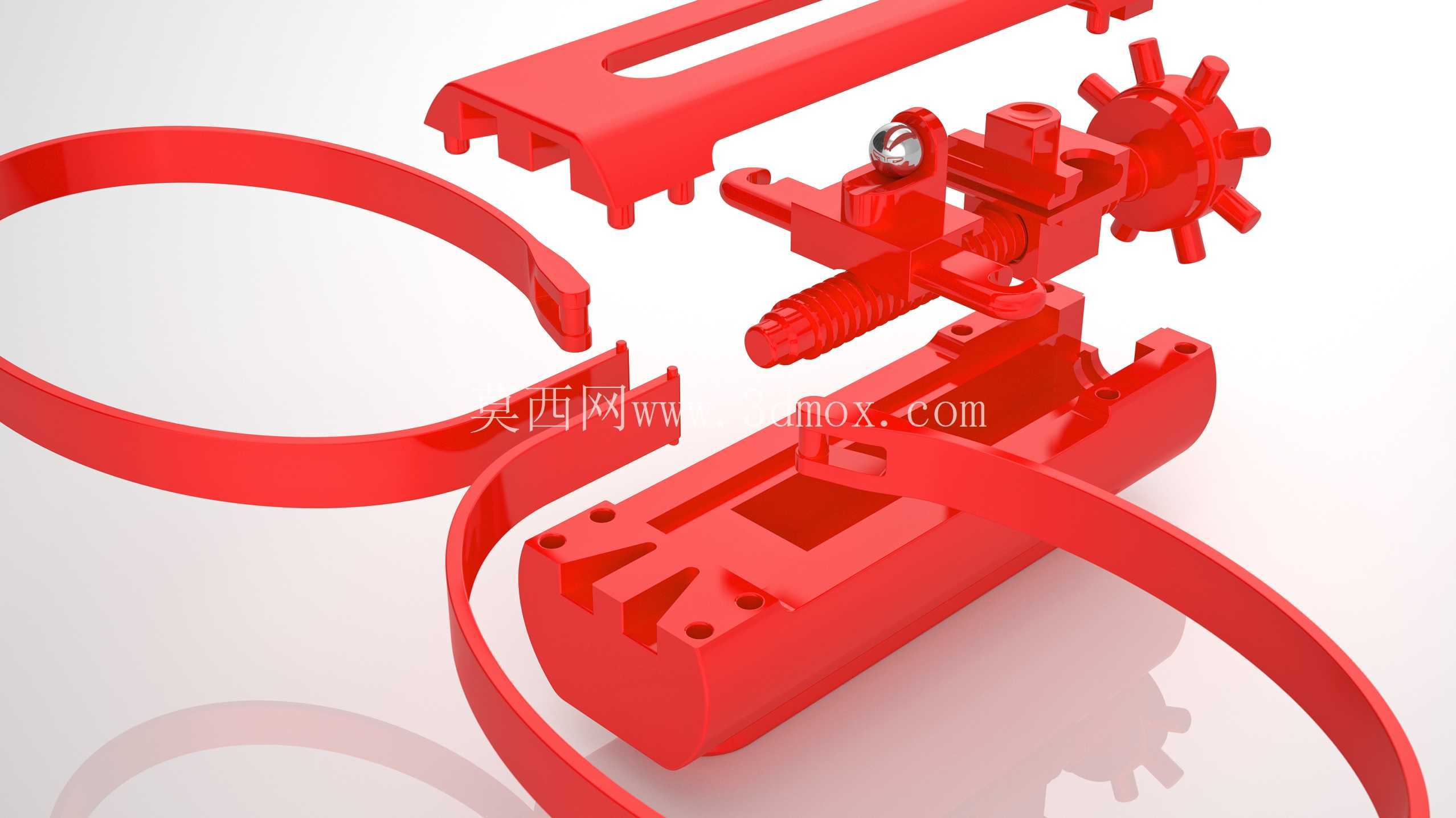

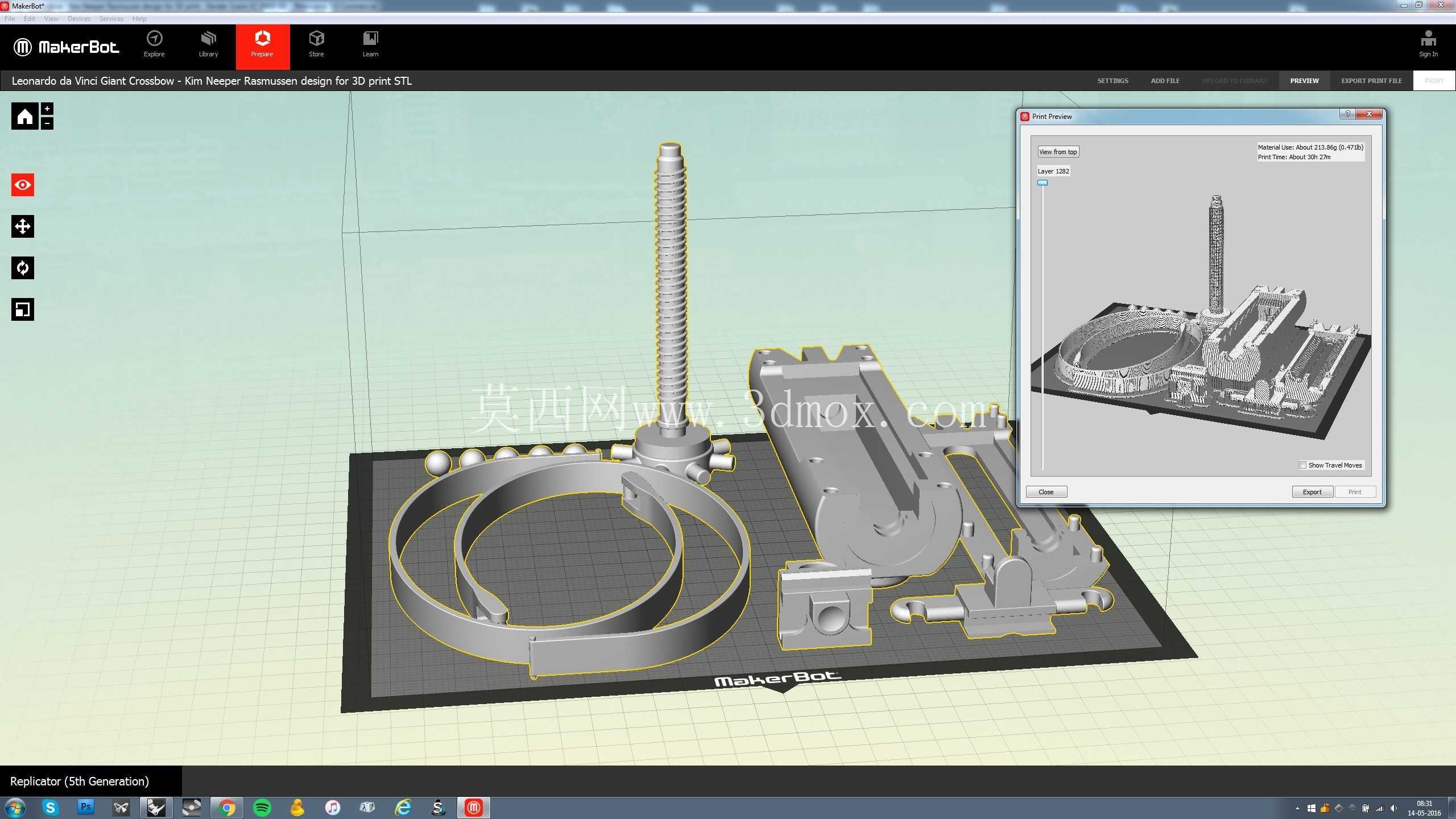

这套结构的核心设计逻辑，是面向桌面级FDM熔融沉积成型设备的加工边界做的适配优化，全程没有引入额外的金属嵌件、紧固件或者弹性零件，所有部件之间完全依靠PLA材料本身的刚性与尺寸过盈实现压合锁紧，拆分后的8个独立零件全部能在常规200mm成型尺寸的桌面设备上完成排布打印，不需要拆分二次拼接，也不需要额外设计支撑结构就能获得合格的成型表面。从实际使用场景来看，这类结构主要面向创客创意验证、机械原理教学演示场景，既可以作为3D打印成型工艺的典型教学案例，帮助初学者理解无紧固件装配的尺寸公差设计逻辑，也能作为创意机械装置的验证原型，测试PLA材料在长悬臂受力状态下的应力分布特性。

在功能特性的设计上，整套结构做了非常明确的应力均衡处理：弓臂部分采用了等应力梁的轮廓设计，沿弓身长度方向的截面尺寸随受力弯矩的变化做渐变调整，避免局部应力集中导致的打印件脆断，拉弦行程设置在80mm区间，刚好匹配PLA材料在常规打印填充率（20%-30%）下的弹性形变极限，不会因为过度拉伸导致层间开裂或者永久形变。触发机构集成在主体套筒内部，采用齿条式的弦锁结构，不需要额外加装弹簧或者金属销，依靠打印件本身的悬臂弹性实现锁止与释放动作，扣动扳机的行程控制在15mm，按压力度控制在15N左右，符合常规手动操作的施力习惯。

设计过程中优先考虑了装配环节的容错性，所有配合面的压合过盈量控制在0.1-0.15mm区间，这个公差范围刚好覆盖桌面级FDM设备常规打印精度下的尺寸误差，不需要后期打磨修配就能实现牢固装配，同时也不会因为过盈量太大导致装配时零件开裂。弓臂与主体套筒的连接位置设计了环形定位止口，压合后能自动保证同轴度，不会出现弓臂偏斜导致的发射受力不均问题；前端的弓弦定位环采用一体化打印的环形结构，不需要额外组装，套在主体前端的定位凸台上就能完成固定，用来约束弓弦的滑动轨迹，避免撒放时弓弦偏移蹭到主体结构。

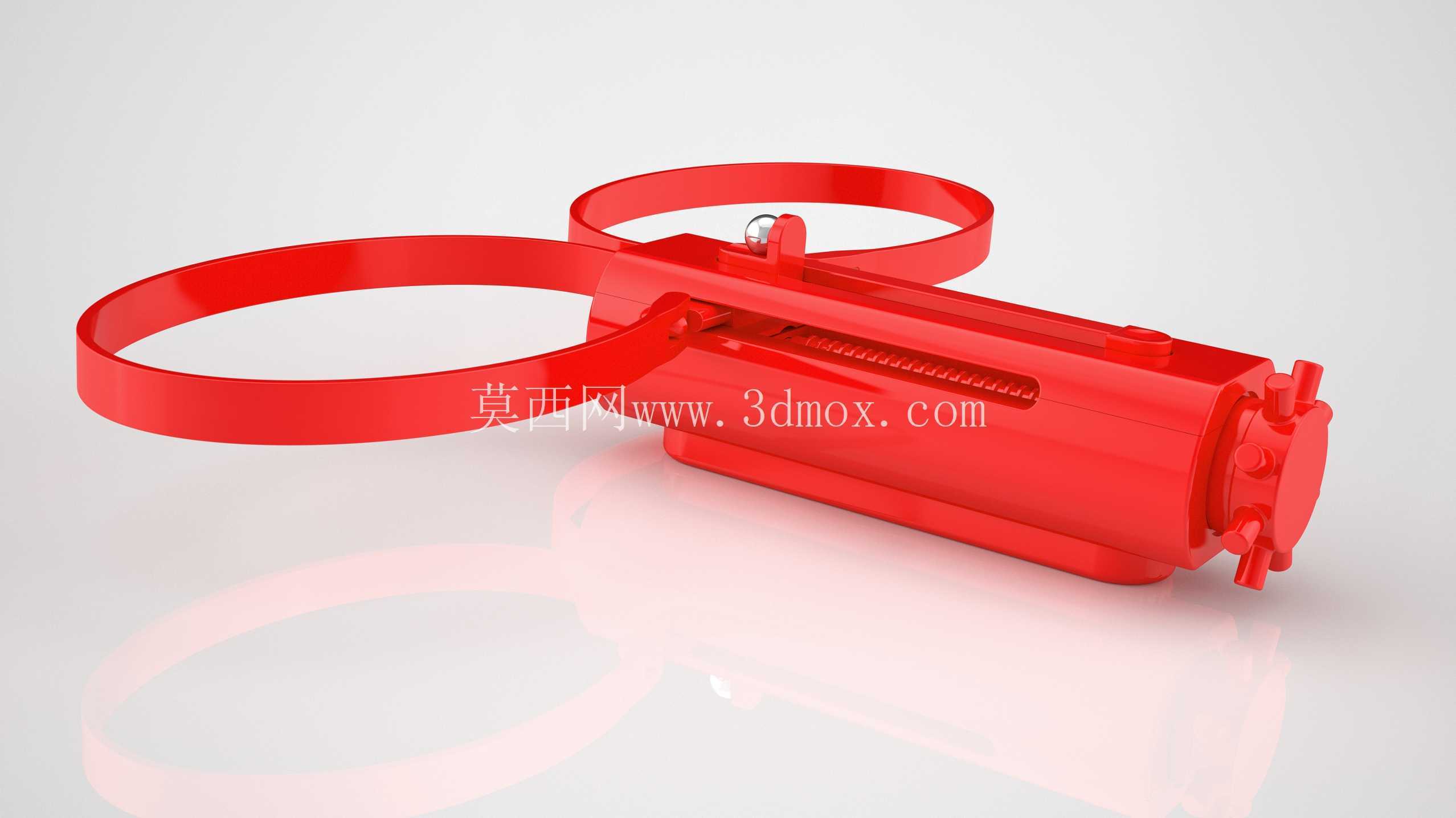

从安装边界来看，整套结构组装完成后的总长度控制在320mm左右，弓臂展开的最大宽度为280mm，主体套筒的直径为42mm，放置在常规桌面操作时不会占用过多空间，所有零件的最大成型尺寸不超过180mm，哪怕是成型尺寸较小的入门级桌面3D打印机也能完成生产。考虑到PLA材料的蠕变特性，弓臂部分的打印填充方向特意设置为沿长度方向走线，最大化利用熔融沉积成型的层间纤维强度，填充率建议设置在30%以上，壁厚不低于2.4mm，就能保证反复拉伸使用下的结构强度。

实际验证过程中发现，这套结构的受力薄弱点主要集中在扳机与弦锁的接触位置，因此在设计时特意在该位置做了局部加厚，并且将受力接触面设计为圆弧过渡，避免直角位置的应力集中；配套使用的弹射弹丸采用一体化打印的球形结构，直径与套筒内径保持0.2mm的间隙，既能在套筒内顺畅滑动，也不会因为间隙过大导致撒放时漏气影响动能传递。整套结构没有任何需要后期粘接的部位，所有零件压合到位后就能直接使用，拆解也只需要沿装配方向反向施力拔出即可，方便反复调整装配公差或者更换损坏的单个零件，不需要整体重新打印。
