3/4-16UNF转14x1mm反向螺纹适配接头

在流体管路改装、液压系统接驳、气动元件跨标准对接的现场场景里，经常会碰到英制统一螺纹与公制细牙螺纹无法直接匹配的问题，尤其是需要反向走线、紧凑空间内调整管路朝向的工况，常规的同向转接头往往会因为安装后管路走向干涉，导致装配空间不足、管路弯折应力过大，长期运行下出现密封失效、螺纹疲劳断裂的隐患。这款反向螺纹适配接头，就是针对这类跨标准螺纹对接、同时需要调整管路接驳方向的场景设计的，一端采用3/4-16 UNF美制统一细牙外螺纹，另一端为14x1mm公制细牙内螺纹，反向结构设计让两端螺纹的接驳朝向形成反向布局，不需要额外增加直角弯头就能完成管路的反向转接，大幅压缩了转接部位的轴向安装空间。

从实际使用的角度看，这类接头最常应用在小型液压站的阀块出口改造、汽修领域的燃油管路改装、实验台架的气路转接场景中——很多进口液压阀件的油口采用UNF螺纹标准，而国内常规的硬管、软管接头多采用公制细牙螺纹，直接对接不仅螺纹牙型不匹配，强行拧入还会造成螺纹牙滑丝、密封面压溃，而如果采用普通的同向转接头，接上之后管路会顺着螺纹轴向延伸，在阀块排布密集的小型液压站里，很容易和相邻阀件、管路产生干涉，不得不额外增加90度弯头调整走向，每多一个接头就多一处潜在的泄漏点，同时也会增加管路的流阻，影响流体传输的稳定性。这款反向接头的结构，直接将两端的接驳方向做了反向设计，装配后公制端的管路朝向与UNF端的接入方向相反，在紧凑的安装空间里可以直接完成管路的折返布局，减少了中间转接环节，也降低了泄漏风险。

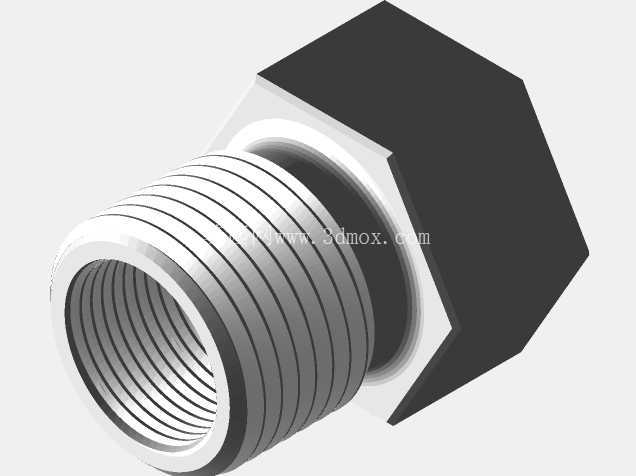

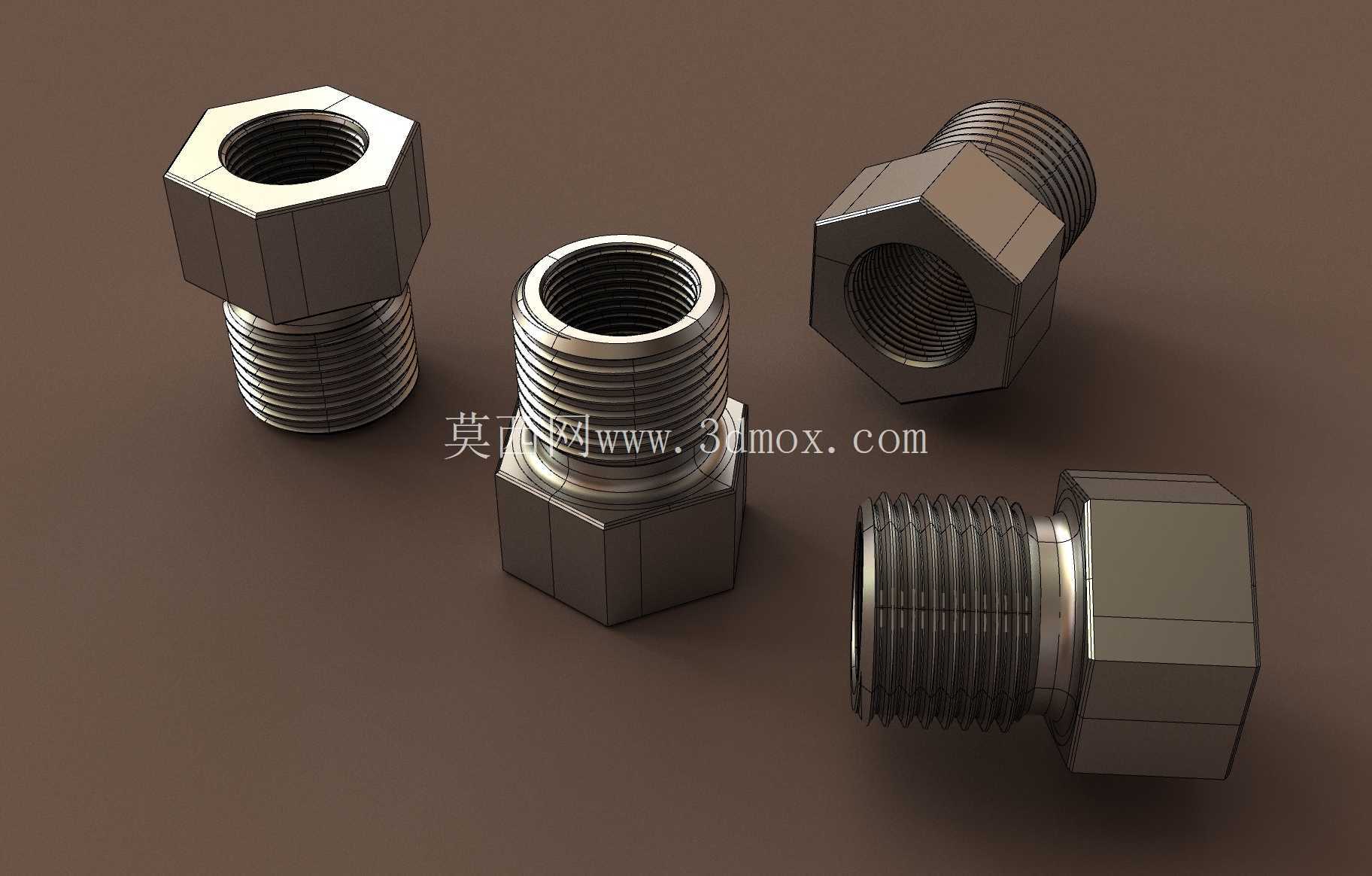

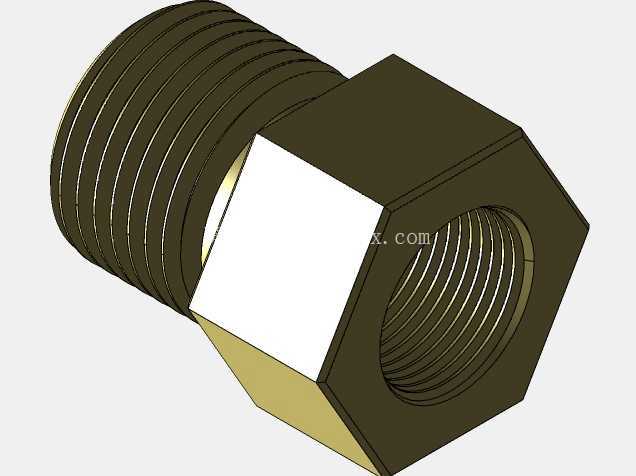

设计层面上，接头主体采用外六角结构，六角对边尺寸按照常规扳手作业空间预留，不管是使用开口扳手还是套筒，都能方便地施加拧紧力矩，不需要特制工装就能完成装配。螺纹部分的牙型精度按照密封级螺纹的公差要求设计，UNF外螺纹的牙顶、牙底做了微小的倒角处理，装配时不会刮伤对接端的内螺纹牙型，也能避免螺纹起始端的毛刺划伤密封件；14x1mm的内螺纹入口处做了120度的导向倒角，方便公制外螺纹接头快速对中导入，减少装配时的螺纹错扣概率。接头内部的流道做了等通径设计，没有突兀的变径台阶，流体经过时不会产生局部涡流，在传输液压油、压缩空气、低压燃油这类介质时，流阻损失控制在极低水平，不会因为转接造成系统压力波动。

安装边界方面，这款接头的六角头部厚度控制在合理范围，在狭窄空间里作业时，扳手只需要很小的回转角度就能完成拧紧操作，不需要完全抽出扳手重新卡位。两端螺纹的有效旋合长度都满足螺纹连接的强度要求，UNF外螺纹的有效旋合长度不小于螺纹公称直径的1.2倍，14x1mm内螺纹的有效旋合长度也达到了公称直径的1倍，即使在存在小幅振动的工况下，也能保证足够的螺纹啮合强度，不会因为振动导致螺纹松脱。反向结构的衔接部位做了圆角过渡，没有应力集中的直角缺口，在承受额定管路压力时，衔接部位的应力分布均匀，不会出现应力集中导致的接头开裂问题。需要注意的是，这类螺纹适配接头在装配时，要根据传输介质的特性选择合适的密封形式，UNF螺纹端如果是硬密封对接，要保证对接端面的平面度，如果采用软密封，要匹配对应尺寸的O型圈或者组合垫圈，公制螺纹端同样要根据管路压力选择合适的密封方式，避免因为密封选型不当造成泄漏。另外在拧紧力矩的控制上，不要超过对应材质螺纹的最大拧紧力矩，尤其是铝合金、铜质这类软质材质的对接件，过大的拧紧力矩会造成螺纹牙变形，反而影响密封效果和连接强度。

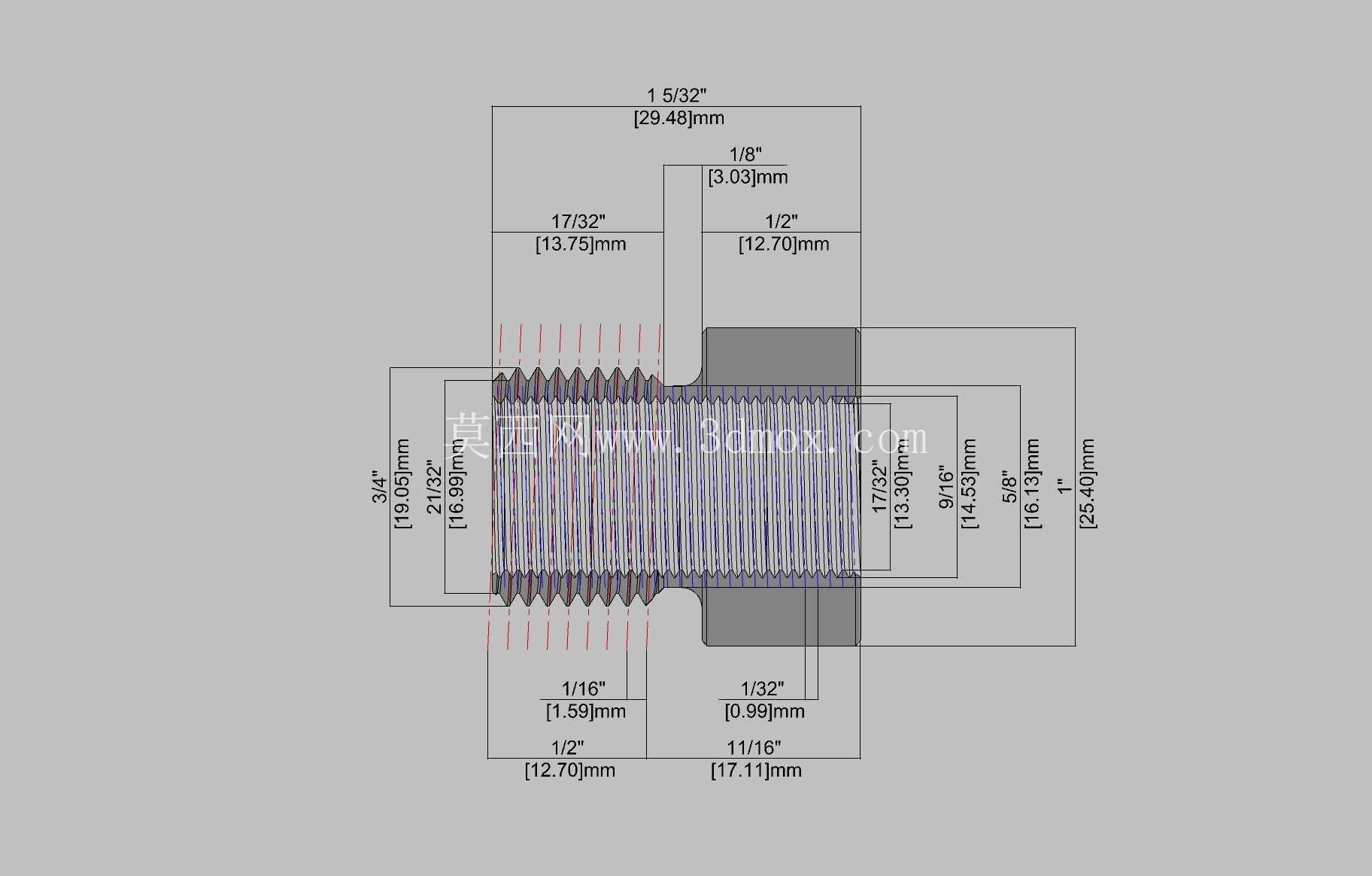

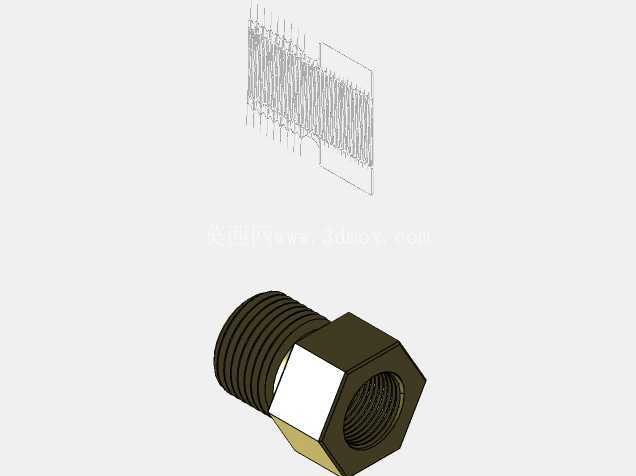

从三维建模的角度看，这类接头的建模重点在于螺纹牙型的准确还原，UNF螺纹的牙型角为60度，牙距为每英寸16牙，建模时要严格控制牙型的尺寸公差，不能和公制螺纹的牙距混淆，否则3D打印或者机加工出来的样件会出现螺纹无法旋合的问题。反向结构的衔接部分要保证两端螺纹的同轴度，建模时要以同一基准轴线来定位两端的螺纹特征，避免出现同轴度偏差导致装配后管路偏斜，产生额外的装配应力。六角头部的尺寸要符合标准紧固件的对边尺寸公差，方便和标准扳手配合，3D打印制作样件时，要注意螺纹部分的打印精度，尤其是内螺纹的牙底部分，如果打印精度不足，可以适当预留攻丝余量，后续用标准丝锥攻丝保证螺纹配合精度。
