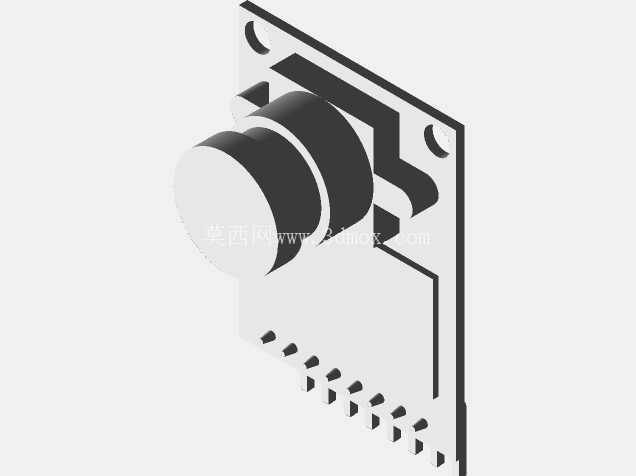

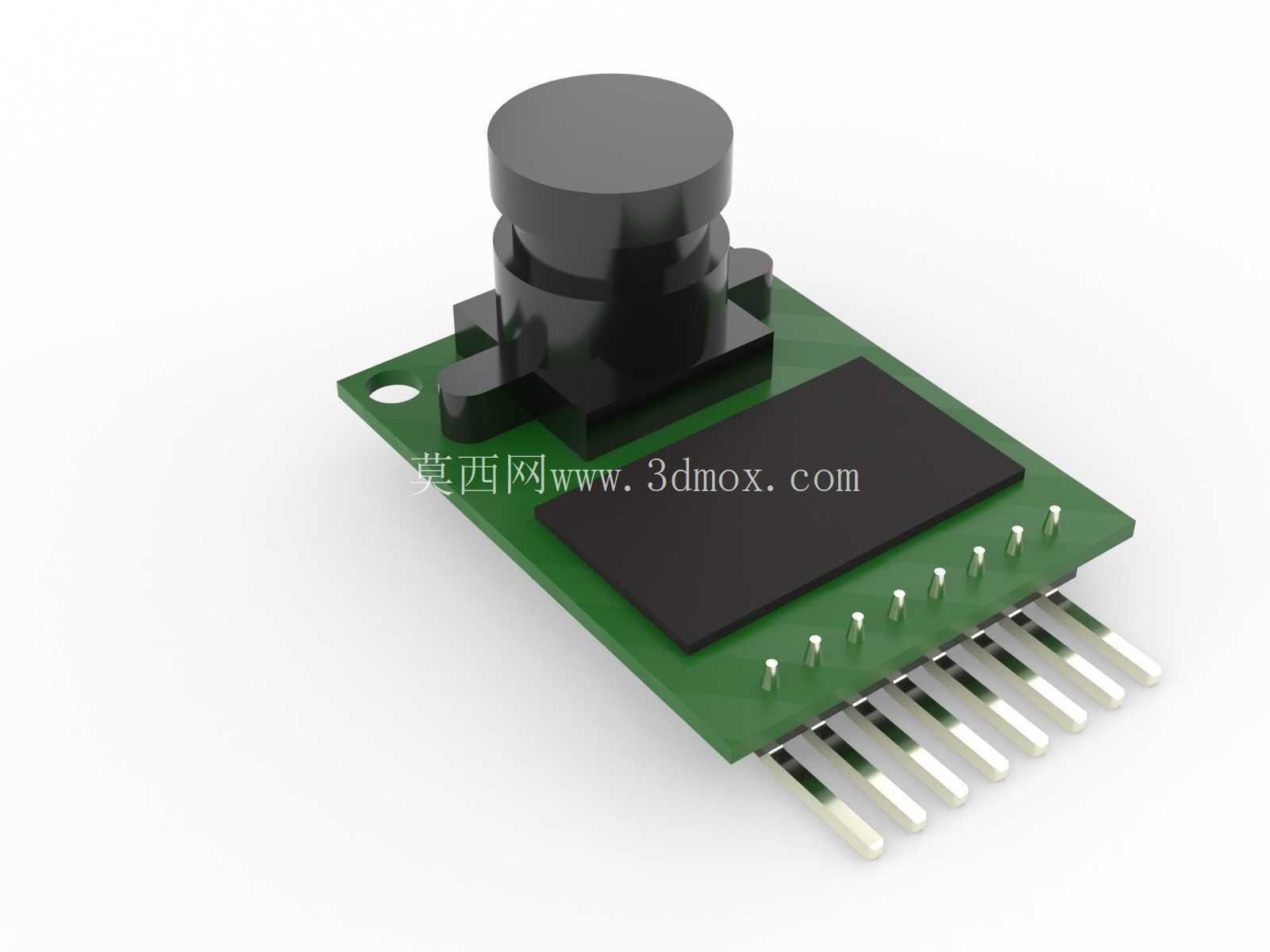

Arducam迷你200万像素摄像头模组结构设计

做嵌入式视觉项目选型的时候，这类小型摄像头模组是绕不开的核心组件，这次拆解建模的这款200万像素迷你摄像头，在实际项目里适配场景非常广，从桌面级小型智能设备的视觉采集，到教学实验平台的图像输入，再到小型巡检机器人的前置视觉单元，都能看到同规格产品的应用。很多刚接触硬件结构设计的工程师容易忽略这类小型模组的安装边界，实际上这类板载镜头组件的干涉问题，在紧凑结构的设备里经常出现，建模的时候特意把所有安装相关的尺寸边界都做了精准还原。

从功能特性来看，这款模组采用板载集成设计，图像传感芯片直接焊接在PCB基板上，镜头通过底座固定在传感芯片正上方，所有引脚采用直插式排布，适配标准2.54mm间距的排针座，不管是直接焊接在主控板上，还是通过排线外接延伸，都能满足不同的安装需求。镜头部分采用定焦设计，焦距适配近距离图像采集场景，对于条码识别、简单颜色识别、低速移动目标捕捉这类常规嵌入式视觉任务完全够用，不需要额外增加调焦结构，也能减少后期使用中的维护工作量。

设计思路上，整个模组遵循紧凑化布局原则，PCB板采用切角处理，在镜头安装位周边预留了足够的避让空间，避免安装时镜头底座和周边结构件产生硬干涉。排针引脚统一排布在PCB板的一侧，方便布线的时候走线集中，不会和镜头安装位产生空间冲突。PCB板上预留的固定安装孔，孔径适配M2规格的固定螺丝，安装孔位和镜头中心的相对位置做了精准定位，不管是正面锁付还是背面固定，都能保证镜头光轴和安装面的垂直度，避免出现图像采集区域偏移的问题。

实际做结构适配的时候，首先要关注镜头部分的突出高度，整个镜头组件从PCB板面到镜头顶端的高度，是整个模组的最高尺寸边界，在设计设备外壳的时候，这个位置需要预留对应的开孔，开孔直径要比镜头最大外径大0.3-0.5mm，既保证镜头不会和外壳摩擦，也能避免外壳遮挡镜头视场角。其次要注意排针部分的伸出长度，直插排针从PCB背面伸出的长度，要和选用的排针座深度匹配，如果是采用卧贴连接的方式，还要预留排线弯折的空间，避免排线弯折半径过小导致线芯断裂。另外PCB板的厚度是标准1.6mm，设计安装槽的时候，槽深要和板厚匹配，配合定位柱可以实现无螺丝快速装配，适合批量生产的消费类电子设备。

在不同的应用场景里，这款模组的安装方式也有区别，用在教学实验平台上的时候，一般直接插在arduino扩展板上，这时候不需要额外固定，只需要预留排针插接的空间，注意镜头上方不要有遮挡即可；用在小型智能设备内部的时候，一般通过M2螺丝固定在设备内部的安装柱上，这时候要注意镜头和设备视窗玻璃的距离，控制在1-2mm之间，既避免镜头碰到玻璃，也减少环境杂光对成像的影响；用在移动机器人上的时候，因为存在持续振动，除了螺丝固定之外，还可以在PCB和安装面之间增加薄硅胶垫，吸收振动能量，避免长时间振动导致镜头对焦偏移或者排针接触不良。

建模过程中对所有容易产生装配干涉的位置都做了公差校核，比如镜头底座和PCB板的焊接位置，没有多余的突出焊盘，不会影响PCB平贴安装；排针的焊盘位置也做了避让，不会和安装柱产生位置冲突；整个模组的外形轮廓没有尖锐边角，在设备内部布线的时候不会刮伤线材。对于需要做结构适配的工程师来说，这个模型可以直接导入装配体中做干涉检查，不需要再手动测量实物尺寸，能大幅缩短结构设计阶段的校对时间，尤其是做紧凑结构的小型智能硬件时，提前把这类标准组件的模型导入装配，能有效避免后期打样出现装配干涉的问题，减少改模次数。
