内河运输专用油轮船体结构设计

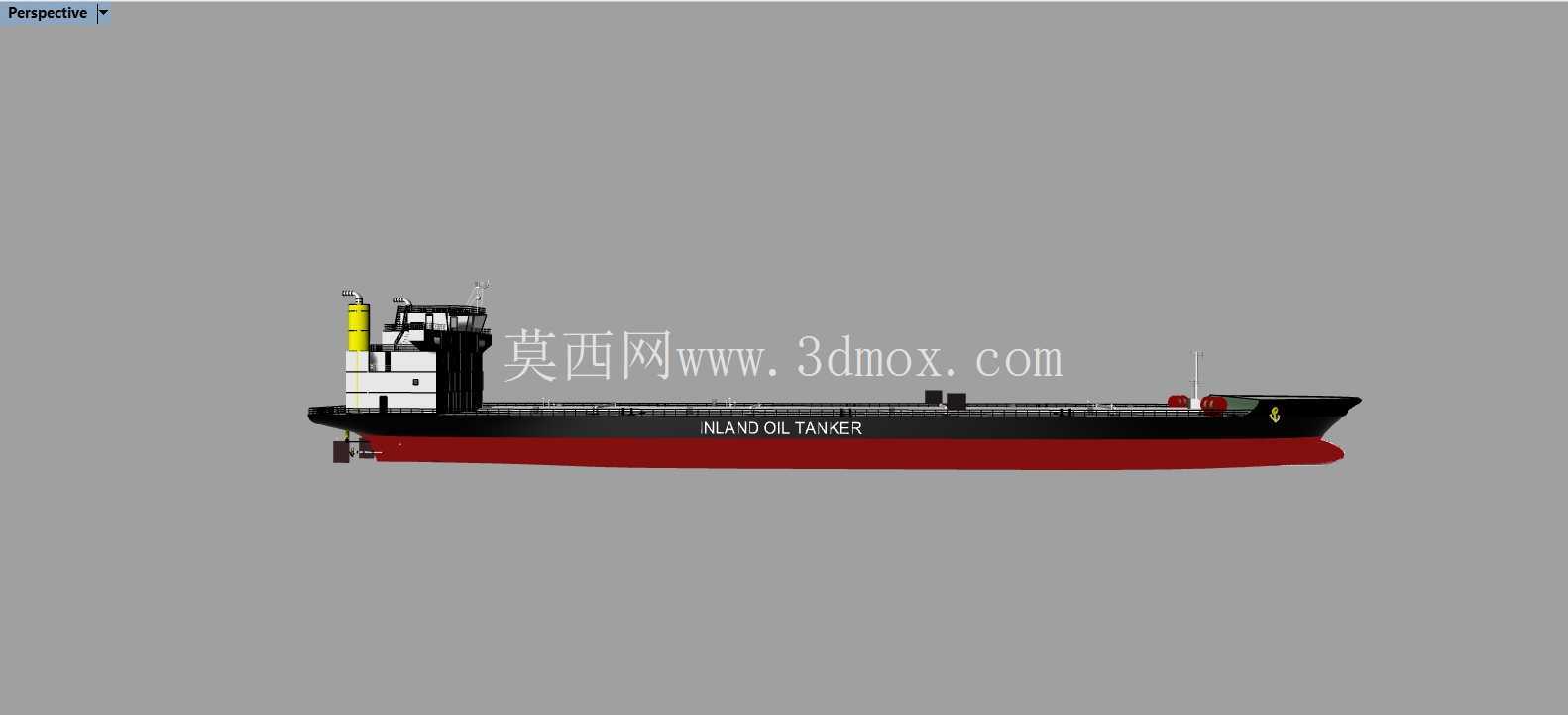

内河航运作为国内大宗液货运输的核心运力载体，承担着沿江炼化企业成品油、基础化工原料的短途调运职能，相比公路、铁路运输，内河油轮的单位运量能耗仅为公路的1/7、铁路的1/3，同时单航次可承载数千吨液货，大幅降低了液货跨区域调运的综合成本，是长江、珠江等内河水系沿线产业供应链中不可替代的运输载体。这款针对内河航道特性开发的油轮结构，在初始设计阶段就充分考量了内河航道的通航限制条件，区别于远洋油轮的大长宽比、高干舷设计，该船型将垂线间长控制在93.5m，船宽设定为22.9m，设计吃水3.62m，完全适配内河三级及以上航道的通航水深、船闸闸室尺寸限制，可顺利通过长江干线主要船闸、珠江流域核心航段的通航建筑物，无需额外进行减载、候潮等操作，有效提升了单航次的运输周转效率。

从船体结构设计逻辑来看，该油轮采用单底单壳带纵骨的骨架形式，纵向连续布置的纵骨结构可大幅提升船体总纵强度，应对内河航道中常见的波浪拍击、浅水区航行时的河床擦碰风险，同时沿船长方向设置多道横舱壁，将货油舱区划分为多个独立液舱，既可以满足不同品类液货的分舱装载需求，也能在单舱发生破损时将液货泄漏范围控制在最小，降低航行安全风险。船体首部采用前倾式首柱搭配球鼻首改型设计，可有效降低内河航行时的兴波阻力，减少船舶航行过程中对堤岸的冲刷影响，同时首部设置的锚泊、系缆设备集成安装区域，预留了足够的操作空间，适配内河港口频繁靠离泊、带解缆的作业需求；尾部则采用巡洋舰式尾型，优化了螺旋桨的来流条件，提升推进效率的同时，也为舵机、主推进装置的安装检修预留了充足的舱室空间。

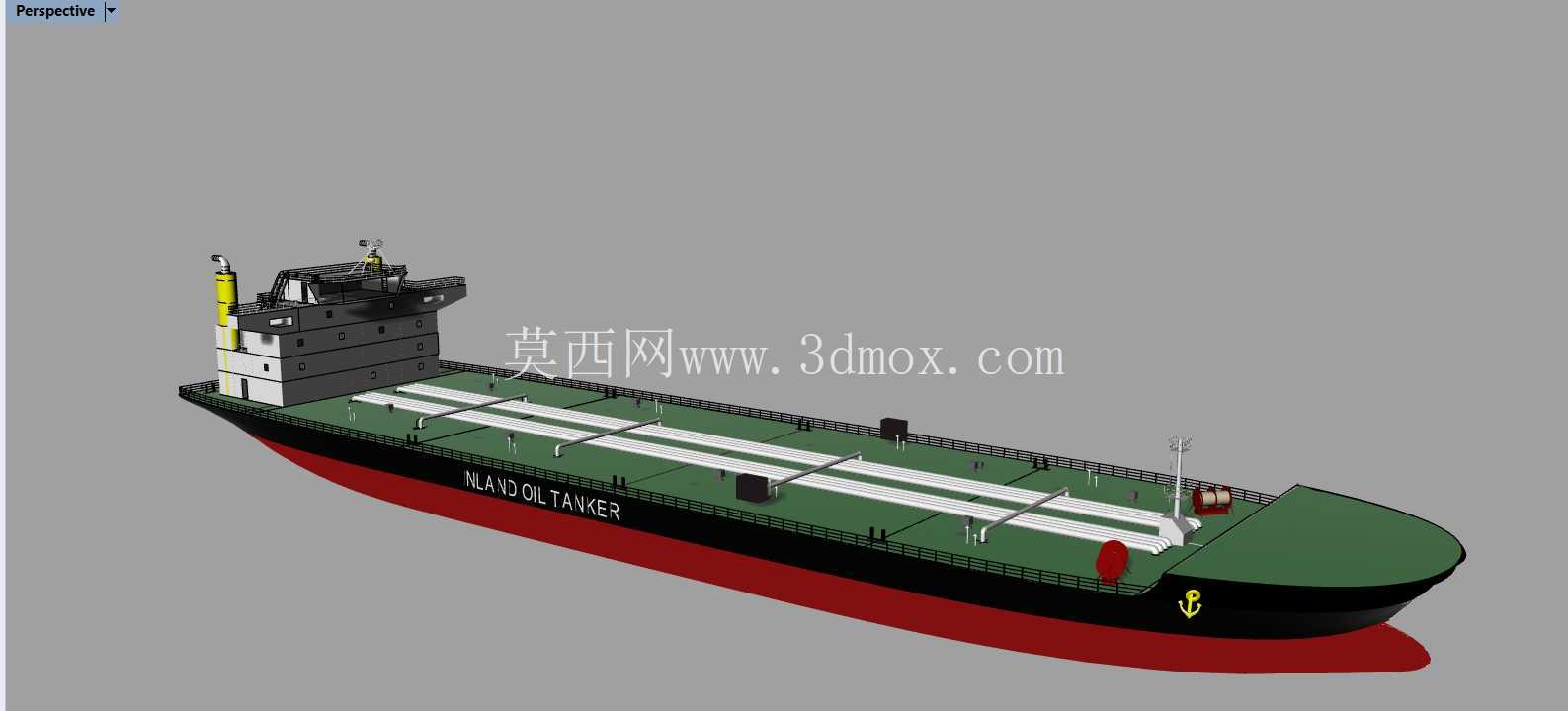

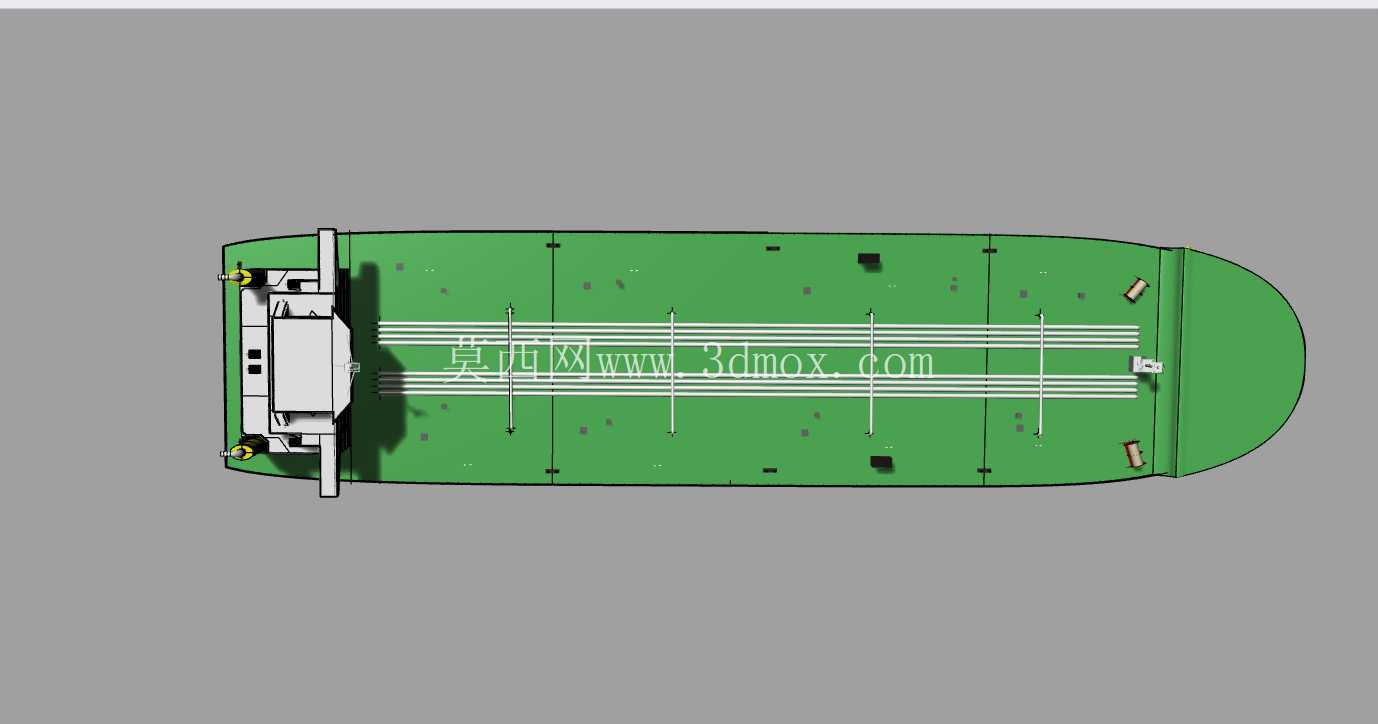

在实际运营场景中，该型油轮主要服务于沿江炼化基地到沿线内河港口的成品油、燃料油运输任务，货油舱区域的结构设计充分考虑了液货装卸的作业需求，每个液舱都预留了货油管系、透气管系、液位监测设备的安装接口，舱内结构做了圆弧过渡处理，减少液货残留，降低洗舱作业的工作量。甲板区域沿船长方向布置的管系通道、人行通道做了防滑、防溢油处理，符合内河船舶的安全作业规范，同时甲板上预留的消防设备、防污染设备安装位置，可满足内河船舶防污染的相关要求，避免液货泄漏对内河水域造成生态影响。

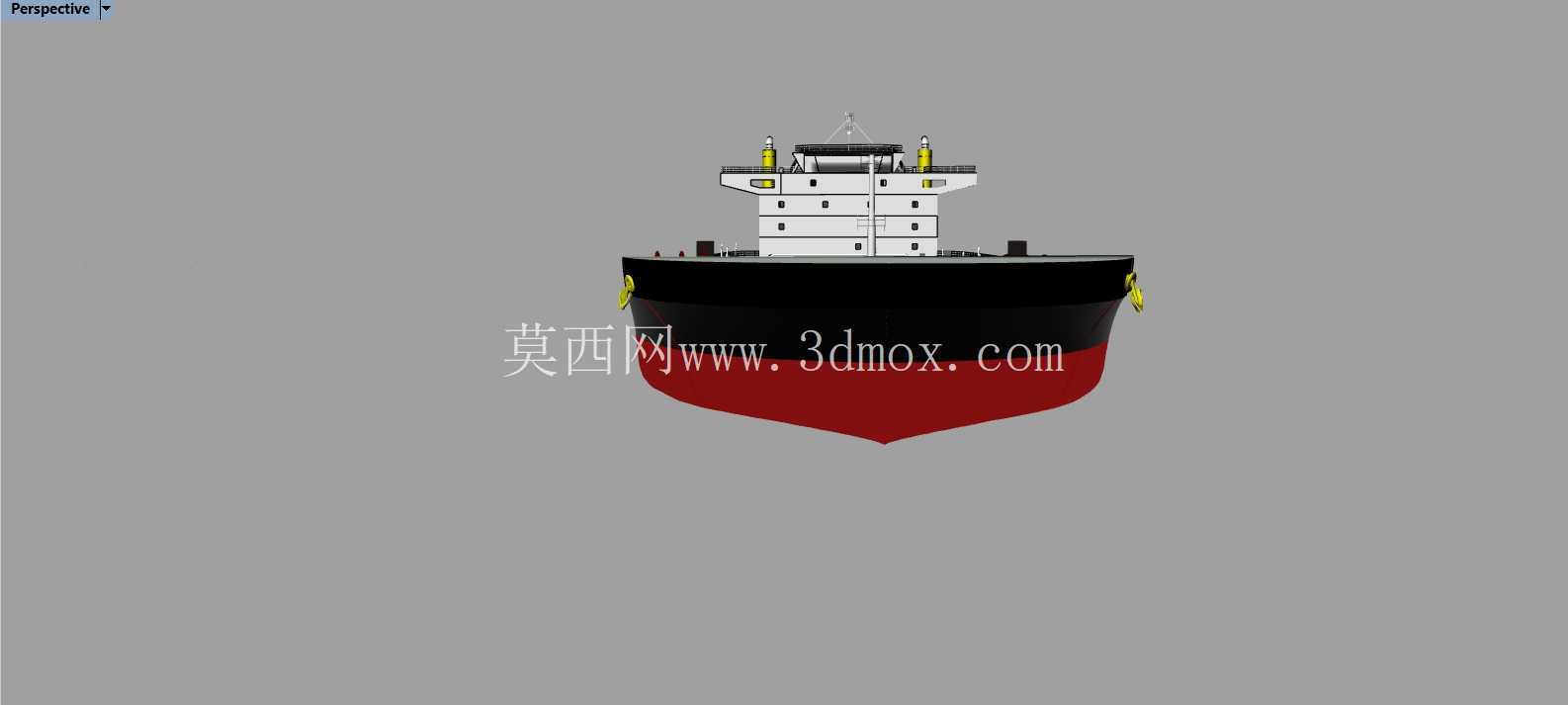

针对内河航道中常见的桥区通航、弯道会船场景，该船型的上层建筑集中布置在船首区域，可为驾驶人员提供全船范围的通视视野，无需额外设置瞭望岗即可清晰观察到船尾的系泊作业、货油装卸作业状态，以及航道前方的通航标识、对向会船动态，大幅提升了狭窄航道内的航行安全性。船体的型线设计经过多轮优化，在3.62m的设计吃水下，可实现10-12节的经济航速，匹配内河航运的常规航速需求，同时在浅水区航行时，船底型线的设计可减少浅水效应带来的船体下沉量，降低船舶在枯水期的搁浅风险。

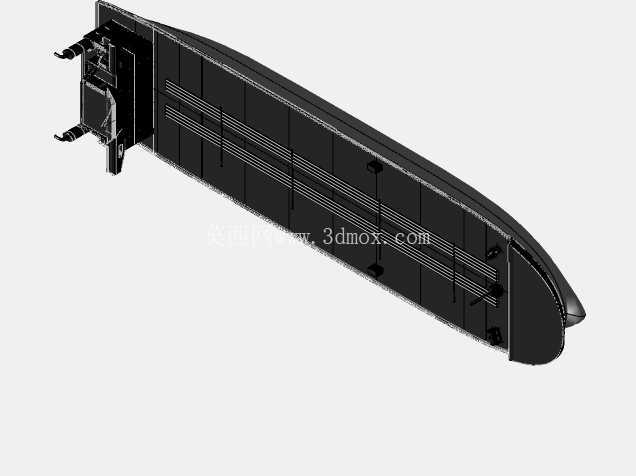

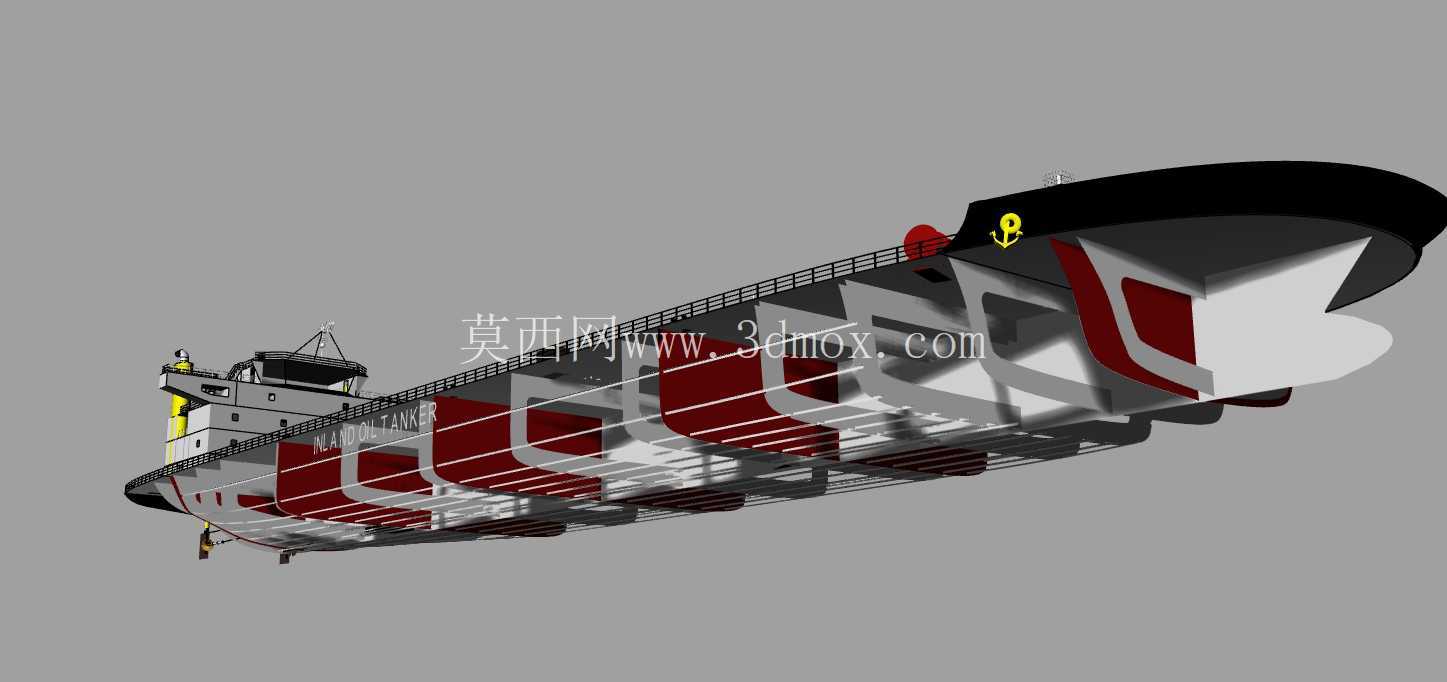

从三维建模的实现角度来看，该模型完整还原了船体的外板、纵骨、横舱壁、甲板、首部系泊结构、尾部舵系安装区域的结构细节，所有结构件的尺寸都严格按照设计值进行建模，结构之间的连接关系完全符合船舶建造的工艺要求，可用于船舶方案论证阶段的总布置校核、结构强度初步验算，也可作为内河船舶设计教学的参考案例，帮助设计人员直观理解内河油轮的结构布置逻辑、舱室划分思路，以及通航限制条件对船型主尺度的约束关系。在建模过程中，针对船体曲面的光顺性做了专项处理，外板曲面的曲率变化连续，无突兀的折角，既符合船舶建造时的板材加工工艺要求，也能保证后续进行水动力仿真计算时的网格划分质量，为后续的航行阻力计算、结构有限元分析提供准确的几何基础。
