原创台式自动感应电动皂液供给装置

这款电动皂液供给装置的三维结构设计，核心围绕商用公共卫浴场景的高频使用需求展开，区别于传统手动按压皂液器的接触式交叉感染风险，整体采用非接触式感应触发的出液逻辑，适配写字楼公共卫生间、餐饮门店后厨洗手区、医疗场所预检分诊洗手台、校园公共盥洗区等多场景的安装使用需求。从结构布局来看，整机采用立式台置的安装形态，无需在台面额外开孔，直接放置于平整洗手台台面即可完成布设，对外形边界做了收窄处理，整体占地投影尺寸控制在120mm*100mm范围内，总高度控制在180mm区间，不会占用过多台面操作空间，适配市面上绝大多数常规深度的洗手台布设要求，不会出现与水龙头、台置擦手纸盒等周边洁具干涉的问题。

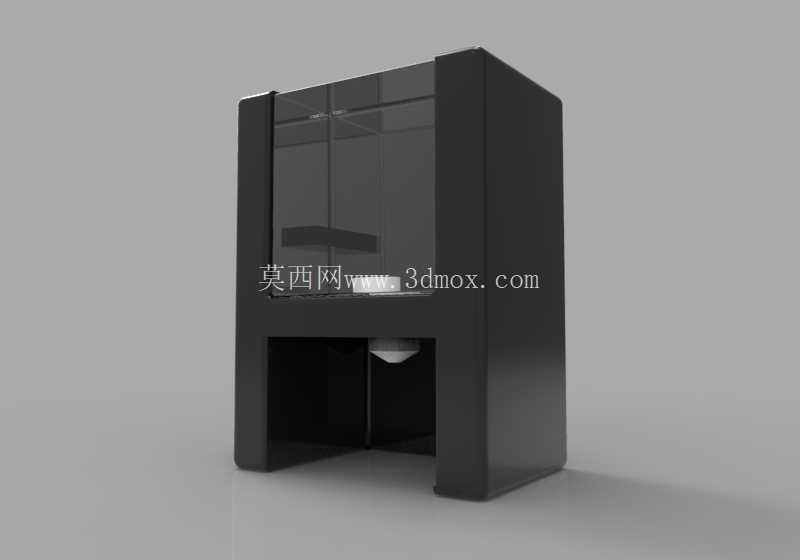

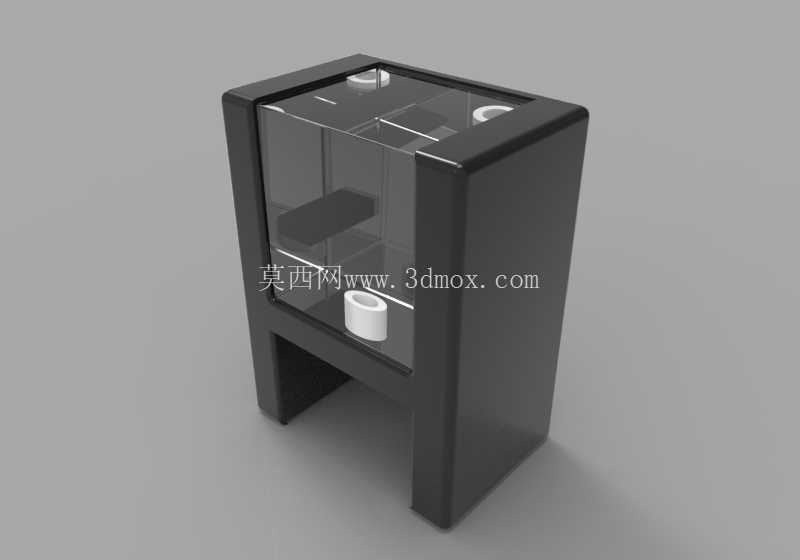

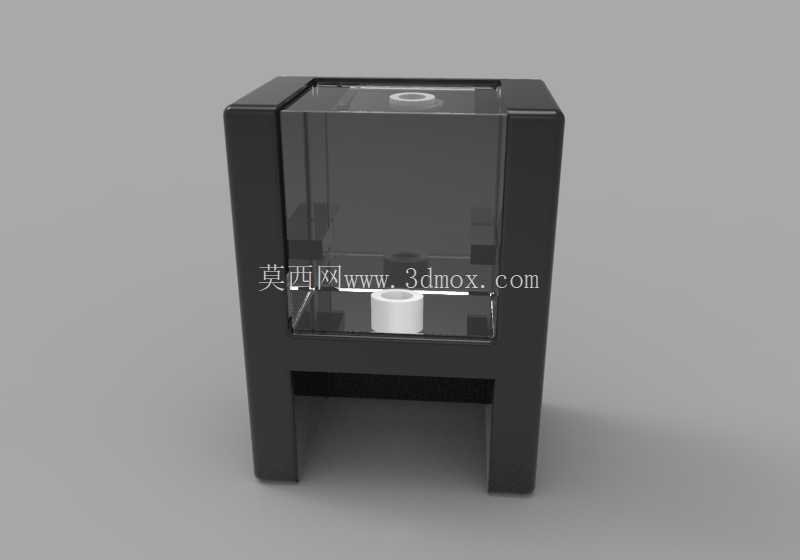

整机外壳采用分体式框架结构，两侧为高强度ABS注塑支撑立柱，正面与背面采用高透PC材质作为储液腔观察窗，使用者无需开盖即可直观查看内部皂液剩余容量，方便运维人员及时补充皂液，避免出现空液无法出液的情况。顶部预留的环形注液口做了下沉式密封设计，注液时不会出现皂液沿外壁流淌污染台面的问题，配套的硅胶密封塞可以有效避免设备倾倒时皂液渗漏，适配不同粘稠度的洗手液、皂液、消毒凝胶等流体介质，不会因为介质粘稠度差异出现出液堵塞或者滴漏的问题。

内部核心结构分为储液腔、动力泵组、感应控制模块三个独立舱室，储液腔做了1.2L的容量设计，按照单次出液1ml的标准剂量计算，满液状态可支持1200次以上的出液操作，减少高频补液的运维工作量；动力泵组采用蠕动式泵体结构，泵管与皂液直接接触，泵体核心动力部件不与流体介质接触，后期维护仅需更换泵管即可，无需拆解整个动力单元，大幅降低后期运维成本。感应模块设置在设备正面下部的出液口上方位置，感应距离做了30-80mm的可调区间设计，既可以避免误触发导致的无效出液，也能保证使用者手部伸到出液口下方时快速响应，响应延迟控制在0.2s以内，出液剂量支持多档位调节，可根据不同使用场景的需求调整单次出液量，避免皂液浪费。

底部支撑脚做了防滑硅胶垫设计，放置在光滑陶瓷台面或者玻璃台面上时不会出现滑移，同时垫高机身10mm，避免台面积水长期浸泡机身底部导致的材质老化问题。整机的走线采用隐藏式内走结构，供电接口设置在机身背部下方位置，支持外接低压直流供电，也可适配干电池备用供电模式，在断电场景下依然可以维持正常使用，不会因为临时断电导致设备无法工作。结构设计阶段对各部件的装配公差做了严格控制，立柱与透明腔体的拼接处采用卡扣加硅胶密封条的双重固定结构，装配间隙控制在0.1mm以内，既保证了整机的外观整体性，也可以避免长期处于潮湿卫浴环境下出现接缝发霉、渗液的问题。出液嘴做了45度斜向下的角度设计，出液时皂液可以精准落到使用者掌心位置，不会出现沿出液嘴外壁流淌的挂液问题，出液嘴末端做了防滴漏的回流结构，每次出液完成后残留的皂液会回流到泵管内，不会长期积存在出液口形成皂垢堵塞通道。

从建模逻辑来看，整个模型采用自顶向下的设计思路，先确定整机的安装边界与核心功能尺寸，再拆分各个零部件的结构细节，所有配合面都做了对应的拔模角度处理，适配后续注塑开模的生产工艺要求，没有出现倒扣、壁厚不均等不利于量产的结构问题，各个零部件的装配关系清晰，可直接用于后续的结构验证、开模打样以及装配工艺编制工作，对于同类台置卫浴给皂设备的结构设计也具备一定的参考价值。
