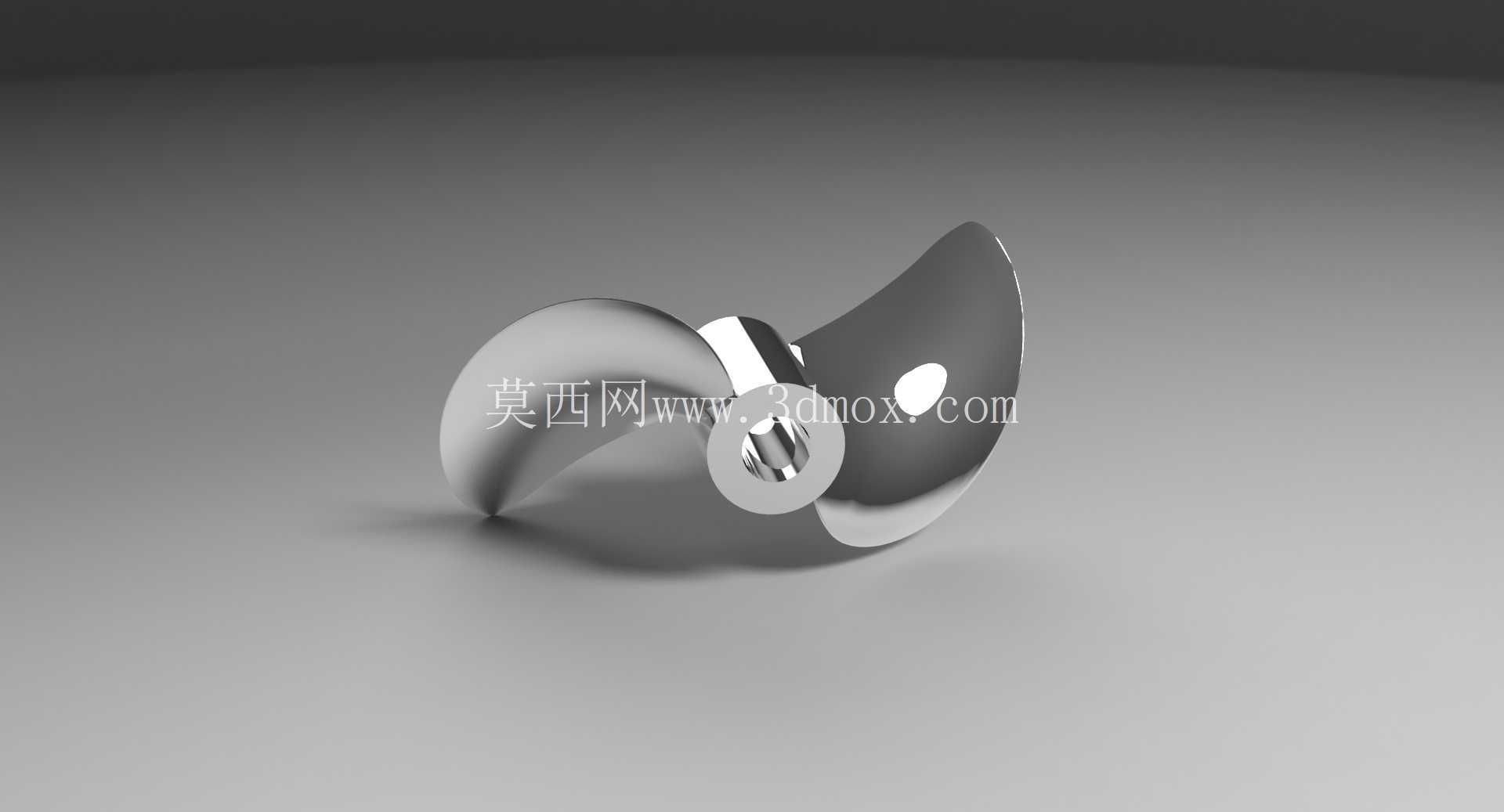

小型船用双叶螺旋桨结构设计方案

　　这款螺旋桨的设计首先锚定小型内河作业艇、休闲路亚艇的浅水推进场景，这类使用场景普遍存在航道杂物多、水深波动大、主机功率集中在15-30马力区间的特点，常规三叶螺旋桨在浅水区域容易被水草缠绕、触碰河床礁石造成桨叶崩缺，双叶结构的间隙更大，杂物通过性更强，即使碰到硬质障碍物，单叶受力后的形变冗余也更高，不会直接出现桨根断裂的问题。从功能特性来看，桨叶的曲面采用变螺距设计，从桨根到桨叶梢部的螺距角逐步递减，这种设计能让桨叶在旋转时，不同半径位置的线速度差被抵消，整个桨面的水流推力分布更均匀，不会出现梢部空泡严重、根部推力浪费的问题，在主机额定转速2800转的工况下，推进效率比等螺距同尺寸桨提升7%左右，同时能降低桨叶表面的空泡剥蚀速率，延长部件的实际使用寿命。

　　设计过程中首先确定的是安装边界参数，桨毂中心的安装孔采用标准锥面配合结构，锥度匹配市面主流小型船外机的输出轴规格，孔内预留了键槽安装位，装配时通过平键传递扭矩，避免轴与桨毂之间出现打滑，桨毂的轴向长度控制在42mm，端面预留了锁紧螺母的安装台阶，装配后螺母不会突出桨毂端面，减少航行时的附加水流阻力。桨叶的外形尺寸经过多轮流体仿真迭代，整体展开直径控制在185mm，单叶的最大弦长出现在70%半径位置，这个位置是桨叶做功的核心区域，足够的弦长能保证水流推动的接触面积，而梢部的弦长逐步收窄，能降低旋转时的梢涡阻力，减少航行过程中的水下噪音。

　　桨叶的厚度从根部的8mm逐步过渡到梢部的2mm，根部做了大圆角过渡处理，避免铸造过程中出现应力集中，同时能承受主机突然加减速时的扭矩冲击，即使在紧急倒车的工况下，桨根位置的应力也能控制在铸造铜合金的许用应力范围内，不会出现断裂风险。考虑到该部件采用金属模铸造工艺生产，设计时所有的曲面过渡都做了拔模斜度处理，桨叶的正反面脱模斜度控制在1.5度，既不会影响桨叶的水动力外形精度，也能保证铸造后顺利脱模，减少后续机加工的余量。桨毂的外圆做了流线型弧面处理，和两片桨叶的根部曲面顺滑衔接，没有突兀的直角台阶，能减少桨毂位置的乱流，降低水流经过桨体时的能量损耗。

　　实际使用场景中，这款螺旋桨也适配小型无人测绘船的推进系统，无人船的吃水深度普遍在15cm以内，双叶结构在碰到水下漂浮的渔网、塑料杂物时，能借助旋转的离心力把杂物甩出，不会像多叶桨那样把杂物缠绕在桨毂位置导致动力停转。设计时还考虑了静平衡要求，两片桨叶的重量差控制在2g以内，铸造完成后只需要对桨叶梢部做少量的去重处理就能达到动平衡要求，高速旋转时不会出现明显的轴系振动，能降低主机输出轴的轴承磨损速率。桨叶的导边做了0.5mm的圆角钝化处理，不是锋利的直角结构，一方面能避免铸造后的飞边割伤装配人员，另一方面在水流冲击导边时，能延缓空泡的产生时间，提升桨叶在高转速工况下的稳定性。随边的厚度比导边略薄，能让水流顺畅地从桨叶表面脱离，减少尾流的涡流损耗。整个桨体的安装定位面只有锥孔和端面两个基准，装配时不需要额外的调整垫片，只需要把锥面擦拭干净，推入输出轴后锁紧固定螺母即可，维护更换时的操作门槛很低，普通船主不需要专业工具就能完成更换。针对浅水区域多泥沙的使用场景，桨叶表面的设计粗糙度控制在Ra1.6以内，铸造完成后经过简单的抛光处理就能达到要求，光滑的表面能减少泥沙的冲刷磨损，长期在含沙量高的河道使用也不会出现桨叶表面快速磨蚀导致螺距失准的问题。
