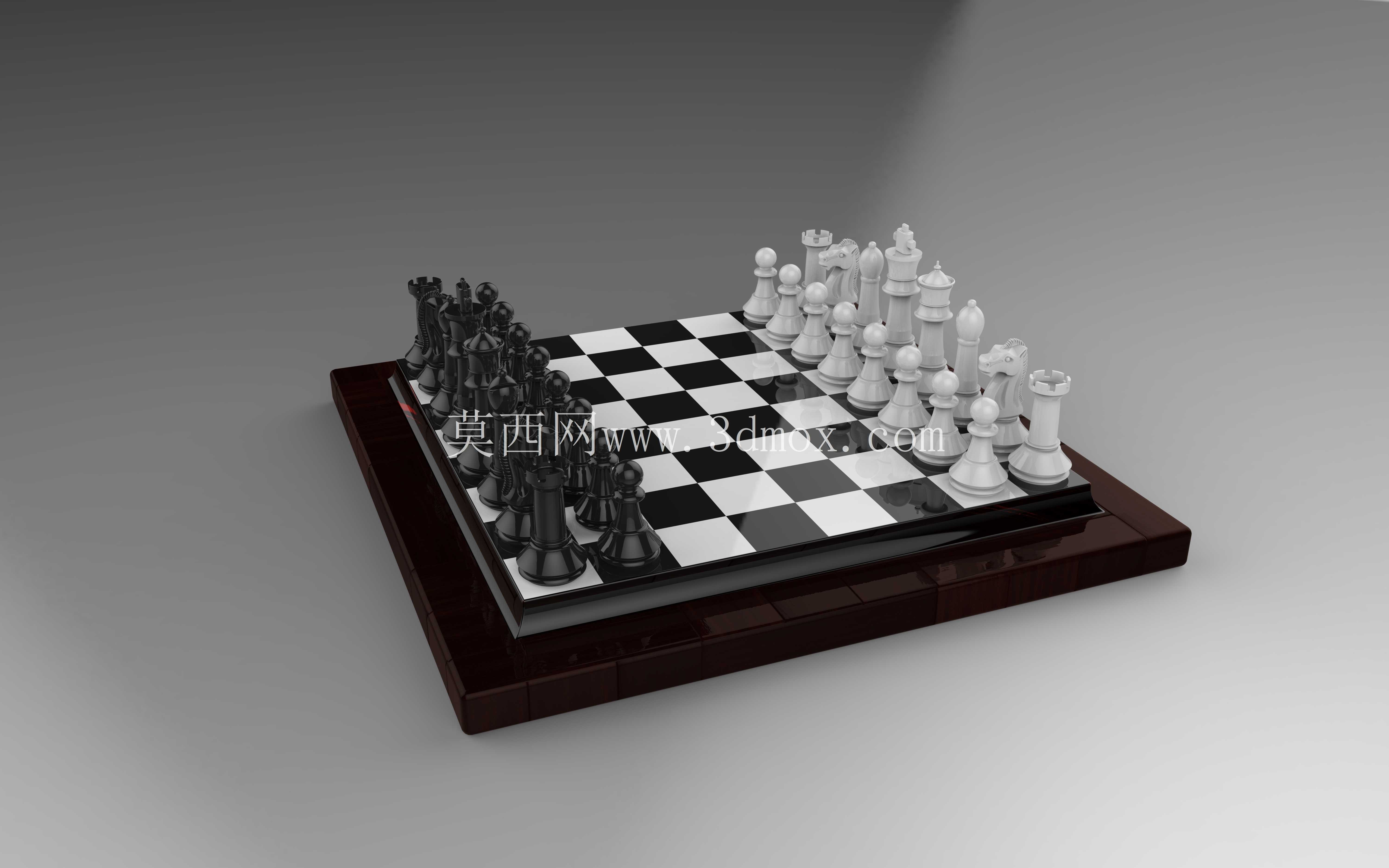

写实风格国际象棋棋盘棋子整套结构

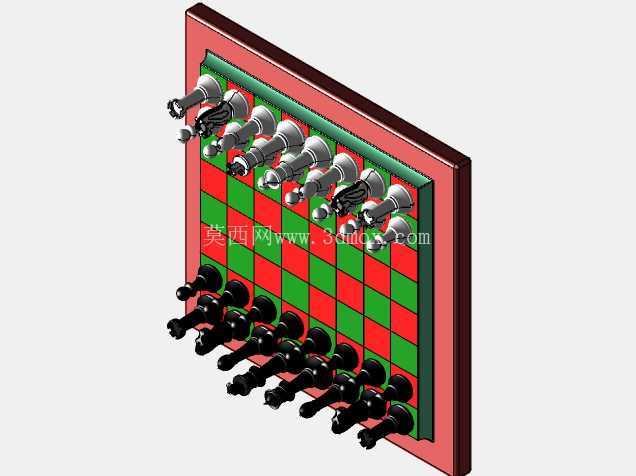

　　这套国际象棋的三维结构设计，首先要兼顾实际铸造生产的脱模可行性，整套产品分为棋盘底座、黑白两色共32枚棋子两个核心部分，所有外露棱边均做了R0.3-R0.8的圆角过渡，既避免铸造过程中出现应力集中导致的冷隔、缺料缺陷，也能防止日常使用时尖锐边角划伤使用者。棋盘底座采用分层式结构设计，最下层是高密度的承重基座，整体外轮廓尺寸控制在420mm×420mm×35mm，安装放置时的边界预留只需要在桌面留出450mm见方的平整区域即可，不需要额外的固定结构，自身重量就能保证摆放稳定性；中层是棋盘格镶嵌层，黑白格单格尺寸为45mm×45mm，格线对齐公差控制在±0.1mm以内，保证棋子摆放时不会出现格位偏移，格面做了微磨砂处理，减少棋子移动时的滑动阻力同时避免反光晃眼；最上层是内嵌式的棋子收纳槽边缘挡边，高度5mm，能避免棋子被意外碰落到地面。

　　棋子部分严格遵循国际棋联的标准尺寸比例，王的高度为95mm，底座直径32mm，兵的高度为45mm，底座直径25mm，所有棋子的底座都做了1mm深度的平底沉台，保证放置时与棋盘格面完全贴合，不会出现晃动倾斜；棋子的造型在保留传统识别特征的基础上，优化了曲面过渡结构，所有垂直方向的拔模斜度设置为1.5°，完全适配金属重力铸造或者树脂浇注的生产工艺，不需要额外做侧抽芯结构，能有效降低模具加工成本和生产废品率。

　　从应用场景来看，这套结构既可以作为文创礼品类的铸造产品量产，也可以作为休闲娱乐空间的陈设摆件，设计过程中特意将所有壁厚控制在均匀的3mm，避免铸造时因为壁厚差过大产生缩孔缺陷，棋子内部为中空结构，在保证整体手感重量的同时减少材料消耗，底座位置预留了0.5mm深度的绒布粘贴槽，用户可以自行粘贴防滑绒布，减少移动棋子时的碰撞噪音。棋盘底座的四个底角位置设置了直径10mm、深度2mm的防滑脚垫安装位，不需要额外打孔攻丝，直接过盈配合就能安装橡胶脚垫，进一步提升放置时的防滑性能。

　　在结构校验过程中，所有棋子的重心都落在底座中心轴线位置，倾斜15°时不会出现倾倒，满足日常使用的稳定性要求；棋盘格的黑白两色区域采用平齐式设计，没有高度差，棋子在格间移动时不会出现卡顿，表面平整度公差控制在0.2mm以内，不会因为平面度问题导致棋子放置不稳。整套结构没有复杂的异形曲面，模具分型面全部设置在产品的最大轮廓线位置，飞边清理工作量小，后续表面处理无论是做金属抛光、烤漆还是电镀都能获得均匀的附着效果，不需要额外做打磨补正。针对铸造过程中可能出现的气孔问题，在每个棋子的顶部非外观面位置设置了直径0.8mm的排气溢料槽，不影响外观的同时能保证浇注时型腔内的气体顺利排出，减少铸件内部气孔缺陷；棋盘底座的背面设置了交叉分布的加强筋，筋高8mm、筋厚2mm，在减轻整体重量的同时保证底座不会因为长期放置出现翘曲变形，平面度长期保持性更好。
