工业双层操作平台及配套生产作业装置

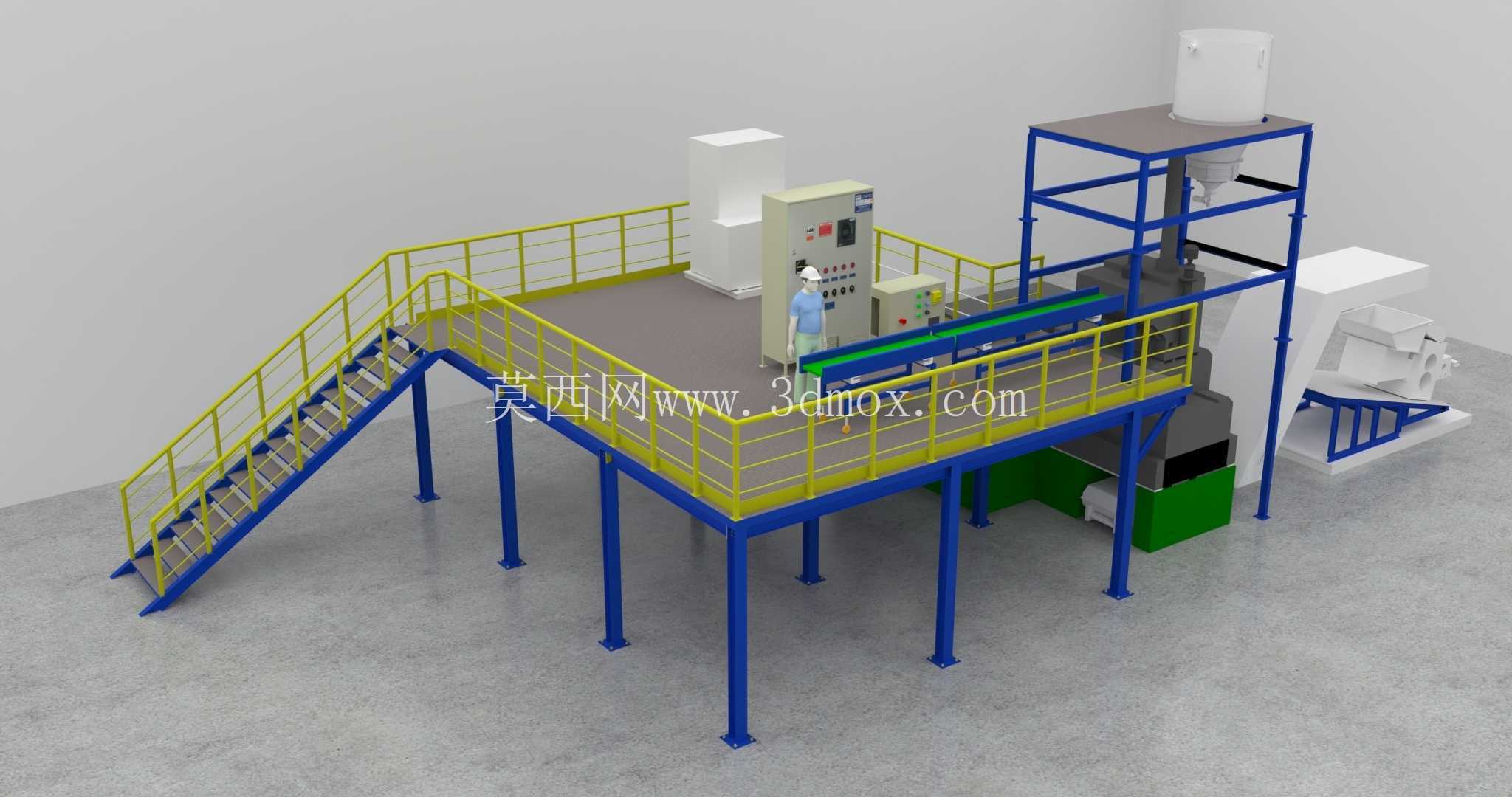

　　这套带钢梯与防护栏的双层钢架操作平台，主要适配铸造车间的原料预处理、辅机配套作业场景，平台上层预留了充足的设备安装位，可承载原料储料仓、电控柜体、小型输送辅机等多类生产装置，解决车间地面空间局促、多设备排布分散导致的操作动线过长问题。从结构设计来看，平台主支撑采用等截面方形钢立柱，立柱底部预留膨胀螺栓安装孔位，可直接固定在硬化混凝土地面，无需额外做预埋基础，适配多数老旧车间的地面改造需求；上层平台台面采用花纹钢板铺设，表面做防滑处理，边缘设置1.2米高的黄色安全护栏，护栏横杆间距符合工业安全防护规范，避免作业人员意外跌落。

　　配套的斜向钢梯踏步采用防滑花纹钢板弯折成型，梯段两侧设置连续扶手，梯段倾斜角度控制在45度以内，兼顾上下通行的便捷性与安全性，梯段与平台主体采用螺栓连接，运输时可拆分，现场安装无需大量焊接作业。平台上层右侧设置的高架储料仓，采用锥底出料结构，可依靠重力实现物料自流输送，料仓顶部预留进料口与除尘接口，可对接车间集中供料系统与除尘管路，避免投料过程中粉尘外溢；料仓下方预留设备安装空间，可对接定量给料、混料等铸造前端处理设备，物料经处理后可通过平台边缘预留的输送线安装位，直接将物料输送至下游铸造主机工位，减少物料二次转运的人力消耗。

　　平台左侧区域预留的电控柜安装位，做了加厚台面处理，可承载多组低压电控柜体，柜体旁预留了走线槽安装空间，强电与控制线路可分开布设，避免信号干扰；电控柜旁预留了操作人员值守工位，工位旁设置紧急停止按钮安装位，出现异常工况时可快速切断设备电源。平台下层空间未设置封闭围挡，可灵活放置物料周转箱、小型工具柜，也可对接下游输送设备的出料端，充分利用垂直空间，压缩整套生产线的占地面积。

　　从安装边界来看，整套平台的立柱排布间距经过优化，避开了车间常见的地面管线、排水沟位置，平台整体高度适配常规车间的层高，顶部料仓最高点距离地面的高度控制在4.5米以内，不会与车间行车的运行路径发生干涉；钢梯的安装位置可根据车间实际布局调整，可选择安装在平台左侧、前侧或右侧，适配不同的车间动线规划。整套结构的受力经过校核，上层平台的均布载荷满足常规工业生产的设备放置与人员操作需求，护栏与梯段的载荷也符合安全规范，所有钢结构件表面均做除锈后喷涂处理，蓝色为主体支撑结构色，黄色为安全防护件色，符合工业设备的安全色标识规范，作业人员可快速识别安全防护区域。平台边缘预留的输送线支架安装位，可适配不同宽度的皮带输送线或辊道输送线，输送线的高度可通过支架上的长圆孔进行微调，保证与上下游设备的对接精度，避免物料输送过程中出现卡滞、撒漏问题。料仓的锥段角度根据铸造常用粉料、颗粒料的安息角设计，可避免物料在仓内架桥、堵料，锥段出料口预留了标准法兰接口，可直接对接各类给料设备，无需额外制作转接件。
