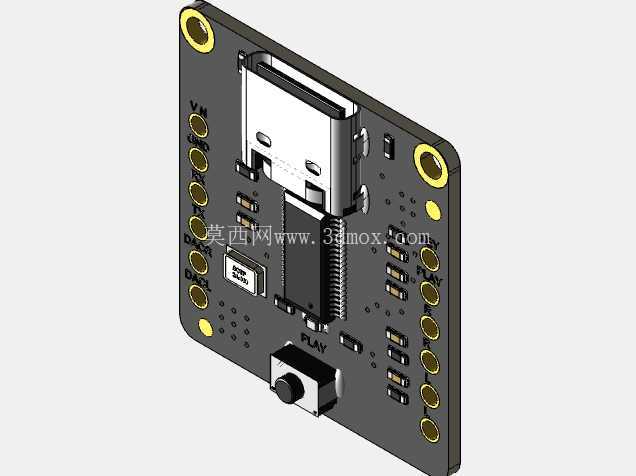

DFPlayer PRO音频播放模块结构设计

这款DFPlayer PRO音频播放模块的结构设计，围绕嵌入式音频场景的实际安装与使用需求展开，在紧凑的板型空间内完成了接口、功能元件、固定结构的合理排布，适配各类小型智能设备、互动装置、工业提示终端的音频输出需求。从实际应用场景来看，这类模块常被集成在自助服务终端的语音提示单元、智能玩具的音频播放组件、小型工业设备的故障报警播报模块、互动展项的语音触发装置中，不需要额外搭建复杂的音频解码电路，仅通过简单的串口指令即可完成音频文件的调用与播放，大幅降低了嵌入式音频方案的开发门槛。

模块采用矩形印制电路板作为承载基底，板体四角设置了金属化安装孔，孔位边缘做了环形露铜处理，既可以通过铜柱配合螺丝完成板间堆叠固定，也能适配标准的PCB安装导轨卡槽，安装孔的位置避开了板上所有高元件的投影区域，固定时不会出现螺丝触碰元件引脚造成短路的问题。板体边缘的排针引脚采用等间距排布，引脚定义遵循常用的串口模块接线逻辑，电源、地、串口收发、音频输出引脚依次排列，接线时不需要反复核对引脚定义，能减少现场接线的出错概率，排针的高度控制在标准2.54mm间距排针的常规高度，适配市面上绝大多数杜邦线、接线端子的连接尺寸。

接口部分选用了Type-C接口作为供电与数据传输的接口，接口位置设置在板体的短边侧，接口的金属外壳做了接地处理，既可以提升插拔时的结构强度，也能起到静电屏蔽的作用，避免外部静电干扰音频解码芯片的正常工作。接口周围预留了足够的插拔空间，即使是带外壳的Type-C数据线也能顺利插拔，不会和板上其他元件产生干涉。音频解码主芯片布置在板体的核心区域，芯片周围的去耦电容按照最短布线原则排布，尽可能缩短电容与芯片电源引脚的走线长度，降低电源纹波对音频输出质量的影响，芯片上方预留了散热空间，即使长时间连续播放音频，芯片的工作温度也能保持在合理范围内。

板载的PLAY功能按键设置在板体靠近边缘的位置，按键采用轻触式结构，按键的高度略高于板上其他低矮元件，不需要额外加装延长按键即可直接触发，按键周围预留了手指按压的操作空间，调试时可以直接手动触发播放功能，不需要外接控制信号。板上的状态指示灯布置在按键旁的醒目位置，不同的闪烁频率对应模块的不同工作状态，调试时可以直观判断模块的运行情况，不需要连接上位机读取状态信息。音频输出接口采用和排针同间距的引脚输出，既可以直接外接小功率扬声器，也能通过引脚连接功放电路驱动更大功率的放音设备，输出引脚的走线做了包地处理，减少外界电磁干扰对音频信号的影响，降低输出音频的底噪。

从设计思路来看，整个模块的元件排布遵循信号流向逻辑，从接口输入的电源与数据信号，经过防护电路、解码芯片，最终从音频输出引脚送出，整个信号路径尽可能缩短，减少信号传输过程中的损耗与干扰。板体的外形尺寸控制在极小的范围内，可以轻松嵌入到各类空间受限的设备内部，不会占用过多的设备内部安装空间。板上所有元件的高度都做了统一管控，最高元件为Type-C接口，整体板上元件高度差控制在合理范围内，后续如果需要给模块加装保护外壳，不需要针对单个元件做特殊的避位设计，外壳内腔只需要按照最高元件的高度预留空间即可。

在安装边界的设计上，板体的边缘到最外侧元件引脚的距离预留了足够的安全间距，既可以避免板边切割时的毛刺造成引脚短路，也能在板体装入设备卡槽时，不会因为卡槽的尺寸公差挤压到边缘元件。安装孔的孔径适配常用的M2、M2.5固定螺丝，不需要额外定制特殊规格的固定件，现场安装时可以直接选用标准紧固件完成固定。模块的供电电压范围覆盖常用的嵌入式系统供电电压，不需要额外搭建电压转换电路，直接接入常用的5V系统电源即可正常工作，进一步降低了集成时的设计工作量。
