绿联USB集线器搭配金士顿U盘外观结构

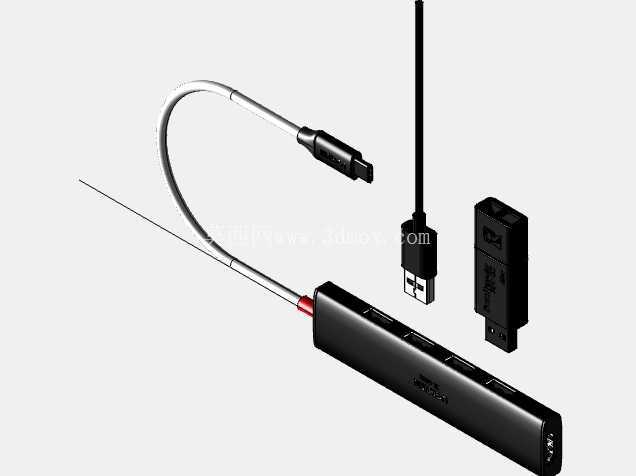

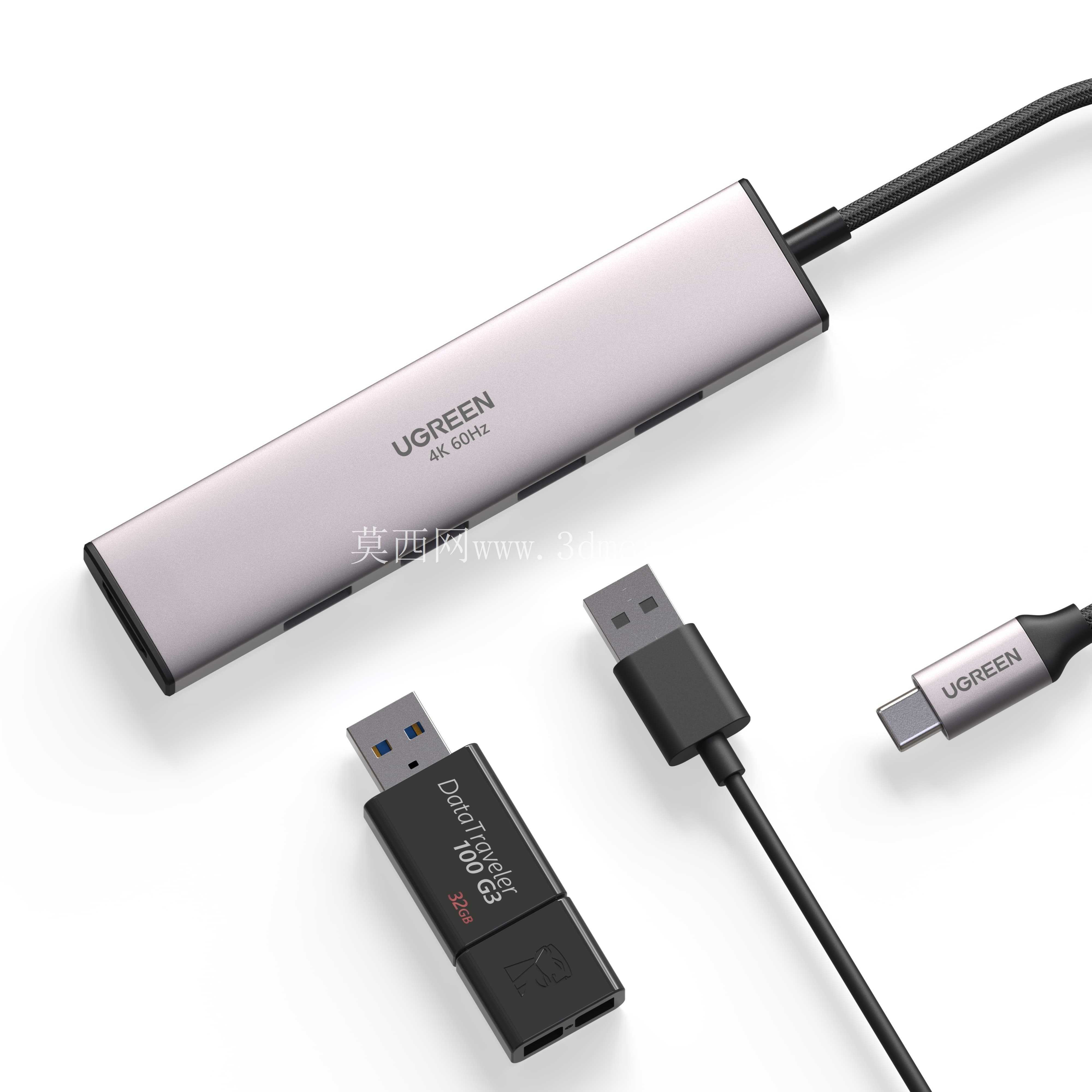

　　日常办公场景里，轻薄本接口不足的问题几乎是每个结构工程师、设计从业者都会碰到的痛点，Type-C接口的普及让很多传统USB-A接口的外设无法直接接驳，这时候USB集线器就成了桌面扩展的核心配件，这次建模的绿联CM478集线器搭配金士顿100 G3 U盘的组合，就是针对桌面外设扩展场景做的写实还原。先从实际使用场景来说，这类直插式扩展坞主要适配移动办公、桌面轻量扩展的需求，不需要额外供电，单根Type-C线连接主机就能扩展出多个USB-A接口，刚好可以接驳U盘、无线鼠标接收器、有线键盘这类低功耗外设，不用频繁插拔主机上的接口，也避免了轻薄本接口反复插拔造成的物理磨损。建模的时候首先要考虑产品的实际安装边界，这款集线器采用长条铝合金壳体设计，整体厚度控制在10mm以内，宽度大概35mm，长度在120mm左右，出线端做了圆弧过渡，避免线材弯折的时候应力集中，Type-C公头的长度做了精准控制，插在笔记本侧方接口的时候不会和相邻的接口产生干涉，壳体边缘做了0.5mm的倒角处理，既避免了锐边割手，也让金属壳体的装配公差更容易控制，不会出现边缘错位刮蹭的问题。

　　功能特性上，这款集线器支持4K视频输出的同时保留了USB3.0的传输速率，所以建模的时候特意区分了接口的内部结构，USB-A接口的内部弹片、Type-C接口的针脚都做了等比例还原，壳体表面的阳极氧化层质感也通过材质参数做了区分，和塑料端盖的磨砂质感形成明确差异。搭配的金士顿100 G3 U盘是日常传输图纸、模型文件最常用的存储介质，建模的时候还原了它滑盖式的结构设计，U盘主体的塑料壳体做了细微的咬花纹理，尾部的挂绳孔位置、侧面的防滑筋都做了还原，插在集线器接口上的时候，U盘和集线器壳体之间预留了2mm的间隙，避免插拔的时候刮蹭到集线器的金属表面。设计思路上，这类消费级数码配件的建模核心是还原真实的装配关系，比如集线器的金属壳体和内部PCB板的间隙、端盖和壳体的卡扣位置、线材和尾档的配合公差，都按照实际量产的尺寸做了还原，没有做夸张的艺术化处理，唯一需要注意的是建模时壳体的上下盖装配方向和实际量产产品存在镜像偏差，但整体的尺寸比例、接口位置、外观细节都和实物保持一致，完全可以用于数码配件的场景渲染、结构干涉验证、桌面布局模拟这类工作。

　　从结构设计的角度看，这类长条式集线器的内部空间非常紧凑，PCB板上要排布接口芯片、滤波电容、ESD防护器件，所以壳体的内部筋位高度、壁厚都做了合理的还原，壁厚控制在1.2mm，既保证了金属壳体的结构强度，也不会因为壁厚过大造成整体重量超标，出线位置的尾档做了加长的应力释放结构，线材弯折角度超过90度的时候也不会损伤内部的线芯，这些细节都是实际量产中必须考虑的工程点，建模的时候没有忽略这些结构特征。

　　U盘部分的建模也还原了实际的尺寸边界，长度55mm，宽度20mm，厚度10mm，滑盖推出后USB公头的伸出长度是12mm，完全符合USB协议的尺寸规范，插在集线器上的时候不会因为公头长度不足出现接触不良的问题，滑盖的卡扣行程也做了模拟，滑动到两端位置的时候都有对应的限位结构，和实物的滑动手感保持一致。整体模型的比例协调，各个部件的装配关系准确，不管是用来做产品展示的渲染素材，还是做桌面场景的布局参考，亦或是作为数码配件结构设计的参考样本，都能满足使用需求，没有做多余的简化处理，所有可见的外观特征、接口细节都做了1:1的还原，材质区分明确，能直观呈现两款产品搭配使用时的实际状态。
