创意纪念奖杯造型结构设计方案

　　这款纪念奖杯的结构设计，核心围绕纪念展示场景的实际使用需求展开，整体采用分体式装配结构，分为底座、杯身、顶部装饰件三个独立模块，各模块之间通过定位止口配合限位，既满足加工环节的分模制作需求，也方便后期表面处理工序的独立作业，避免不同材质表面处理时的工艺干涉。从实际应用场景来看，这类纪念奖杯主要用于行业活动纪念、用户里程碑节点纪念、线下赛事颁奖等场景，放置于桌面展架、荣誉陈列柜等位置，因此结构设计时首先考虑了放置稳定性，底座采用下宽上窄的梯形棱台结构，底部接触面做了0.2mm的内凹微弧处理，避免平面加工时的翘曲问题导致放置不稳，底座与杯身的连接位置设置了环形定位凸台，凸台高度3mm，配合间隙控制在0.1mm以内，装配后无需额外粘接即可保证同轴度，减少装配工序的调整工作量。

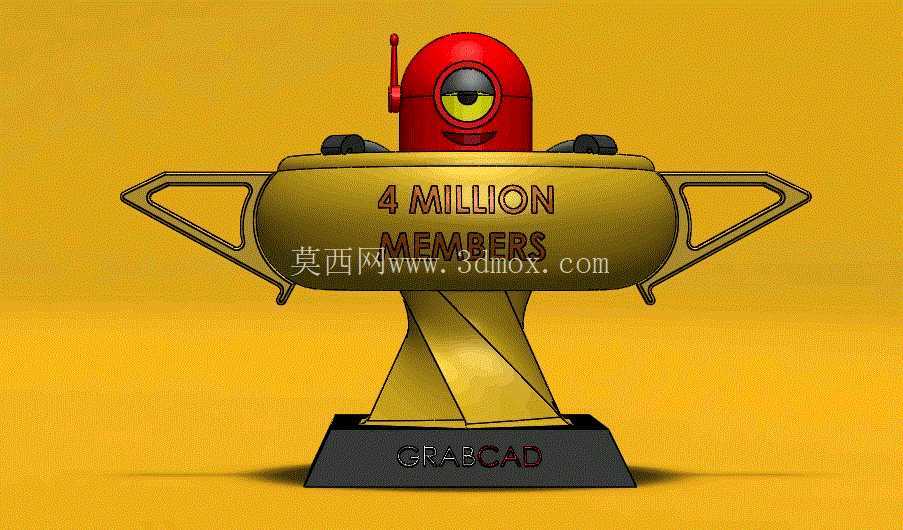

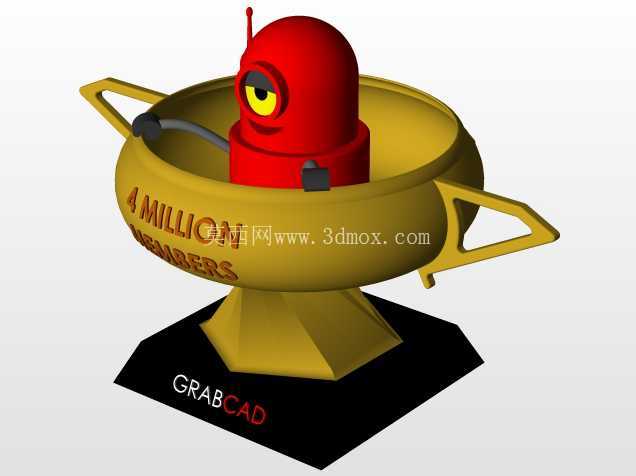

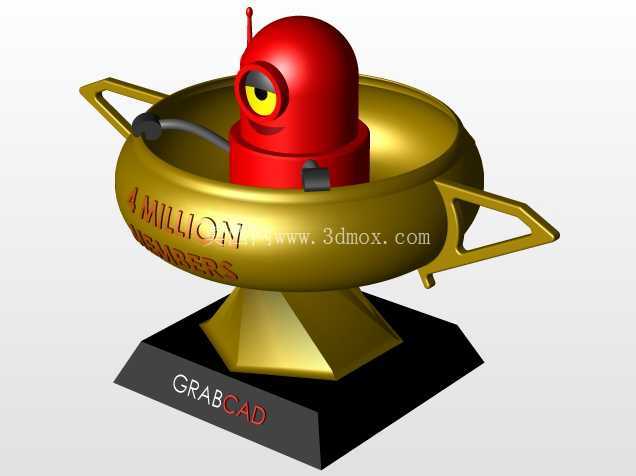

　　杯身部分采用对称双耳结构，双耳的截面为椭圆形渐变造型，从与杯身连接位置的20mm宽度逐步过渡到耳端的12mm宽度，结构上做了等壁厚处理，整体壁厚控制在2.5mm，既保证杯身的结构强度，避免搬运过程中受力断裂，也控制了整体重量，方便日常拿取移动。杯身内腔为圆弧过渡的曲面结构，没有尖锐内角，在采用铸造工艺加工时可以有效减少应力集中，降低铸件出现冷隔、缩孔的概率，同时曲面过渡的结构也让后续抛光工序更容易处理，减少打磨死角。顶部的装饰造型采用卡通化的独立结构，底部设置了圆柱形定位柱，与杯身内腔中心的定位孔配合，定位柱直径8mm，插入深度10mm，配合面做了轻微的拔模斜度，方便拆装更换，可根据不同纪念主题替换对应的顶部装饰件，提升整体结构的通用性。从安装边界来看，整体底座的外接正方形边长为120mm，放置时所需的最小桌面空间为150mm150mm，整体高度控制在220mm，符合常规陈列柜的层板间距要求，不会出现放置时高度超限的问题。

　　设计过程中针对不同加工工艺做了适配，若采用金属铸造工艺，所有转角位置都做了R1-R3mm的圆角处理，避免铸造时的尖角砂型脱落问题；若采用3D打印工艺制作，所有悬空结构的倾斜角度都大于45度，无需额外添加支撑即可完成打印，减少后处理的支撑去除工作量。表面质感的实现上，杯身与底座的金属光泽效果通过曲面分色处理实现，不同曲面的光影过渡自然，不需要额外的纹理雕刻即可呈现出金属材质的厚重感，顶部装饰件采用高饱和度的纯色曲面区分，与杯身的金属色形成视觉对比，提升整体造型的识别度。

　　结构受力方面，针对日常拿取时最容易受力的双耳位置，做了局部加厚处理，双耳与杯身连接位置的内壁增加了2mm厚的加强筋，筋位顺着杯身曲面自然过渡，不会在外观面留下明显的筋痕，同时保证双耳承受5kg的侧向拉力时不会出现断裂变形。底座的底部预留了1mm深的铭牌安装槽，可粘贴金属铭牌标注纪念信息，槽位尺寸为80mm20mm，位置处于底座正面中心，不破坏整体造型的视觉协调性。整体结构没有复杂的内部腔体，所有内壁都做了拔模处理，拔模斜度为1.5度，适合批量模具生产，脱模时不会出现卡模、拉伤外观面的问题。针对陈列时的防滑需求，底座底部的四个角位置预留了直径10mm、深度1mm的脚垫安装位，可粘贴橡胶脚垫，避免放置在光滑桌面时出现滑动，同时减少底座与桌面的硬接触，防止刮伤桌面漆面。
