镂空结构塑料玩具剑压铸成型设计

这款塑料玩具剑的结构设计，核心围绕压铸成型工艺的量产可行性展开，同时兼顾玩具产品的使用安全与外观辨识度。从实际应用场景来看，这类玩具剑主要面向儿童角色扮演、主题派对道具、动漫周边衍生产品领域，既可以作为单独的售卖玩具，也能搭配变形金刚类IP的人偶套装作为配套武器配件使用，日常使用中需要承受儿童正常挥舞、轻微碰撞的载荷，同时不能出现尖锐棱边、易脱落小部件等安全隐患。

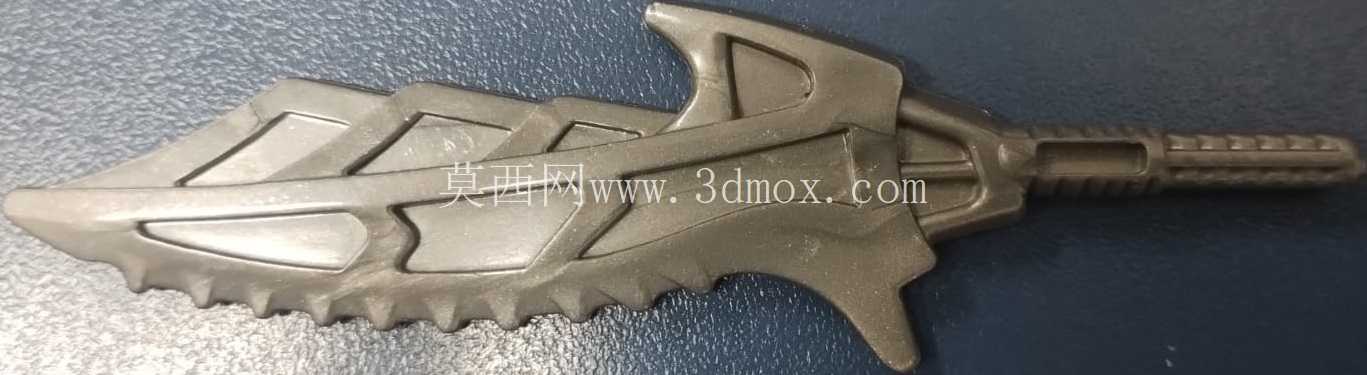

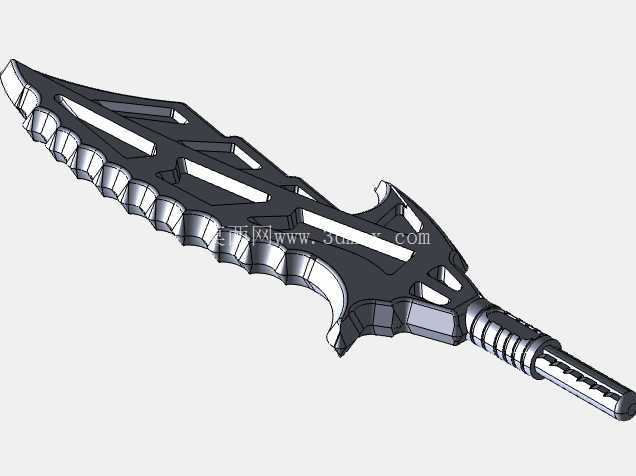

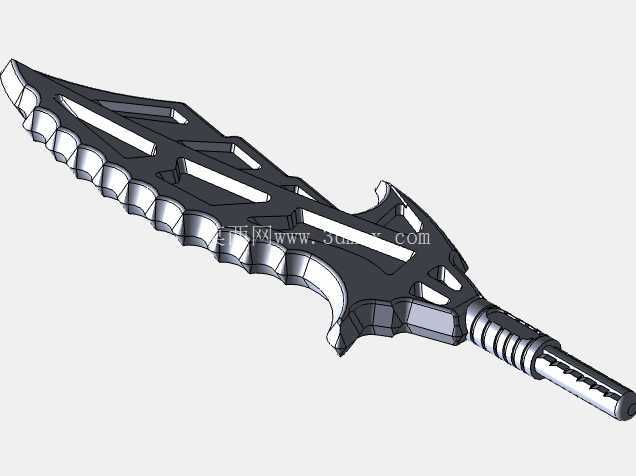

设计初期首先敲定的是整体的外形轮廓，剑身采用分段式镂空开槽结构，并非单纯为了视觉上的科幻感，更多是从压铸成型的工艺角度出发：均匀分布的镂空槽可以有效降低塑料件的壁厚差，避免压铸充型过程中因壁厚不均产生的缩痕、内部气泡问题，同时也能减少单件产品的原料用量，降低量产时的材料成本。剑身边缘全部做了R1.5以上的圆角过渡，没有任何尖锐的直角结构，既符合玩具安全标准的要求，也能避免压铸模的尖角位置出现应力集中，提升模具的使用寿命。剑刃位置没有做锋利的刃口设计，而是采用锯齿状的圆弧过渡造型，既保留了武器的视觉冲击力，又不会在使用过程中造成划伤风险。

剑柄部分的设计重点考虑握持手感与结构强度，表面做了多道环形防滑槽，槽深控制在0.8mm，既能够增加握持时的摩擦力，避免儿童玩耍时打滑脱手，又不会因为槽深过大导致充型困难、脱模时出现粘模问题。剑柄与剑身的连接位置做了渐变式的加厚过渡，从剑身的3mm壁厚逐步过渡到剑柄的5mm壁厚，避免截面突变产生的应力集中，防止玩耍过程中出现剑身与剑柄断裂的情况。整个产品的分型面设置在剑身的中心对称面上，所有镂空结构都采用碰穿成型，没有复杂的抽芯结构，能够简化模具结构，降低模具的加工成本与后期维护难度。

从安装边界与尺寸适配角度来看，这款玩具剑的整体长度控制在280mm左右，剑身最大宽度为62mm，厚度统一为4mm，既能够适配常规的压铸机模架尺寸，不需要额外定制特殊规格的模架，也能匹配市面上主流的玩具吸塑包装尺寸，不需要为该产品单独开包装模具。剑柄的内径设计为18mm，既适合6-12岁儿童的手型握持，也能够搭配通用的玩具配件连接轴，和其他同规格的玩具武器、人偶手部结构实现通用互换。

在压铸工艺的适配设计上，所有结构的脱模斜度统一设置为1.5度，筋位与镂空槽的位置没有倒扣结构，能够实现直接顶出脱模，不需要额外的斜顶、滑块结构，能够大幅缩短模具的加工周期，量产时的成型周期可以控制在25秒以内，有效提升生产效率。进胶点设置在剑柄的末端位置，采用点浇口进胶，浇口残留痕迹小，不会影响产品的外观质量，同时进胶流程能够覆盖整个剑身，保证充型过程中塑料熔体能够平稳填充到各个镂空位置，避免出现缺胶、飞边的问题。排气槽开设在剑身的尖端位置，深度控制在0.03mm，既能够顺利排出型腔内的空气，避免产品出现烧焦、气泡缺陷，又不会产生飞边，减少后期的披锋处理工作量。

从结构强度验证的角度来看，整个剑身的镂空筋位宽度统一为3mm，通过等距分布的横向筋条连接剑身两侧的主体结构，形成类似桁架的受力结构，在减少材料用量的同时，能够保证剑身的侧向抗弯曲强度，正常挥舞碰撞时不会出现明显的变形或断裂。所有筋位的连接位置都做了圆角过渡，避免应力集中导致的开裂问题，即使受到一定的侧向冲击力，也能通过筋位的微小形变吸收能量，不会出现脆性断裂的情况。产品表面没有设置复杂的浮雕纹理，仅通过结构本身的造型实现视觉效果，既能够降低模具的抛光难度，也能减少量产时的外观不良率，适合大批量压铸生产。
