木质联动波浪艺术装置结构设计

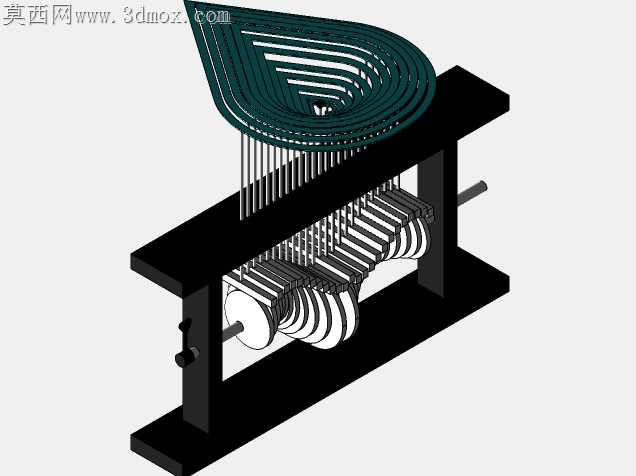

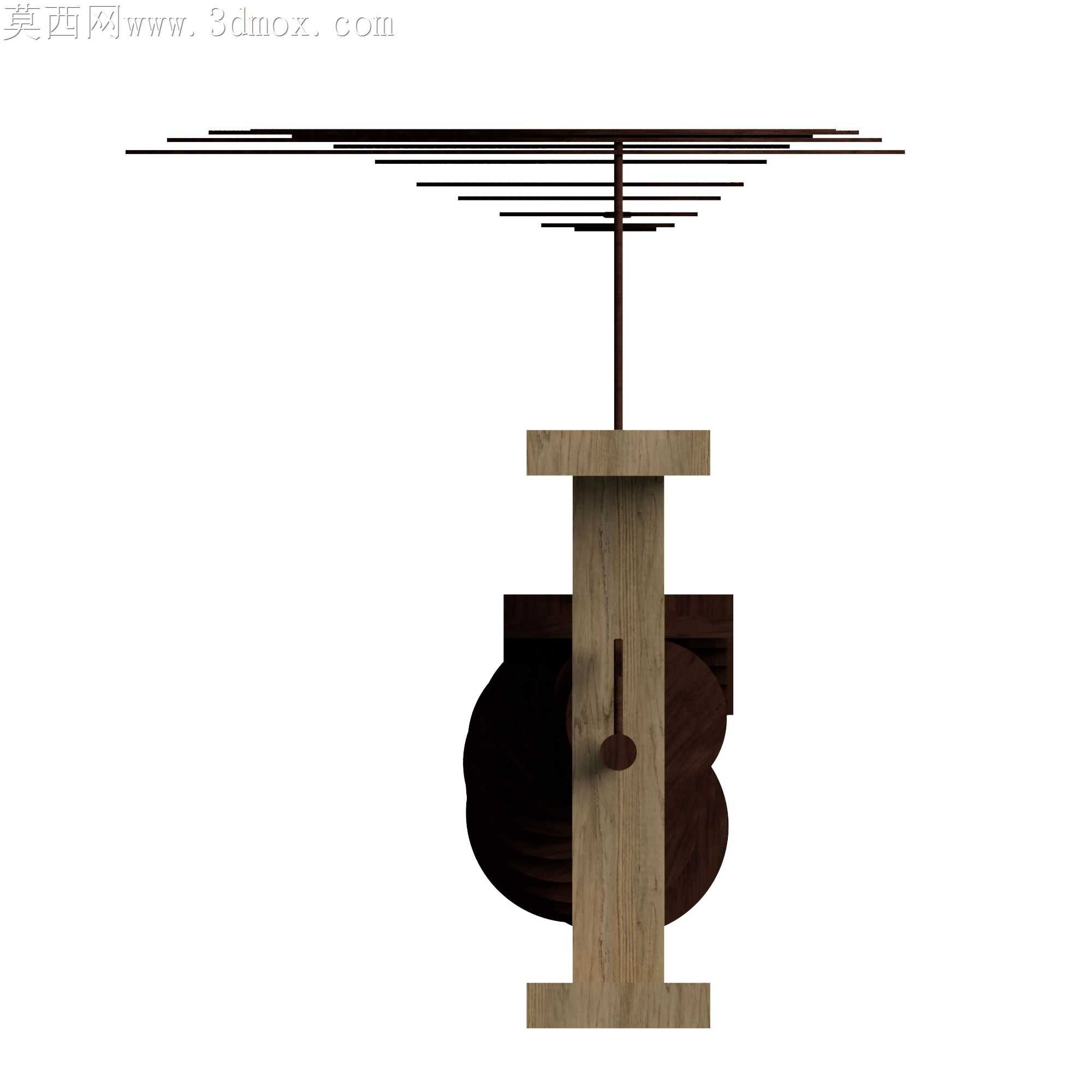

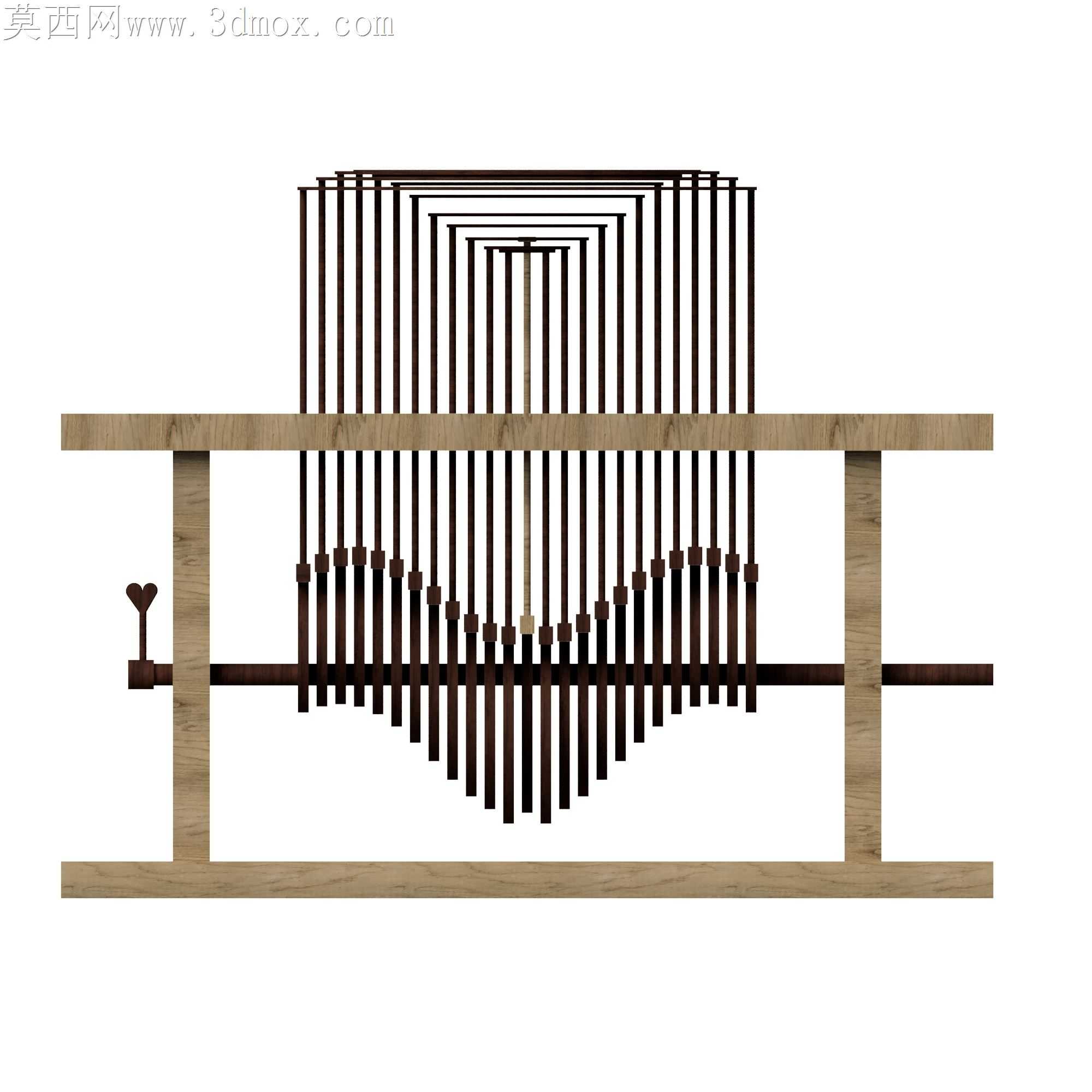

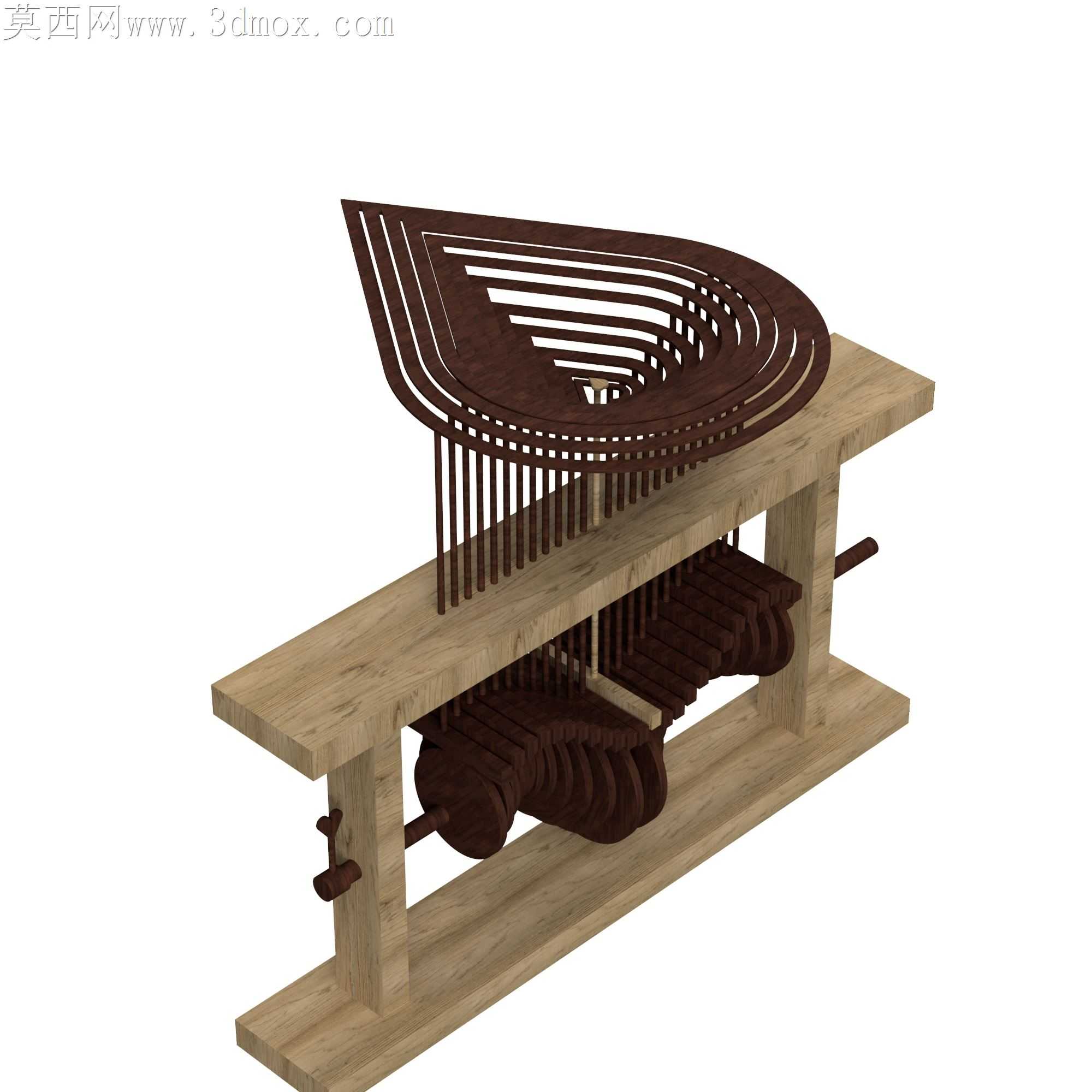

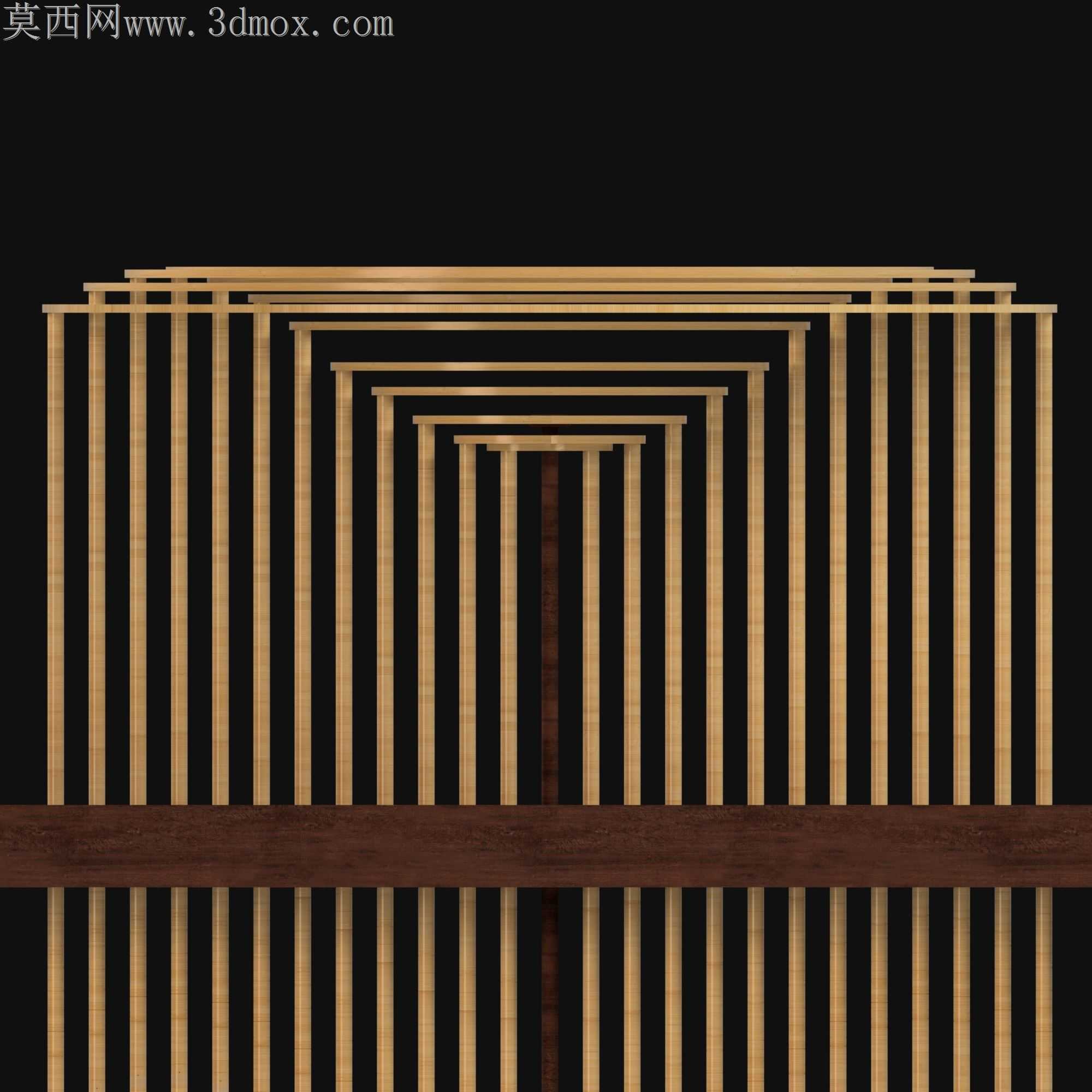

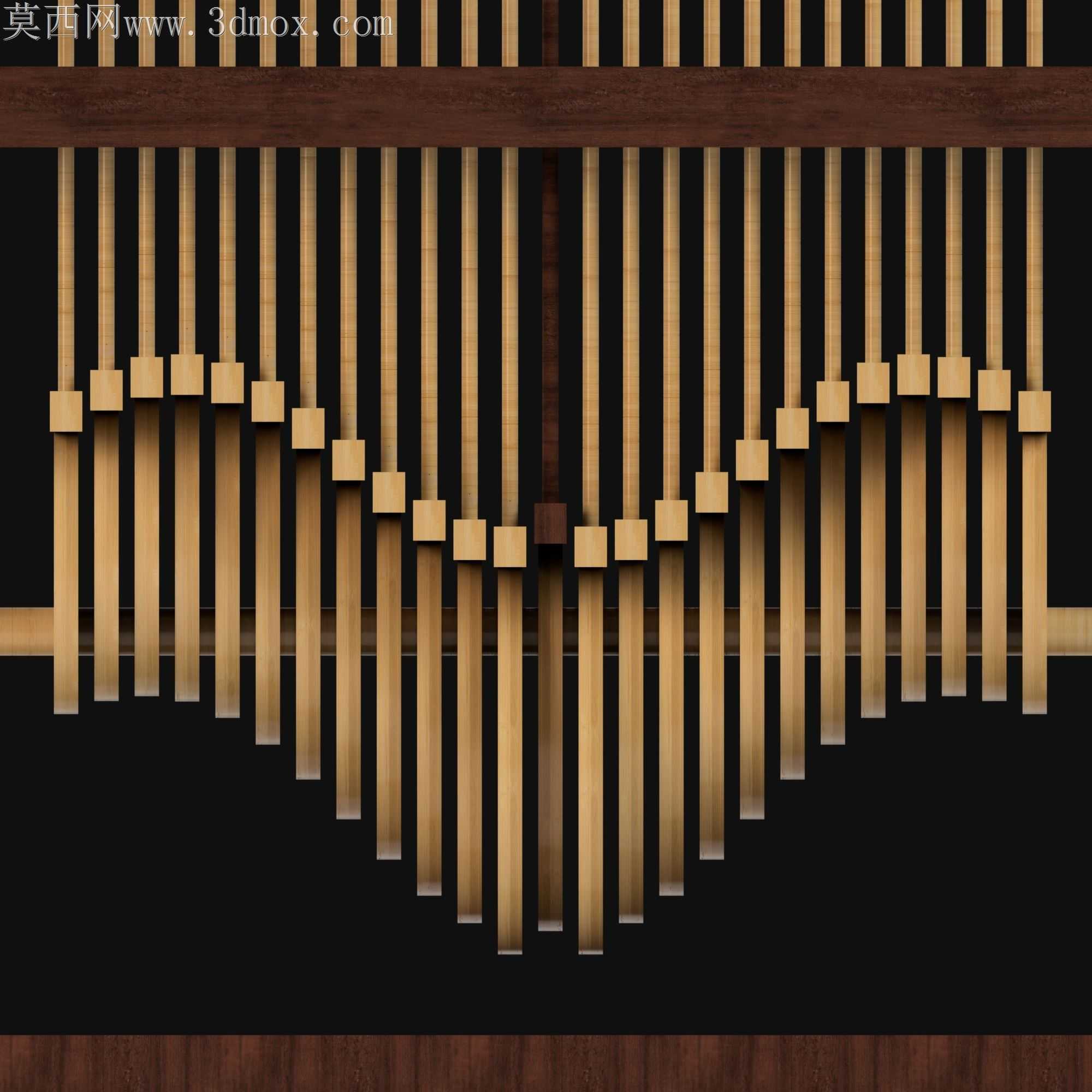

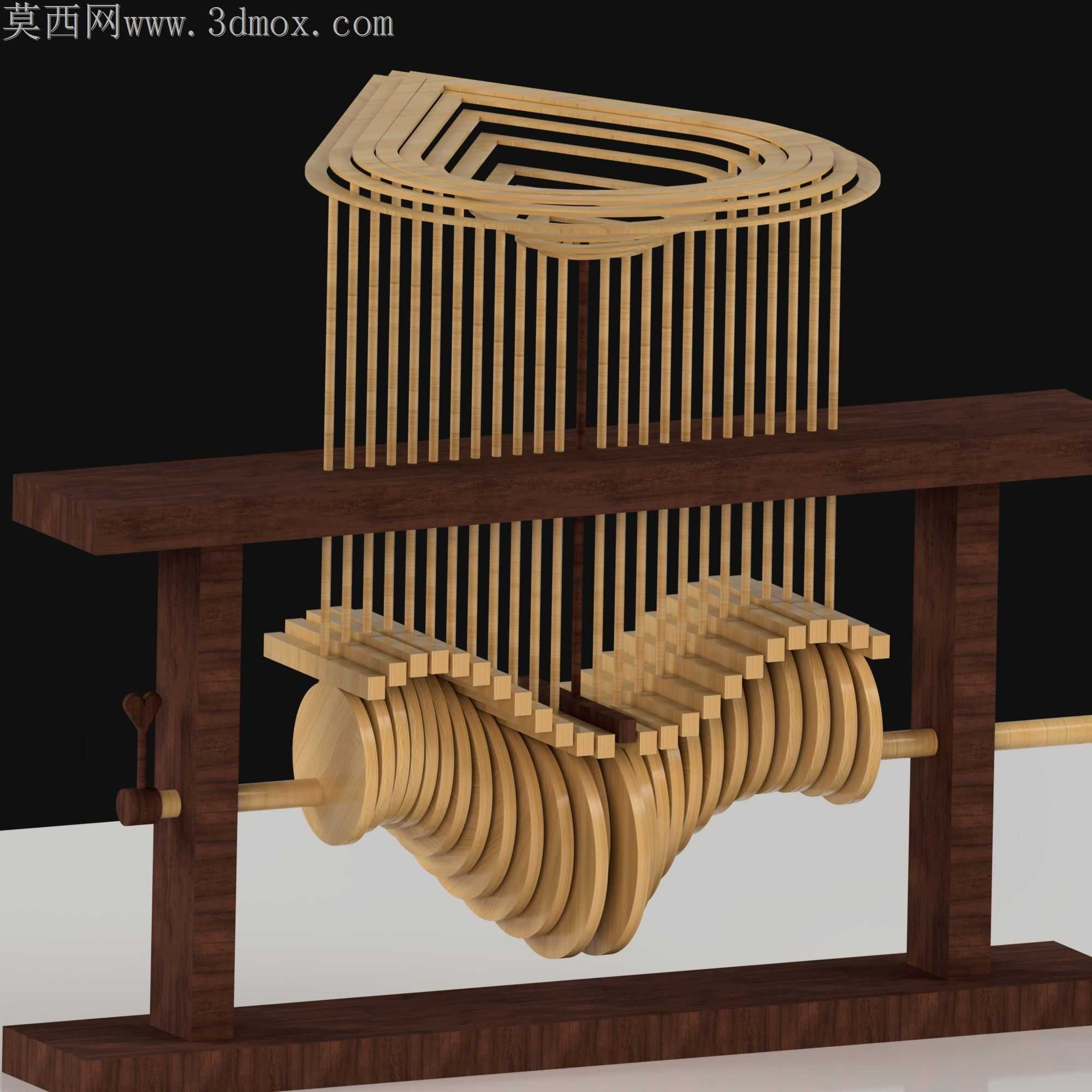

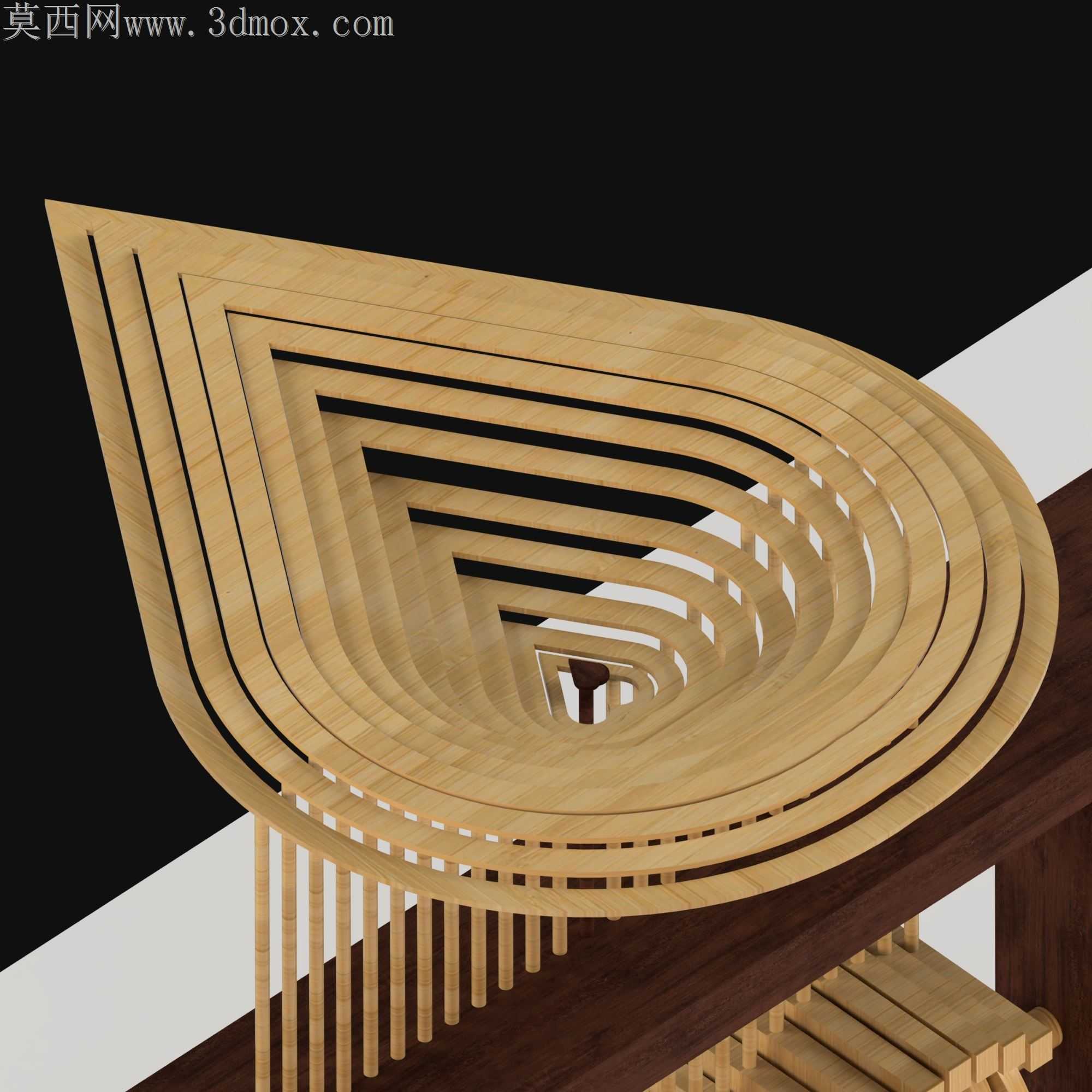

实木构件加工过程中最容易被忽略的是不同纹理方向的形变差，顺纹与横纹方向的干缩湿胀率差接近3倍，这套联动装置的竖向导杆与下方凸轮组的配合间隙，必须提前预留0.15-0.2mm的容差空间，否则在温湿度波动较大的展示环境中，很容易出现导杆卡滞、波浪起伏卡顿的问题。下方的凸轮组采用多片独立薄片叠合的结构，而非整料车削成型，恰恰是为了规避整木加工的内应力残留——整段木料车削连续曲面凸轮，加工后放置一周就会出现曲面翘曲，导致不同位置的导杆顶升高度出现偏差，原本连贯的波浪形态会出现局部断差。叠合式薄片凸轮每一片都单独做纹理交叉排布，相邻薄片的木纹方向呈90度交错，能把整体形变率控制在单片薄片的范围内，不会出现整段扭曲的问题。竖向导杆与上层框架的导向孔配合，没有采用金属轴套，而是直接在硬木框架上做导向孔，孔壁做三遍蜂蜡浸润处理，既保留了木质构件的质感统一，又能把滑动摩擦系数降到足够低，手动转动侧边的摇柄时，整组导杆的起伏阻力非常均匀，不会出现某一段紧某一段松的情况。上层的回环造型格栅，每一根竖向杆件的长度都经过精准匹配，对应下方凸轮的顶升行程，当凸轮轴转动时，不同位置的导杆按照正弦曲线规律依次升降，上下两层的波浪形态刚好形成呼应，上层格栅的回环轮廓刚好把波浪运动的边界收束成柔和的闭环，不会出现杆件运动时的视觉杂乱感。侧边的摇柄与凸轮轴的连接采用方形榫头配合，而非圆轴粘接，避免长期转动后出现轴与柄的打滑松动，摇柄的握持部分做了圆弧收边，转动时的施力角度刚好贴合手腕自然姿态，不会出现硌手的问题。整套装置没有额外的金属紧固件，所有构件的连接都采用传统木榫结构，框架的横竖梁连接用半隐燕尾榫，既保证了连接强度，又不会在外观面露出榫头破坏整体质感。凸轮轴的两端支撑位做了加深的轴孔，孔端做圆弧倒角，避免轴转动时与孔口的硬摩擦，长期使用也不会出现轴孔磨大导致的轴体晃动。导杆的上下两端都做了小圆角处理，下端与凸轮曲面接触的位置不会因为棱角刮擦凸轮表面，上端与上层格栅的衔接处也不会因为尖锐棱角造成视觉上的突兀感。调试过程中需要逐片调整凸轮片的相对角度，每一片的转角偏差不能超过1度，否则波浪的连续性会被破坏，出现明显的台阶感，调整到位后用环保木胶将凸轮片与中心轴粘接固定，待胶层完全固化后再做整体的表面打磨，把所有片材之间的拼接缝打磨到肉眼难以分辨的程度，最后做两遍木蜡油涂饰，既保留木材本身的纹理质感，又能隔绝空气中的水汽，减少温湿度变化带来的构件形变。
