剪叉式轮胎拆装机撑胎机构结构设计

项目分类:铸造模 发布时间:2026-06-01 ID:1168403
  • 剪叉式轮胎拆装机撑胎机构结构设计

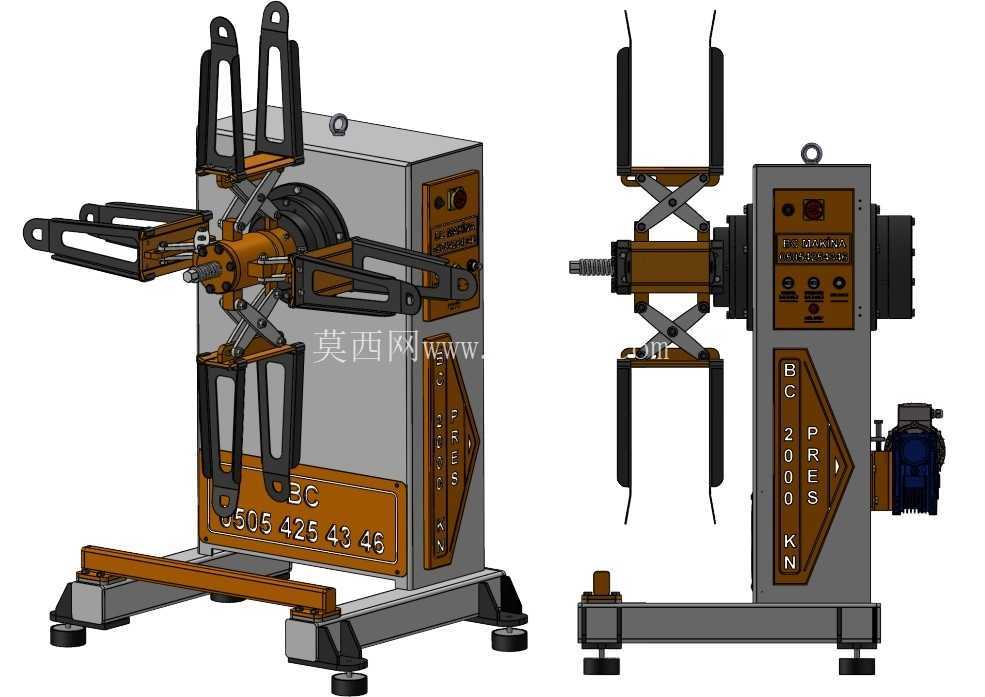

  这套剪叉式撑胎机构是轮胎拆装机的核心执行部件,主要面向商用车维修、轮胎翻新、轮胎生产下线检测等场景,用于在轮胎拆装作业中完成胎圈与轮辋的分离支撑、轮胎定位夹持工序,替代传统手动撬杠作业,降低操作人员劳动强度,避免拆装过程中撬杠对胎圈钢丝、轮辋表面造成的硬性损伤。从结构布局来看,整套机构采用立式安装设计,底部为带可调脚杯的焊接式机架,机架主体采用矩形钢管拼焊成型,脚杯调节行程覆盖±20mm范围,可适配车间地面不平整的安装场景,安装时需保证机架上平面的水平度误差不超过0.5mm/m,避免撑胎臂伸缩过程中出现卡滞。

  核心执行部分采用对称布置的四组剪叉伸缩臂,剪叉臂通过铰接销轴连接在中心回转盘上,中心回转盘与后方的驱动主轴通过花键连接,可实现360°回转动作,适配不同角度的拆装作业需求;剪叉臂末端安装有尼龙材质的撑胎垫块,垫块表面做防滑纹理处理,与轮胎接触时不会刮伤胎侧橡胶,同时可提供足够的摩擦力防止轮胎在撑紧过程中滑脱。驱动部分集成在机架侧方的控制箱内,采用气动驱动搭配机械锁止结构,压缩空气接入压力范围为0.6-0.8MPa,撑紧力可通过调压阀在200-2000kN范围内无级调节,适配从13寸乘用车轮胎到22.5寸商用车真空胎的不同撑紧需求;当剪叉臂伸展到设定直径后,机械锁止机构会自动卡入定位齿槽,即使气源突然中断,撑胎臂也不会回缩,保障作业过程中的操作安全。

  控制箱面板上集成了压力显示表、撑紧/松开控制按钮、急停按钮,所有操作按钮的布置高度距离地面1.1-1.3m,符合成年人站立操作的人机工程学要求,操作人员无需弯腰即可完成全部操作动作。设计过程中重点考虑了剪叉臂的受力变形问题,每片剪叉臂均采用高强度钢板冲压成型,铰接点处镶嵌有自润滑铜套,无需定期加注润滑脂即可保证长期往复运动的顺畅性,铜套与销轴的配合间隙控制在0.02-0.05mm之间,既避免间隙过大导致的撑胎精度下降,也防止间隙过小造成的运动卡滞。中心主轴采用40Cr材质调质处理,表面淬火硬度达到HRC45-50,可承受反复的径向载荷与扭转载荷,设计使用寿命不低于10000次拆装循环。

  整套机构的外形尺寸控制在长1200mm、宽800mm、高1500mm范围内,无需过大的安装空间,可直接布置在汽修工位、轮胎生产线的检测工位旁,设备总重约320kg,底部预留有叉车孔位,转场搬运时可直接通过叉车叉取,无需额外吊装设备。在实际作业流程中,操作人员先将轮胎放置在机构前方的支撑托盘上,控制剪叉臂收缩到最小直径后伸入轮胎内圈,按下撑紧按钮后剪叉臂同步向外伸展,直到撑胎垫块顶紧胎圈位置,锁止机构动作后即可进行后续的胎圈分离、轮辋拆装作业;作业完成后按下松开按钮,锁止机构解锁,剪叉臂回缩到初始位置,即可取下完成拆装的轮胎。相较于传统的三爪式撑胎机构,这套四组剪叉对称布置的结构受力更加均匀,撑紧过程中轮胎不会出现偏斜,对薄壁轮辋、大扁平比轮胎的适配性更好,不会出现局部受力过大导致的轮辋变形问题;同时剪叉结构的伸缩行程更大,单台设备即可覆盖更广的轮胎尺寸范围,减少汽修门店、轮胎厂的设备采购品类。
