莱特飞行器早期双翼载人动力航空器结构

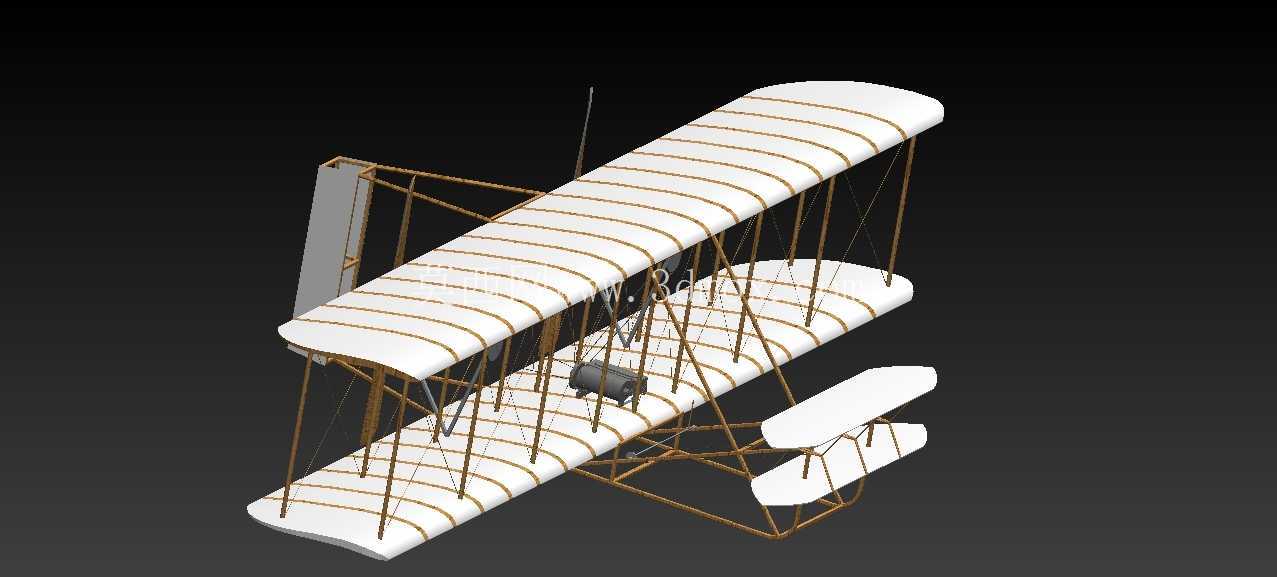

这套三维结构完整还原了人类首架实现可控动力载人飞行的双翼航空器的全部机械细节，从工程视角拆解来看，其结构设计完全服务于低空低速可控飞行的核心需求，没有多余的装饰性构件，每一处杆件、蒙皮、操纵连接点都对应明确的力学传递路径。在航空科普展陈场景中，该结构可直接等比例缩放制作1:1复原展品或微缩教学模型，用于航空史教学、科技馆互动展项搭建，能让参观者直观理解早期动力飞行的机械逻辑；在航空院校的飞行器设计导论课程中，该结构可作为低速飞行器布局的典型案例，帮助学生理解双翼布局的升力特性、张线结构的受力逻辑，对比现代单翼机的结构差异，建立飞行器结构演化的认知框架。

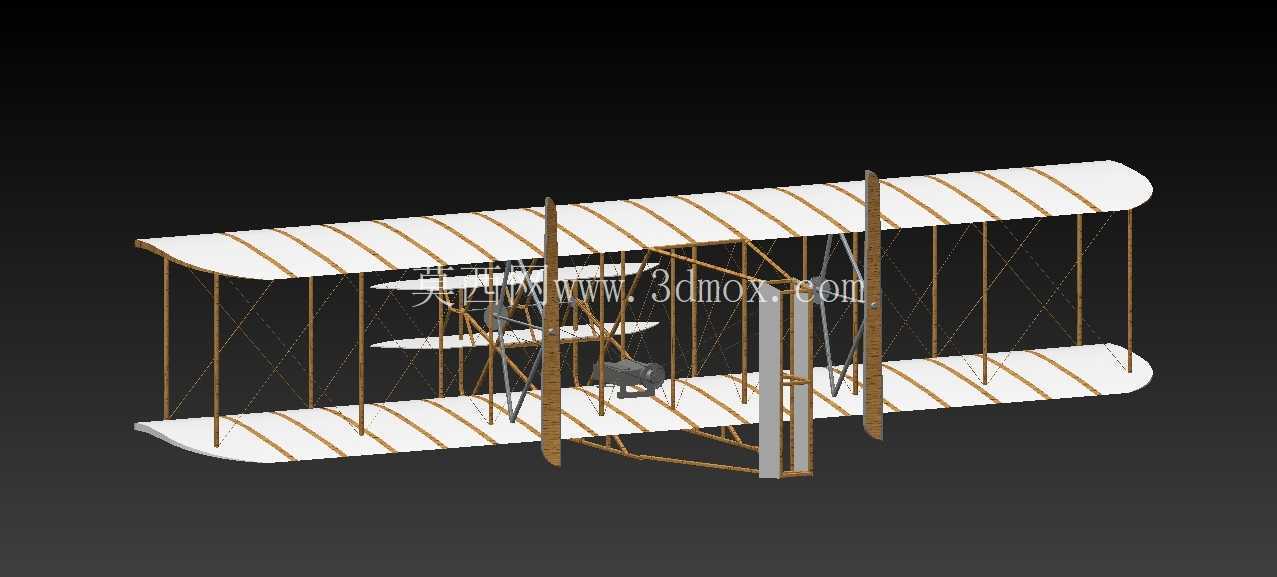

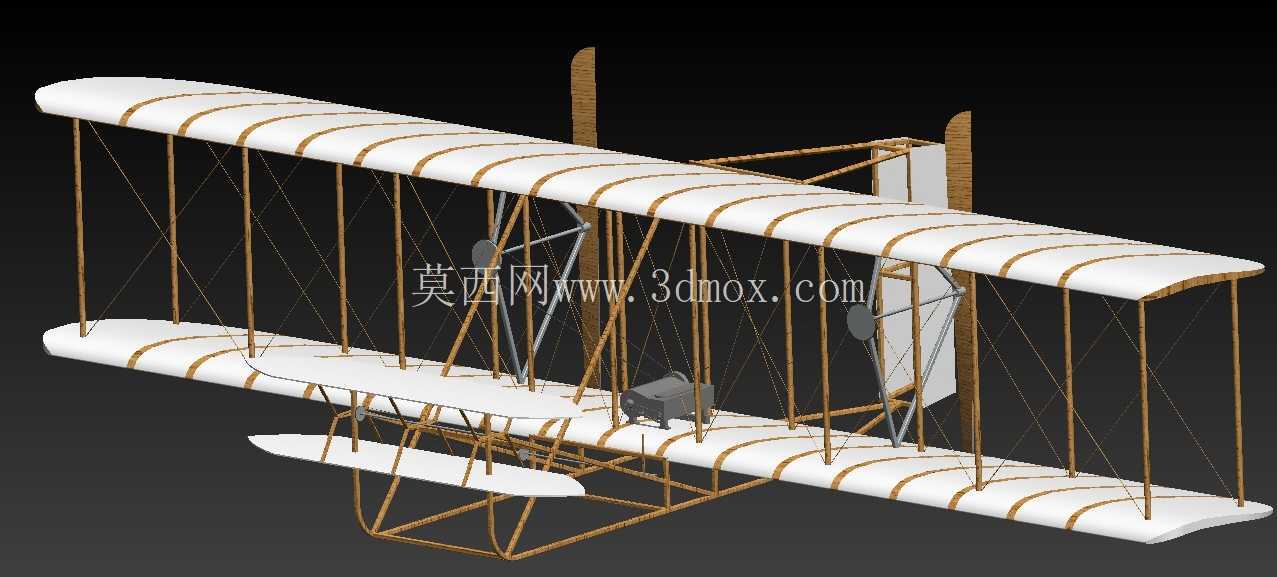

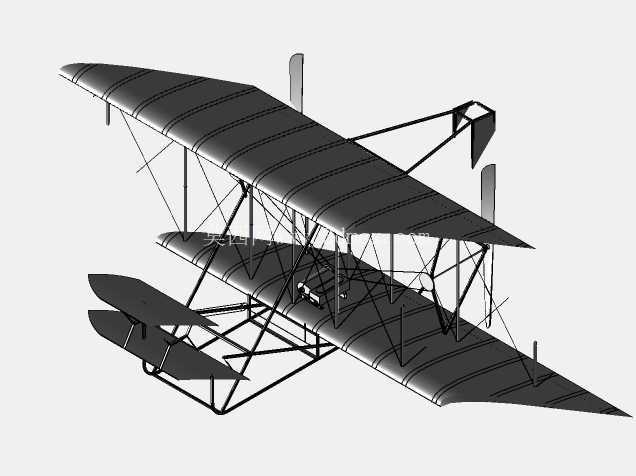

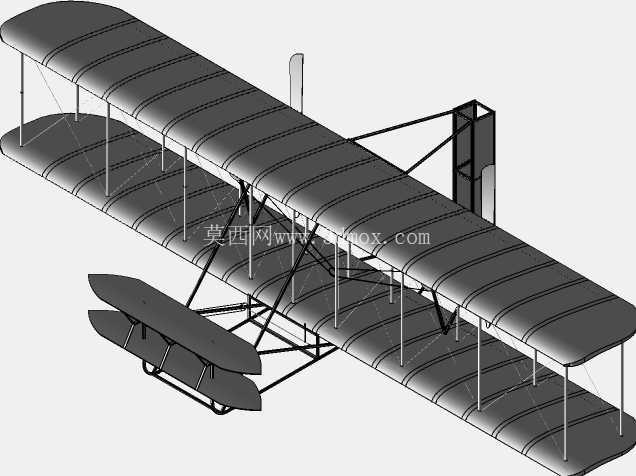

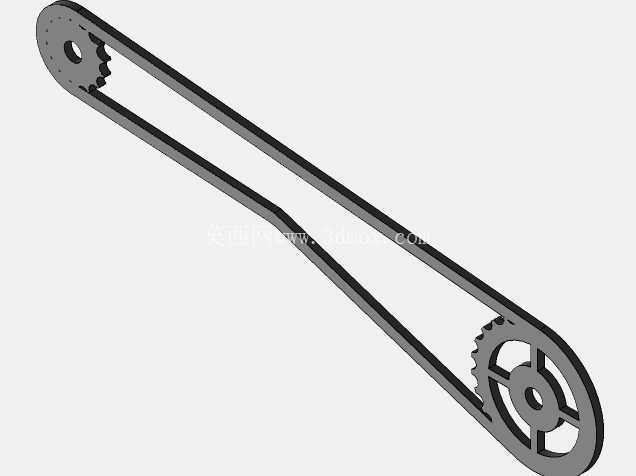

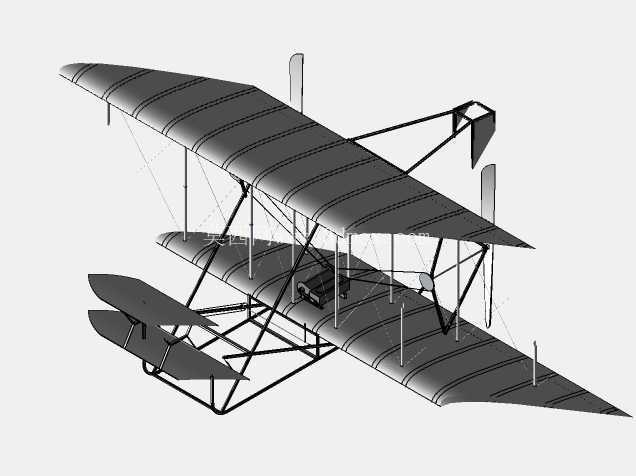

从实际功能特性来看，该结构采用上下双层等翼展机翼布局，机翼通过垂直木质支柱与斜向张线连接形成整体承力框架，这种设计在当时轻质高强度材料匮乏的条件下，用最小的结构重量获得了足够的机翼面积与结构刚度，能够在较低的起飞速度下提供足够升力，适配当时小功率动力装置的输出能力。机身前部设置的水平安定面与后部的垂直安定面分别负责俯仰与航向稳定，配合机翼翘曲操纵机构实现滚转控制，整套操纵系统通过钢索与飞行员的操纵位直接连接，没有冗余的助力结构，完全依靠飞行员的肢体力量完成操纵，适配当时极低的飞行速度与载荷需求。动力单元通过链条传动机构驱动两副对转螺旋桨，抵消螺旋桨旋转带来的扭矩偏转，保证飞行过程中的航向稳定，这种传动布局在早期航空器设计中极具代表性，解决了单螺旋桨扭矩影响飞行姿态的问题。

设计思路上完全遵循“满足可控飞行为核心、最大限度降低结构重量”的原则，所有承力杆件均采用轻质木材加工，机翼蒙皮使用未涂覆的帆布材质，通过张紧力与机翼肋条贴合形成翼型曲面，没有采用复杂的金属铆接结构，既降低了加工难度，也将整机空重控制在动力装置可承载的范围内。操纵系统的设计没有照搬当时已有的滑翔机操纵逻辑，而是创新性地采用机翼翘曲的方式实现滚转控制，通过改变两侧机翼的弯度差形成升力差，配合方向舵的偏转实现协调转弯，这套操纵逻辑为后续固定翼飞行器的三轴操纵体系奠定了基础。起落架采用滑橇式结构，没有设置缓冲减震装置，适配当时平整草地起降场的使用条件，能够在滑跑过程中保持机身稳定，避免侧翻。

从安装边界与尺寸适配来看，整机翼展与机身长度的比例约为1.8:1，水平安定面的展长约为主翼展长的三分之一，垂直安定面的面积仅为机翼总面积的2%左右，所有张线的预紧力需要匹配飞行过程中的气动载荷，过松会导致机翼结构刚度不足出现颤振，过紧则会增加结构重量甚至导致木质支柱弯曲变形。动力装置的安装位置位于机翼中心下方，重心位置严格控制在机翼弦长的三分之一处，保证飞行过程中的俯仰稳定性，螺旋桨的旋转平面与机翼后缘保持足够的安全距离，避免气流干扰影响机翼升力输出。操纵钢索的走线全部沿着机身承力框架布置，避免与运动部件出现干涉，飞行员操纵位的位置设置在重心附近，减少飞行员体重变化对整机重心的影响，保证不同体重的飞行员操纵时都能保持基本的飞行稳定性。

在结构建模过程中，所有杆件的连接节点都还原了早期航空器的绑扎固定方式，没有采用现代航空常用的金属连接件，张线的张紧调节结构也完全复刻原始设计，能够直观展示早期航空工程中“用最简单结构解决核心问题”的设计思路，对于理解飞行器结构演化、低速飞行器布局设计有很强的参考价值。
