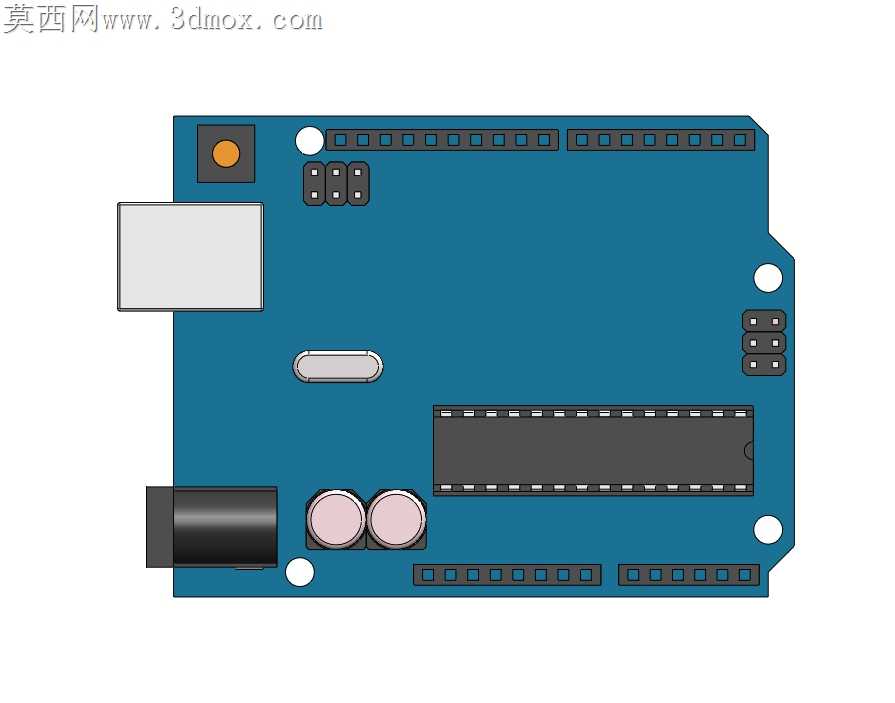

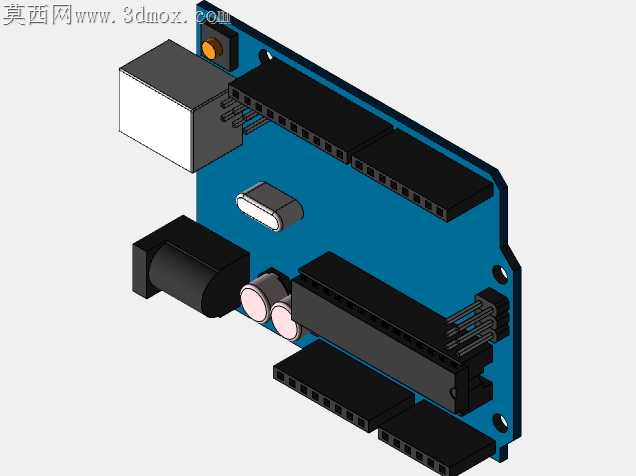

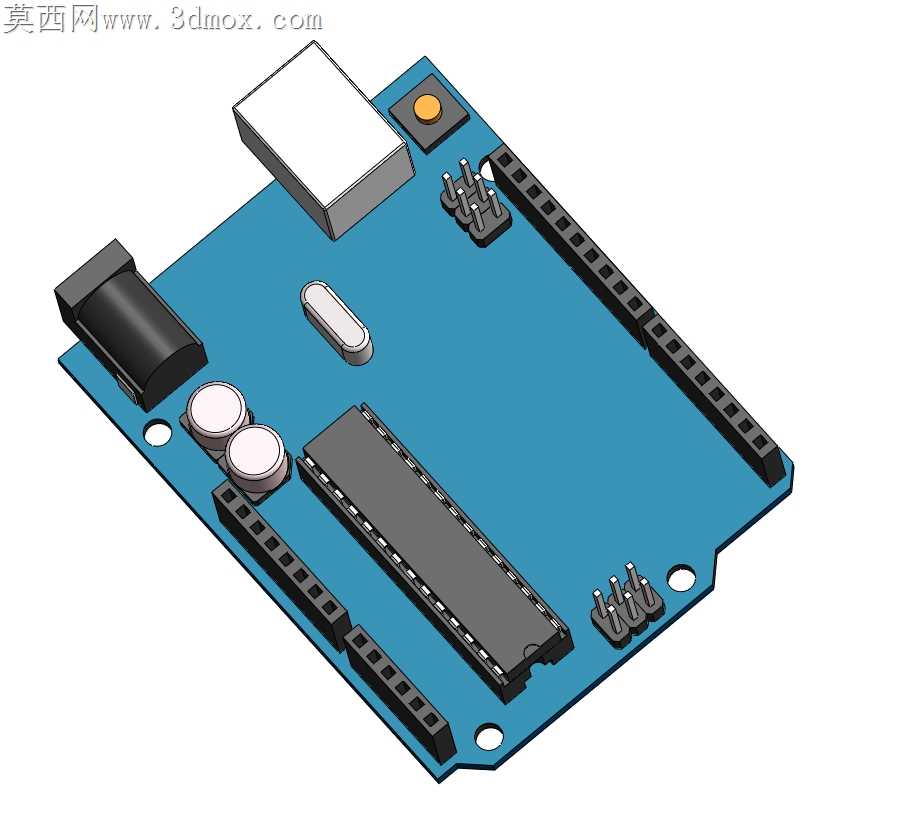

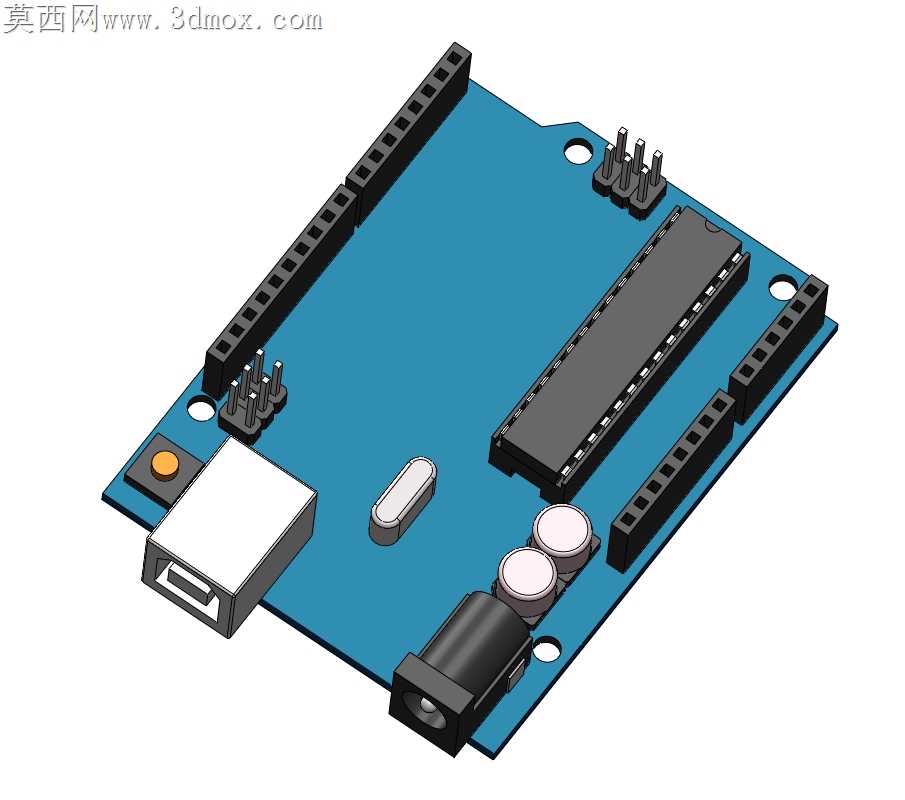

ArduinoUno开源控制板三维结构设计

电子类结构件的装配公差控制，一直是小批量试制阶段最容易踩坑的环节，这款ArduinoUno控制板的结构设计，刚好把这类板卡装配的细节矛盾处理得足够落地。板身四个安装孔的位置没有照搬公版图纸的理论尺寸，孔边特意做了0.2mm的沉台倒角，既避开了PCB板厂喷锡工艺带来的孔边凸起，也能让尼龙支撑柱卡入时不会因为板身翘曲出现顶白痕迹。USB接口旁的金属屏蔽罩预留间隙做了差异化处理，靠近板边的一侧留了0.3mm的避让空间，不会因为外壳注塑件的缩水变形顶到屏蔽罩导致接口对位偏移，另一侧则紧贴焊盘定位筋，插线时能抵消横向晃动力度，避免长期插拔把焊盘扯脱。

板载DC电源座的固定结构没有做全包裹式的限位，而是在插座两侧留了两个弹性卡扣位，适配不同厂商生产的电源座尺寸公差——市面上同规格DC座的外壳宽度误差最大能到0.4mm，全包裹限位很容易出现装不进去或者装好后松垮的问题，弹性卡扣既能卡紧插座，焊接时也能给引脚留够焊锡流动的空间，不会因为结构件挡锡出现虚焊。排针区域的定位槽深度做了0.8mm的浅槽设计，没有做深槽包裹排针，深槽很容易在波峰焊时积攒助焊剂残留，后期清理难度极大，浅槽刚好能卡住排针的塑料基座，过炉时不会因为高温出现排针歪斜，也不会残留多余焊渣。

复位按键的键帽行程留了1.2mm的按压余量，键帽边缘和板身丝印层的距离控制在0.15mm，既不会因为间隙过大进灰，也不会因为结构件热胀冷缩卡住按键，按动时的触发行程和实物板卡的手感完全匹配。板上两个电解电容的位置特意做了0.1mm的下沉定位，电容插装后不会因为引脚长度差出现歪斜，后期灌胶固定时胶体能顺着定位槽均匀包裹电容根部，抗振动性能比无定位结构提升不少。晶振位置的金属屏蔽盖固定柱做了偏心处理，刚好能压住晶振的金属外壳，不需要额外点胶就能避免晶振因为振动出现频偏，也不会压到晶振的引脚造成短路。

这类开源板卡的结构设计从来不是照着实物描外形，每一处间隙、每一个卡扣的尺寸取舍，都要对应实际生产、装配、使用环节的真实痛点，哪怕是0.1mm的尺寸调整，都能解决试制阶段八成以上的装配返工问题。
