侧装式参数化挤压铰链结构设计

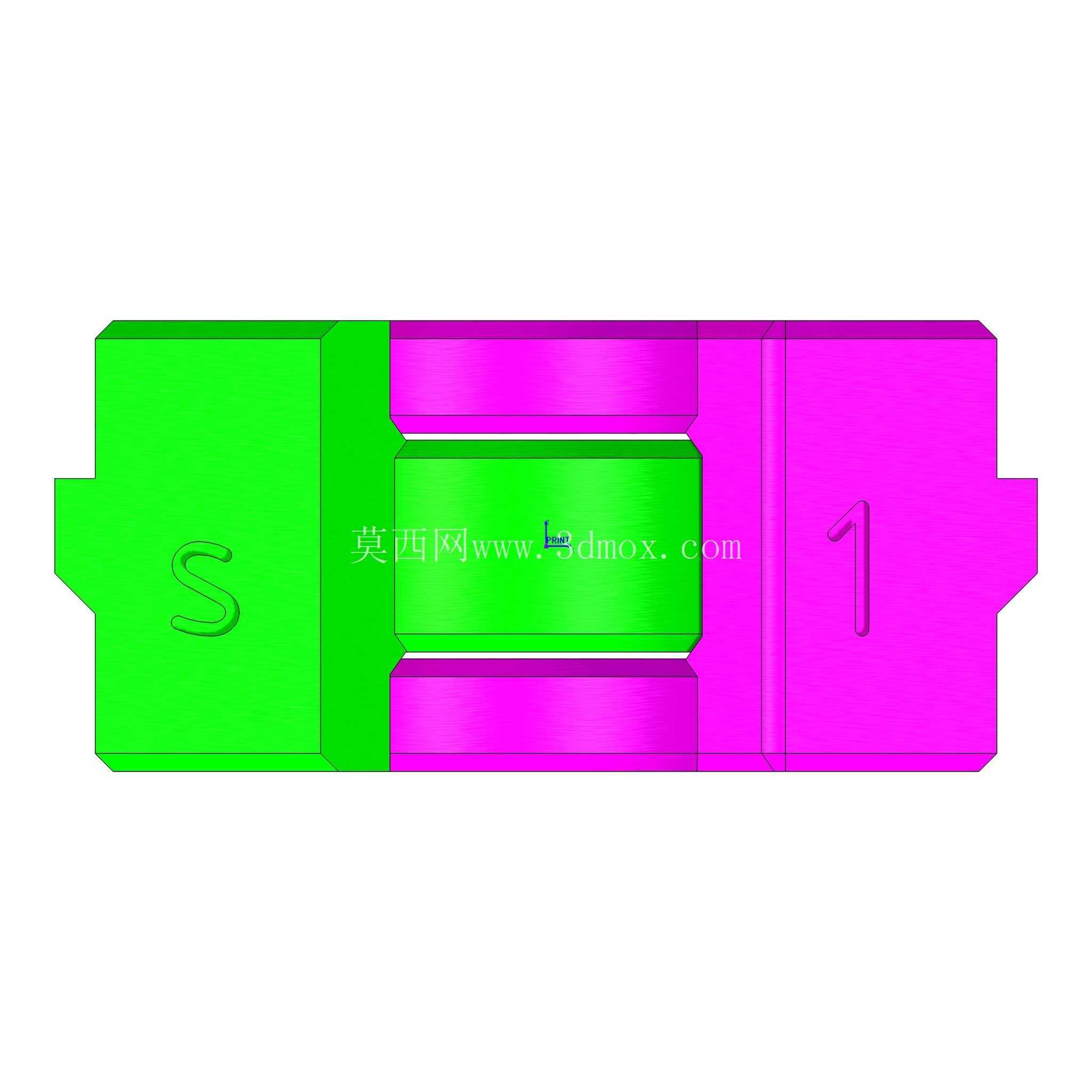

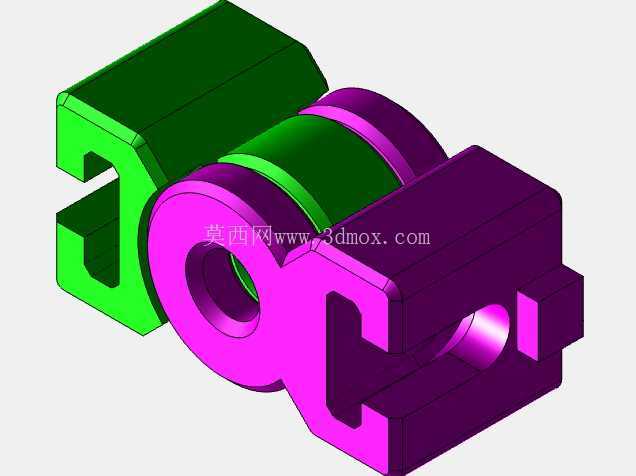

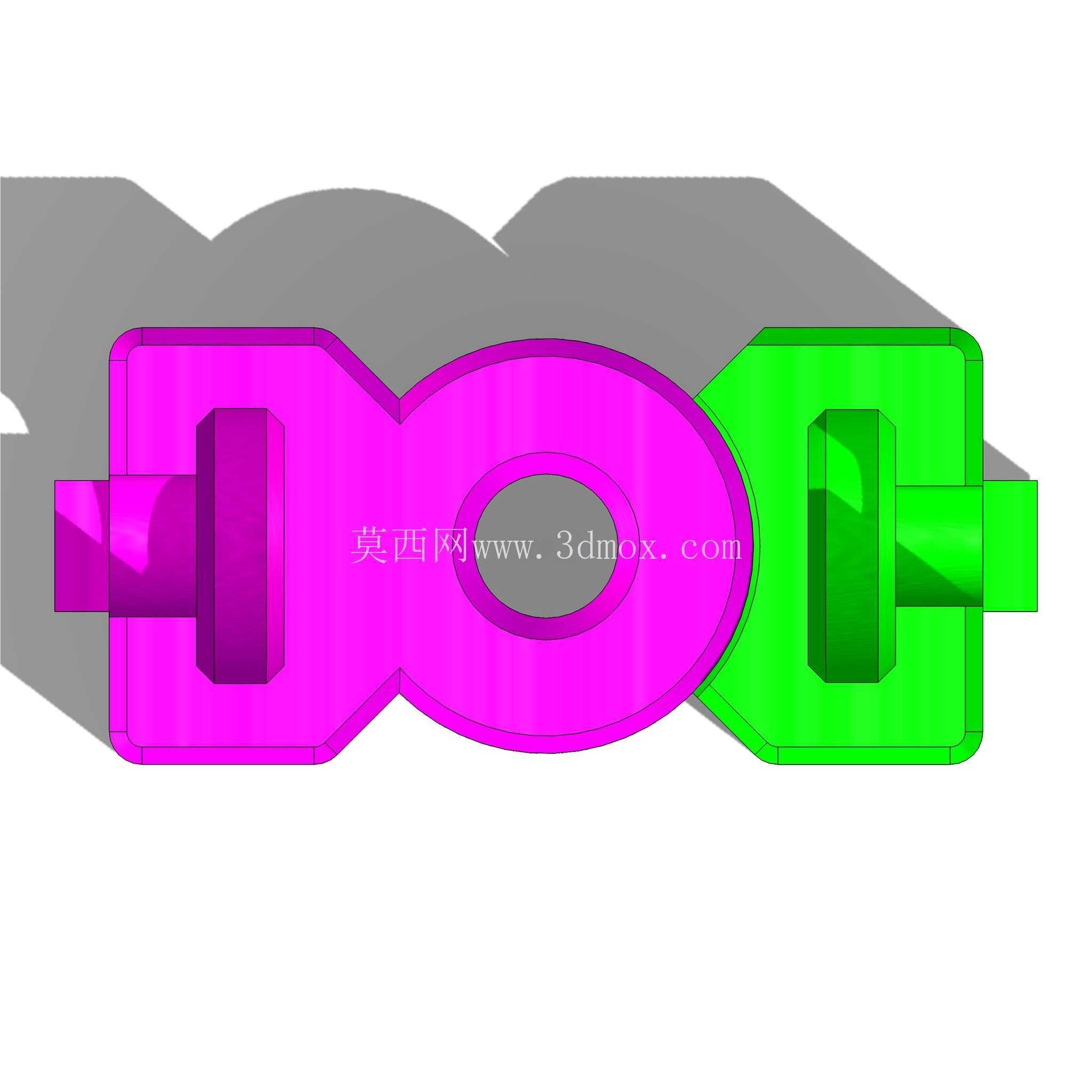

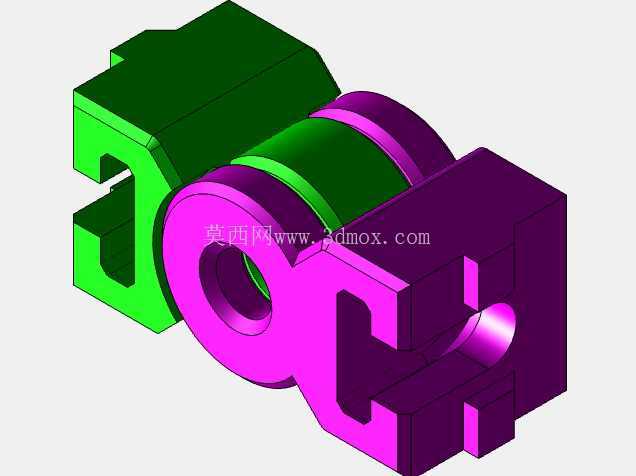

在非标自动化线体改造、小型实验装置搭建以及创客类快速迭代项目中，经常会遇到需要快速实现两个构件铰接转动的场景，这类场景往往没有统一的安装基准，部分工况还需要适配不同管径的刚性管、LDPE软管作为支撑骨架，传统标准铰链往往需要额外加工转接板才能适配，不仅增加加工周期，还会抬高整体安装公差累积，影响最终转动顺畅度。这款侧装式铰链结构就是针对这类零散、快速适配的需求设计的，整体采用分体式组合结构，两个主体构件可单独拆分，现场不需要复杂的工装夹具，仅需要将两个构件分别对准安装位卡入，再穿入中心销轴即可完成组装，不需要额外做铰接位的配磨工序，能大幅缩短现场安装调试的时间。

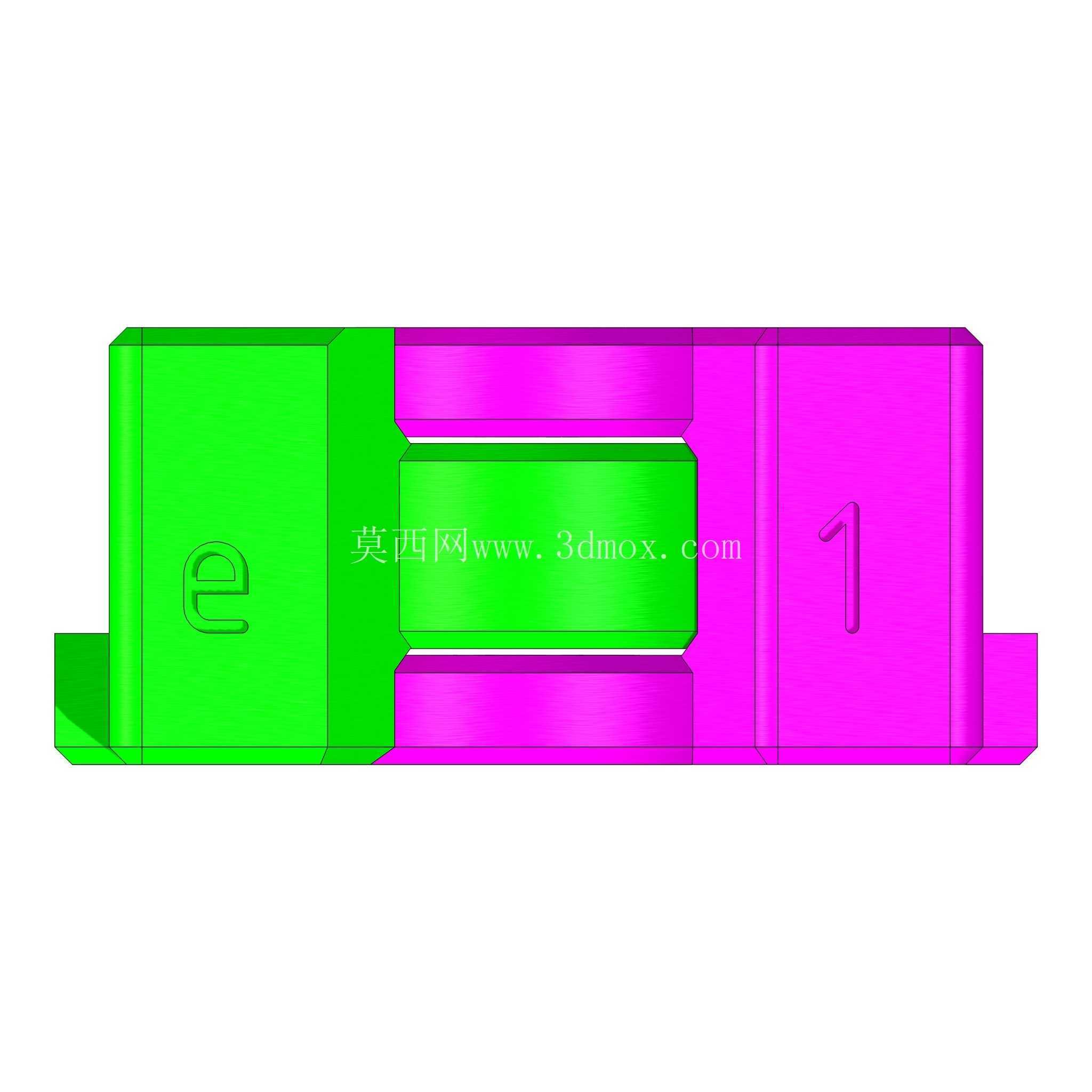

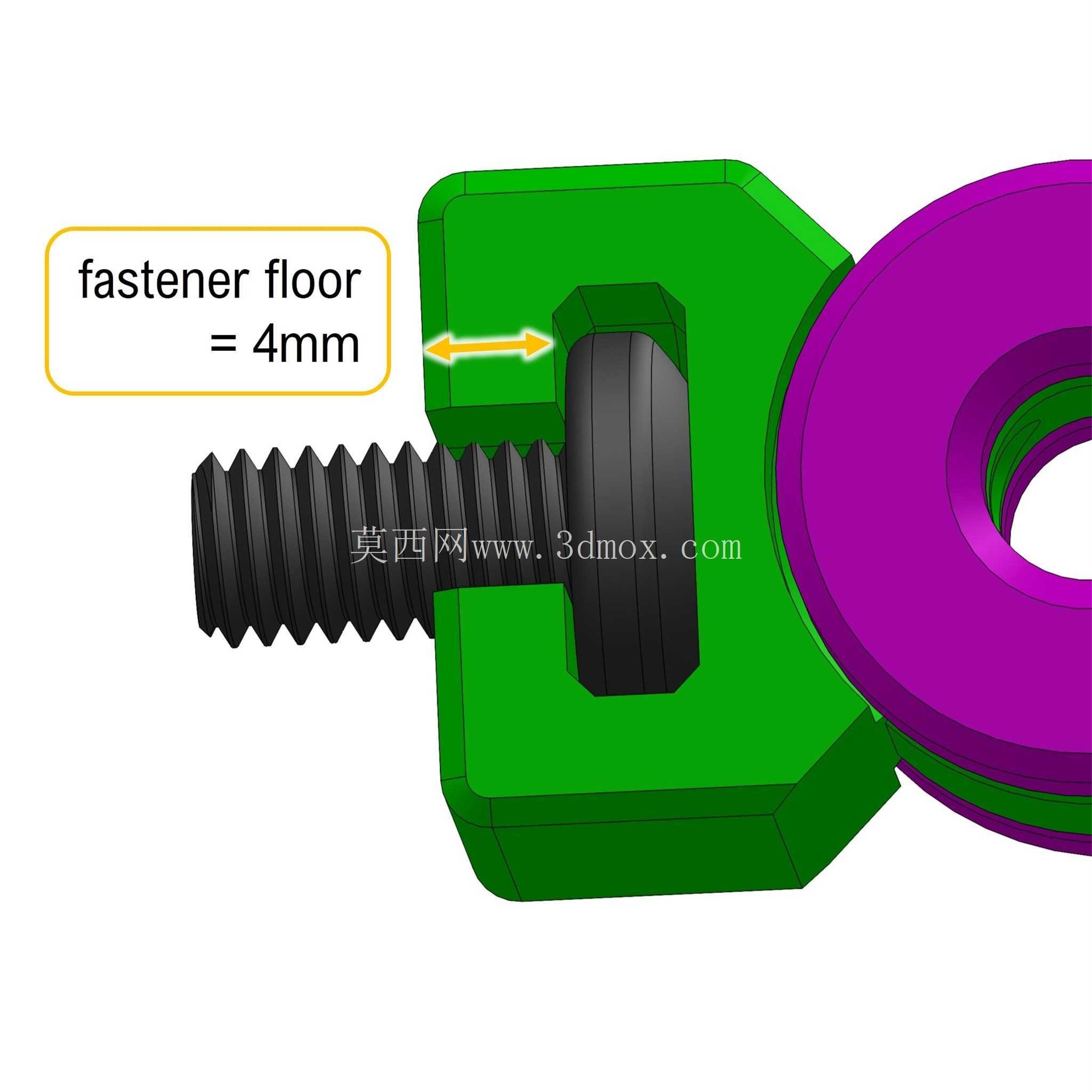

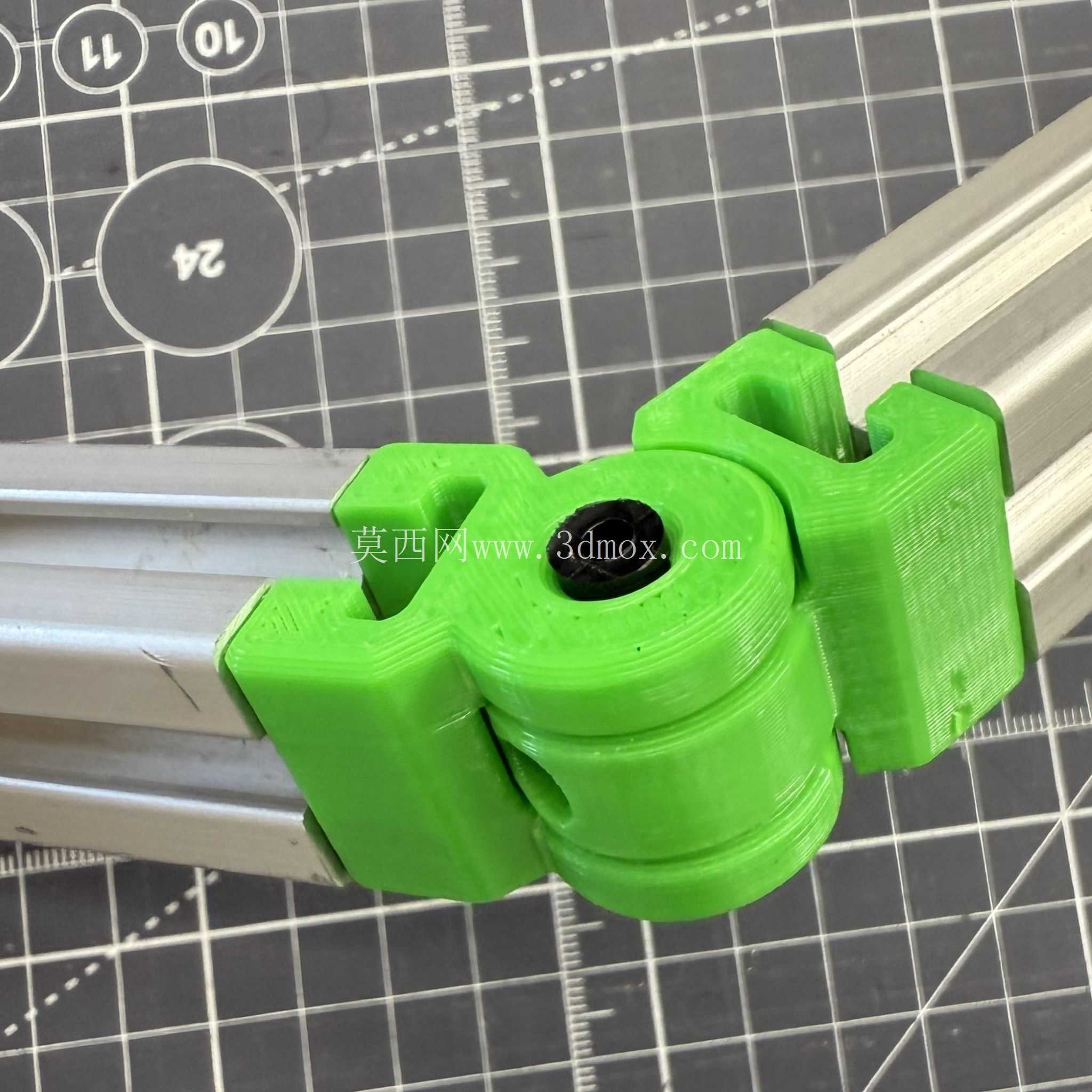

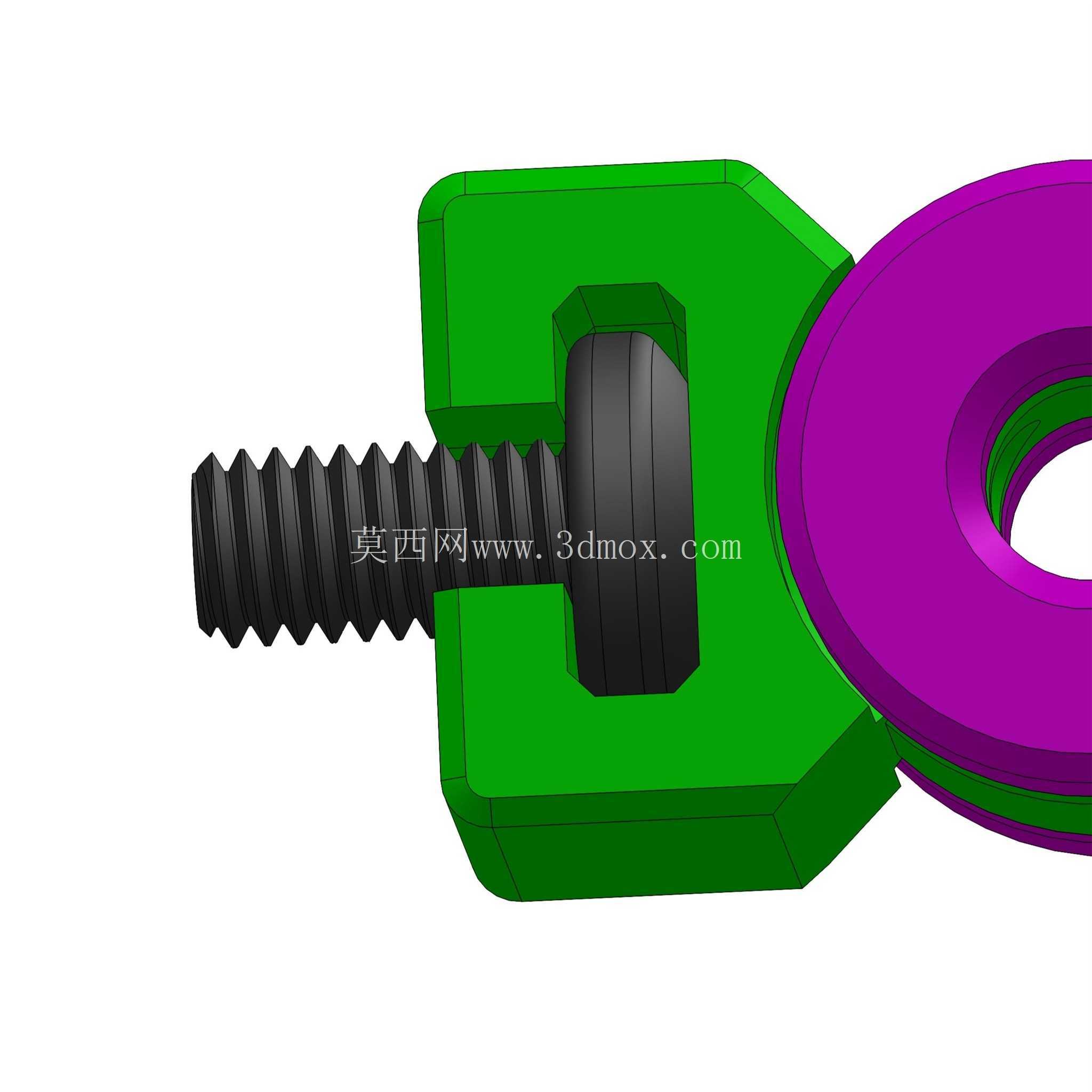

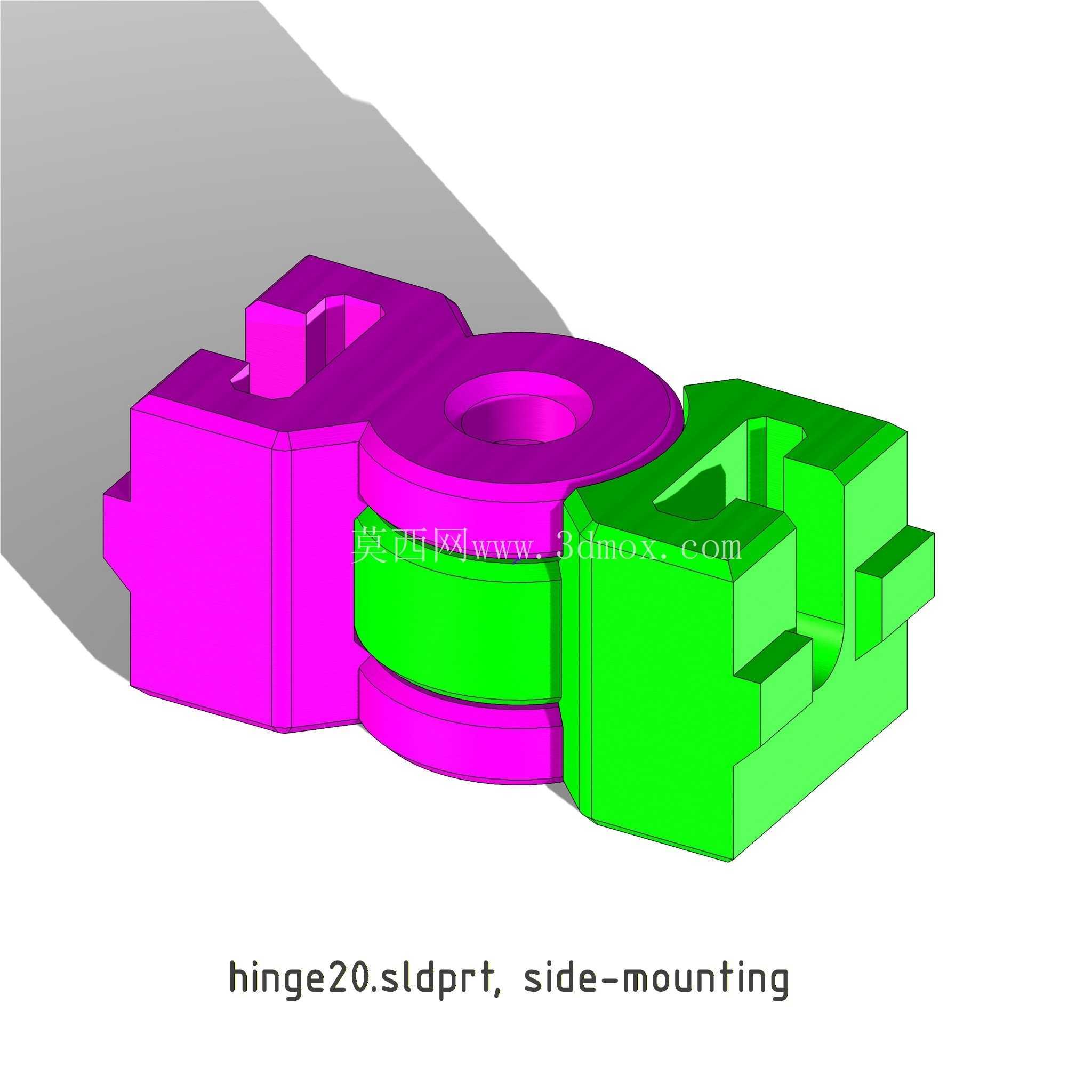

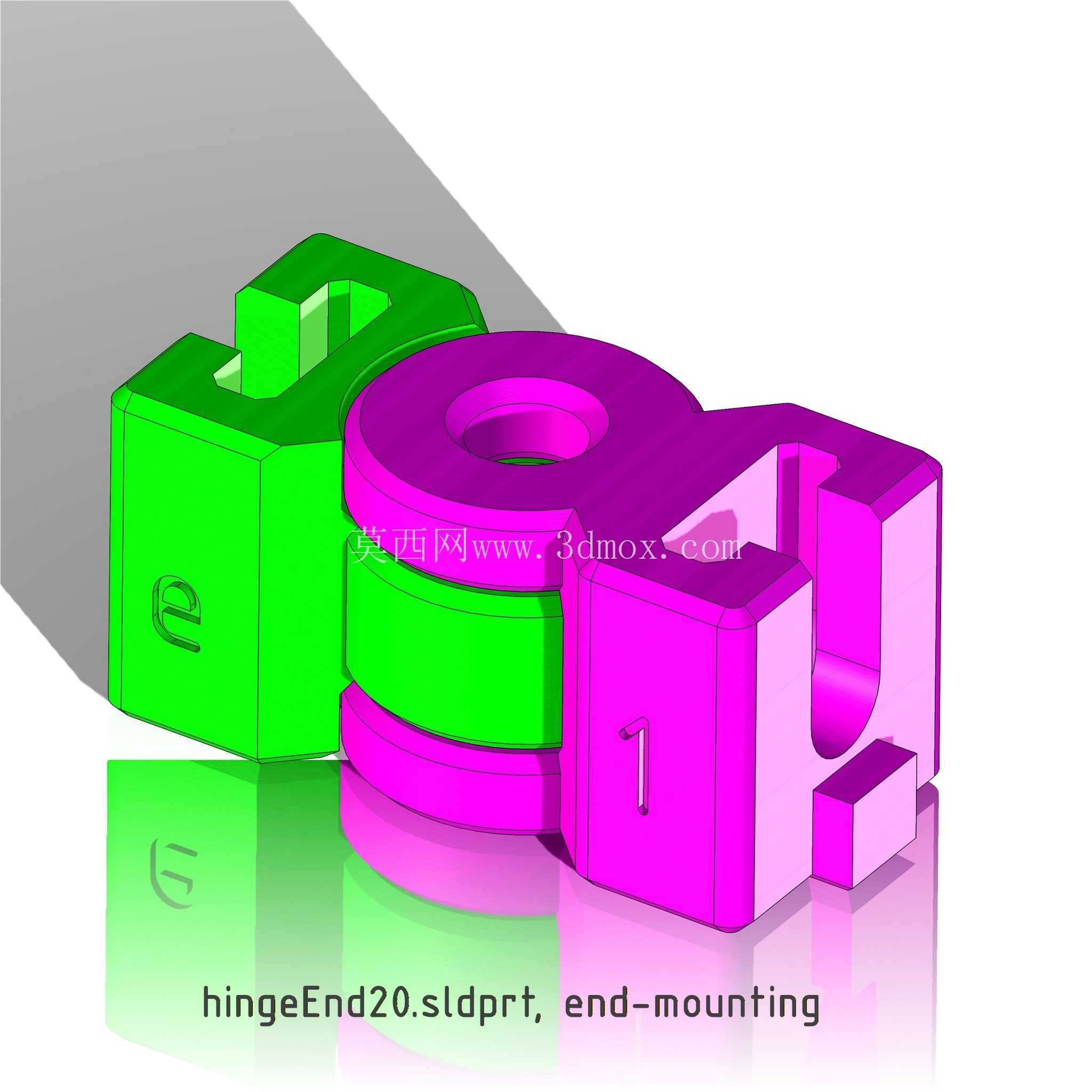

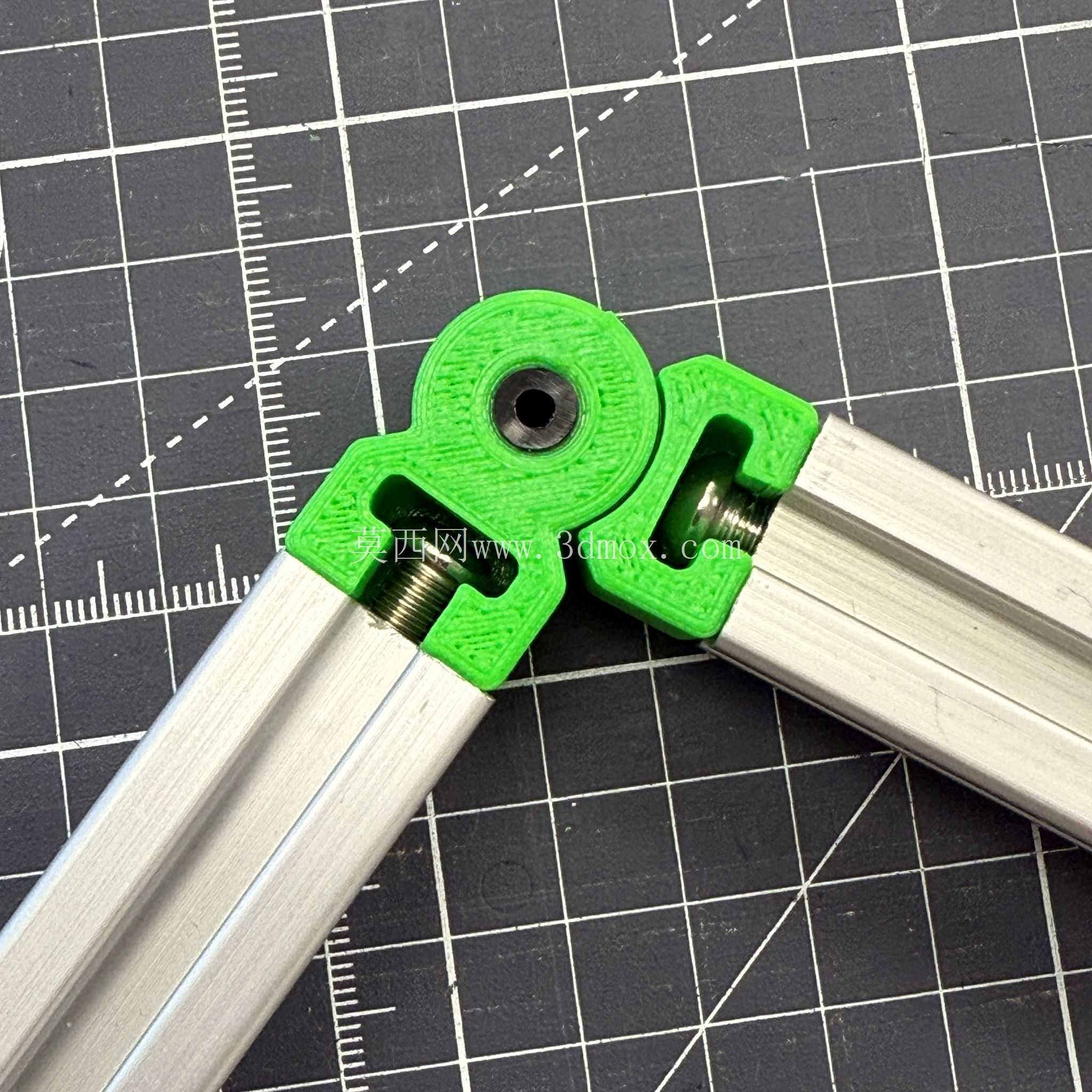

从功能适配层面看，这款铰链做了全参数化的设计调整预留，中心销轴位置预留了6毫米以及1/4英寸两种通用尺寸的适配空间，既可以直接采用标准M6螺钉作为铰接枢轴，也可以根据现场实际的安装轴径调整参数，适配不同规格的现成轴件，不需要单独定制销轴零件。其中一个安装端专门针对挤压型材类构件做了适配结构，可直接卡接在对应规格的2020挤压型材端面上，不需要额外钻孔攻丝，卡入后依靠结构本身的卡扣限位即可实现预固定，后续再锁入紧固螺钉就能完成可靠连接；另一端则设计为侧面安装结构，可直接通过螺钉锁附在平板类构件、设备框架侧板或者定制加工的安装基座上，安装面做了沉头螺钉避让位，锁附后螺钉头不会突出安装面，避免干涉铰接转动过程。

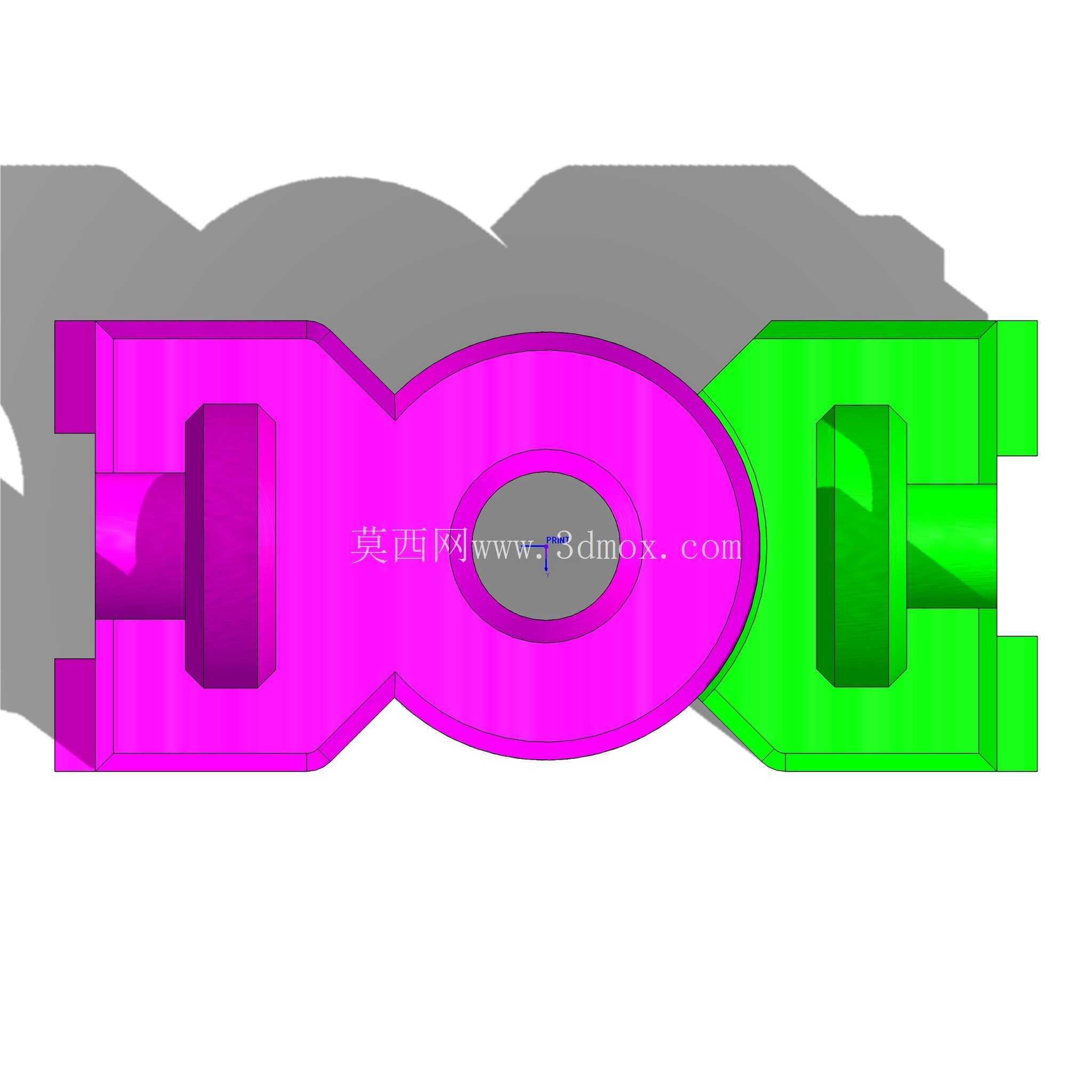

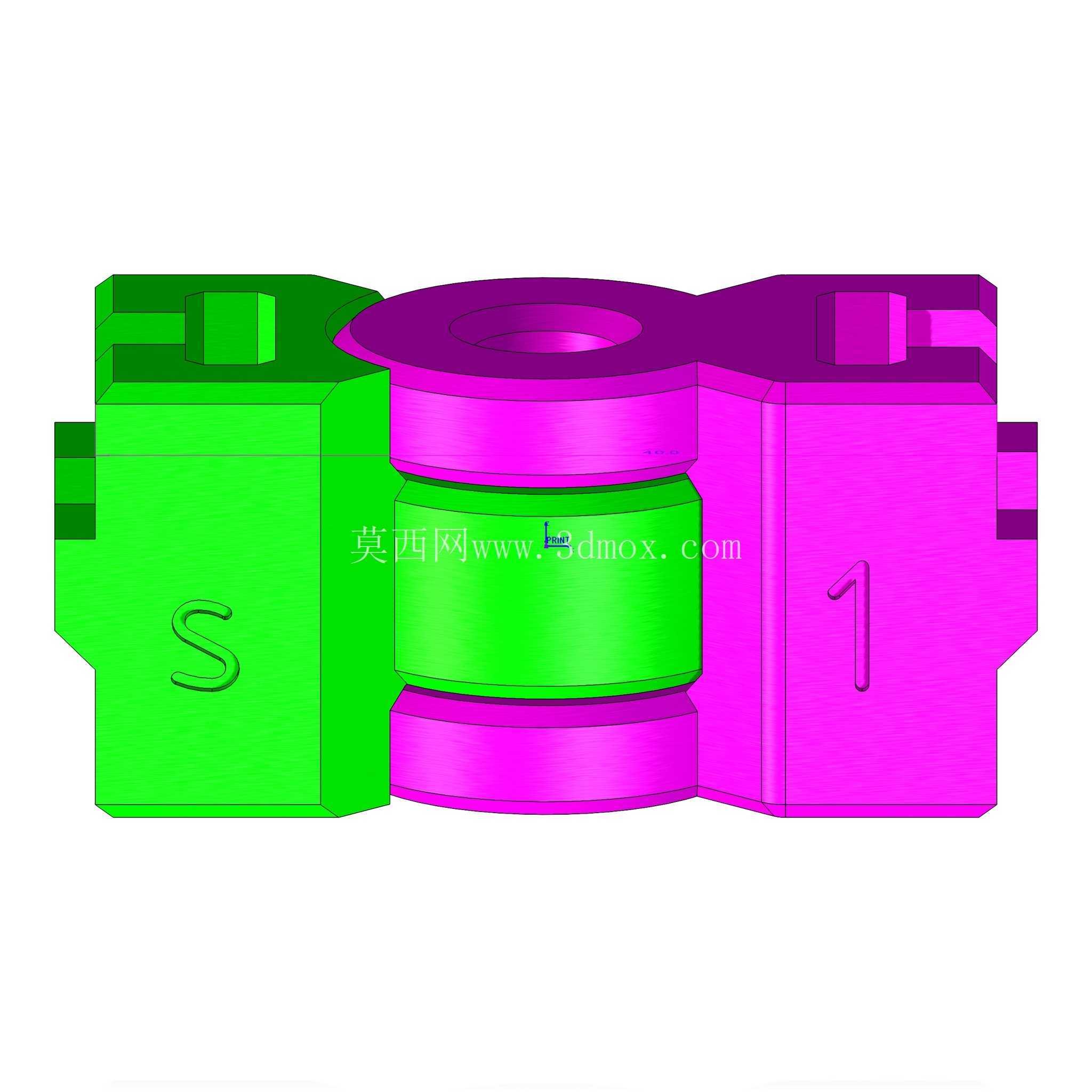

从结构设计逻辑来看，这款铰链刻意做了最小化的安装边界控制，整体转动副的配合间隙预留了0.2毫米的打印公差补偿，不管是采用FDM工艺现场快速打印制作，还是采用机加工方式做小批量零件加工，都不需要二次修配配合面就能实现顺畅转动。铰接位置做了环形的接触面减胶设计，减少两个构件之间的转动摩擦面积，长期转动过程中不会因为接触面过大出现卡滞、磨损过快的问题。两个主体构件的壁厚做了等厚处理，最小壁厚控制在2毫米以上，既满足3D打印工艺的成型要求，也能保证常规轻载场景下的结构强度，在承受10N·m以内的径向载荷时不会出现结构开裂、变形量超差的问题。

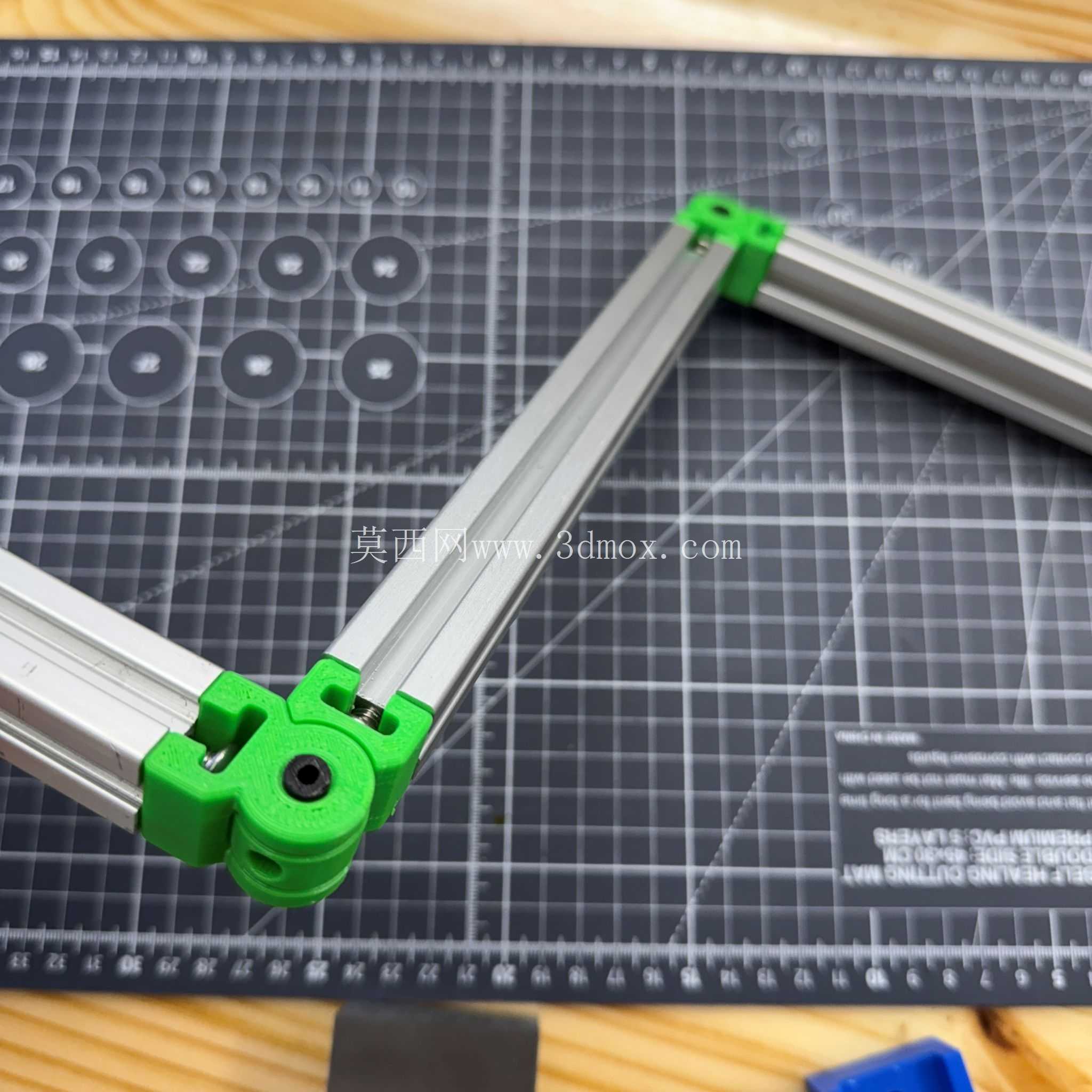

实际应用中，这类铰链除了适配常规的设备防护门、小型翻盖结构之外，还可以直接搭配LDPE管或者刚性圆管作为支撑臂，快速搭建可调整角度的小型支架、传感器安装位、临时工装夹具，在实验室小试装置、展会临时展示架、3D打印设备的外围辅助结构搭建场景中，不需要走完整的零件加工流程，现场打印零件即可快速组装使用。安装过程中不需要特殊的安装工具，仅用常规的内六角扳手就能完成全部组装工序，两个构件的转动角度范围可以达到180度，能覆盖绝大多数需要开合、角度调整的使用场景。针对不同的安装需求，还可以通过调整参数改变铰链的整体宽度、安装孔位间距，适配不同厚度的安装板材以及不同规格的挤压型材，不需要重新绘制整体结构，仅修改对应参数即可生成新的模型文件，大幅提升结构设计的复用效率。

在结构细节处理上，安装面的边缘做了0.5毫米的倒角处理，既避免安装时锐边划伤操作人员，也能在安装时起到导向作用，快速对准安装孔位。铰接位置的销轴孔做了同轴度公差控制，两个构件组装后不会出现偏心卡滞的问题，转动过程中阻尼均匀，没有明显的旷量。针对需要频繁开合的场景，还可以在销轴位置加装微小的阻尼垫圈，调整转动阻尼感，让翻盖或者活动构件可以停在任意调整角度，不会因为自重出现自行滑落的问题。
