3D打印机与CNC设备用工业铝型材结构

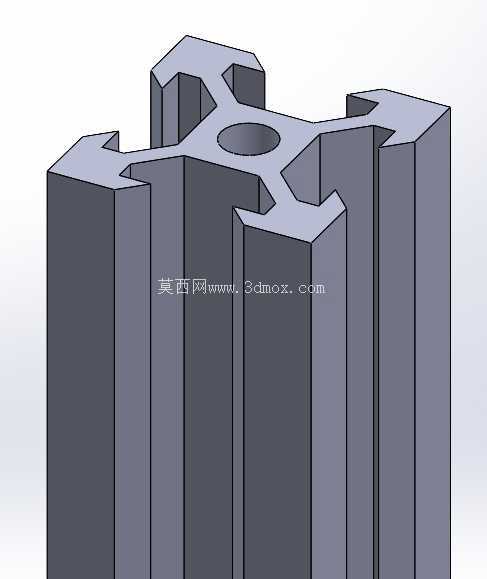

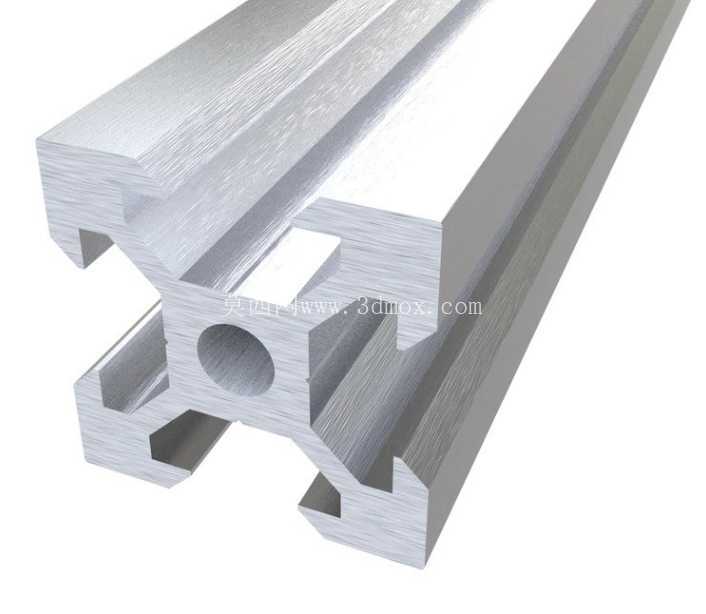

　　在桌面级3D打印机与小型CNC雕刻设备的机架搭建场景中，这类带T型槽的铝型材是核心承载构件，区别于传统方管焊接机架，铝型材的模块化属性让设备组装、调试、后期改型的效率提升数倍，不需要焊接、表面喷涂等工序，仅依靠标准紧固件就能完成整机组装，对于小批量设备研发、个人DIY设备搭建的场景适配性极强。从截面结构来看，这款型材采用对称式四槽布局，中心预留圆形通孔，既可以作为穿线通道走电机线、限位开关信号线，也能穿入圆棒作为辅助定位基准，四个侧边的T型槽采用通用工业铝型材槽宽标准，适配市面上绝大多数T型螺母、滑块螺母、弹片螺母，不需要单独开模定制紧固件，能直接和角码、脚轮、连接板、直线导轨滑块等标准配件直接连接，大幅降低设备搭建的配件采购成本。

　　设计这类型材截面的时候，首先要平衡刚性与重量的关系，3D打印机的X、Y轴运动过程中会产生频繁的加减速，如果型材刚性不足，运动端的振动会直接传导到打印头，造成打印件表面出现振纹，层间错位，而CNC设备在铣削加工时刀具会对机架产生持续的切削反力，型材截面的壁厚、加强筋布局直接决定了机架的抗形变能力，这款型材在四个槽位之间设置了斜向加强筋，在不额外增加型材米重的前提下，提升了截面的惯性矩，同等长度下的抗弯曲、抗扭转变形能力优于同规格的普通方槽铝型材。从安装边界来看，这款型材的截面外轮廓为正方形，四个端面的加工基准统一，不管是做设备的竖向支撑立柱，还是做横向的运动轴安装梁，端面攻丝或者加装端面连接板的时候，不需要重新找正基准，型材的槽口位置精度控制在±0.1mm以内，安装直线导轨的时候，导轨基准面可以直接贴靠型材的槽边定位，减少后期调校导轨平行度的工作量，避免因为导轨安装偏差造成运动卡顿、滑块磨损加快的问题。在实际设备搭建中，这类型材的拼接不需要复杂的加工，仅需要根据设计长度切割断面，去除切割毛刺后就能投入组装，槽内预装的螺母可以在槽内任意滑动调整位置，不管是安装电机座、同步轮张紧机构、拖链支架、限位开关触发片，都能灵活调整安装位置，后期设备升级改造的时候，只需要松开紧固件就能调整部件位置，不需要重新钻孔、焊接，对于需要反复迭代结构的设备研发场景来说，这种灵活的安装特性能大幅缩短研发周期。

　　另外，铝型材本身的阳极氧化表面层硬度高，耐磨抗腐蚀，设备长期使用过程中不会出现生锈、表面掉漆的问题，日常维护只需要擦拭表面灰尘即可，不需要做额外的表面防护处理，中心的通孔除了穿线之外，还可以通入压缩空气管路，给设备的气动夹紧机构、刀具冷却气嘴供气，不需要在型材外部额外走管，让设备整体走线布管更加整洁，避免管线外露造成的运动干涉。在做运动梁使用的时候，型材的平面度直接影响运动精度，这款型材的挤出成型过程中经过在线校直，每米长度的弯曲度控制在0.2mm以内，安装直线导轨后，运动轴的全程直线度可以满足桌面级设备的精度要求，不需要额外加装磨削的钢板作为导轨安装基准，能有效控制设备的整体制造成本。

　　很多个人DIY设备或者小批量生产的桌面级设备，都会优先选用这类成熟截面的铝型材，一方面是配件供应链成熟，采购周期短，不需要定制开模，另一方面是截面的力学性能经过大量实际设备验证，不需要反复做刚性测试，能直接套用成熟的机架结构方案，减少结构设计阶段的计算量，避免因为型材选型不当造成的机架共振、精度不足等问题。在实际组装过程中，型材之间的连接可以采用角码连接、内置连接件连接、端面连接板连接等多种方式，根据不同的受力位置选择对应的连接方式，比如设备底部的承重框架可以采用高强度角码加内置销钉的连接方式，提升框架的整体刚性，而上部的非承重护板安装支架，可以采用简单的T型螺栓直接连接，减少组装工时。
