任天堂Wii左右摇杆操纵杆结构设计

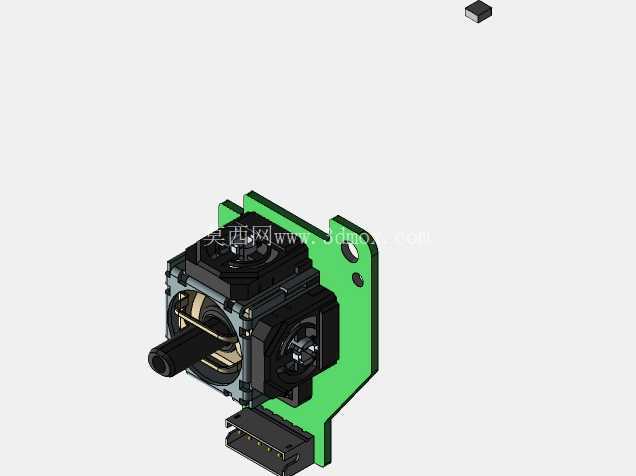

　　这类双轴操纵杆是消费级游戏交互设备里的核心输入部件，日常除了适配任天堂Wii系列手柄的左右操控位，也常被改装用于小型遥控设备、工业手持示教器、简易航模遥控器的方向输入场景，核心作用是把人手部的扳动角度偏移转化为可被主控识别的电信号，实现X、Y两个轴向的连续量输入，相比传统方向键的离散触发，能输出0到满量程的线性比例信号，适配需要精细控制方向、速度、位移的交互场景。从结构设计逻辑来看，整个组件采用分层堆叠的装配思路，最底层是带定位孔的绿色PCB安装基板，基板上预留了排针焊接位，直接通过插针和手柄主控板实现电气连接，不需要额外飞线，装配时只需对准定位柱拧入固定螺丝即可完成安装，能有效降低产线装配的对位难度。

　　中间层是摇杆的核心机械传动与电位器模组，两个互相垂直的转轴分别对应X、Y轴的转动自由度，转轴一端和可扳动的操作杆连接，另一端和碳膜电位器的动刷端联动，当操作杆被扳动时，转轴带动动刷在碳膜层上滑动，改变输出端的分压值，主控通过采集分压变化就能换算出当前摇杆的偏移角度与方向。操作杆的扳动角度做了机械限位，每个轴向的最大扳动角度控制在合理区间，避免过度扳动导致内部电位器、转轴结构损坏，同时转轴位置加装了自复位扭簧，松手后操作杆能自动回到中位，保证无操作时输出信号处于中心零点位置，减少信号漂移的概率。

　　从安装边界来看，整个组件的PCB基板为异形裁切，预留的两个圆形安装孔孔位间距匹配Wii手柄内部的安装柱位置，基板向外延伸的排针引脚长度刚好适配手柄主板的插座高度，不会出现引脚过长顶壳或者过短接触不良的问题；摇杆操作杆的伸出高度经过匹配设计，装上手柄外壳后，杆头刚好露出外壳的摇杆开孔位置，手指搭上去的握持角度符合人体工学，长时间扳动操作也不会产生明显的硌手感。结构设计上还考虑了长期使用的磨损问题，转轴和基座的接触位置采用耐磨工程塑料材质，减少反复扳动产生的旷量，电位器的碳膜层做了耐磨涂层处理，能承受数十万次的往复扳动操作，满足消费电子产品的使用寿命要求。

　　整个组件的外部轮廓没有突出的尖锐结构，所有边角都做了圆角处理，装配时不会刮伤手柄内部的排线和壳体，摇杆本体的最大外径小于手柄外壳的摇杆避让开孔，扳动到极限位置时也不会和外壳开孔边缘产生卡滞，保证全行程操作的顺畅性。在实际选型适配时，这类摇杆除了用于游戏手柄，也可以直接移植到小型智能小车的遥控器、桌面级机械臂的手动控制端，只需要匹配对应的输出信号电压范围，就能直接替换同规格的摇杆组件，不需要重新设计安装结构，因为其安装孔位、引脚定义、外形尺寸都遵循了通用小型摇杆的行业常规尺寸，具备不错的适配通用性。
