TCST2103光电限位开关可调安装座

在桌面级数控设备、小型3D打印机以及DIY运动控制平台的搭建过程中，轴端限位的安装可靠性与位置可调性，一直是影响设备回零精度、运行安全性的核心细节之一。这款针对TCST2103槽型光电传感器设计的安装固定结构，正是面向6mm规格光轴类运动轴的实际装配需求开发，解决了常规直装式限位座无法微调触发位置、装配公差适配性差的常见问题。

从实际应用场景来看，这类槽型光电限位多布置在运动轴的行程两端，负责给控制系统传递轴端到位信号，触发急停或回零动作，一旦安装位置偏移或者固定松动，很容易出现轴体超程撞机、回零坐标漂移的问题。常规的一体式固定座往往直接锁死在型材或者轴座上，加工或者装配时的微小误差，就会导致挡片无法准确进入光电传感器的槽型检测区，要么提前触发导致行程浪费，要么触发滞后带来撞机风险，这款安装结构特意加入了位置调节结构，就是为了抵消这类装配累积误差。

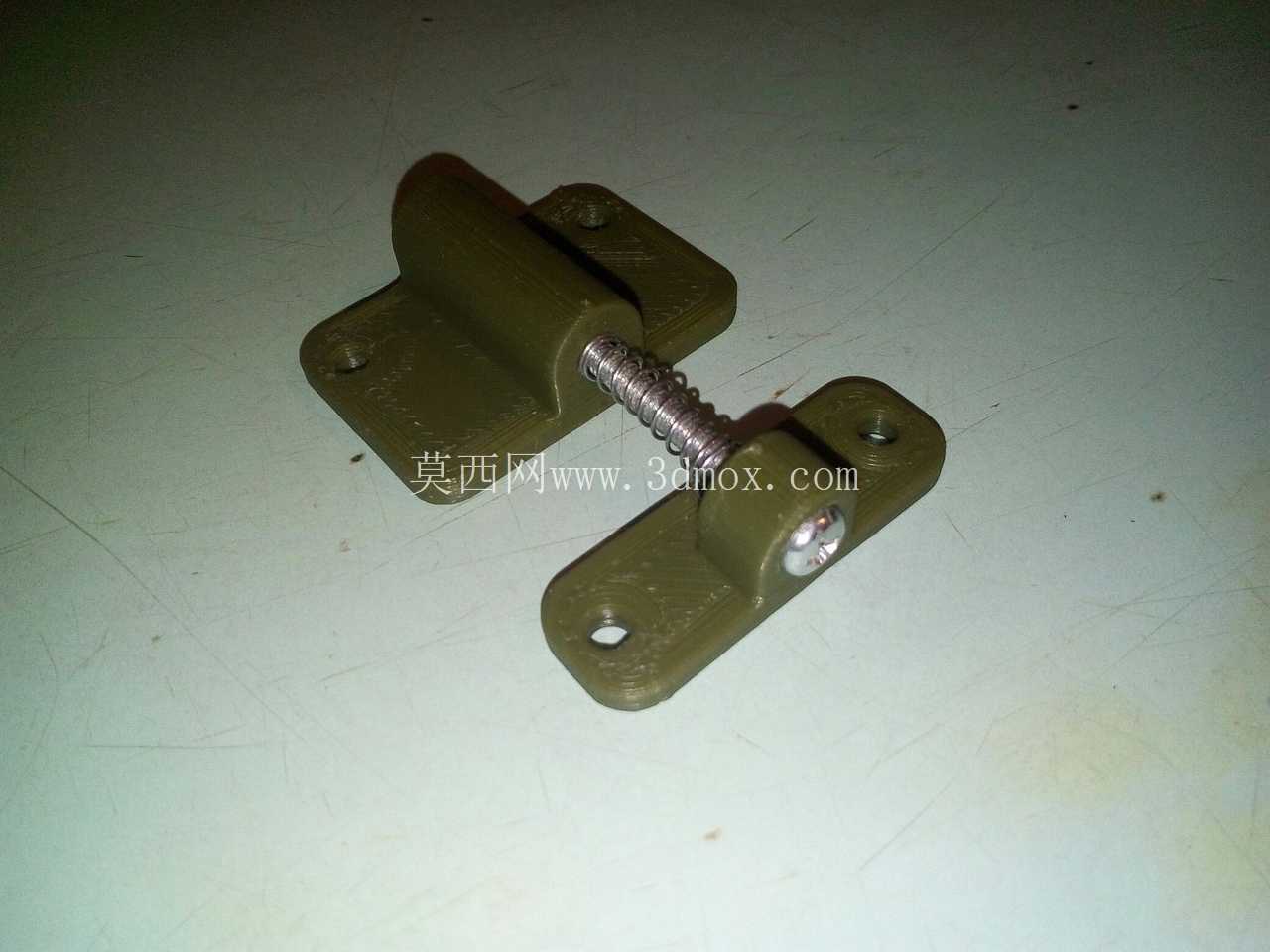

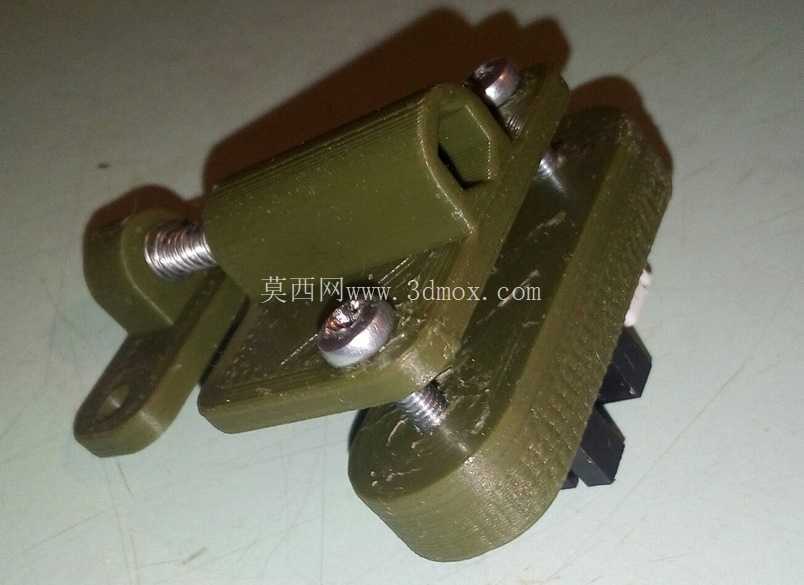

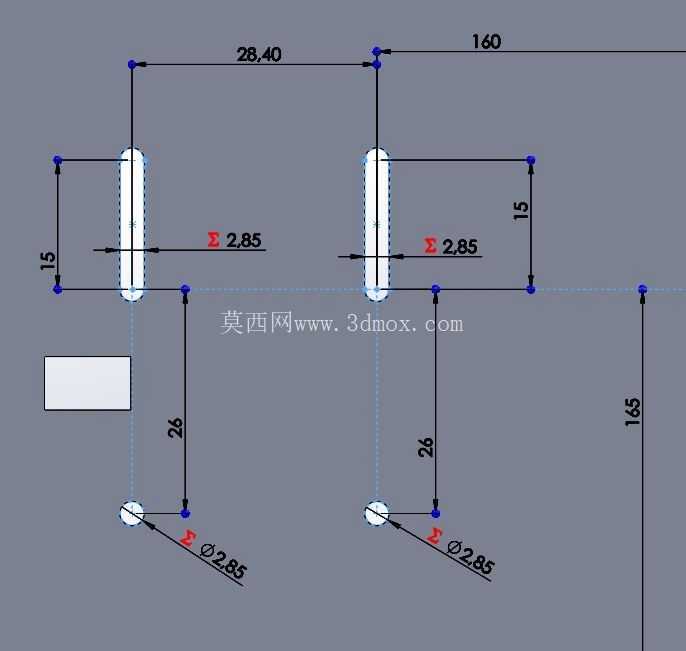

整个安装座采用分体式组合结构，分为底座与传感器固定滑座两个部分，底座负责抱紧固定在6mm直径的光轴或者对应规格的安装基准面上，滑座则用来承载TCST2103光电传感器，两者之间通过螺丝实现滑动锁紧，调节时松开锁紧螺丝，就可以沿着调节方向微调传感器的前后位置，调整到挡片刚好能顺畅穿过传感器槽体、触发位置符合行程要求后，再锁紧螺丝完成固定，不需要反复拆装底座或者重新打孔，现场调试的效率提升非常明显。

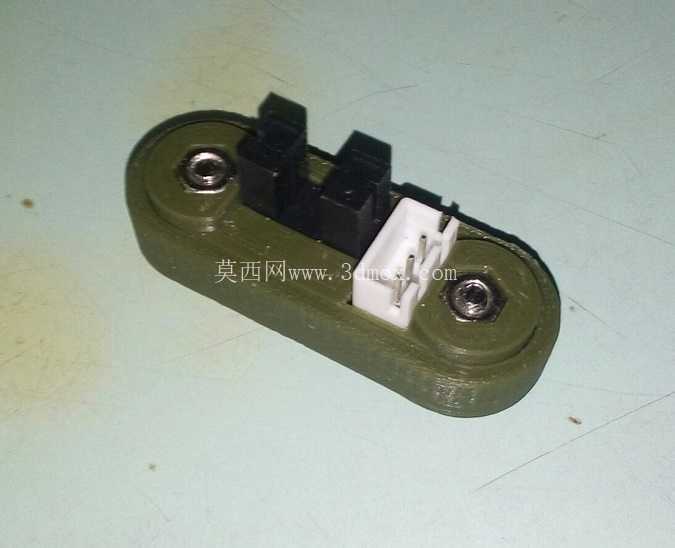

从安装边界来看，底座的抱紧结构适配6mm直径的圆柱安装面，抱紧螺丝采用M3规格，锁紧后不会出现轴向滑动或者周向转动；滑座上的传感器安装位完全匹配TCST2103的外形尺寸，传感器嵌入后不会出现晃动，槽口方向与运动轴的运动方向保持垂直，保证挡片进出槽口时不会刮蹭传感器内壁。整套结构用到的紧固件包含1颗M3x30螺丝作为调节导向与锁紧件、2颗M3x20螺丝用于底座抱紧固定、2颗M3x12螺丝用于传感器本身的压装固定，还搭配了取自圆珠笔的小型弹簧作为调节复位的辅助件，让滑座在调节过程中不会出现松垮晃动，调节手感更顺滑，锁紧后位置保持力足够，不会因为设备运行的振动出现位置偏移。

设计过程中特意规避了常规可调安装座的几个常见缺陷：一是调节方向与传感器触发方向保持同轴，不会出现调节时传感器角度偏转的问题，保证每次调整后挡片都能正对槽口中心；二是所有螺丝的安装位都预留了足够的扳手操作空间，不需要特殊工具，用常规的内六角扳手就可以完成所有装配与调节操作；三是整体结构的外形做了倒角处理，没有尖锐棱角，装配时不会刮伤线材或者操作人员，同时整体结构紧凑，不会占用过多的轴端安装空间，即使是安装空间比较局促的小型运动轴，也能顺利布置。

在实际使用中，这套安装结构除了适配Z轴的光电限位安装之外，也可以根据需求调整安装方向，用于X轴或者Y轴的限位固定，只要安装基准面是6mm直径的圆柱结构，都可以直接使用。传感器的走线位置也在结构上做了预留，线材可以沿着安装座侧面的线槽布置，不会被运动部件剐蹭，长期运行的可靠性更高。相比市面上常见的钣金折弯固定座，这种一体式加工的安装结构尺寸一致性更好，传感器安装后的位置度更高，不会出现钣金件回弹导致的角度偏差，对于追求运动精度的小型数控设备来说，能有效减少因为限位安装问题导致的调试工作量，提升设备的出厂一致性。
