直径8mm长度140mm直柄麻花钻结构设计

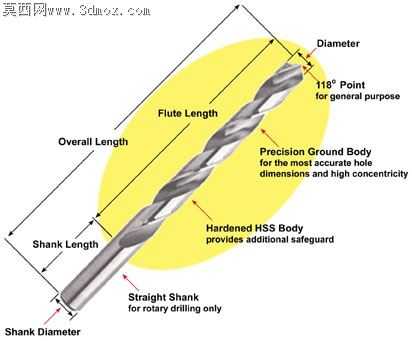

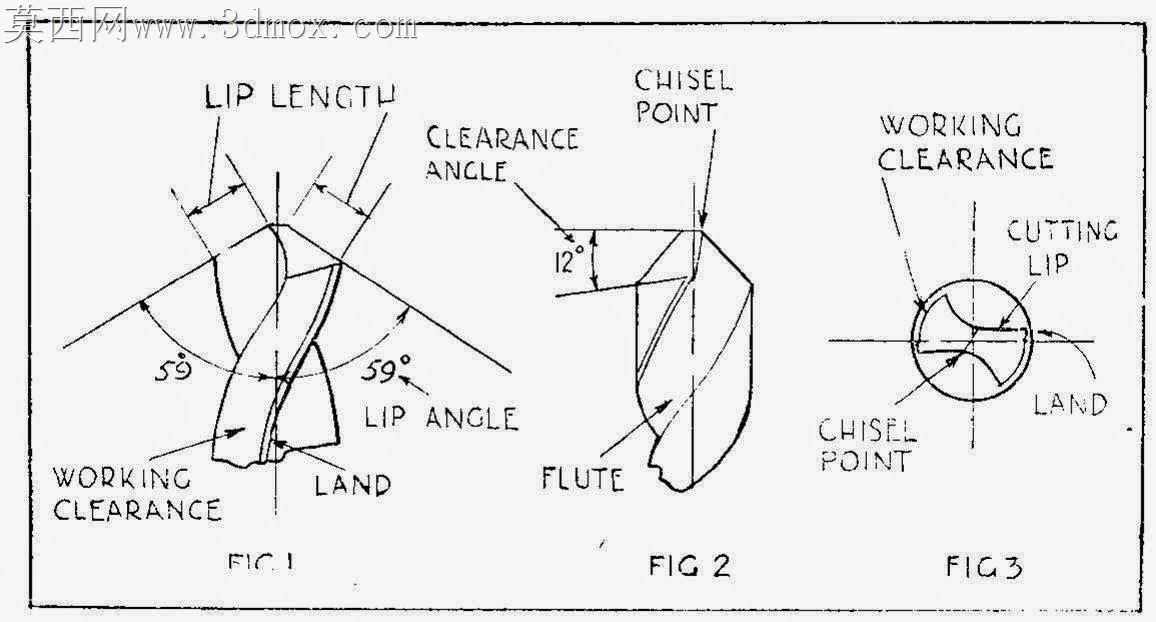

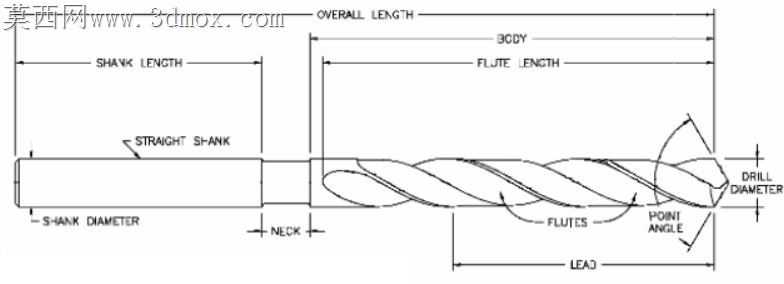

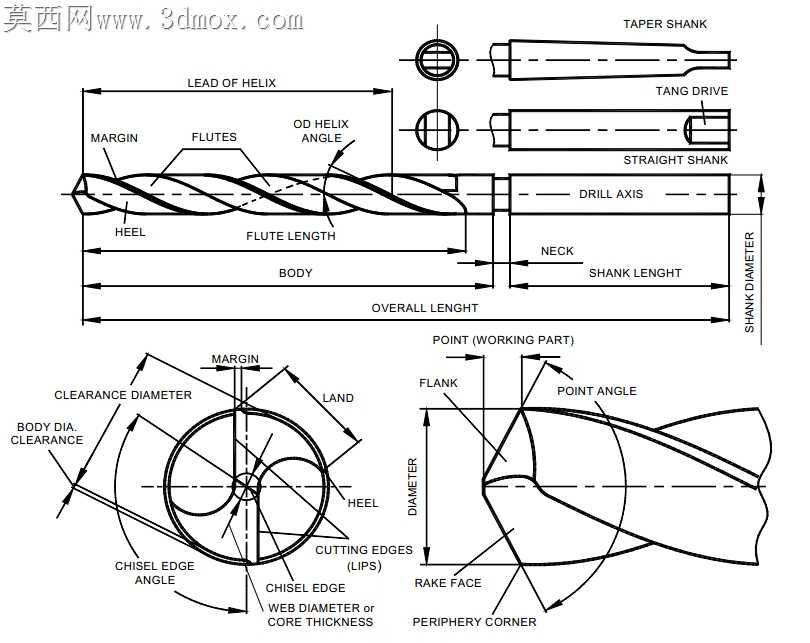

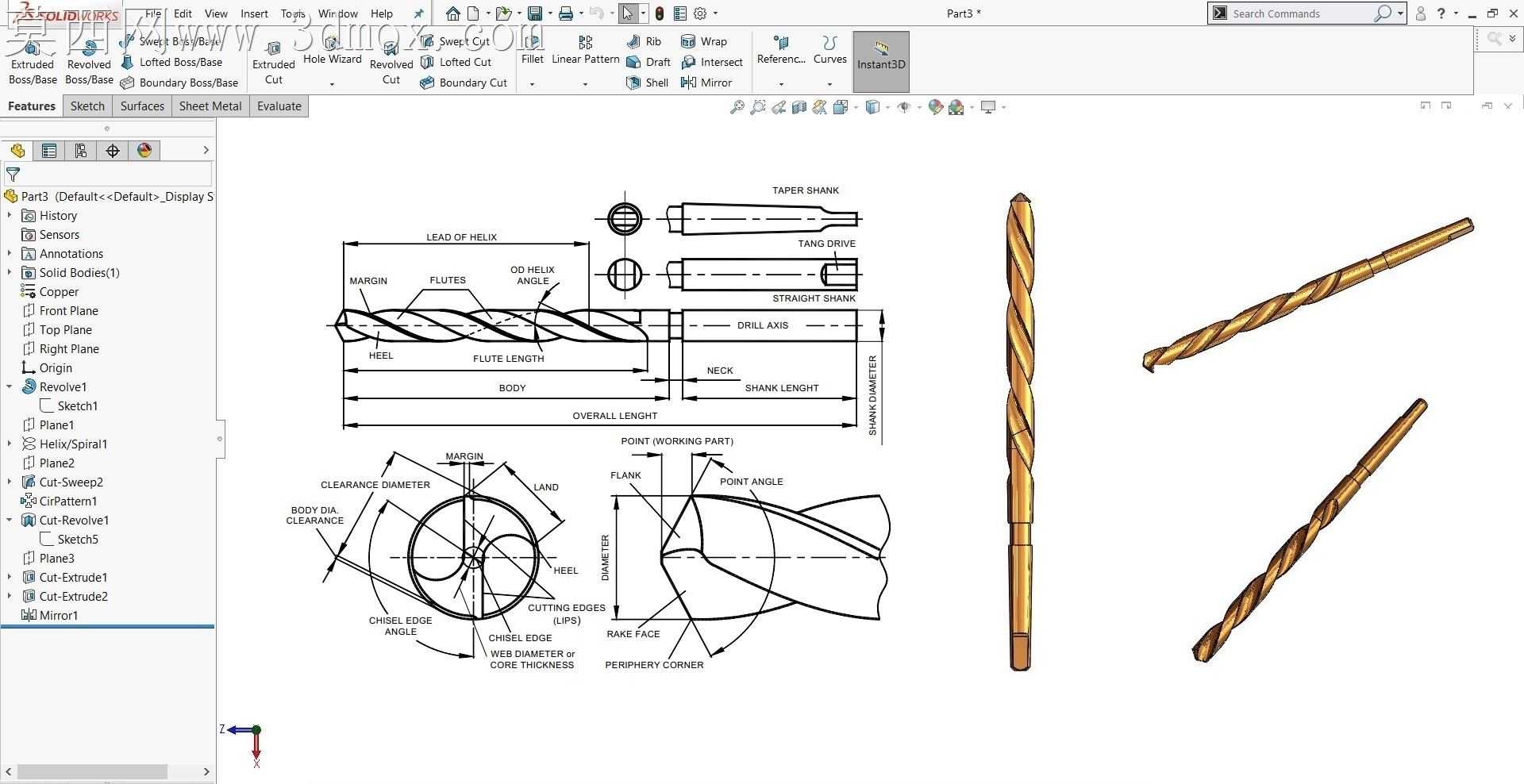

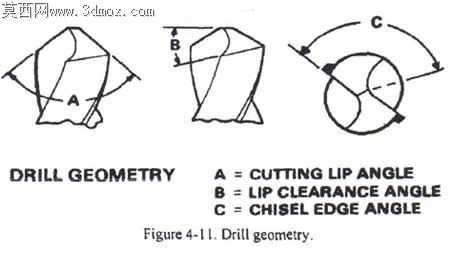

车间里普通加长麻花钻打深孔时，排屑槽螺旋角不合理很容易卡屑崩刃，钻尖顶角没匹配加工材质的话，要么进给阻力大烧刀，要么孔口崩边精度差，这款8×140mm的加长钻头在结构上做了针对性的适配调整。钻尖部分的横刃修磨量控制在0.2mm以内，既保留了横刃的定心支撑作用，避免钻孔初期跑偏，又不会因为横刃过宽导致轴向进给阻力陡增，普通台钻上手动进给也能稳得住进刀量，不会出现钻尖扎入工件时的顿跳感。排屑槽的螺旋角取了30度的通用加工最优值，槽底圆弧过渡没有做尖锐棱角，铁屑顺着螺旋槽排出时不会被槽壁卡滞，钻100mm深度的45号钢孔时，带状铁屑能连续顺着槽道卷出，不会堵在孔底摩擦发热。刃带部分做了0.15mm的窄边设计，和孔壁的接触面积压到最小，既可以引导钻头保持进给直线度，避免长钻头悬伸过长出现摆偏打晃，又能减少刃带和孔壁的摩擦，降低钻孔时的温升，避免工件孔壁出现烧伤硬化层。钻柄部分做了退刀槽过渡，装夹到钻夹头里时，柄部的圆柱面和夹头爪的贴合长度足够，140mm的总长悬伸出来的工作部分不会因为装夹刚性不足出现振纹，钻出来的孔壁粗糙度能稳定达到Ra3.2，不用后续铰孔精加工就能满足普通装配孔的精度要求。刀体的芯厚从钻尖往柄部做了渐进增厚设计，钻尖位置芯厚取直径的20%保证切削刃强度，越靠近柄部芯厚逐步增加到直径的35%，长悬伸加工时的抗扭刚性足够，就算进给量稍大也不会出现刀体折断的情况，同时槽深的渐进变化也给铁屑留出了足够的排出空间，不会因为芯厚增加挤占排屑空间。后角的角度顺着主切削刃从外圆到钻心做了渐变，外圆位置后角8度保证刃口强度，靠近钻心位置后角加大到12度，减少钻心部分和工件底面的摩擦，钻穿工件的时候不会因为钻心处阻力骤变出现崩刃。
