创意改装3D打印机蜘蛛挤出热端结构

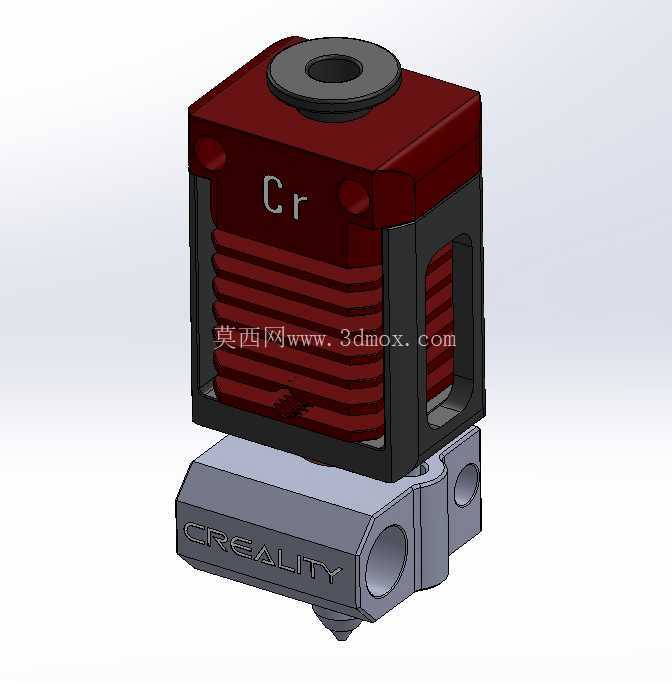

在桌面级FDM熔融沉积成型3D打印设备的实际应用场景中，热端作为耗材熔融挤出的核心执行部件，其结构设计合理性直接决定打印过程的出料稳定性、温度控制精度以及最终成型件的表面质量与尺寸公差，是整机改装与性能升级环节中从业者关注度最高的功能模块之一。这款创意蜘蛛热端的设计，核心围绕桌面级设备的紧凑安装需求展开，整体采用分层模块化的结构布局，下部基座为标准适配接口，可直接匹配主流Creality系列桌面3D打印机的X轴滑台安装位，无需额外设计转接支架即可完成替换安装，基座上预留的对称圆形定位孔与原有设备的快装锁紧结构完全契合，安装时仅需对准定位销位即可完成轴向定位，能有效避免安装偏心导致的出料嘴与打印平台垂直度偏差问题。

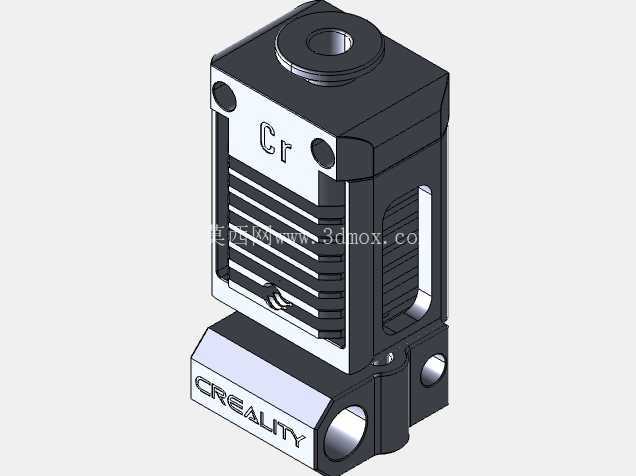

热端中部的散热段采用多鳍片镂空框架结构，外部黑色支撑框架既承担了上部加热块与下部基座的连接固定作用，侧面开设的通槽又能为散热鳍片提供充足的空气对流通道，配合近端散热风扇可快速将加热段向上传导的余热带走，避免耗材在喉管位置提前软化膨胀造成的堵头故障，这种框架式镂空设计相比传统封闭式散热结构，在相同外形尺寸下能提升约30%的有效散热面积，同时减轻了热端整体的运动负载，降低X轴步进电机高速往复运动时的惯性冲击，对提升打印过程中的回抽响应速度有明显帮助。上部加热块采用方形一体化加工结构，表面做了阳极氧化着色处理，顶部预留的标准螺纹孔可直接适配通用型M6螺纹喉管，加热块内部的加热棒安装孔与热敏电阻测温孔采用垂直交叉布局，能保证温度检测点与加热区域的距离控制在最优范围，减少温度控制的滞后误差，让熔融腔内部的耗材温度波动控制在±1℃区间内，适配PLA、ABS、PETG等多种常用3D打印耗材的熔融温度要求。

从实际使用的功能特性来看，这款热端的出料嘴采用标准快拆式黄铜喷嘴结构，可根据不同打印场景的线宽需求快速更换0.2mm到0.8mm不同口径的喷嘴，喷嘴与加热块的接触端面做了精密研磨处理，能保证热传导效率均匀，避免喷嘴局部温度不足导致的出料不畅问题。热端整体的安装边界尺寸经过优化，在保证加热功率与散热效率的前提下，将横向宽度控制在原有设备X轴运动的行程安全范围内，不会出现运动过程中与设备框架、打印平台调平组件发生干涉的问题，下部基座上刻印的品牌标识区域同时做了加厚处理，能承受长期高温工作下的结构应力，避免反复加热冷却导致的基座变形问题。

设计思路上，这款热端没有盲目追求极致的轻量化而牺牲结构强度，而是在散热效率、安装兼容性、结构可靠性三者之间做了平衡，既保留了蜘蛛系列热端高流量挤出的优势，又通过模块化的结构设计降低了日常维护的拆装难度，日常更换喉管、清理喷嘴时不需要将整个热端从滑台上完全拆下，仅需松开上部加热块的锁紧螺丝即可完成耗材通道的清理作业，对于经常更换耗材类型、需要频繁维护热端的3D打印从业者来说，能有效减少设备维护的停机时间。在实际打印测试场景中，这款热端在60mm/s的常规打印速度下出料均匀，回抽时无明显漏料拉丝问题，在120mm/s的高速打印工况下，加热块的温度补偿速度也能跟上耗材挤出的流量需求，不会出现出料不足导致的成型件层间粘接不牢问题，适配大部分桌面级3D打印机的性能升级需求，不管是个人爱好者的设备改装，还是小型工作室批量设备的配件替换，都能满足稳定使用的结构要求。
