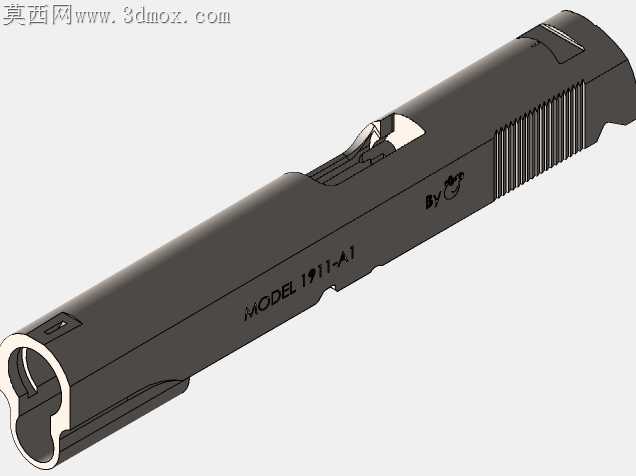

M1911-A1手枪滑轨结构三维数模

轻武器滑动部件的加工适配一直是小批量定制与复刻生产中的核心痛点，滑轨作为M1911-A1手枪上套与下身配合的核心承载构件，其配合面的形位公差直接决定抽壳顺畅度、击发稳定性与往复运动寿命，稍有偏差就会出现卡滞、旷量甚至击针对位失效的问题。这款滑轨数模在绘制阶段就完全贴合金属切削加工的工艺逻辑，没有为了视觉效果添加无法落地的装饰性倒角，所有外轮廓的防滑纹槽宽统一设定为1.2mm，槽深0.4mm，相邻齿距误差控制在0.02mm以内，既适配普通铣床的走刀路径，也能满足CNC精雕的一次成型需求，避免后期二次补加工带来的表面接刀痕。前端帽口的配合止口做了0.03mm的公差带预留，和下身枪管衬套的配合段特意做了渐变间隙设计，靠近枪口位置间隙稍大抵消射击时的枪口上跳形变，靠近抽壳钩位置间隙收窄保证运动时的导向精度，不会出现往复过程中的左右偏摆。侧面刻印的字符深度统一为0.15mm，既不会因为刻字过深破坏构件整体结构强度，也能保证氧化发黑处理后字符的辨识度，不会因为表面处理层覆盖导致标识模糊。内侧的导轨凸台没有做尖锐棱边，所有棱边都预留了0.1mm的钝化圆角，既可以减少装配时的刮屑问题，也能降低往复滑动时的摩擦阻力，延长配合面的耐磨寿命。数模中特意修正了原始参考图纸里的维度偏差，将 ejector 让位槽的位置偏移了0.08mm，避免实际装配时出现抛壳挺干涉的问题，所有让位槽的边角都做了圆滑过渡，减少应力集中带来的部件开裂风险。尾部的照门安装槽宽度公差严格控制在H7级别，槽底平面度误差不超过0.01mm，保证照门安装后不会出现倾斜，省去后期修锉的工作量。对于小批量加工的场景来说，这款数模不需要额外做工艺补正，直接导入编程软件就能生成走刀路径，所有壁厚都经过强度校核，最薄位置也能承受.45ACP弹击发时的往复冲击力，不会出现射击过程中滑轨变形断裂的问题。外表面的曲面过渡全部采用G1连续，没有突兀的折角，氧化或者喷丸处理时不会出现应力集中导致的表面色差，握持时的贴合度也更符合原版M1911-A1的手感，不会因为棱角过于锐利划伤使用者手部。
