卡通风格披头士主题黄色潜水艇造型设计

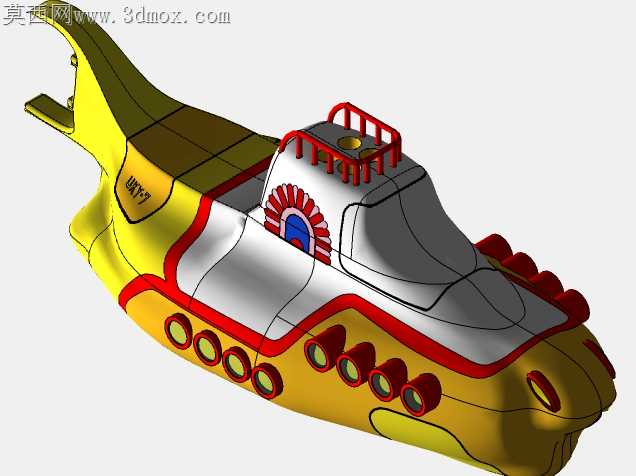

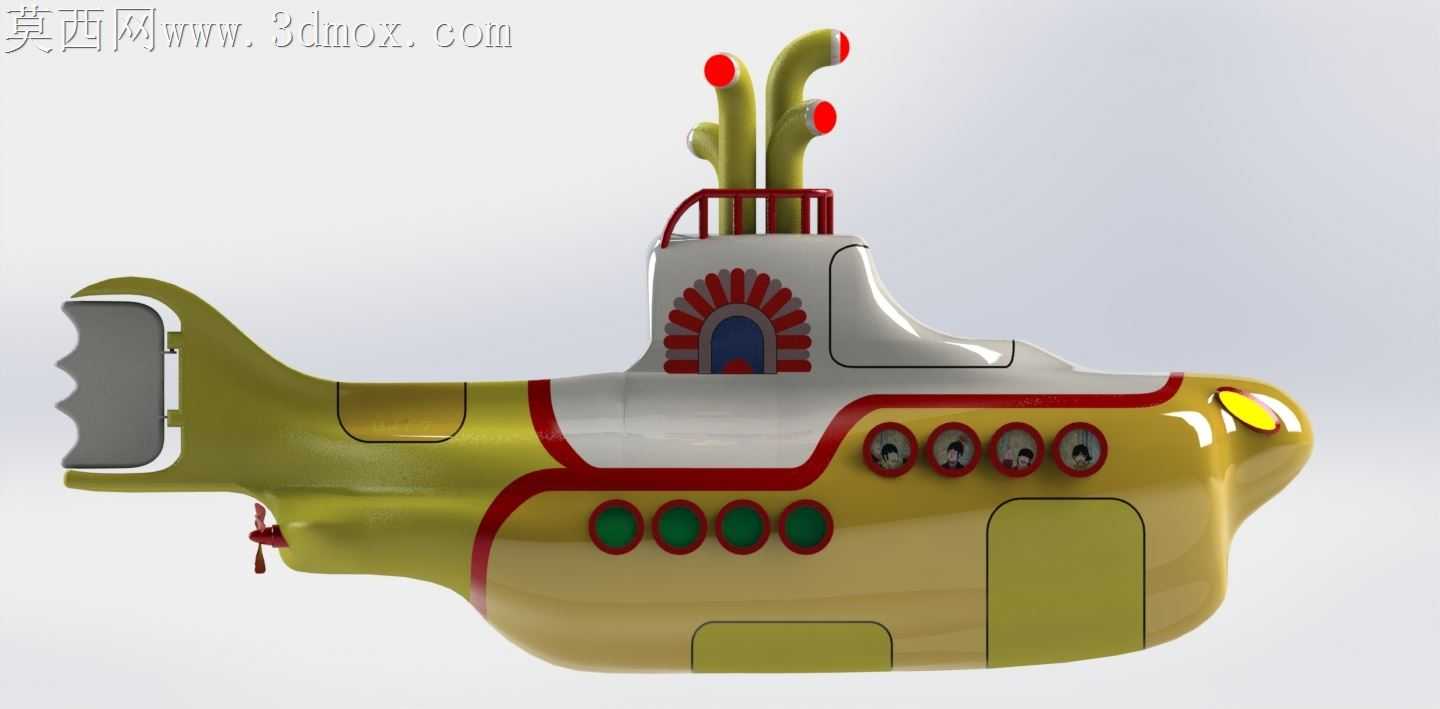

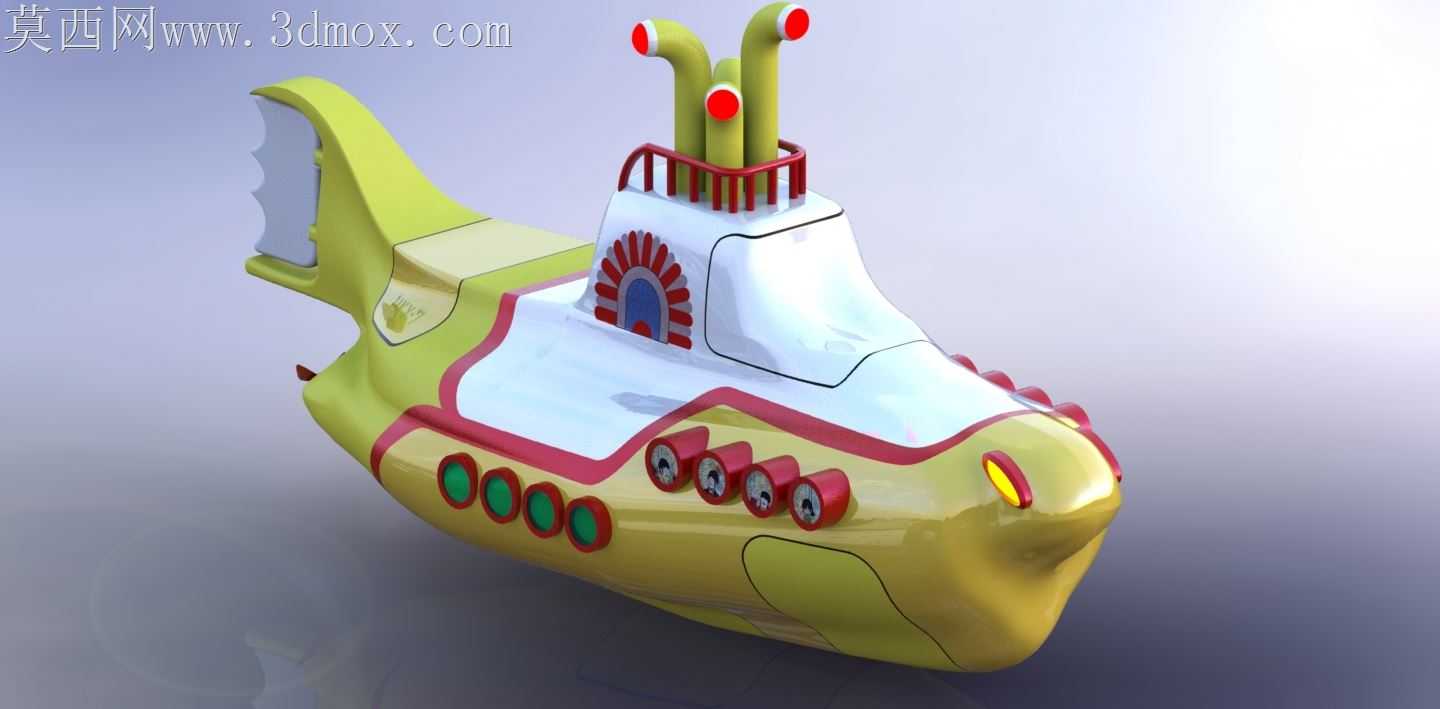

曲面设计视角下，这款卡通潜水艇的造型处理完全跳开常规工业潜艇的硬朗棱线逻辑，所有外露轮廓都做了大曲率的圆角过渡，艇身主曲面采用双轨扫掠生成基础形态后，针对舷窗区域的局部凸起做了曲面偏移的分层处理，避免多曲面拼接出现的褶皱破面。艇首的黄色探照灯区域没有做生硬的嵌入式切割，而是顺着艇首曲面的自然弧度做了渐消面处理，让灯座边缘和艇身曲面完全顺滑衔接，哪怕放大到渲染级精度也不会出现接缝处的光影断层。

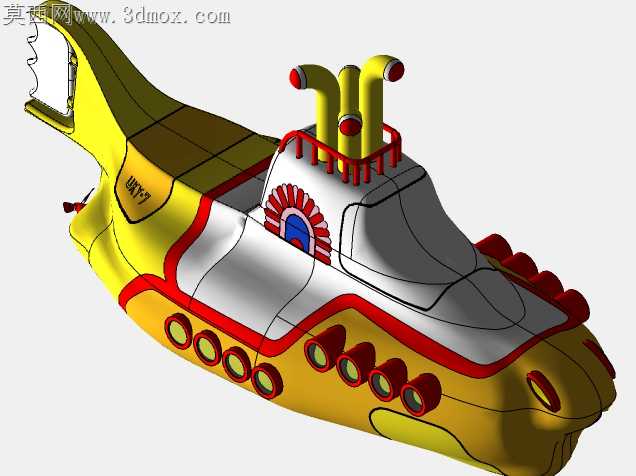

指挥塔围壳的白色顶面和黄色艇身的衔接处，特意留了1.2毫米的红色装饰条嵌槽，这个槽位不是简单的贴图分割，而是做了实体凹陷结构，后期如果做实体手板打印，红色装饰件可以直接嵌合进去，不需要后期补色遮盖，能大幅降低涂装时的溢色风险。围壳顶部的三根通气管，根部和围壳顶面的衔接做了小圆角过渡，没有采用直上直下的垂直拼接，避免3D打印时根部出现应力集中的断裂隐患，管口红圈的位置也做了0.3毫米的凸台，涂装时可以顺着凸台边缘贴遮盖带，边缘整齐度比纯平面手绘高很多。

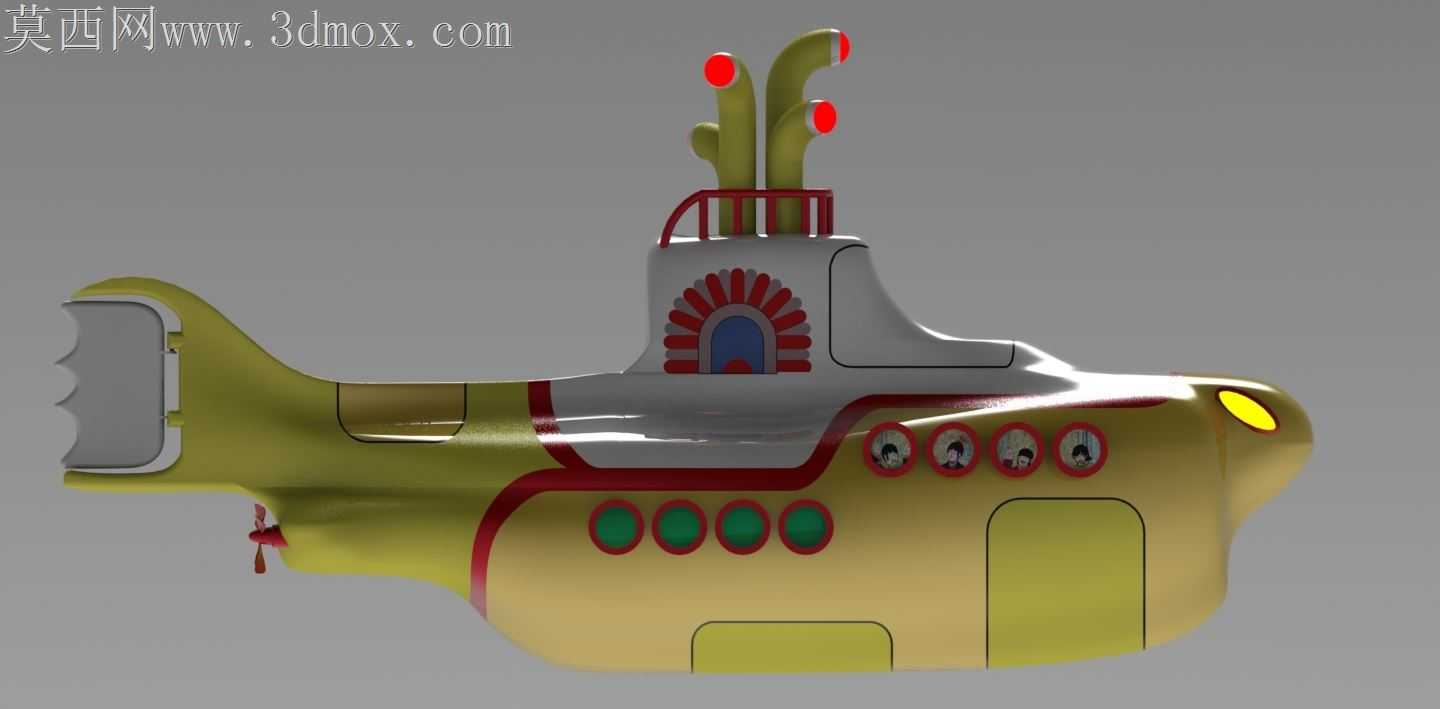

艇身侧面的圆形舷窗分两种规格，靠前的带卡通表情的舷窗做了内凹2毫米的沉台，透明件可以直接卡入沉台定位，不需要额外打胶固定，靠后的绿色圆形舷窗则做了微凸的弧面，模拟玻璃的反光质感，两种舷窗的排布顺着艇身侧面的曲率均匀分布，每个舷窗的中心法线都垂直于所在位置的艇身曲面，不会出现歪斜的视觉错位。尾翼部分的锯齿状边缘没有做尖锐直角，全部倒了R0.8的圆角，既保留了原作的卡通辨识度，也避免实体化后尖锐边缘划伤的问题，尾翼和艇身的衔接处做了三角加强筋的隐藏式设计，筋位完全藏在曲面内侧，外部看不到拼接痕迹，同时能提升尾翼的结构强度，不会因为轻微磕碰就出现断裂。

艇身顶部的红色栏杆没有采用细圆柱直接阵列的偷懒做法，每根栏杆柱的底部都做了微小的安装凸台，和围壳顶面的预留孔位一一对应，装配时可以直接插装定位，栏杆的扶手部分顺着围壳的弧形边缘做了弯曲处理，完全贴合围壳轮廓，不会出现悬空或者穿模的问题。表面分色的边界全部落在曲面的自然棱线上，没有在光滑大曲面上做生硬的颜色分割，渲染时材质边界不会出现锯齿状的毛边，黄色艇身的材质调了轻微的橘皮质感，不是完全光滑的塑料亮面，更接近复古玩具的温润质感，白色顶面加了极淡的珍珠粉反光，红色装饰件则用了饱和度稍高的半哑光材质，三种材质的反光度差控制在15%以内，不会出现某部分材质过亮抢了整体造型视觉重心的问题。
