万可221-412接线端子水平安装双位固定支架

在低压电气柜布线、小型设备内部接线、非标自动化设备电控回路搭建场景中，导线快速驳接后的端子固定一直是容易被忽略却直接影响布线可靠性的环节。零散放置的导线连接端子如果没有可靠固定，在设备运行振动、后期维护拉扯导线的过程中，很容易出现端子松脱、导线受力拉断、相邻端子短接的隐患，这款适配WAGO221-412型号接线端子的水平安装双支架，就是针对这类场景设计的端子固定结构。

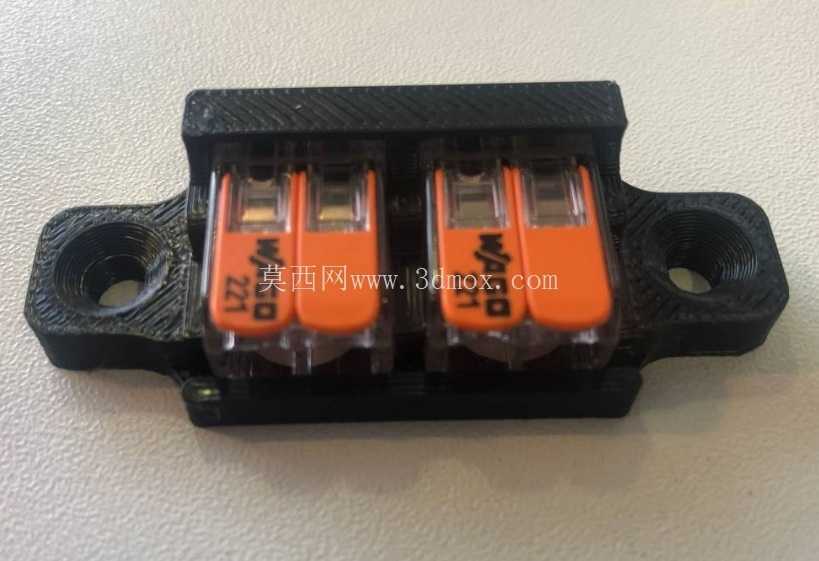

从实际使用功能来看，这款支架可以同时容纳两组221-412规格的导线接线端子，将原本独立的插拔式接线端子整合为一个可整体固定的单元，避免端子在布线空间内随意移位。支架两侧设计有带安装孔的固定耳，安装孔的尺寸适配常规的M3、M4规格自攻螺丝或者机柜固定螺栓，能够直接固定在电控箱安装板、设备内壁走线槽旁、3D打印的设备壳体内部安装位上，安装面为水平贴合设计，固定后端子的操作面朝上，操作人员不需要侧身或者探入设备深处就可以完成导线的插拔、锁紧操作，后期维护排查线路时的操作效率更高。

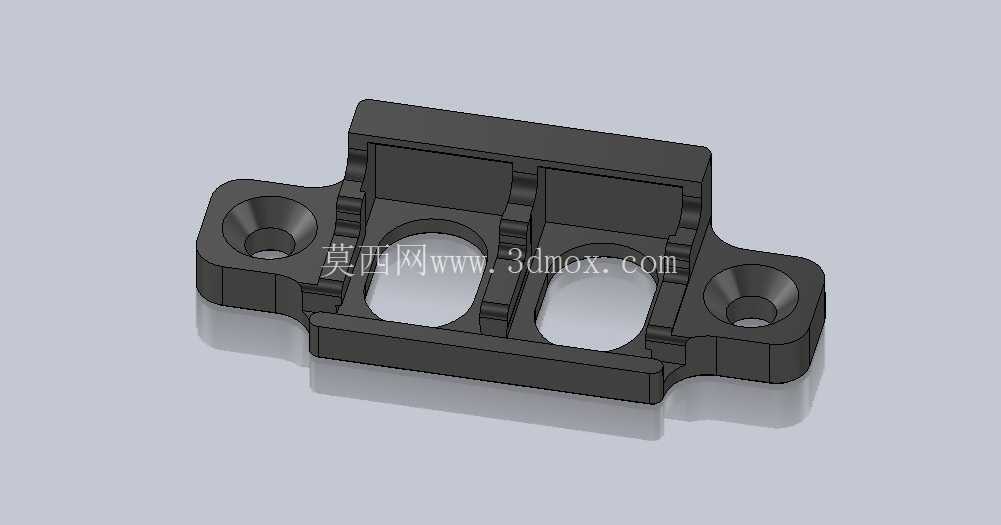

设计思路上，这款支架完全贴合221-412端子的外形轮廓做限位结构，支架内部的卡槽尺寸和端子本体的外部长宽尺寸做了0.2mm的间隙配合，端子卡入后不会出现横向窜动，同时卡槽深度刚好覆盖端子本体的非操作区域，不会遮挡端子上部的橙色操作拨杆，也不会干涉导线插入端子的进线口。支架中间设置有分隔筋，将两组端子的安装位完全隔开，避免两组端子在支架内发生位移碰撞，也能在一定程度上降低不同回路端子之间的短接风险。支架的固定耳做了加厚处理，安装孔周边做了局部加强筋，在螺丝锁紧固定的时候不会因为拧紧力过大导致支架耳位开裂，能够承受多次拆装的受力需求。

从安装边界尺寸来看，支架整体长度适配两组221-412端子并排摆放的总宽度，加上两侧固定耳的尺寸后，整体安装占用的横向空间控制在极小范围内，不会过多占用电控箱内宝贵的安装空间；支架的整体高度低于端子插入导线后的总高度，固定后不会因为支架本身凸起过高影响周边其他元器件的布置；安装孔的中心距经过匹配常规布线间距设计，两个固定孔的位置刚好避开端子的进线方向，螺丝锁紧时不会和插入的导线发生干涉。支架底部做了浅槽设计，和安装面贴合时不会因为安装面的轻微不平整出现晃动，同时底部留有的微小间隙可以让端子底部的空气流通，避免端子长时间工作发热时热量积存在支架和安装面之间。

在实际选型使用时，这款支架适配的221-412端子本身是用于软硬导线的快速驳接，不需要工具就可以完成导线的锁紧和释放，搭配这款固定支架后，原本适合临时接线的端子可以直接用于长期固定的设备布线场景，不需要额外使用扎带捆绑固定端子，布线的整齐度和可靠性都有明显提升。在小型桌面设备、智能家居控制箱、学生竞赛类机器人电控部分搭建的场景中，这类支架的使用可以让内部布线更加规整，减少因为端子移位导致的电路故障，同时水平安装的形式也适配大部分设备内部水平安装板的布置习惯，不需要额外调整安装角度就可以完成端子的固定。建模过程中，支架的所有圆角、卡槽尺寸都完全匹配实物端子的测量尺寸，安装孔的位置公差控制在0.1mm以内，确保3D打印或者机加工制作出来的支架可以直接卡入对应端子，不需要二次修配就可以完成装配。
