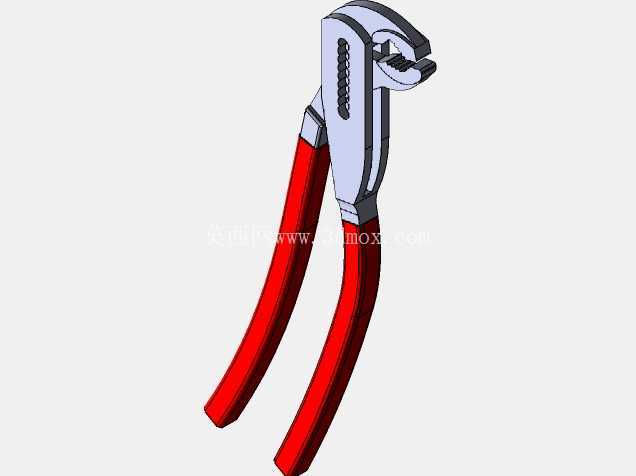

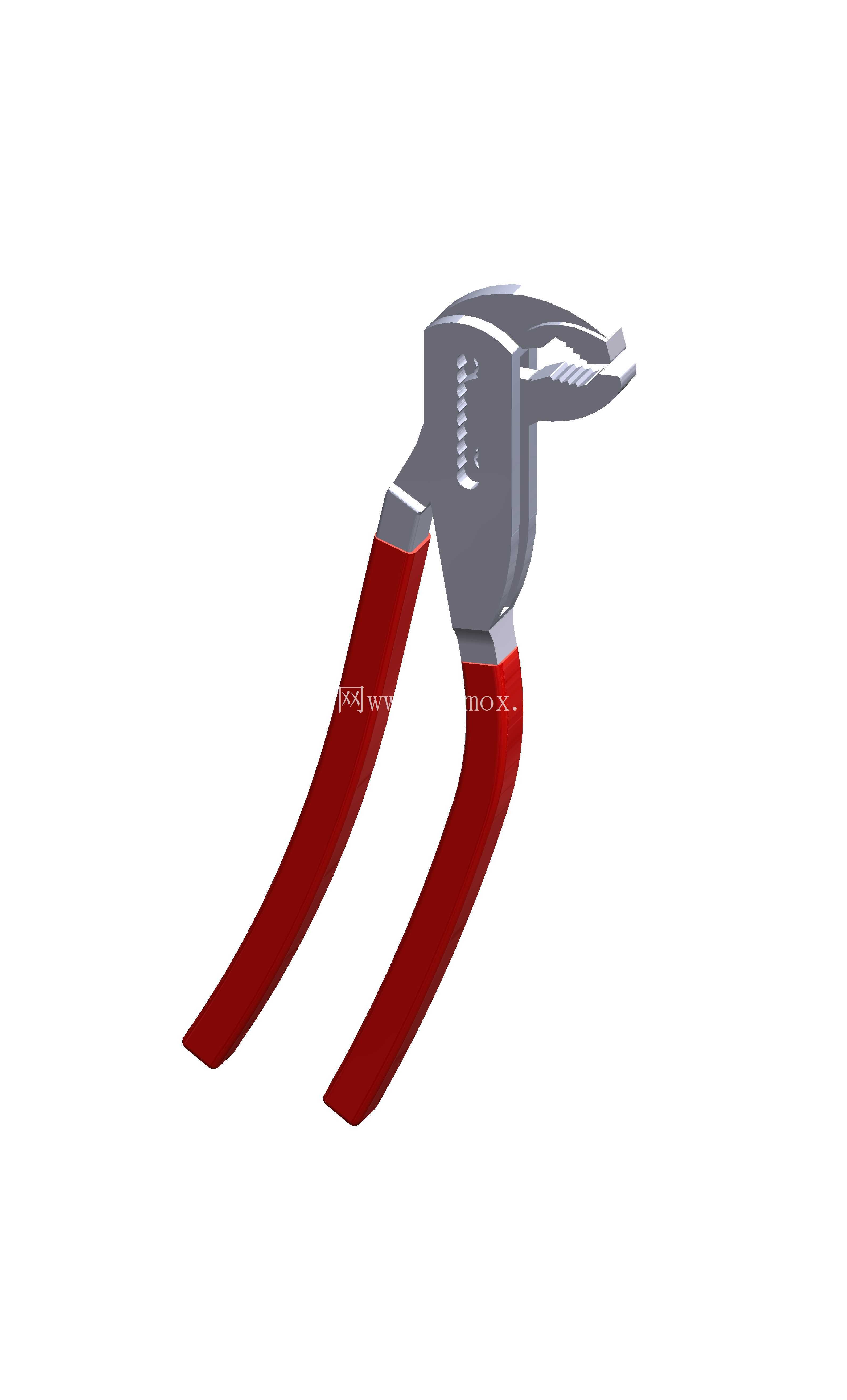

红柄鲤鱼钳式夹持紧固手动工具

这款钳类手动工具的设计核心围绕多场景夹持作业需求展开，整体结构分为钳头作业区、铰接转轴区、手柄施力区三个独立功能模块，各模块的尺寸匹配完全贴合人手操作的施力习惯与常见作业的空间边界。钳头部分采用带齿纹的平口加弧形缺口组合结构，平口区域的齿纹深度控制在0.3mm左右，齿距1.2mm，既可以保证对扁平金属件、塑料件的夹持摩擦力，又不会在软质工件表面留下过深的压痕，适配家电维修、五金装配、家用日常检修中对不同材质工件的夹持需求；弧形缺口区域则专门针对圆柱形杆件、螺栓螺母类零件设计，缺口弧度匹配M4到M12规格的标准紧固件外轮廓，在拧动锈蚀紧固件、夹持圆管类工件时可以形成多点贴合，避免施力过程中工件滑脱。

铰接转轴是整个工具的受力核心，设计时采用了沉头铆接结构，转轴直径设置为8mm，铆接后的轴向间隙控制在0.1mm以内，既保证钳头开合的顺畅度，又不会出现左右晃量过大导致的夹持错位问题；转轴位置的选取经过反复校核，钳头夹持端到转轴的力臂长度为45mm，手柄末端到转轴的力臂长度为135mm，力臂比达到1:3，按照人手正常握持施力300N计算，钳口位置可以输出900N左右的夹持力，足以应对日常维修中常见的紧固、夹持、弯折薄金属片的作业需求，同时不会因为力臂过长导致手柄尺寸过大，影响狭小空间内的操作灵活性。

手柄部分采用全包覆橡塑材质，柄身设计了符合人体工学的内凹弧度，最粗位置直径为28mm，刚好匹配成年男性手掌握持时的指腹贴合曲线，橡塑表面做了细微的磨砂纹理处理，即使手上沾有机油、水渍也能保证握持摩擦力，不会出现打滑脱手的情况；手柄尾部做了圆弧过渡处理，没有尖锐棱角，长时间握持施力时不会硌伤手掌，同时尾部预留了直径5mm的挂孔，方便在工具架、工具包上悬挂收纳，减少作业现场的工具遗失概率。

从实际应用场景来看，这款工具可以覆盖民用维修、小型设备装配、五金加工辅助等多个场景：在家电维修场景中，可以用来夹持接线端子、弯折电线铜芯、拧动狭小位置的小型紧固件，钳头的薄型设计可以伸入电器外壳内部的狭窄间隙完成作业；在自行车、电动车维修场景中，既可以夹持刹车线、变速线进行松紧调整，也可以配合拧动轮组附近的小型螺母，弧形缺口还能临时固定车轴位置，方便拆装轮组；在日常家用场景中，可以用来拔除铁钉、弯折铁丝、更换水龙头时紧固进水软管，甚至可以临时充当扳手拧动规格匹配的六角螺母，不需要额外搭配多件工具就能完成多数日常检修作业。

设计过程中针对钳头的强度做了专项校核，钳头主体采用中碳钢材质，刃口区域做了局部淬火处理，硬度达到HRC45-50，既保证夹持时的耐磨性，又不会因为硬度过高出现钳头崩裂的问题；钳头与手柄的连接位置做了加厚处理，厚度从钳头的6mm逐步过渡到手柄位置的4mm，避免应力集中导致的连接位置断裂问题。整体闭合状态下的总长度为200mm，最大开口宽度为30mm，可以夹持厚度不超过28mm的扁平工件，或者直径不超过25mm的圆柱形工件，尺寸边界刚好适配多数日常作业的工件尺寸范围，不会因为开口过大导致工具整体笨重，也不会因为开口过小无法满足常规作业需求。

在建模过程中，所有配合面都做了公差匹配设计，铰接位置的孔轴配合采用H8/f7的间隙配合，保证开合数万次也不会出现卡滞；手柄的包覆层与金属钳身之间设计了倒扣结构，装配后橡塑层不会因为长期受力出现与金属基体脱离的问题；钳头的齿纹部分采用阵列特征建模，每个齿的角度都统一为60度，保证齿尖的强度与咬合能力，同时建模时对所有尖锐棱边都做了R0.5的圆角处理，避免加工完成后棱边过于锋利划伤操作人员。
