熔融沉积成型桌面级3D打印设备结构

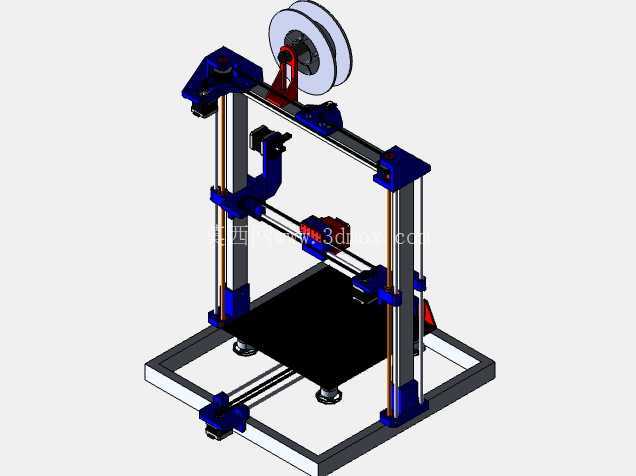

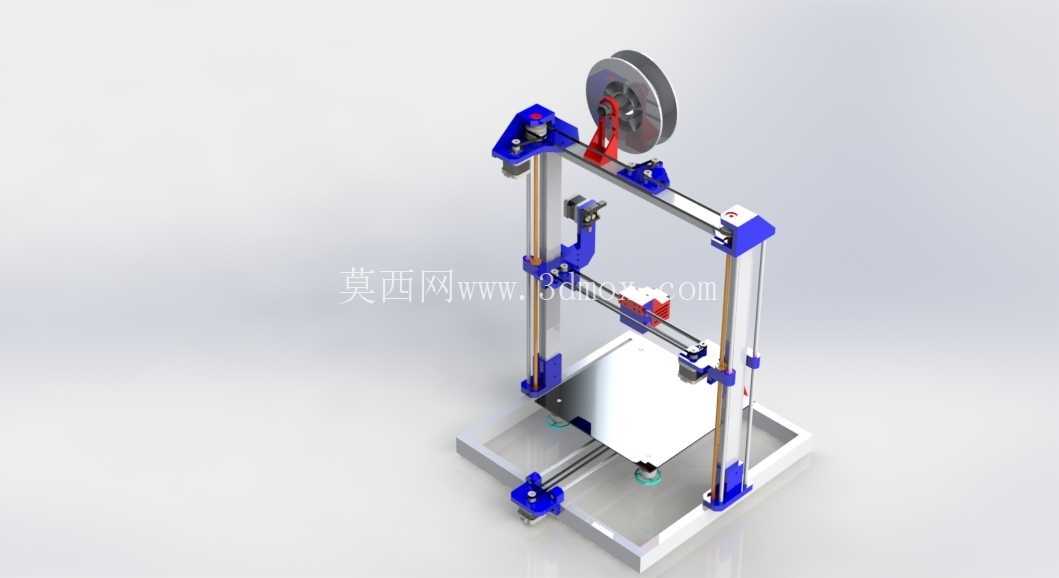

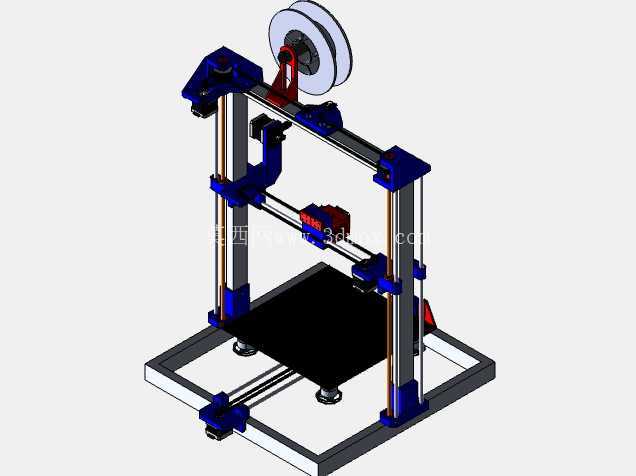

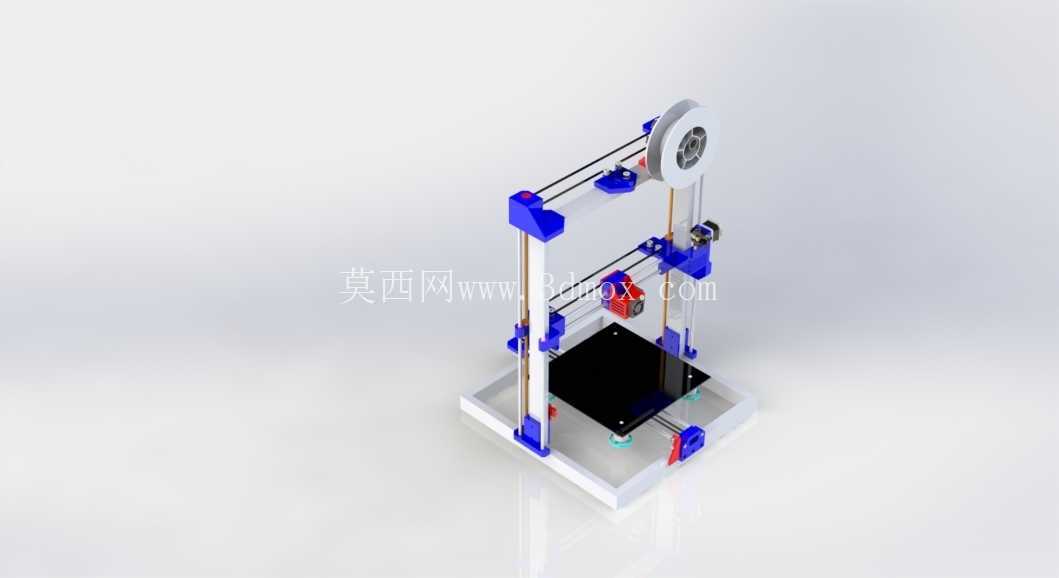

　　这套FDM工艺桌面级增材制造设备的结构设计，核心围绕小批量定制零件生产、创客原型打样、教学实训场景的实际使用需求搭建，整体成型空间边界控制在300×300×400mm区间，刚好覆盖绝大多数民用消费级零件、教学演示件、小型功能件的打印尺寸需求，不会因为成型幅面过大造成设备占地冗余，也不会因为幅面过小限制常规零件的制作能力。从框架选型来看，主体采用标准工业铝型材拼接搭建，这种设计思路并非随意选择，而是兼顾了装配调试的便捷性与结构刚性——铝型材自带的T型槽可以在后期改装时灵活调整各部件安装位置，不需要额外焊接或打孔加工，对于需要频繁调试挤出头高度、皮带张紧度的FDM设备来说，后期维护的便利性远高于焊接框架或一体注塑框架。

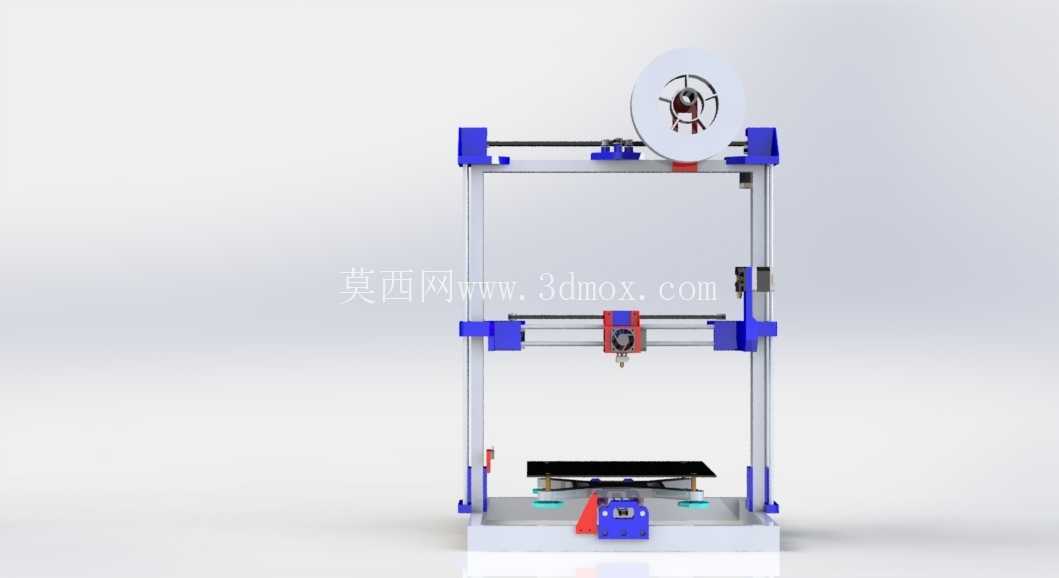

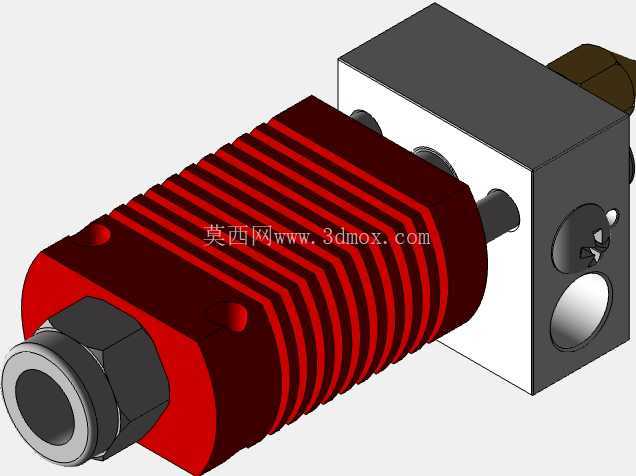

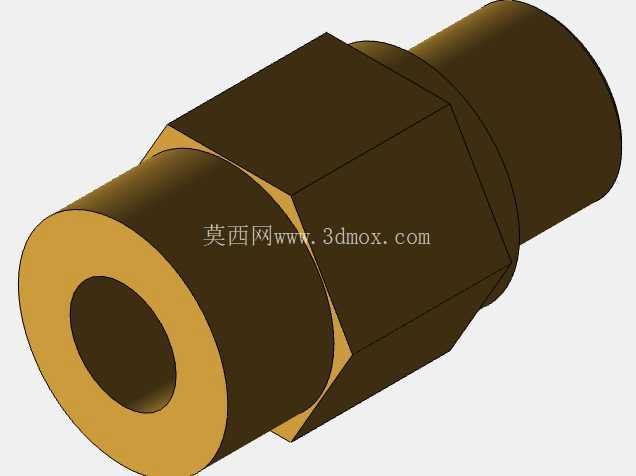

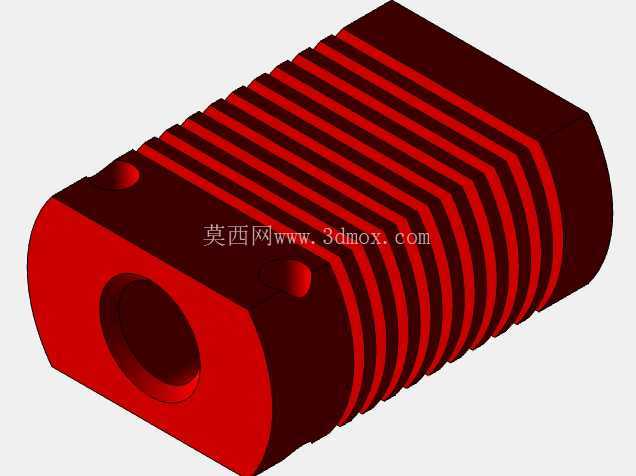

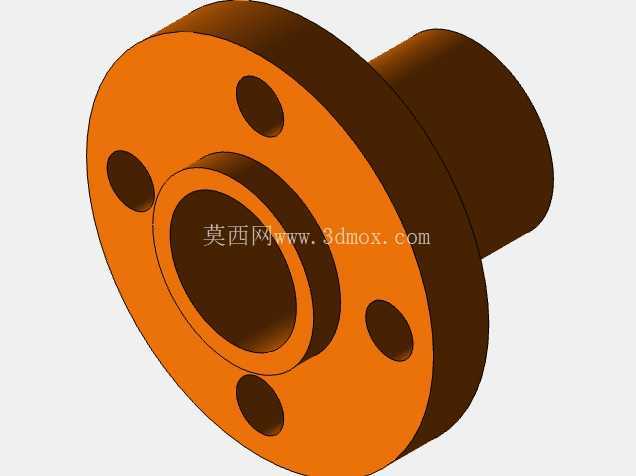

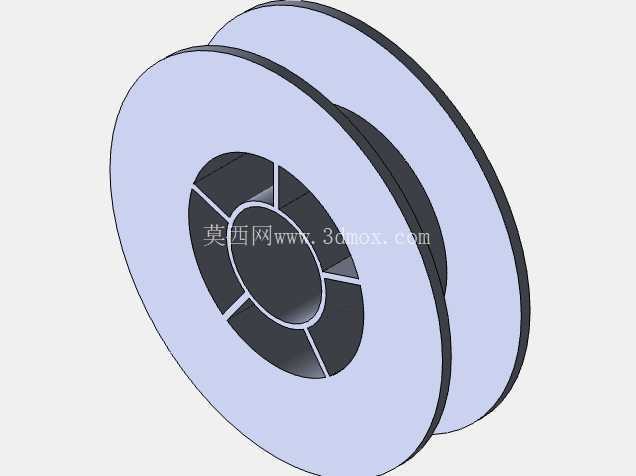

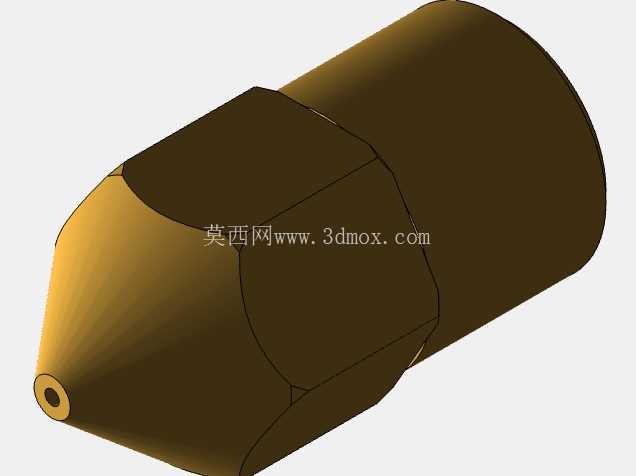

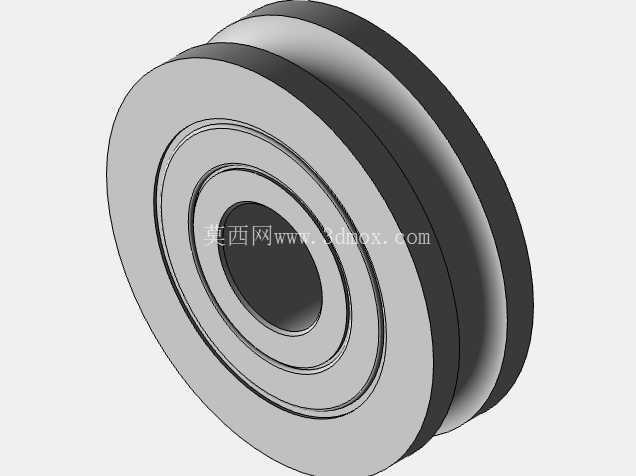

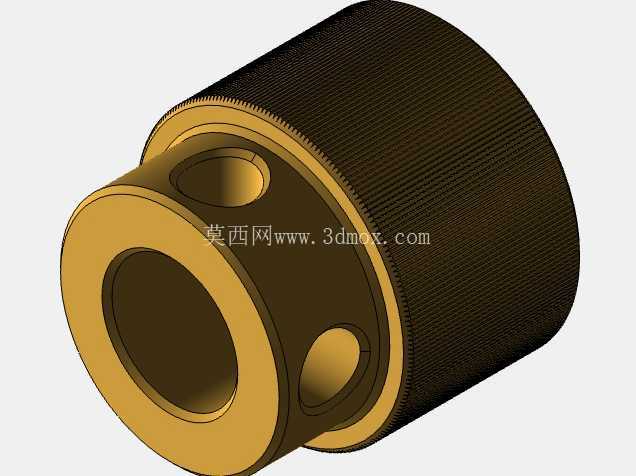

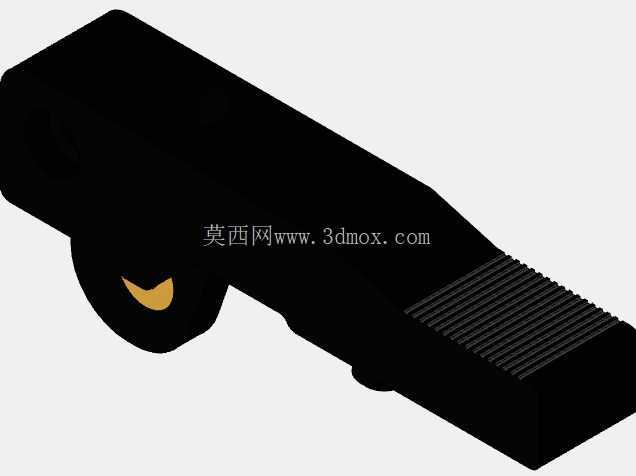

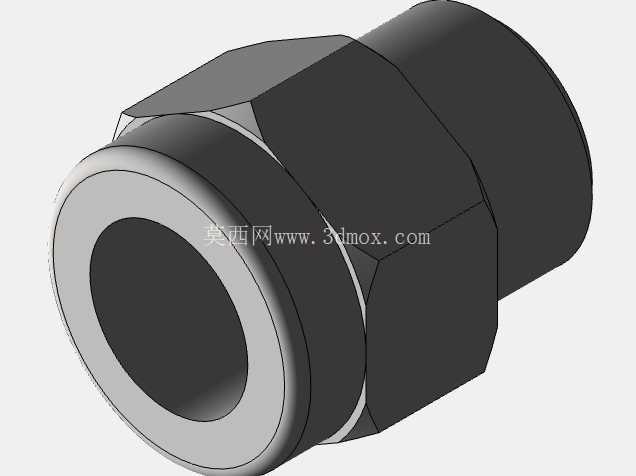

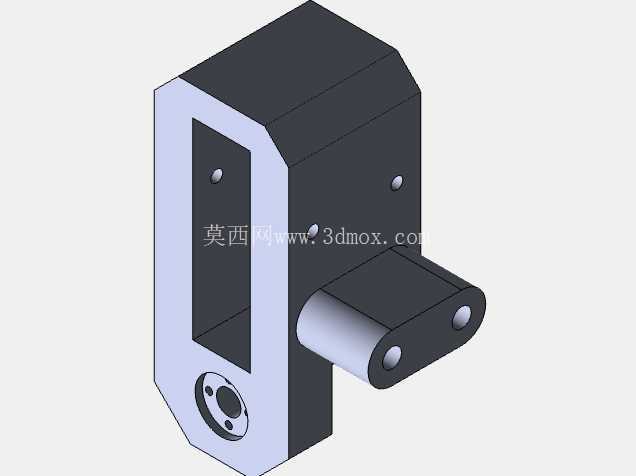

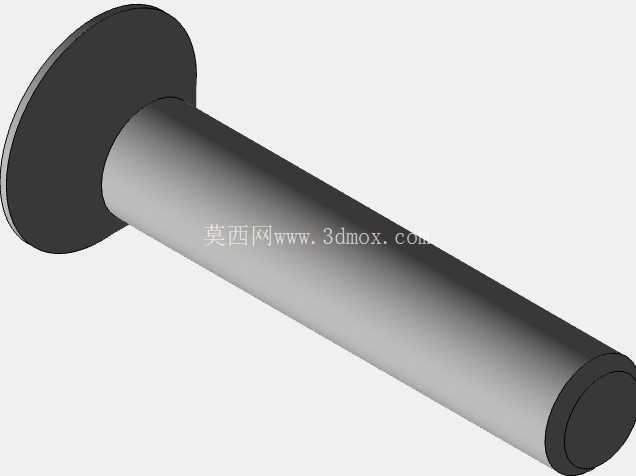

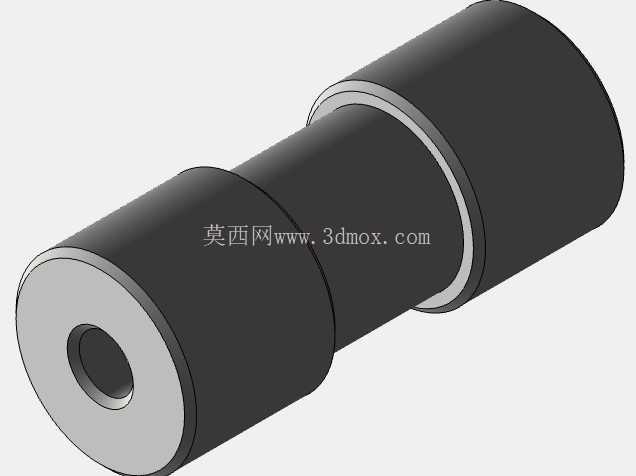

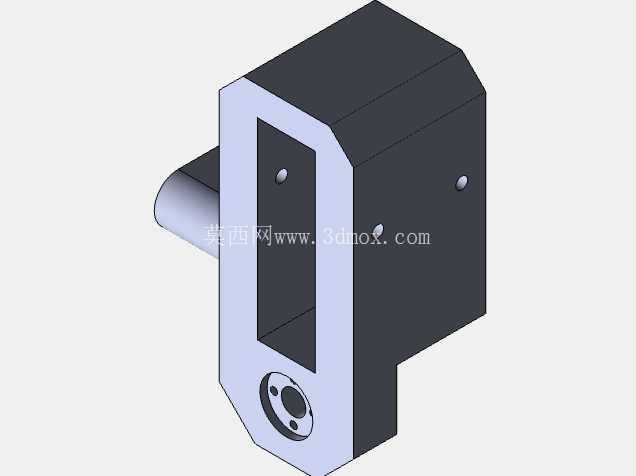

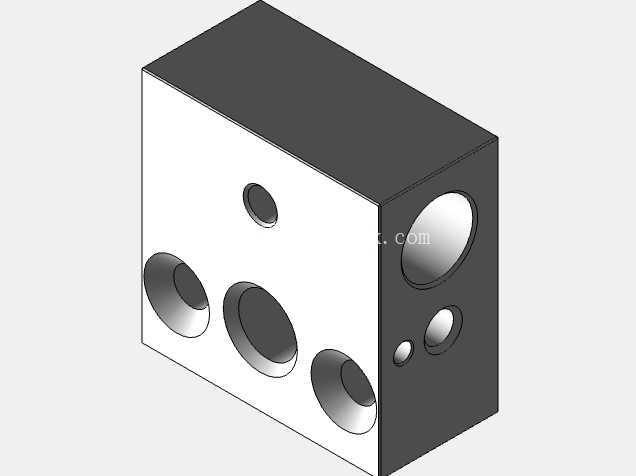

　　运动传动部分采用X/Y轴十字导轨布局、Z轴双光杆导向的结构，X轴负责挤出头的横向移动，Y轴负责热床的纵向进给，Z轴通过双光杆配合丝杆带动X轴横梁完成层厚方向的升降，这种布局的优势在于运动部件的重量分配更均衡，打印过程中高速移动时的惯性晃动更小，能有效降低层纹、错层这类常见打印缺陷的出现概率。挤出端采用适配Creality CR-10系列的Ender热端挤出机构，这种热端的熔融腔流道经过大量实际应用验证，耗材熔融均匀性好，堵头概率低，适配常规1.75mm直径的PLA、ABS、PETG等主流FDM耗材，挤出头上方预留了耗材架安装位，可以直接挂载1kg标准规格的耗材卷，耗材从料卷引出后直接进入挤出机构，送料路径短，能减少送料阻力导致的断料、挤出不足问题。

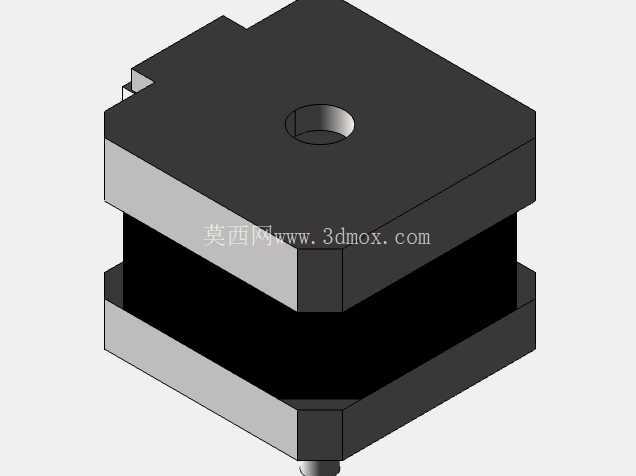

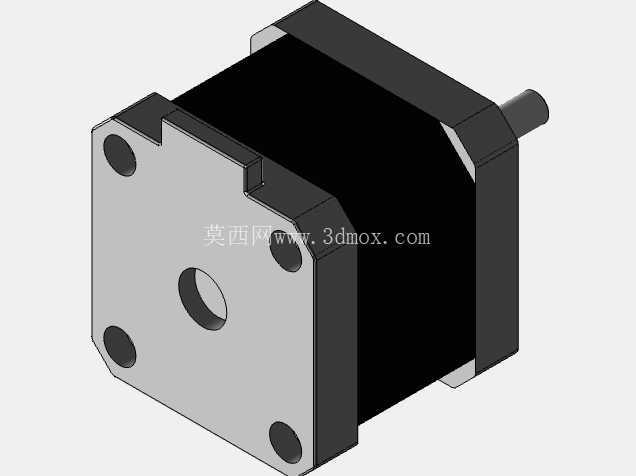

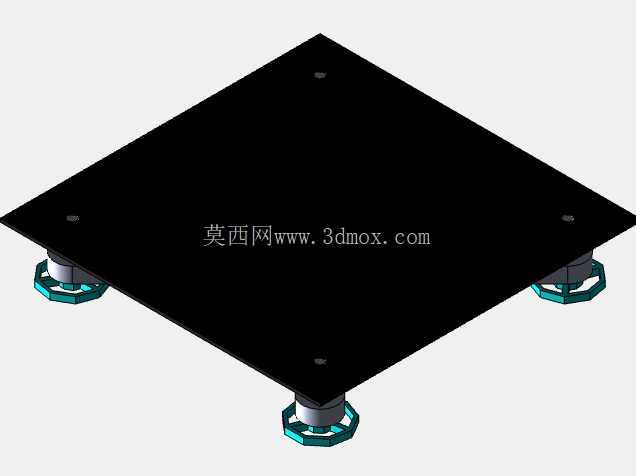

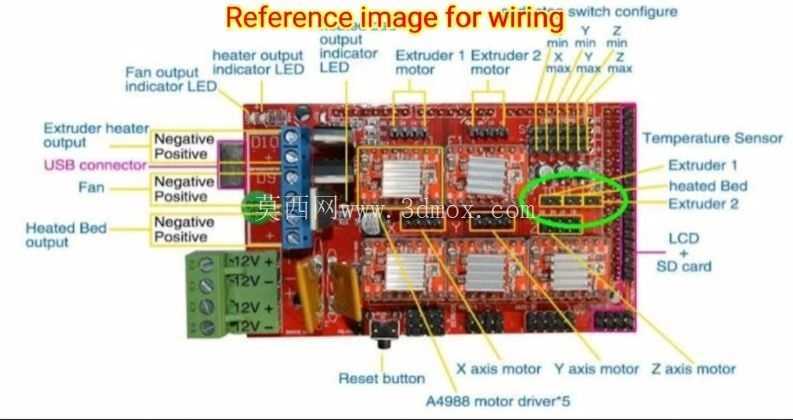

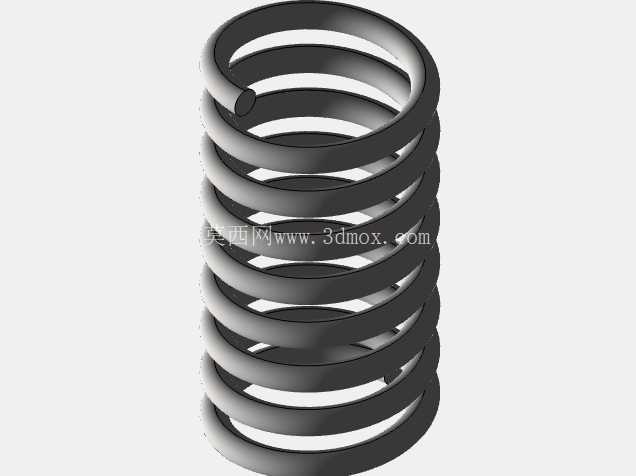

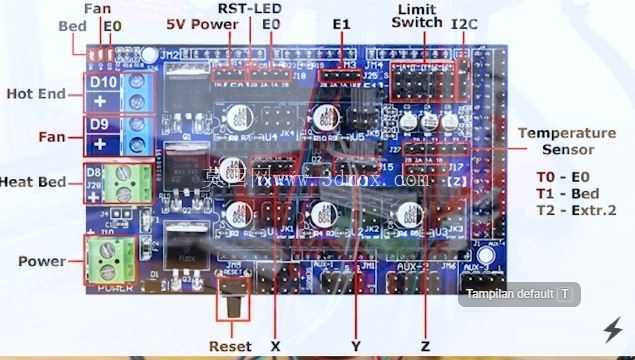

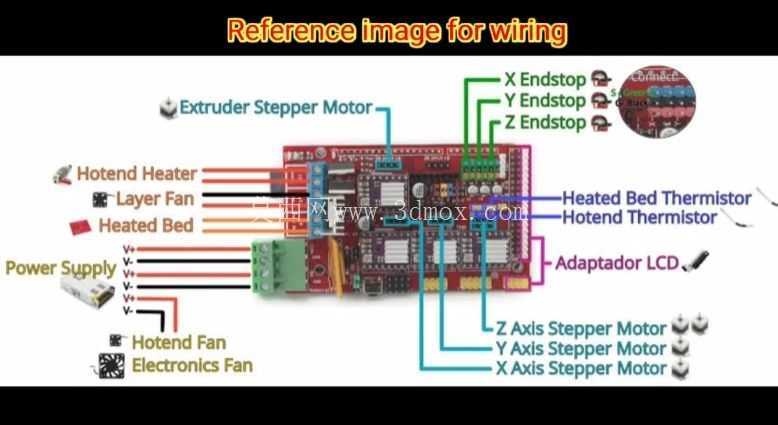

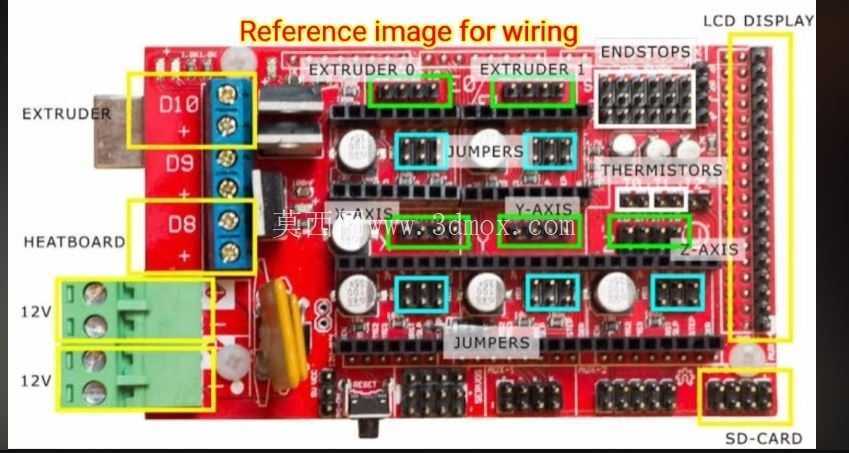

　　热床组件采用310×310mm规格的24V加热平台，加热功率匹配24V供电系统，相比常见的12V热床，加热速度更快，平台温度均匀性更好，打印ABS这类需要高平台温度的耗材时，能有效降低零件翘边的概率，热床底部通过四个调平螺钉与Y轴运动平台连接，配合四个可调式支撑脚轮，既可以在放置设备时调整整机水平度，也能在打印前快速完成平台调平操作，降低新手用户的操作门槛。传动动力全部采用NEMA17规格步进电机，分别对应X、Y、Z轴的运动驱动以及挤出机构的耗材送进，这种步进电机的扭矩参数刚好匹配桌面级设备的运动负载需求，不会因为动力冗余造成成本浪费，也不会因为动力不足导致高速打印时丢步。从安装边界来看，整机底座的占地尺寸略大于成型幅面，放置时只需要预留普通桌面大小的操作空间即可，设备顶部的料架安装后总高度控制在普通家用置物架的层间高度范围内，不需要额外定制专用放置台，侧面预留了走线槽位，所有电机、热床、加热头的线路都可以沿铝型材槽内布置，不会出现线路外露干扰运动部件的问题。在实际应用场景中，这类设备既可以用于职业院校的增材制造实训教学，让学员直观理解FDM打印的运动原理、结构组成，也可以用于小型工作室的产品原型快速打样，不需要外发加工就能快速验证结构件的装配合理性，还可以用于个人创客的创意作品制作，完成定制化零件、文创产品的小批量制作。

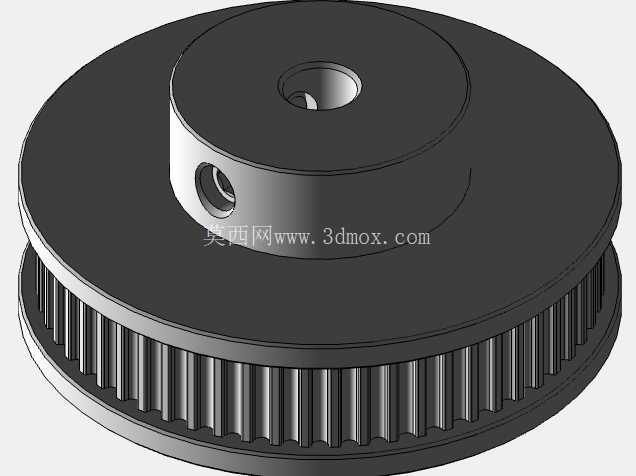

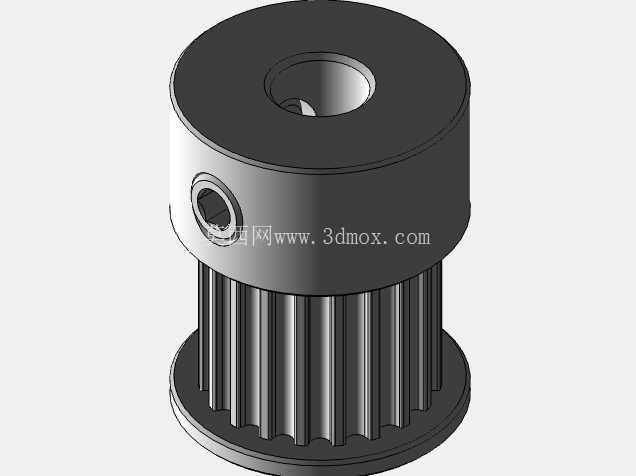

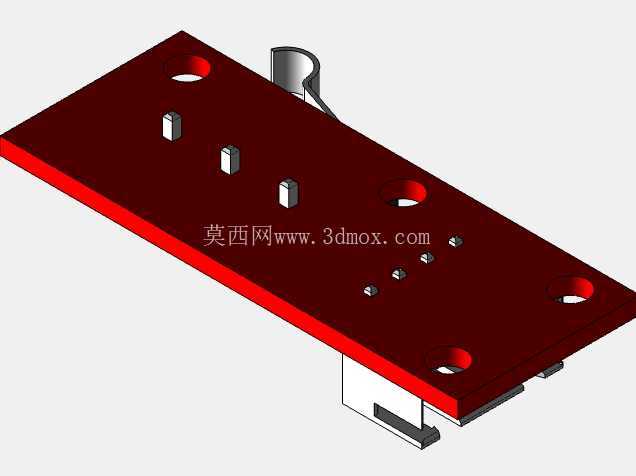

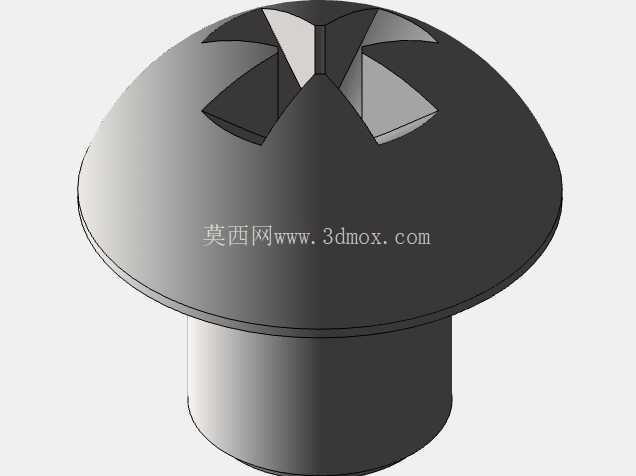

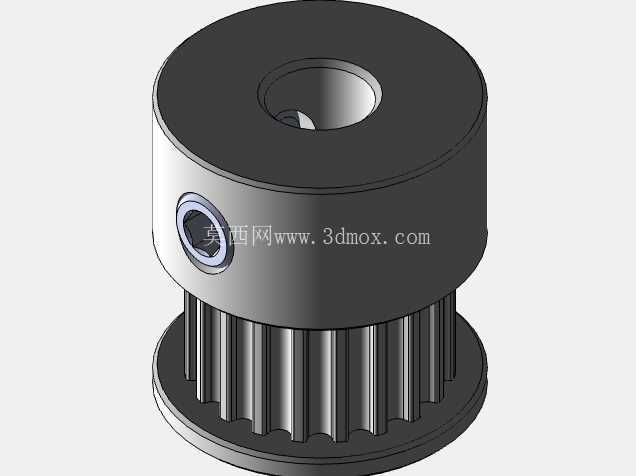

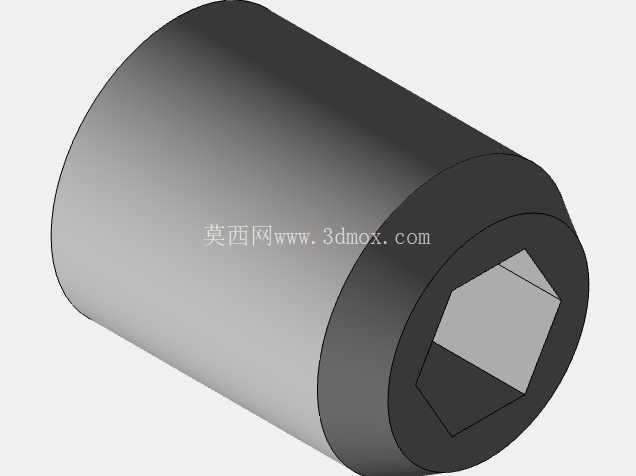

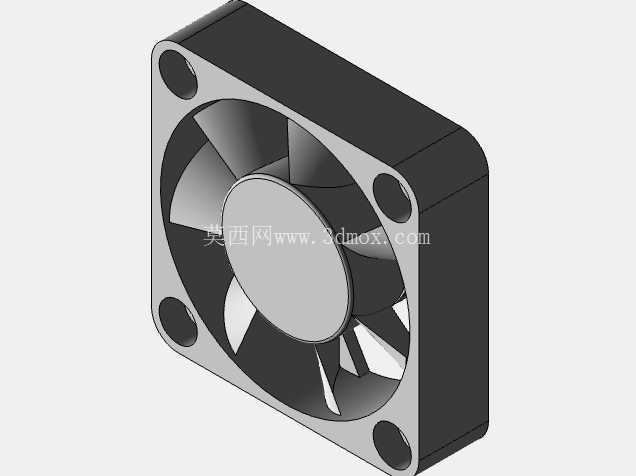

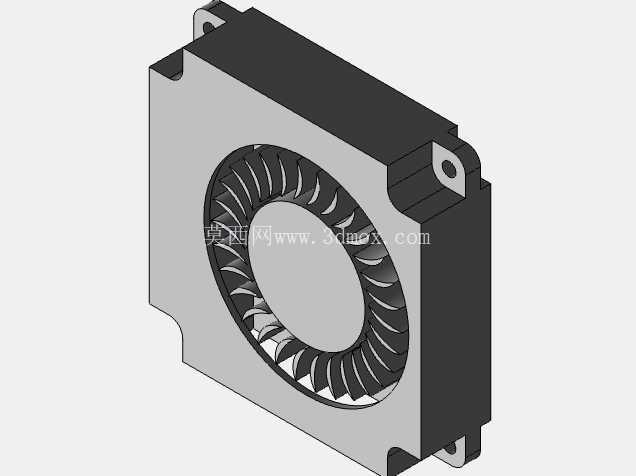

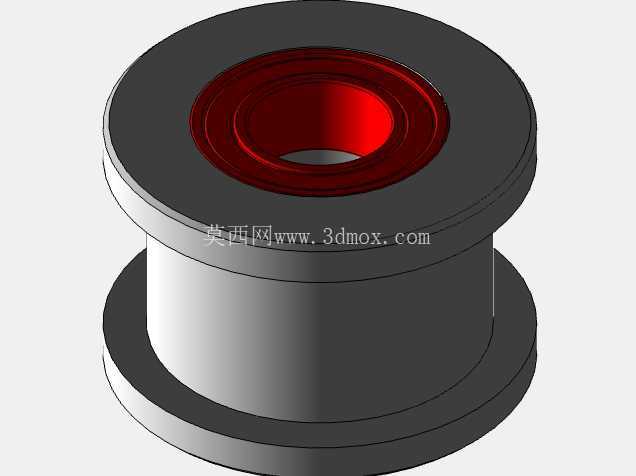

　　设计过程中充分考虑了零件的通用性，所有连接紧固件、传动部件、电子元件都采用行业通用标准件，后期更换配件时不需要定制特殊零件，大幅降低了设备的后期维护成本，比如同步带、直线轴承、步进电机这类易损件，都可以直接从常规五金渠道采购替换，不需要联系原厂定制配件。框架的连接角件采用高强度注塑角件配合螺栓锁紧，装配时不需要复杂的工装夹具，普通内六角扳手就可以完成整机组装，对于需要自行组装调试的用户来说，装配门槛很低。设备的运动行程限位通过物理限位开关实现，在各轴运动到极限位置时会自动触发停止，避免运动超程造成部件碰撞损坏，挤出头位置预留了散热风扇安装位，可以在打印过程中对熔融后的耗材进行快速冷却，保证悬垂结构、小细节特征的打印成型质量。
