阿波罗11号运载火箭结构三维建模

本次建模还原的阿波罗11号运载火箭，核心服务于航天科普展陈、航天工程教学演示、铸造工艺原型验证三类场景。在科普展陈场景中，等比例缩放的箭体模型可配合展陈支架完成静态展示，箭体表面的级段分隔、尾翼布局、发动机喷口细节可直观呈现土星五号火箭的整体构型，避免平面图纸无法传递的空间结构认知偏差；在工程教学场景中，拆分后的箭体模型可用于演示多级火箭的级间分离逻辑、箭体内部载荷舱的预留空间边界，帮助飞行器设计相关专业的学习者快速建立运载火箭的整体结构认知；在铸造工艺验证场景中，该模型可作为熔模铸造的原型参考，用于验证大型箭体类回转体构件的分型面选取、浇铸流道布置合理性，提前预判薄壁箭体段铸造过程中可能出现的冷隔、缩松缺陷位置。

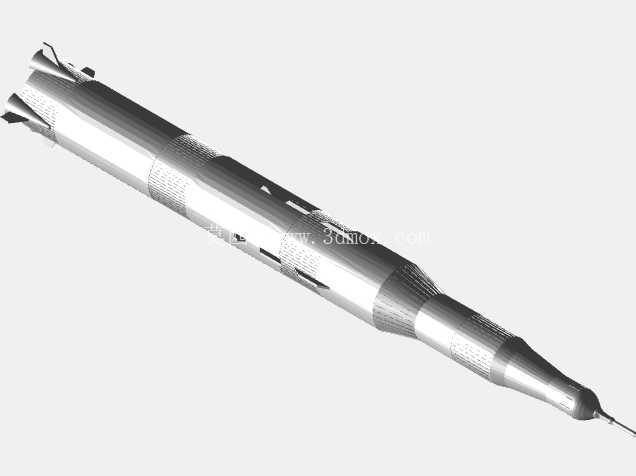

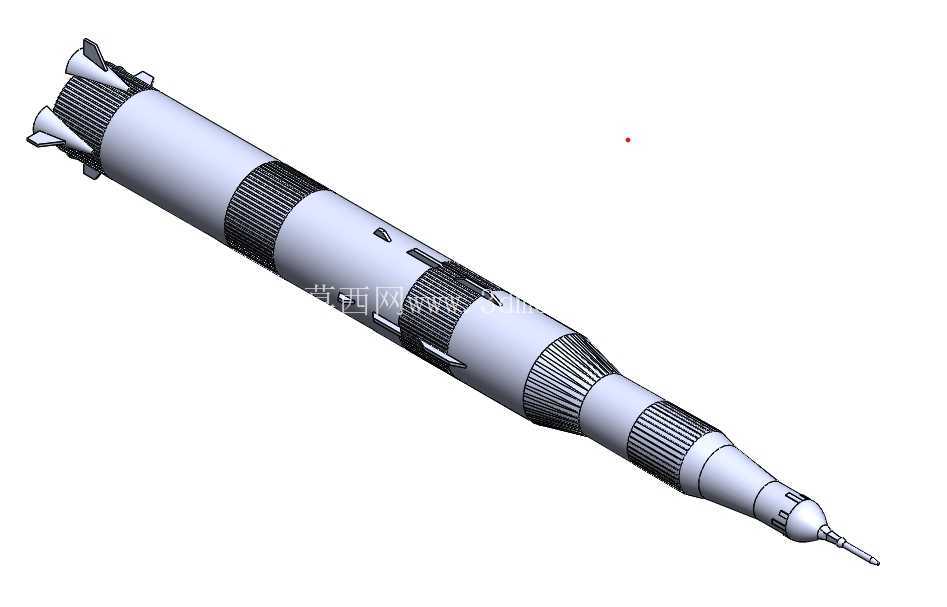

从功能特性来看，模型完整还原了火箭的三级箭体布局：最下端的一级箭体配置五台F-1液体火箭发动机的喷口结构，尾段均匀布置的稳定翼面保留了原设计的后掠角度，翼面与箭体的连接过渡段做了圆弧处理，避免应力集中；二级箭体表面的管线排布凹槽、级间段的连接桁条结构均做了等比例还原，桁条的凸起高度与箭体直径的比例严格匹配原设计参数，保证结构视觉比例准确；三级箭体上端连接的阿波罗飞船舱段，包含指令舱、服务舱的外形轮廓，最前端的逃逸塔结构完整还原了栅格翼、逃逸发动机喷口的细节特征，整个箭体的同轴度偏差控制在建模公差允许范围内，保证回转体的形态准确性。

设计思路上，建模全程遵循自底向上的装配逻辑，先完成单个喷管叶片、稳定翼面、桁条等基础特征的建模，再通过圆周阵列、轴向阵列完成单级箭体的特征排布，最后通过同轴配合完成三级箭体的总装。针对箭体上的不同直径回转段，采用旋转凸台作为基础特征，避免多次拉伸带来的同轴度误差；箭体表面的深色隔热层分段区域，采用分割线加外观贴图的方式实现，既保证视觉效果与实物一致，又不会因为过多曲面特征导致模型文件冗余；级间段的连接结构采用拉伸切除加阵列的方式完成，每段连接桁条的间距、宽度均参考公开的火箭结构参数设置，保证结构还原度。

外形尺寸与安装边界方面，按照1:72的常用展陈比例缩放后，模型总长度约1540mm，箭体最大直径约170mm，一级箭体尾段的稳定翼最大外伸尺寸约28mm，前端逃逸塔的最大直径约35mm。若用于展陈安装，配套支架的支撑点需设置在一级箭体上端、二级箭体下端两个重心平衡位置，支撑托的圆弧半径需匹配箭体直径，预留2mm的缓冲垫安装间隙，避免安装时刮蹭箭体表面；若用于铸造翻模，需在一级箭体尾端、三级箭体前端预留工艺夹头位置，夹头直径比对应位置箭体直径大5mm，长度预留15mm，方便翻模时的装夹固定，同时在箭体的每个回转段的最低位置预留排气孔通道，避免浇铸时出现憋气导致的铸件缺料问题。模型的所有锐边均做了R0.2mm的倒角处理，既符合真实火箭构件的工艺圆角要求，也能避免3D打印或者铸造过程中出现的锐边崩缺问题。
